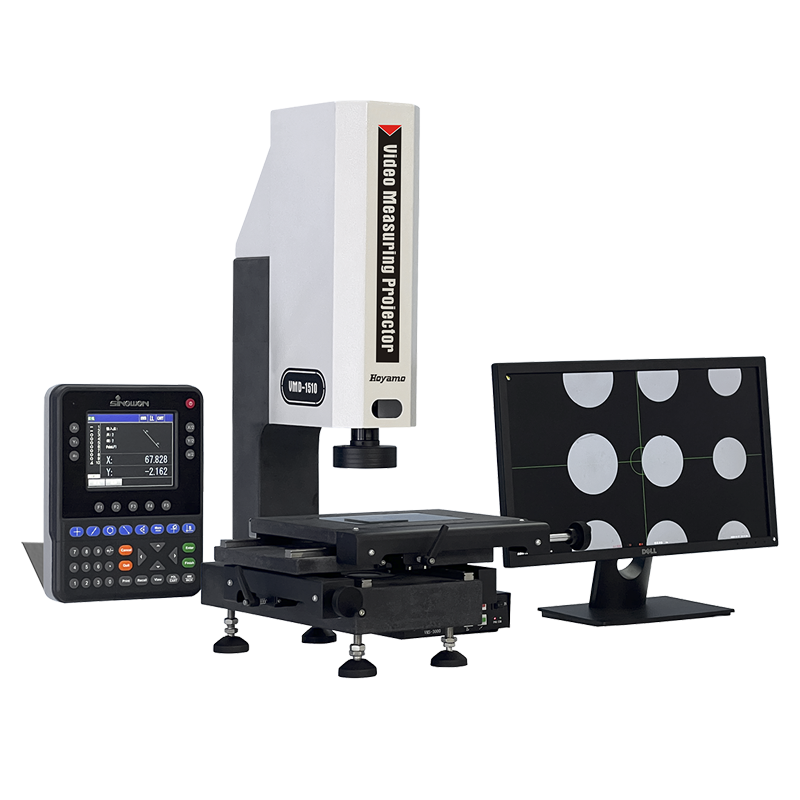

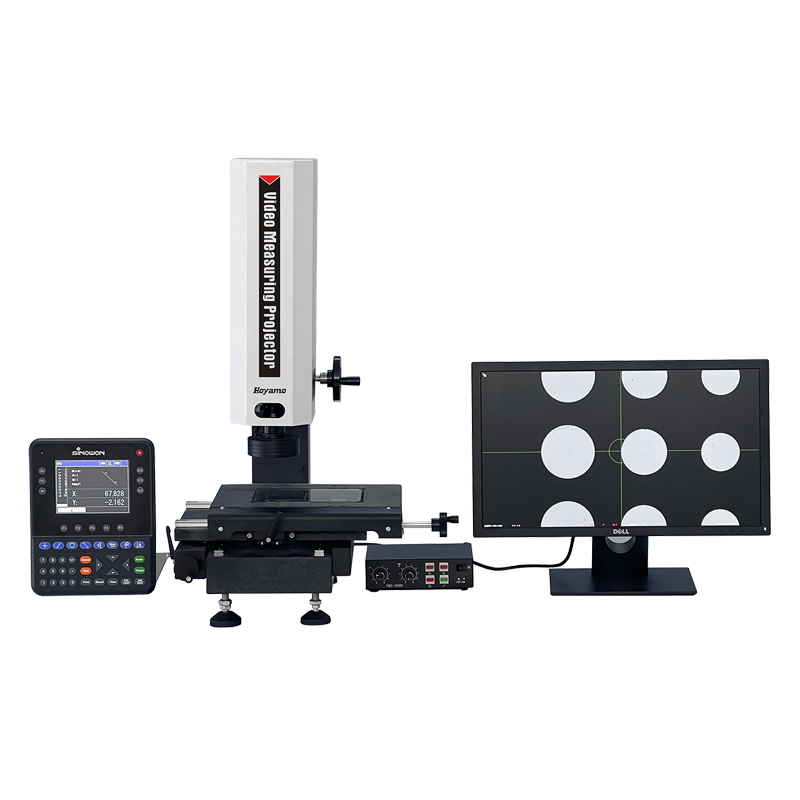

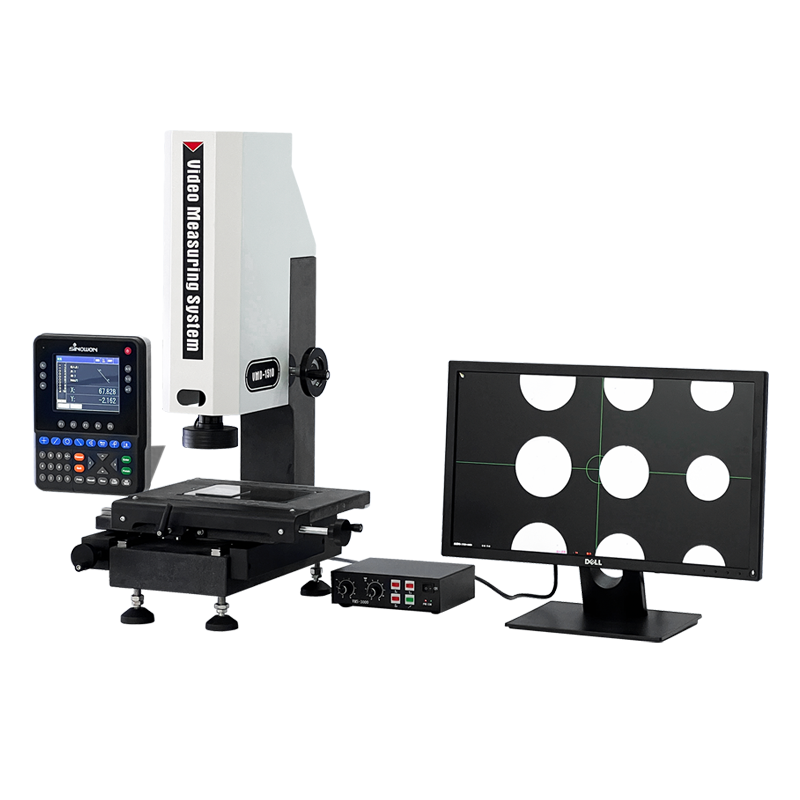

ビデオ測定プロジェクター VMD-2010
製品特性:
機械の安定性と精度を保証するために,花岩石の石のベースと柱を採用します.
l テーブルの返却誤差が2um以内であることを確保するために,歯のない磨き棒と高速ロック装置を採用します.
l 機械のE1精度が≤3+L/200umであることを確保するために,高精度機器の光学レギュラーと精度作業台を採用します.
l ズームレンズと高解像度のカラーデジタルカメラを採用し,歪みなく明確な画像品質を保証します.
l LED冷面光源と底部LED平行光源をプロジェクター照明として採用する.
l LED冷面光源と底部LED平行光源をプロジェクター照明として採用する.
l 測定点を標的にするために適切な色を調整します.
l 高品質の色画面メトロロジーの多機能デジタル読み取り DP400 をデータ処理システムとして採用.
テクニカル仕様:
| 商品 | バイデオ測定プロジェクターVMDシリーズ | ||||
| モデル | VMD-1510 | VMD-2010 | VMD-3020 | VMD-4030 | |
| グラニットステージ | (310*220) mm | (390*220) mm | (505*350) mm | (605*450) mm | |
| グラスステージ | (179.5*129.5) mm | 229.5*129.5mm | (356*248) mm | (456*348) mm | |
| X/Y軸移動 | (150*100) mm | (200*100) mm | (300*200) mm | (400*300) mm | |
| Z軸 移動 | 100mm | 100mm | 200mm | 200mm | |
| 線形スケール | 解像度: 0.5um | ||||
| 計器のベースと柱 | 高精度グラニット石 | ||||
| 測定精度* | E1x,y | 3+L/200um | |||
| E1xy | 5+L/200um | ||||
| E1z | 5+L/200um | ||||
| 繰り返す 精度 | 2m | ||||
| 照明システム | LED冷面照明 | ||||
| 下のLED並行灯 | |||||
| オプションコアキシアルライト | |||||
| HDMI カメラ | 1/3インチ 2MPIXEL 高解像度カメラ: 1920*1080@30fps | ||||
| ビデオ 増幅 | 6.5X 高解像度のズームレンズ 光学拡大:0.7X~4.5X | ||||
| ビデオ増幅: 26X~172X (21.5'モニター) | |||||
| 無線マウス | 測定点を標的にするための適切な色を調整するために適用 | ||||
| HDMI LCD モニター | 21 HDMI LCD モニター | ||||
| 測定データ処理 | デジタル読み込み DP400 多言語英語,伝統的な中国語,オプションの他の言語バージョン | ||||
| 電源 | AC220V/50Hz; 110V/60Hz | ||||
| サイズ (WxDxH) | (462*401*725) mm | (477*452*725) mm | (744*643*1075) mm | (908*776*1070) mm | |
| 総体重/純体重 | 60/48kg | 65/50kg | 275/208kg | 283キロ | |
モデルと仕様:
| モデル | コード# | モデル | コード# | モデル | コード# |
| VMD-1510 | 525-020DP | VMD-2010 | 525-020EP | VMD-2515 | 525-020FP |
| VMD-3020 | 525-020GP | VMD-4030 | 525-020HP | VMD-5040 | 525-020JP |
VM の測定空間Dシリーズ:
| 旅行mm | モデル | コード# | X 軸 移動 mm | Y軸 移動 mm | Z軸 標準移動mm | Z 軸 最大 パーソナライズ された 移動 mm |
| 150×100×100 | VMD-1510 | 525-020DP | 150 | 100 | 100 | ほら ほら |
| 200×100×100 | VMD-2010 | 525-020EP | 200 | 100 | 100 | 200 |
| 250×150×200 | VMD-2515 | 525-020FP | 250 | 150 | 200 | 300 |
| 300×200×200 | VMD-3020 | 525-020GP | 300 | 200 | 200 | 400 |
| 400×300×200 | VMD-4030 | 525-020HP | 400 | 300 | 200 | 400 |
| 500×400×200 | VMD-5040 | 525-020JP | 500 | 400 | 200 | 400 |
ビデオ測定プロジェクターの多機能デジタル読み取り DP400
特徴:
Ø 5.6 彩色画面とシリコンタッチボタン,完全な情報,操作が簡単,使用寿命が長い
Ø 100個の永久画像要素を保存し,現在の日付を設定して保存できます.
多機能測定:点,直線,円,角,距離,長方形,螺栓糸,長方形,スロット,丸め,事前設定,構造など
Ø 前向きまたは反対方向のカウント機能,1/2値,真ん中点,許可機能,コール機能,REC (記録) 機能,サイクル測定
Ø 3軸で切断と線形補償が可能で,測定精度が高く保証されます.
足スイッチ,プリンター,光学端検知,その他の複数の補助測定ツールを接続できます.
Ø 極点系と座標系があり,ミリメートルとインチを表示し,簡単に移動できます.
誤った操作によるデータ偏差の可能性を防ぐために,独立したパスワード許可機能により,パスワード許可によって元の設定を変更することもできます.
Ø 複数の言語:中国語,英語,その他の言語のサポート
多機能デジタル読み取り 仕様:
| 商品 | ビデオ測定プロジェクターの多機能デジタル読み取り |
| モデル | DP400 |
| コード# | 510~340 |
| 言語 | 中国語,ポルトガル語,ドイツ語,英語など |
| LCD画面サイズ | 115mm×85mm |
| LCD画面の解像度 | 640*480 |
| デジタルディスプレイ範囲 | 8桁 (小数点付き) |
| 表示軸 | 3軸 (X,Y,Z/Q) |
| Z/Q表示モデル | 長さまたは角度 |
| 角度表示モデル | 度数,分数,第2度または度数 |
| 線形 の 秤 の 印 |
2つの90°の相角差のTTL平方波またはACシナス波, 10MA以上の駆動容量 |
| 線形スケール解像度 | 0.1m0.2m0.5mm,1mm,2mm,5mm |
| バウド率 | 4800,9600,14400,19200,38400,57600 |
| データ出力ポート | RS232,DB-9 親インターフェース |
| 操作キーボード | シリコンタッチタイプキーボード |
| 拡張ポート | フットスイッチ,プリンター,光学エッジファインダーなど |
| 入力電源 | AC90V-240V,15W |
