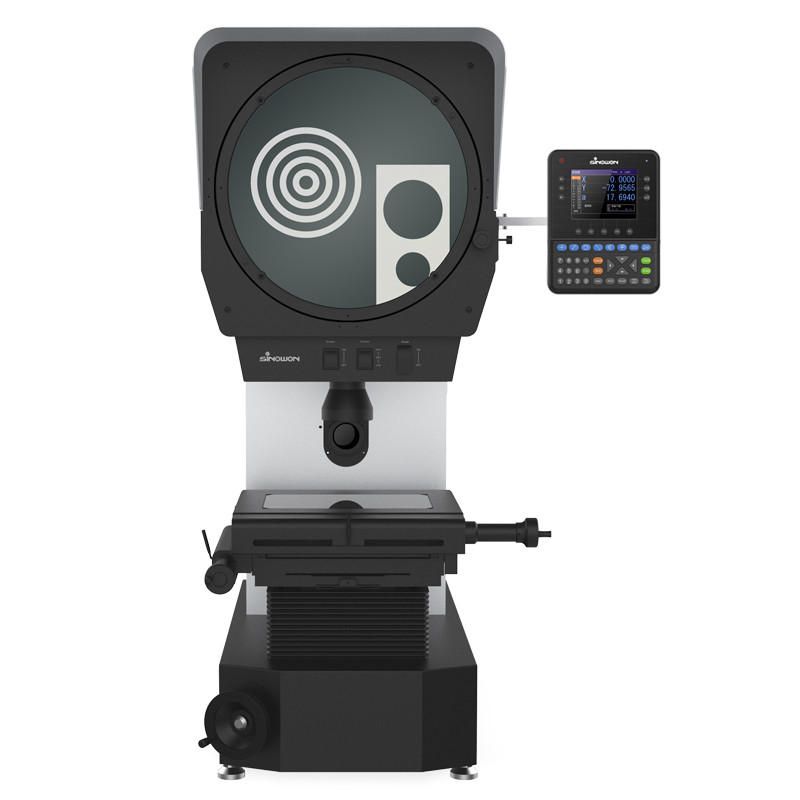

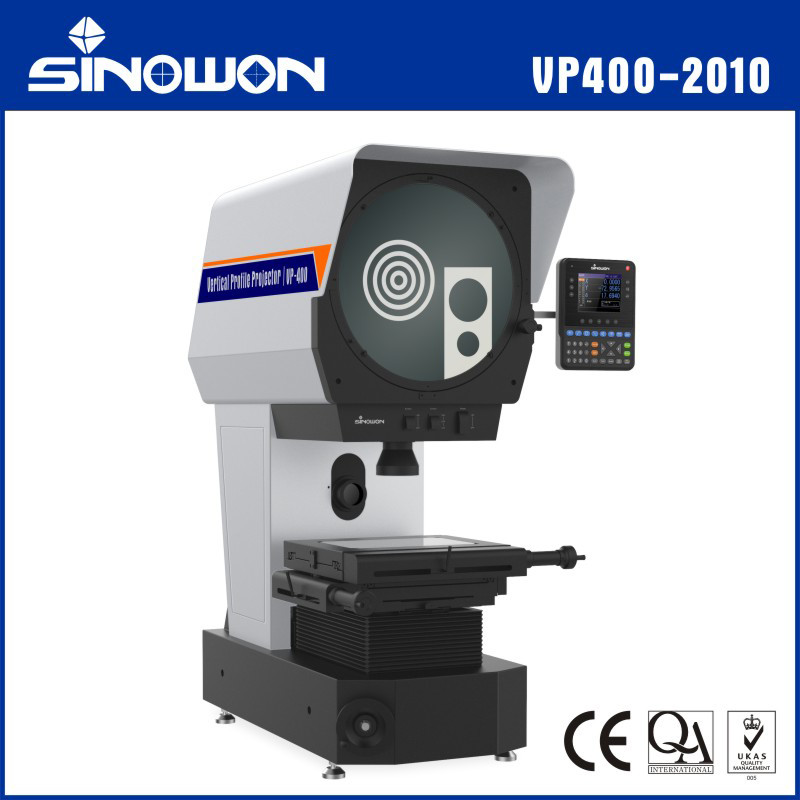

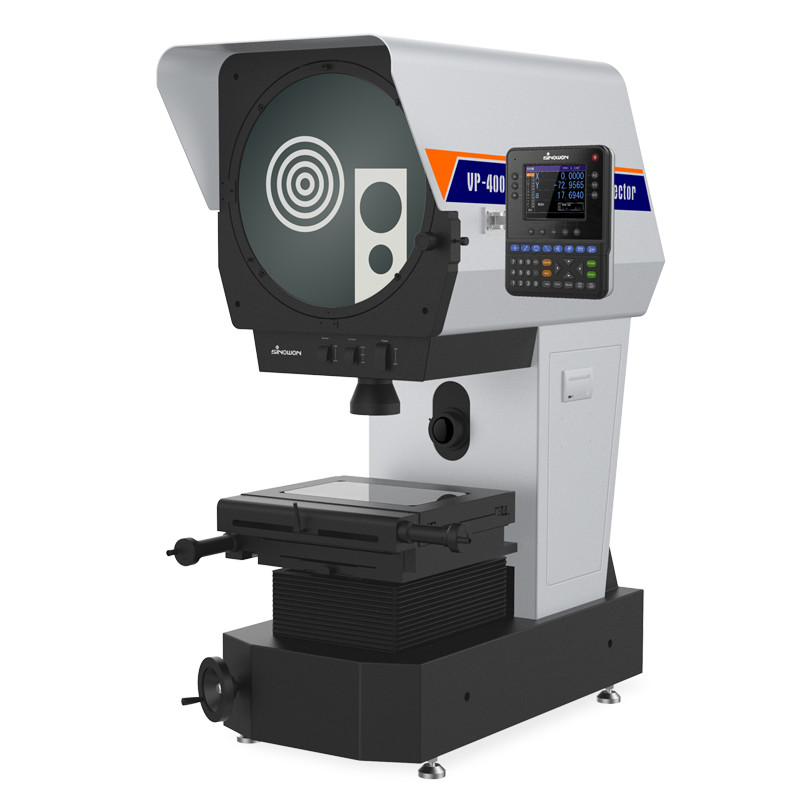

Ø400mmデジタル垂直プロファイルプロジェクターVP400-2010
特徴:
● リフティングシステムは、クロスローラーレールと精密スクリュードライブを採用しており、リフティングドライブをより快適で安定させています。
● コーティングプロセスリフレクター、より鮮明な画像と優れた防塵性。
● 異なるワークピースの要求を満たすために、調整可能な輪郭と表面照明。
● 高輝度で長寿命のLED照明を採用し、精密測定の要求を保証。
● クリアな画像と0.08%未満の倍率誤差を持つ高解像度光学システム。
● 強力な二軸ファン冷却システムにより、使用寿命を大幅に向上。
● 強力でカラフルなDRO DP400により、高速かつ正確な2D測定を実現。
● 内蔵ミニプリンター、データの印刷と保存が可能。
● 標準10X対物レンズ、オプション5X、20X、50X対物レンズ、回転テーブル、フットスイッチ、クランプなど。
仕様:
| 商品 | Ø400mmデジタル垂直プロファイルプロジェクター | |
| 反転画像 | VP400-2010 (#511-410) | VP400-2515 (#511-420) |
| 正立画像 | VP400-2010Z(#511-410Z) | VP400-2515Z(#511-420Z) |
| 金属ステージサイズ | 308x408mm | 308x408mm |
| ガラスステージサイズ | 198x306mm | 198x306mm |
| ステージ移動量 | 200x100mm | 250x150mm |
| 製品寸法(L×W×H) | 1003x617x1309mm | 1003x617x1309mm |
| 梱包寸法(L×W×H) | 1200x800x1580mm | 1200x800x1580mm |
| フォーカス | 100mm | |
| 精度 | ≤3+L/200(um) | |
| 分解能 | 0.0005mm | |
| 耐荷重 | 10Kg | |
| スクリーン | Dia:φ412mm、測定範囲 ≥ Ø400 | |
| 回転角度 0~360° ;分解能: 1 or 0.01°、精度 6 | ||
| デジタル表示 | DP400 (510-340) 多機能カラフルLCDデジタル表示 | |
| 照明 |
輪郭照明:3.2V/10W LED 表面照明:3.2V/10W LED |
|
| 動作環境 | 温度 20℃±5℃、湿度 40％－70％RH | |
| 電源 | AC110V/60Hz; 220V/50Hz、150W | |
| 総重量/正味重量 | 280/230kg | 280/230kg |

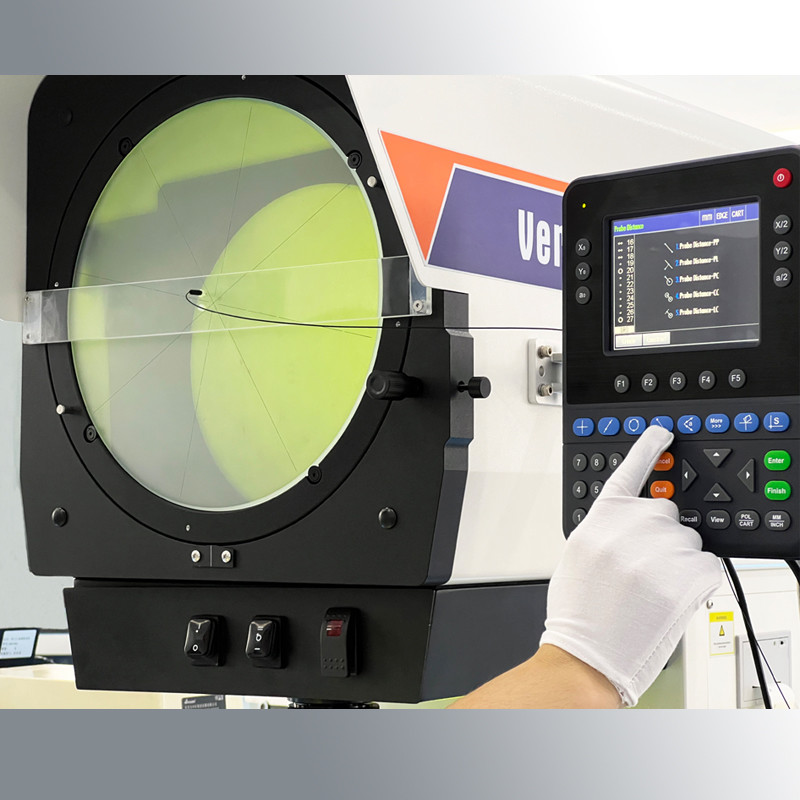

カラースクリーン多機能デジタル表示DP400
特徴:
● 5.6〃カラースクリーンと密閉シリコンタッチボタン、完全な情報、フレンドリーな操作、長寿命;
● 100個の永久画像要素を保存し、現在の日付を設定して保存できます;
● 多機能測定: 点、線、円、角度、距離、長方形、ねじ山、楕円、スロット、丸め、プリセット、構築など;
● 正方向または逆方向のカウント機能、1/2値、中間点、許可機能、コール機能、REC（記録）機能、およびサイクル測定;
● セクションと線形補正は3軸で利用可能であり、測定精度を高度に保証します;
● フットスイッチ、プリンター、光学エッジ検出器、その他の複数の補助測定ツールを接続できます;
● 極座標系と座標系を使用し、ミリメートルとインチを表示でき、簡単に切り替えることができます;
● 独立したパスワード許可機能により、誤った操作によるデータ偏差の可能性を防ぎ、パスワード許可によって元の設定を変更することもできます;
● 複数の言語をサポート: 中国語、英語、その他の言語。
仕様:
| モデル | DP400 |
| コード# | 510-340 |
| 言語 | 簡体字中国語、繁体字中国語、ポルトガル語、ドイツ語、英語など |
| LCD画面サイズ | 115mm×85mm |
| LCD画面解像度 | 640*480 |
| デジタル表示範囲 | 8桁（小数点付き） |
| 表示軸 | 3軸（X、Y、Z/Q） |
| Z/Q表示モデル | 長さまたは角度 |
| 角度表示モデル | 度、分、秒または度 |
| リニアスケール信号 | TTL矩形波または2つの90 °位相角差のAC正弦波、ドライブ容量は10MAより大きい |
| リニアスケール分解能 | 0.1um、0.2um、0.5um、1um、2um、5um |
| ボーレート | 4800、9600、14400、19200、38400、57600 |
| データ出力ポート | RS232、DB-9親インターフェース |
| 操作キーボード | 密閉シリコンタッチタイプキーボード |
| 拡張ポート | フットスイッチ、プリンター、光学エッジファインダーなど |
| 入力電源 | AC90V-240V、15W |
| 動作環境 | 動作温度: 0 ℃～40 ℃；保管温度:-10 ℃～60℃；相対湿度:<90%RH |
