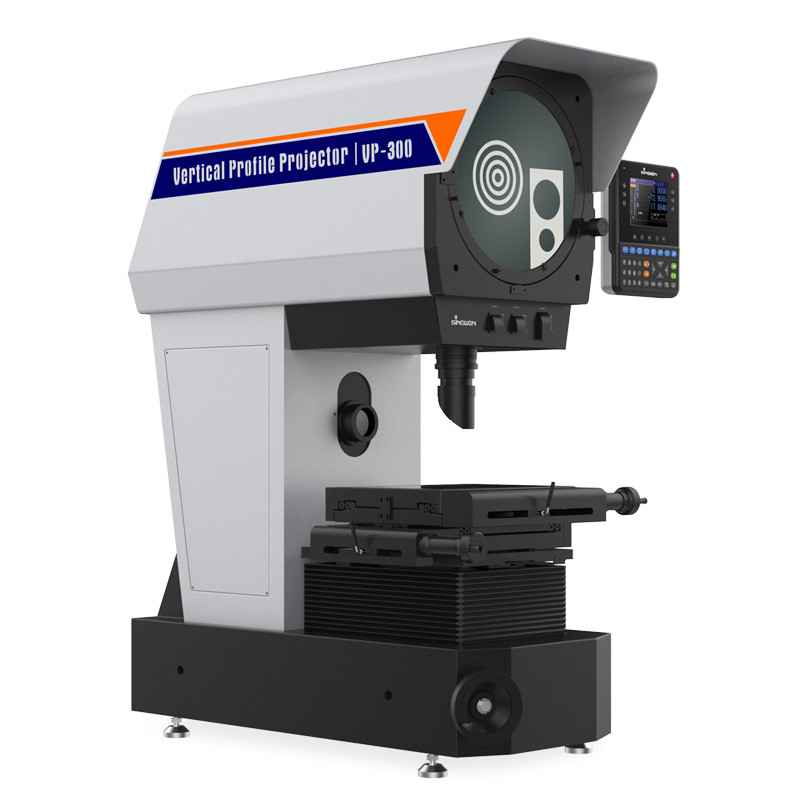

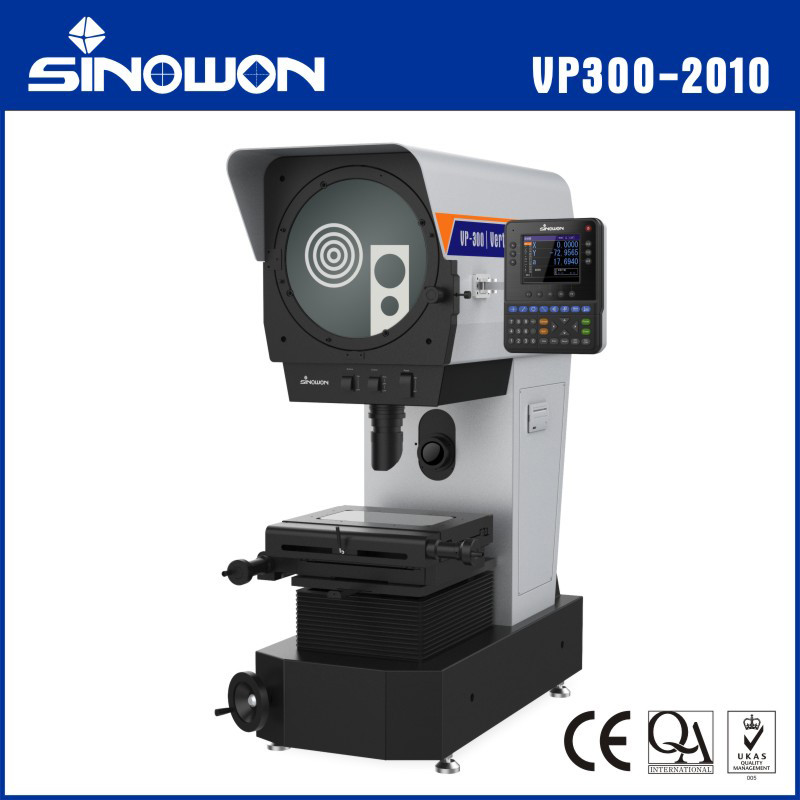

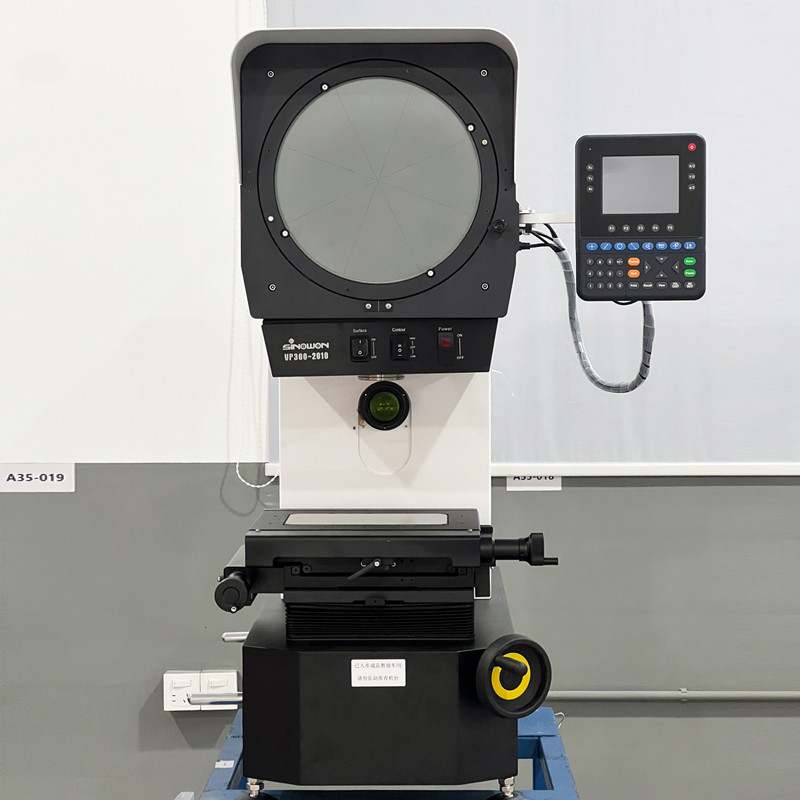

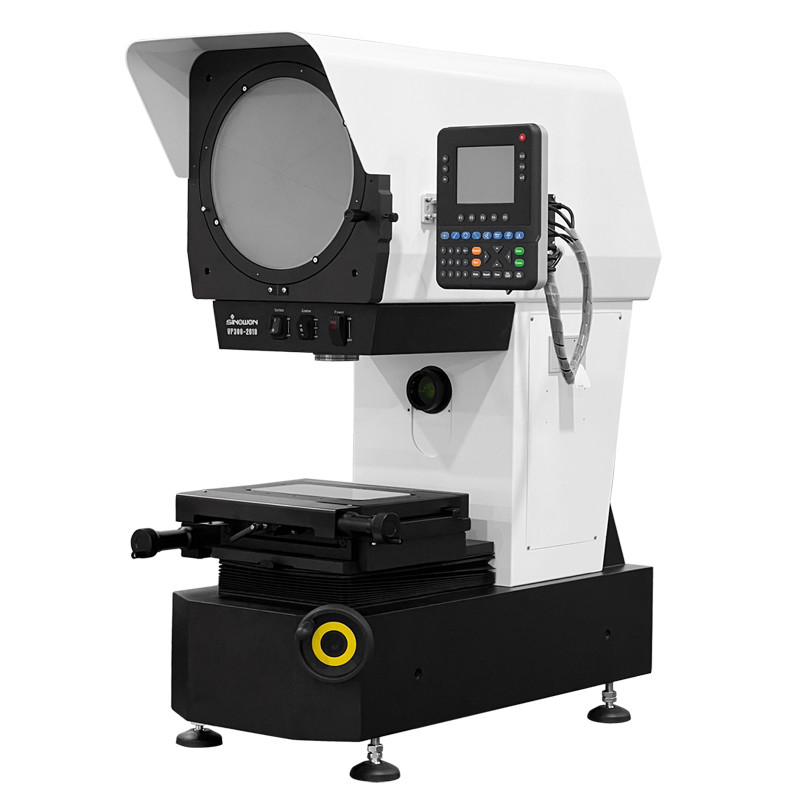

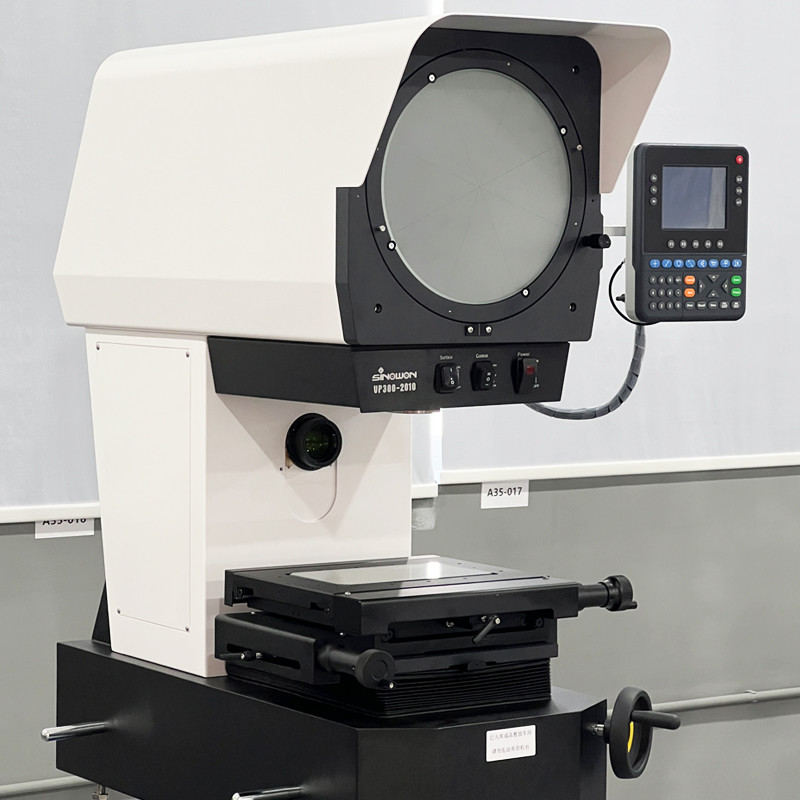

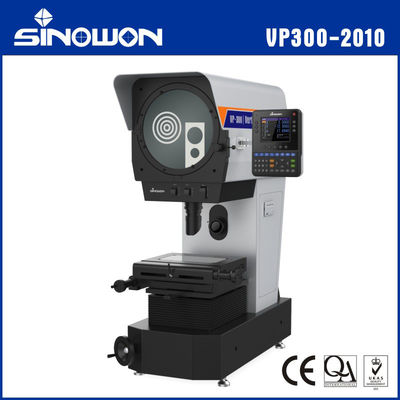

Ø300mm デジタル垂直プロファイルプロジェクター VP300-1510
特徴:
● リフティングシステムは、クロスローラーレールと精密ねじ駆動を採用しており、リフティング駆動をより快適で安定させます。
● コーティングプロセスリフレクターにより、より鮮明な画像と優れた防塵性を実現。
● 異なるワークピースの要求に対応するため、輪郭と表面の照明を調整可能。
● 高輝度で長寿命の輸入LED照明により、精密測定の要求を保証。
● 鮮明な画像と0.08%未満の倍率誤差を持つ高解像度光学システム。
● 強力な二軸ファン冷却システムにより、使用寿命を大幅に向上。

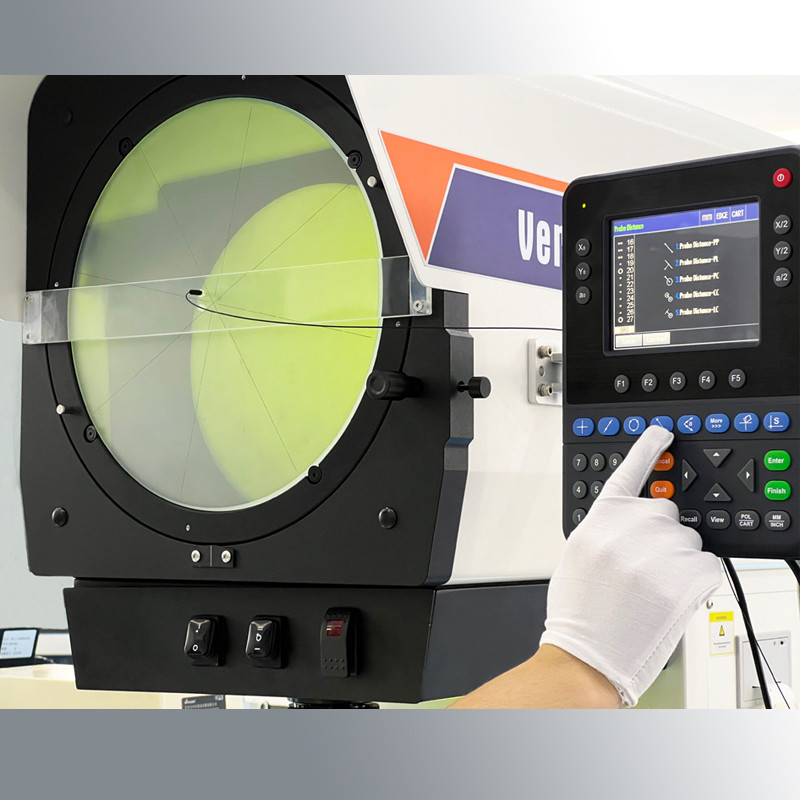

● 強力でカラフルなDRO DP400により、高速かつ正確な2D測定を実現。
● 内蔵ミニプリンターにより、データの印刷と保存が可能。
● 標準10X対物レンズ、オプションの20X、50X対物レンズ、回転テーブル、フットスイッチ、クランプなど。
仕様:
| 商品 | Ø300mm デジタル垂直プロファイルプロジェクター |
| 反転画像 | VP300-1510 (#511-330) |
| 正立画像 | VP300-1510Z(#511-330Z) |
| 金属ステージサイズ | 258x308mm |
| ガラスステージサイズ | 148x206mm |
| ステージ移動範囲 | 150x100mm |
| 製品寸法(L×W×H) | 988x563x1157mm |
| 梱包寸法(L×W×H) | 1200x800x1500mm |
| フォーカス範囲 | 90mm |
| 機器精度 | ≤3+L/200(um) |
| 販売分解能 | 0.0005mm |
| 耐荷重 | 10Kg |
| プロジェクター画面 | 直径: φ312mm、測定範囲 ≥ Ø300 |
| 回転角度 0~360° ;分解能: 1 or 0.01°、精度 6’ | |

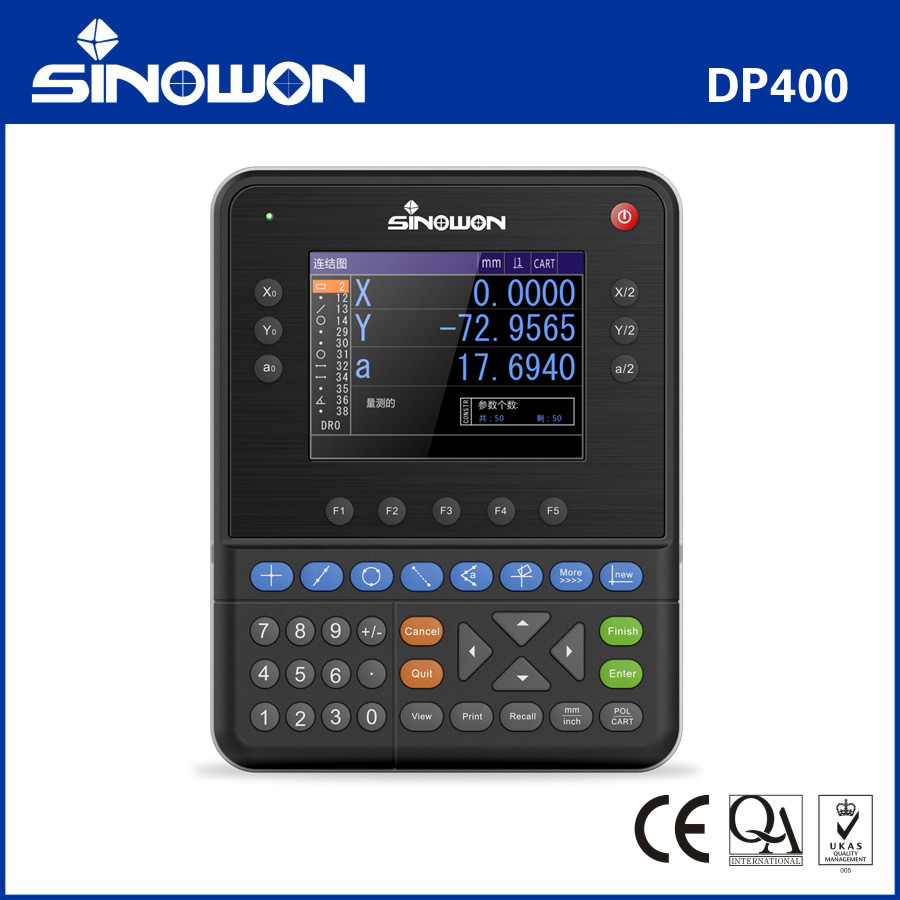

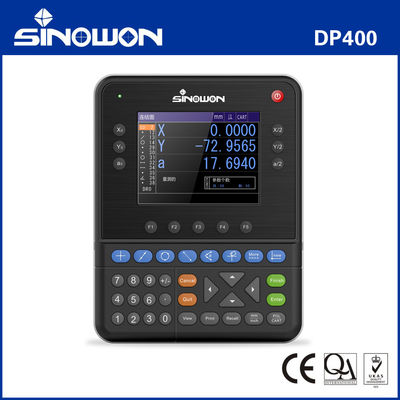

| デジタル表示 | DP400 多機能カラーLCDデジタル表示 |
| 照明 |
輪郭照明:3.2V/10W LED 表面照明:3.2V/10W LED |
| 動作環境 | 温度 20℃±5℃、湿度 40％－70％RH |
| 電源 | AC110V/60Hz; 220V/50Hz,150W |
| 冷風送風システム | 3軸強力ファン |
| 総/正味重量 | 210/165kg |
| 対物レンズ | 10X(標準) | 20X(オプション) | 50X(オプション) |
| 視野 | Φ30mm | Φ15mm | Φ6mm |
| 作動距離 | 80mm | 67.7mm | 51.4mm |
