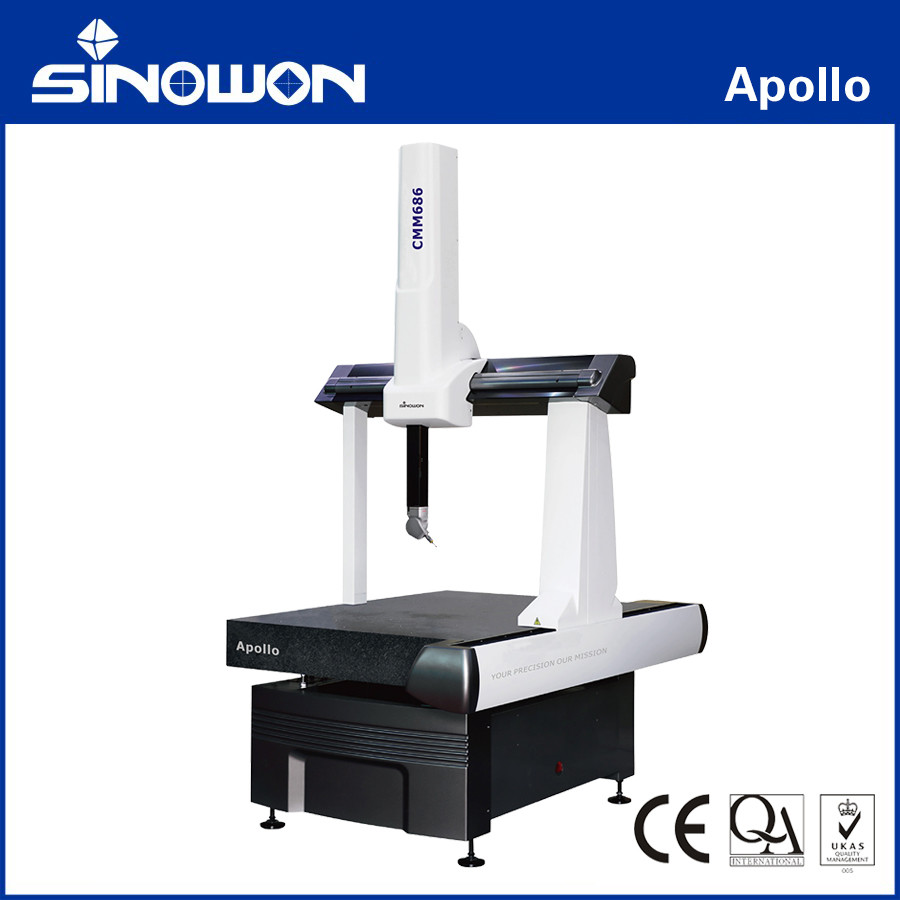

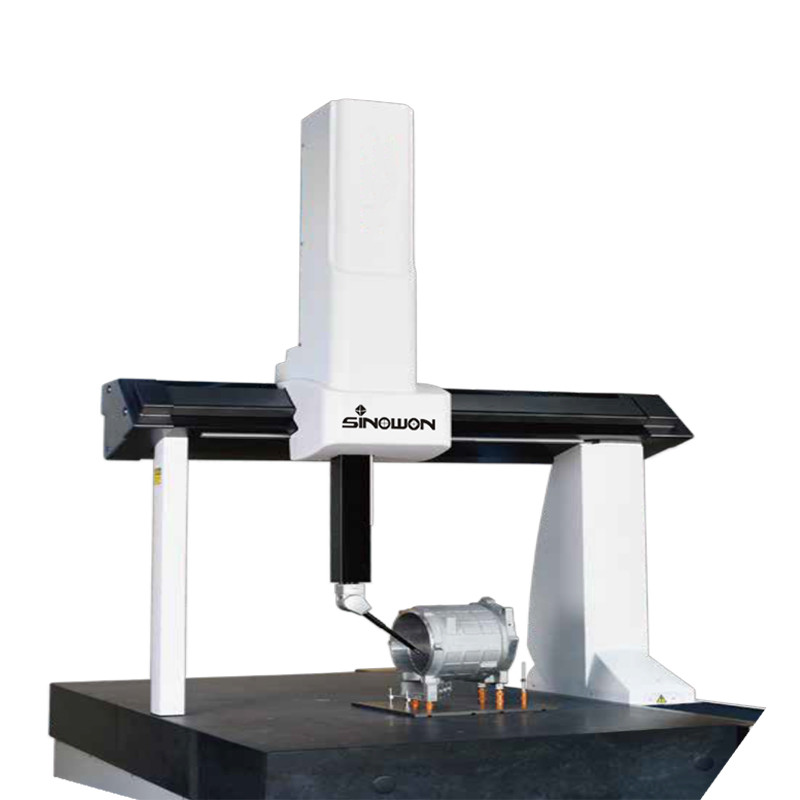

座標測定機 アポロシリーズ
製品紹介:
アポロは非常に競争力のある完全自動CMMです. 強力なRational-DMIS測定ソフトウェアで装備されています. 直感的で,知的で,効率的です.強い互換性パーソナライズされた測定のニーズに完全に対応します.
広く使用されている: 自動車部品産業,注射鋳造と模具産業,3C電子産業,切断とツール産業,精密加工産業及び他の工業用計量学用品製品検査と固定装置検査を含む.
製品特性:
アポロ564 /686 /8xx6 仕様:
|
モデル |
最大許容誤差 MPE ((μm), L ((mm), (ISO10360-2) | 3D マックス 速度 (mm/s) | 3D マックス 加速 (mm/s2) | |||||
| HH-MI | HP-TMe | HP-THDe | ||||||
| MPEE | MPEP | MPEE | MPEP | MPEE | MPEP | |||
| アポロ564号 | 2.8+L/300 | 3.1 | 2.6+L/300 | 2.9 | 2.4+L/300 | 2.7 | 520 | 1730 |
| アポロ686号 | 2.8+L/300 | 3.1 | 2.6+L/300 | 2.9 | 2.4+L/300 | 2.7 | 520 | 1730 |
| アポロ8106号 | 3.0+L/300 | 3.2 | 2.8+L/300 | 3.0 | 2.6+L/300 | 2.8 | 520 | 1470 |
| アポロ8126号 | 3.0+L/300 | 3.2 | 2.8+L/300 | 3.0 | 2.6+L/300 | 2.8 | 520 | 1470 |
| アポロ8156号 | 3.0+L/300 | 3.2 | 2.8+L/300 | 3.0 | 2.6+L/300 | 2.8 | 520 | 1470 |
|
性能試験用の探査機構成: HHH-MI: 探査機は長さ21mm,端の直径は4mm. HP-TMe/HP-THDe: 標準の力測定,探査機は10mm長,尖端の直径は4mm. 性能指標は以下の条件で有効である. 標準環境温度: 18~22°C 環境温度の変化: 1°C/h - 2°C/24h 温度グラデーション: 1°C/m 相対湿度: 25% - 75% |
構造図:
| モデル | 移動距離 (mm) | 尺寸 (mm) | 日光 (mm) | 測定された作業部品の最大重量 (Kg) | 機械の重量 (kg) | ||||||
| X について | Y | Z | Lx | リー | Lz | Dx | ツ | Dz1 | |||
| アポロ564号 | 500 | 600 | 400 | 1055 | 1535 | 2247 | 634 | 114 | 594 | 300 | 590 |

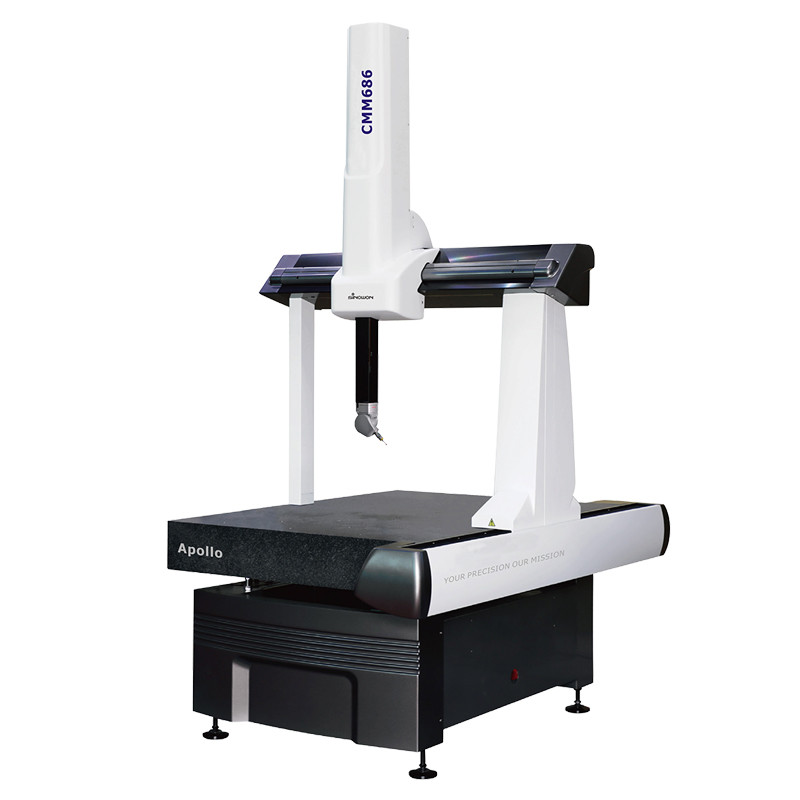

| アポロ686号 | 600 | 800 | 600 | 1150 | 1735 | 2630 | 734 | 114 | 794 | 300 | 730 |
| アポロ8106号 | 800 | 1000 | 600 | 1350 | 1935 | 2640 | 934 | 114 | 794 | 500 | 1074 |
| アポロ8126号 | 800 | 1200 | 600 | 1350 | 2135 | 2640 | 934 | 114 | 794 | 500 | 1196 |
| アポロ8156号 | 800 | 1500 | 600 | 1350 | 2435 | 2640 | 934 | 114 | 794 | 500 | 1379 |
アポロ10xx8 仕様:
|
モデル |
最大許容誤差 MPE ((μm), L ((mm), (ISO10360-2) | 3D マックス 速度 (mm/s) | 3D マックス 加速 (mm/s2) | |||||
| HH-MI | HP-TMe | HP-THDe | ||||||
| MPEE | MPEP | MPEE | MPEP | MPEE | MPEP | |||
| アポロ10128 | 3.2+L/300 | 3.4 | 3.0+L/300 | 3.2 | 2.8+L/300 | 3.0 | 520 | 1470 |
| アポロ10158号 | 3.2+L/300 | 3.4 | 3.0+L/300 | 3.2 | 2.8+L/300 | 3.0 | 520 | 1470 |
| アポロ 10218 | 3.2+L/300 | 3.4 | 3.0+L/300 | 3.2 | 2.8+L/300 | 3.0 | 520 | 1470 |
| アポロ10308 | 3.2+L/300 | 3.4 | 3.0+L/300 | 3.2 | 2.8+L/300 | 3.0 | 520 | 1470 |
|
性能試験用の探査機構成: HHH-MI: 探査機は長さ21mm,端の直径は4mm. HP-TMe/HP-THDe: 標準の力測定,探査機は10mm長,尖端の直径は4mm. 性能指標は以下の条件で有効である. 標準環境温度: 18~22°C 環境温度の変化: 1°C/h - 2°C/24h 温度グラデーション: 1°C/m 相対湿度: 25% - 75% |
構造図:
| モデル | 移動距離 (mm) | 尺寸 (mm) | 日光 (mm) | 測定された作業部品の最大重量 (Kg) | 機械の重量 (kg) | ||||||
| X について | Y | Z | Lx | リー | Lz | Dx | ツ | Dz1 | |||

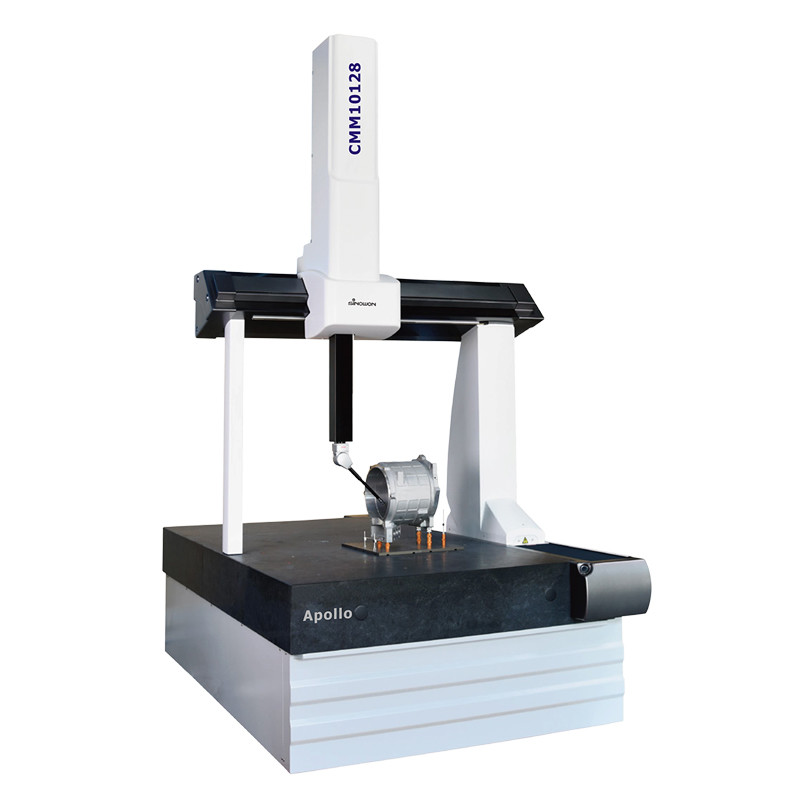

| アポロ10128 | 1000 | 1200 | 800 | 1615 | 2220 | 2940 | 1130 | 118 | 940 | 1300 | 1785 |
| アポロ10158号 | 1000 | 1500 | 800 | 1615 | 2520 | 2940 | 1130 | 118 | 940 | 1500 | 2090 |
| アポロ 10218 | 1000 | 2100 | 800 | 1615 | 3120 | 2950 | 1130 | 118 | 940 | 1800 | 2625 |
| アポロ10308 | 1000 | 2980 | 800 | 1615 | 4020 | 3010 | 1130 | 118 | 940 | 2000 | 4400 |
アポロ12xx10 /15xx10/15xx12 仕様
| モデル | 最大許容誤差 MPE ((μm), L ((mm), (ISO10360-2) | 3D マックス 速度 (mm/s) | 3D マックス 加速 (mm/s2) | |||
| HH-MI | HP-TMe | |||||
| MPEE | MPEP | MPEE | MPEP | |||
| アポロ121510 | 3.3+L/300 | 3.8 | 3.1+L/300 | 3.6 | 433 | 1040 |
| アポロ122210 | 3.3+L/300 | 3.8 | 3.1+L/300 | 3.6 | 433 | 1040 |
| アポロ123010 | 3.3+L/300 | 3.8 | 3.1+L/300 | 3.6 | 433 | 1040 |
| アポロ152210 | 3.8+L/300 | 4.3 | 3.6+L/300 | 4.1 | 433 | 1040 |
| アポロ153010 | 3.8+L/300 | 4.3 | 3.6+L/300 | 4.1 | 433 | 1040 |
| アポロ152212 | 4.3+L/300 | 4.8 | 4.1+L/300 | 4.6 | 433 | 1040 |
| アポロ153012 | 4.3+L/300 | 4.8 | 4.1+L/300 | 4.6 | 433 | 1040 |
|
性能試験用の探査機構成: HHH-MI: 探査機は長さ21mm,端の直径は4mm. HP-TMe/HP-THDe: 標準の力測定,探査機は10mm長,尖端の直径は4mm. 性能指標は以下の条件で有効である. 標準環境温度: 18~22°C 環境温度の変化: 1°C/h - 2°C/24h 温度グラデーション: 1°C/m 相対湿度: 25% - 75% |
構造図:
| モデル | 移動距離 (mm) | 尺寸 (mm) | 日光 (mm) | 測定された作業部品の最大重量 (Kg) | 機械の重量 (kg) | ||||||
| X について | Y | Z | Lx | リー | Lz | Dx | ツ | Dz1 | |||

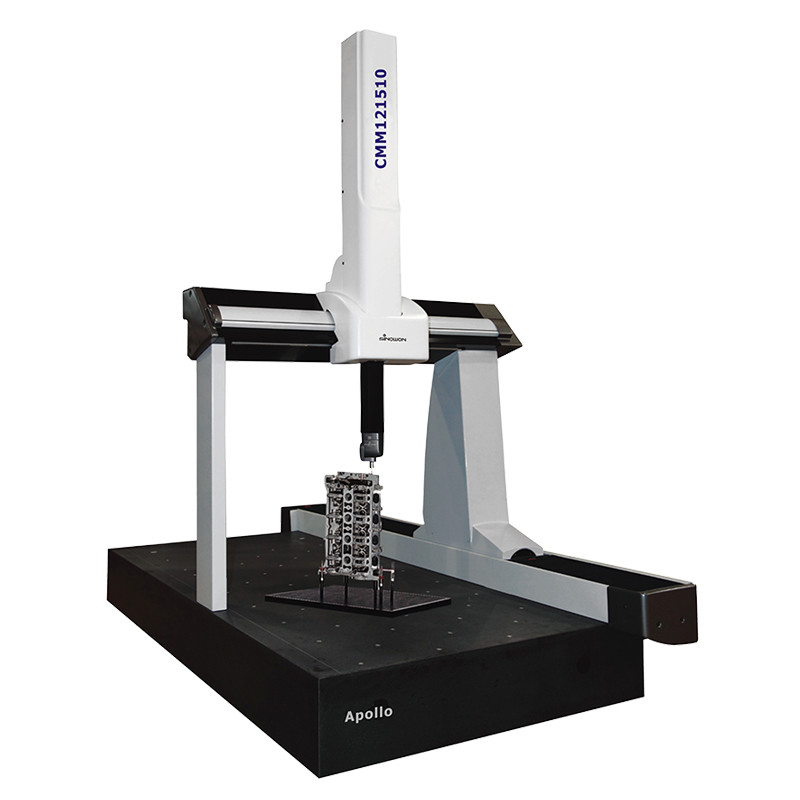

| アポロ121510 | 1200 | 1500 | 1000 | 1840 | 2895 | 3360 | 1339 | 150 | 1173 | 1800 | 3792 |
| アポロ122210 | 1200 | 2200 | 1000 | 1840 | 3595 | 3410 | 1339 | 150 | 1173 | 2250 | 5696 |
| アポロ123010 | 1200 | 3000 | 1000 | 1840 | 4395 | 3440 | 1339 | 150 | 1173 | 2250 | 7637 |
| アポロ152210 | 1500 | 2200 | 1000 | 2140 | 3595 | 3410 | 1639 | 150 | 1173 | 2250 | 6730 |
| アポロ153010 | 1500 | 3000 | 1000 | 2140 | 4395 | 3440 | 1639 | 150 | 1173 | 2250 | 9046 |
| アポロ152212 | 1500 | 2200 | 1200 | 2140 | 3595 | 3810 | 1639 | 150 | 1373 | 2250 | 6760 |
| アポロ153012 | 1500 | 3000 | 1200 | 2140 | 4395 | 3840 | 1639 | 150 | 1373 | 2250 | 9076 |
合理的なDMIS2測定ソフトウェア:
ANSI,ISO,GB,PTBの 標準認証を取得し,常に先進的な標準と 先進的な設計コンセプトと 同期しています国際的に人気のある I++ コントロール プロトコルを完全にサポートしています. ユーザーにやさしいシンプルなソフトウェアインターフェイス,ユニークなドラッグアンドドロップの高速操作,CADデータとのシームレスな接続. 100%のグラフィック可視化,測定から出力レポートまで,企業向けに完全な測定ソリューションを提供する.
合理的なDMISソフトウェアは CAD,薄壁,スキャンモジュールを統合し 顧客の増加する測定ニーズを満たしています
合理的なDMISの特徴:
● IGES,STEP,DXF,STL,XYZなどのフォーマットをサポートします.
● CATIA,UG,PRO-E,Solidworks,Parasolidの直接読み取りインターフェースをサポートします.
● インテリジェント検出:検出経路のリアルタイムシミュレーション,検出経路の自動最適化
● 完全で迅速な許容量計算: GB,ISO,Y14 に準拠5, ANSI,DIN,AGMAその他の規格
● 多様なレポート出力; HTML,Excel,PDF,OUT,TXT形式をサポートする.
● 豊富な特殊モジュール:SPC統計分析,CCD複合画像,ラインレーザースキャン,刃分析,円筒型インボルトギア分析,カム分析,ネットワークプログラミング,ネットワークレポート
● 基本アルゴリズムは,PTB (Physical-Technical Bundesanstalt) によって認証されています.
検出Sシステム:
HH-MI 手動インデックスヘッド
HH-MIは手動でインデックス可能な探査機頭で 高精度なタッチトリガー探査機が組み込まれています探査頭は,15°の増加でインデックスすることができ,再配置を必要とせずに168のユニークなポジションを達成することができます. 頭は,簡単にロック,ロックを解除し,一方の手で回転することができます. 組み込みのタッチトリガー探査機は,幅広い探査機組み合わせを可能にするために手動で調整できます.
| 位置重複性 | 1.5μm |
| 増額 | 15° |
| 角回転 | A=0°-90° B=±180° |
| 測定方向 | ±X ±Y +Z |
| 調整可能な引き金力 | 0.1N-0.3N |
| スタイラス長さ最大 | 100mm |
HH-MI-M 手動インデックスヘッド
HH-MI-Mは手動でインデックス可能な探査頭です.HH-MI-Mは HH-MIに似た性能指標を持っていますが,統合頭システムではなく,対応する探査機と互換性があります..
| 位置重複性 | 1.5μm |
| 増額 | 15° |
| ポジション総数 | 168 |
| 角回転 | A=0°-90° B=±180° |
| 最大延長長さ | 50mm |
HH-A-M7.5 自動回転頭
HH-A-T5は,高速運転と高速回転トルクを備えたモーター化されたインデックス可能な探査機頭です.探査機頭は,多センサーサポートを与えるために,マルチワイヤーに接続できる動力関節 (TKJ) で装備されています. TKJは,再資格を必要とせず,手動または自動的に変更することができます. 探査機は,インデックスすることができます
7.5° 増幅で 720 個の単一の位置に到達できる.
| 位置重複性 | 0.5μm |
| 増額 | 7.5° |
| ポジション総数 | 720 |
| 角回転 | A=0°~105° B=±180° |
| 回転速度 | 2秒で90° |
| 最大延長長さ | 300mm |
