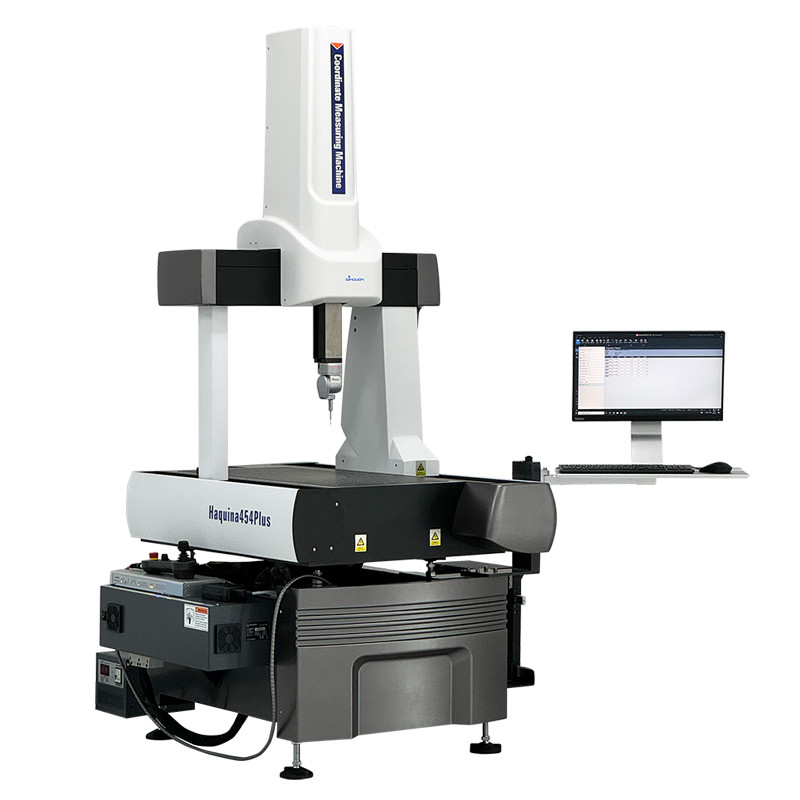

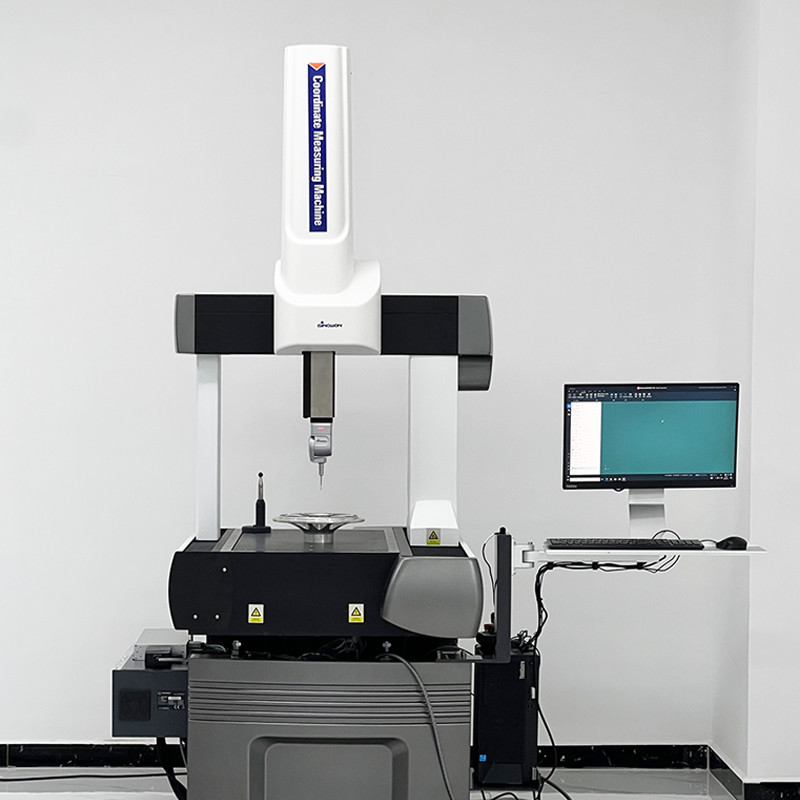

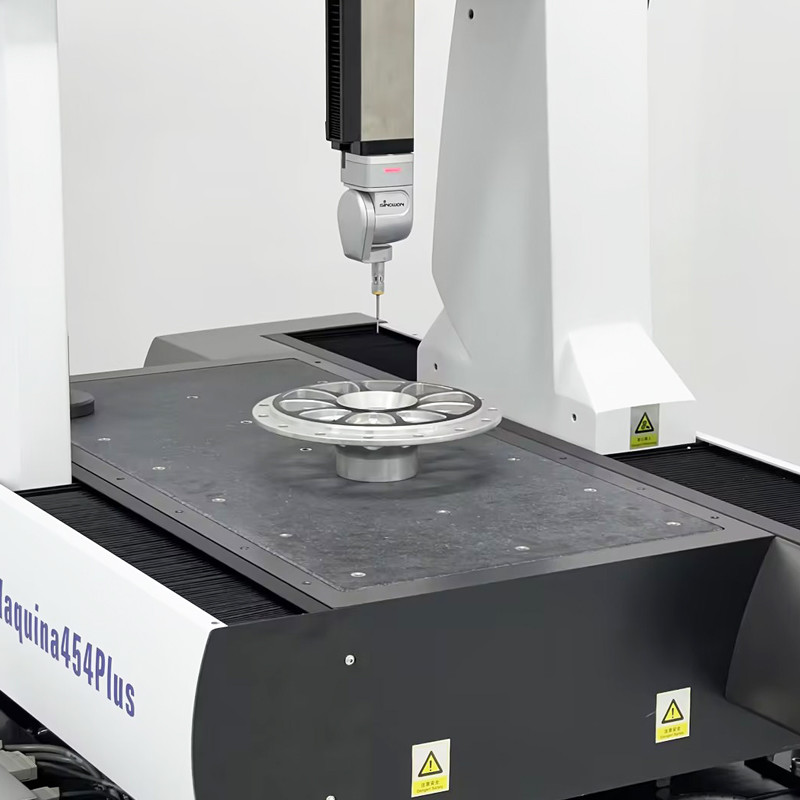

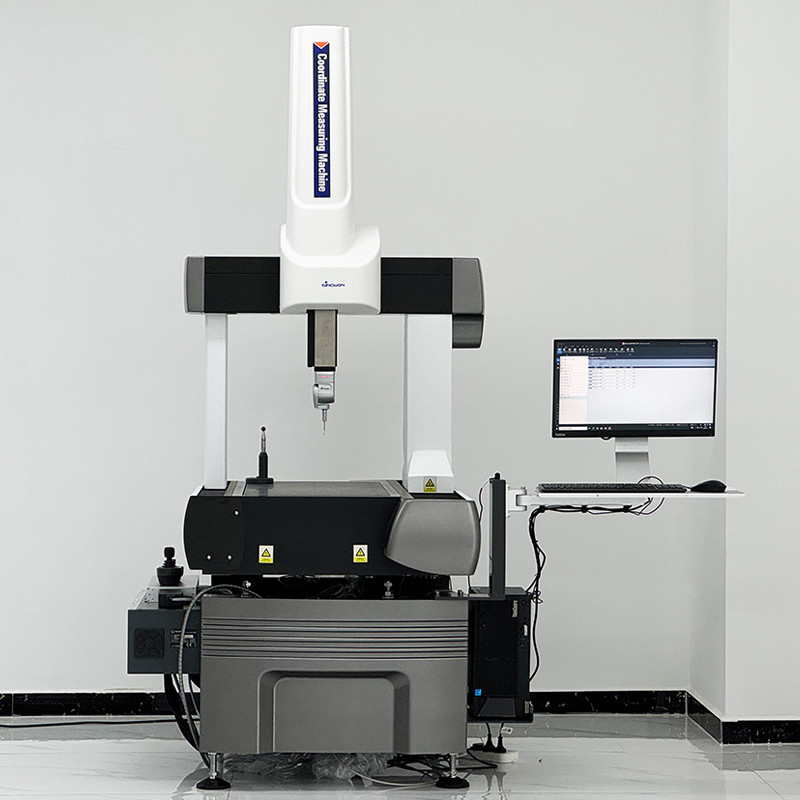

半自動移動橋 座標測定機Hアキナ454プラス
テクニカル説明
テクニカル ハイライト:
P評価:
| 計測 走行 (mm) |
総寸法 (mm) |
機械の重量 (kg) |
最大部分重量 (kg)
|
|||||
| X について | Y | Z | Lx | リー | Lz | |||
| 400 | 470 | 358 | 917 | 1400 | 2230 | 758 | 160 | |
| 精度はISO 10360 による 2 | ||||||||
| サイズ測定のためのCMMの表示の最大許容誤差 (mm) | 最大許容可能な探査誤差 (mm) | |||||||
|
3.5+L/300 ((20±2°) 4.5+L/300 ((20±5°) |
4.0 | |||||||
| ダイナミックパフォーマンス | ||||||||
| 3D位置定位速度 (mm/s2) | 3D加速 (mm/s2) | |||||||
| 520 | 1730 | |||||||
環境仕様:
| 部屋に必要な仕様 | |
| 室温 | 18°Cから22°C |
| 温度グラディエント (時間) | 1°C/h |
| 温度グラディエント (時間) | 2°C /24時間 |
| 温度グラディエント (体積) | 1°C/m |
| 湿度要求の仕様 | |
| 相対湿度 | 45~75% |
| 空気供給システムの要求された仕様 | |
| 空気圧 | 5バー [0.5MPa] |
| 空気消費量 | 150 NL/分 |
| 電気要件 | |
| 電圧 | 220V ± 10% |
| 頻度 | 50/60 Hz |
| 流動 | 15A |
| 電気制御装置の信頼性の高い動作のために,良好なアース (4W未満) が必要である. | |
注: 敷地準備ガイドは,客が部屋の要件に到達する方法を知るのに役立ちます.
CMM測定・検査ソフトウェア:
2001年初旬に設立されました. 我々は,CMMソフトウェア開発の成功の25年以上の経験があります. CMMソフトウェアの新しい世代として,完全に独立して開発されています市場に出荷以来,CMM業界専門家によって高く評価されているだけでなく,顧客の信頼を勝ち取りますグローバル販売台数は1万台以上です
ジェネラル・ダイナミックス,ジェネラル・エレクトリック,ボーイング,コーニング,ゼロックス,プラット・アンド・ウィットニー,シメンス,BMW,ABB,ブルッカーなど
ユニークで簡潔なユーザーインターフェース,ポップアップウィンドウなし,複雑な入力と検証プロセスなし,複数のポップアップウィンドウによって引き起こされるインターフェース冗長性を避ける.ドラグ&ドロップは操作のシンプルさを最大化しました.
RationalDMISサポート I++,PTBの認証を成功裏に通過しました.
100%グラフィック表示:すべての操作プロセスは100%グラフィックで表示できます.

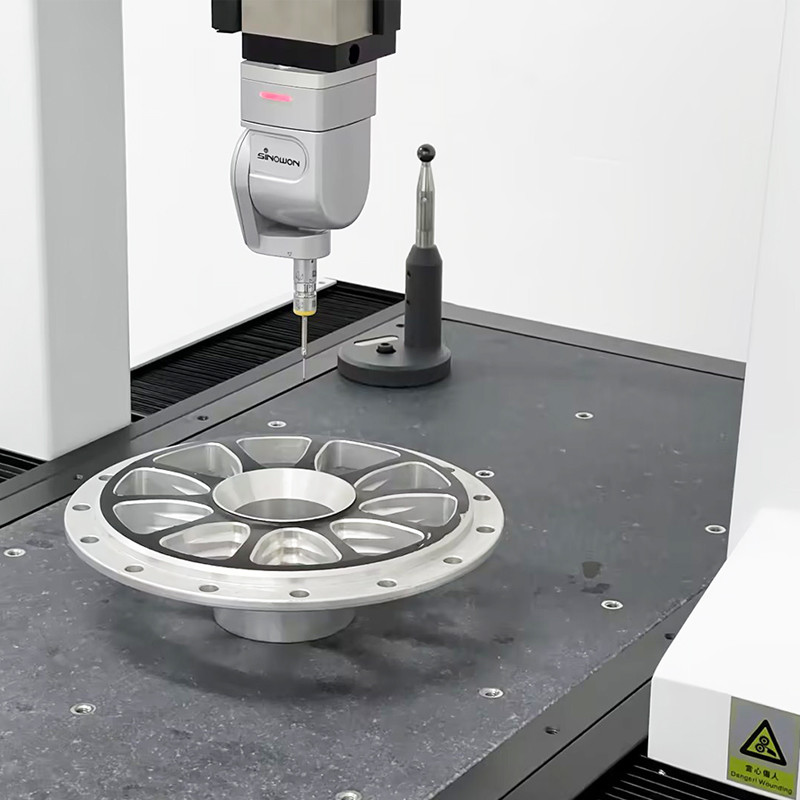

探査システム:
レニショウMH20i 手動インデックス探査機
MH20iは手動調節可能な探査機頭で モジュールはRenishawから変更されます
2軸インデックス付きのTP20動力マウントを搭載している.
15°の順番で 168 回繰り返す位置を達成できる.標準の力モジュールも搭載されている.
| 特徴 | ||
| インデックス可能な軸A (ピッチ) | 0°から90° 15°のステップ | |
| インデックス可能な軸 B (ロール) | ±180°,ステップは15° | |
| 体重 | 210g | |
| 位置付けの繰り返し性 | 1.5 μm | |
| 最大 拡張棒 | 75mm | |
| TP20 特徴 | ||
| 感覚方向 | 5つの方向で ±X, ±Y, +Z | |
| 単方向の繰り返し能力 | 0.35 μm | |
| モジュールの変更 繰り返し性 | 2.0 μm | |
