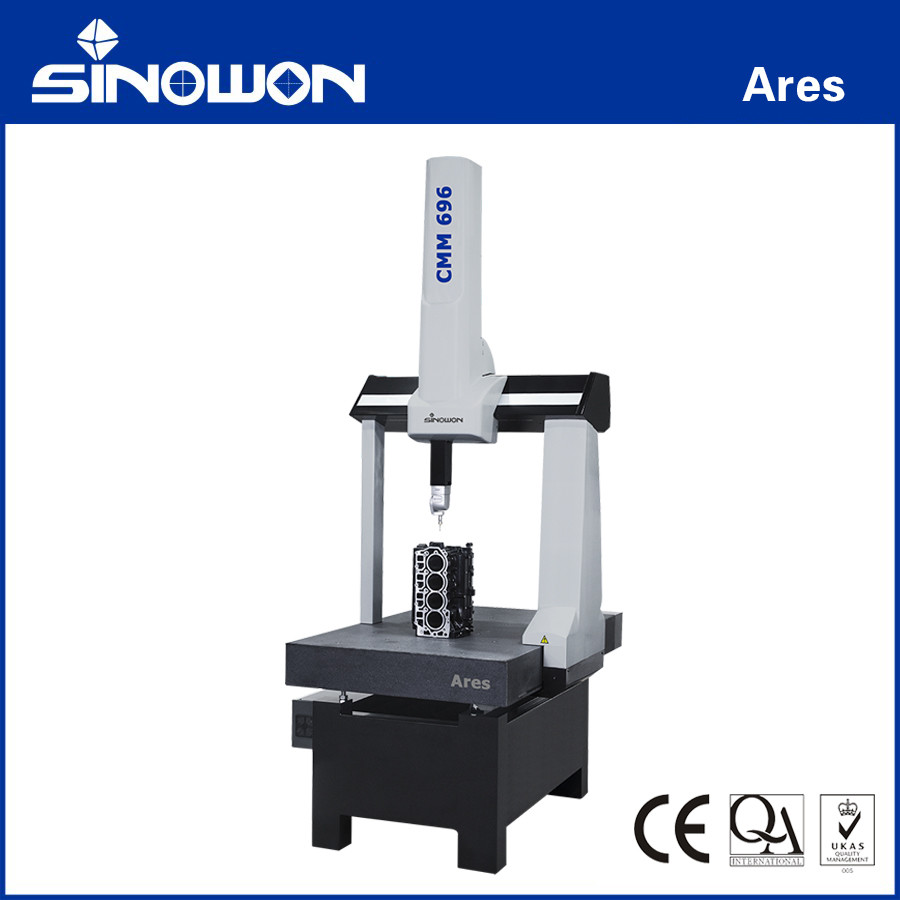

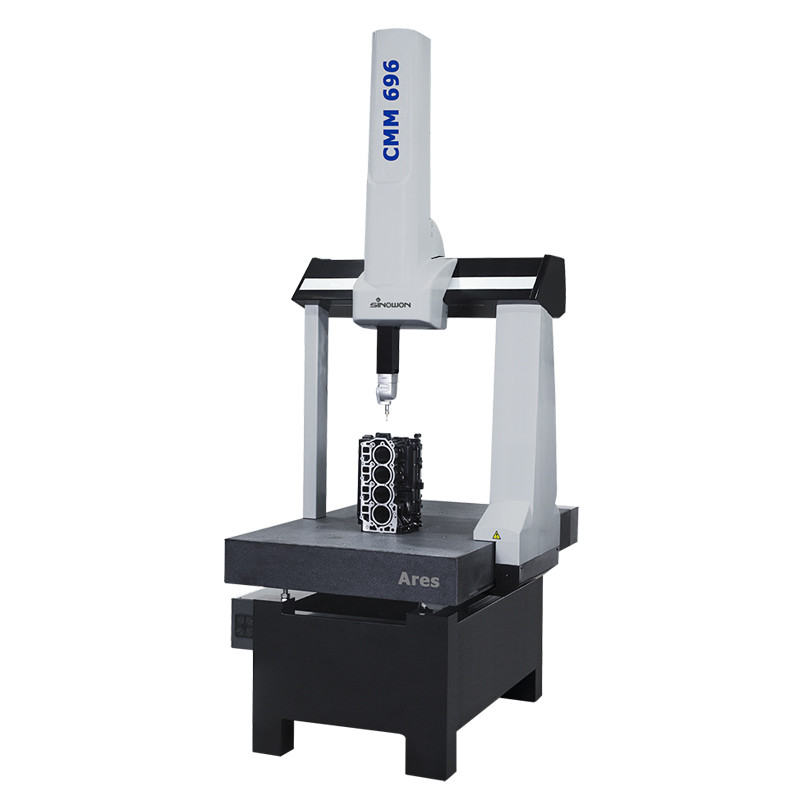

経済型三次元測定機 Ares シリーズ
はじめに:
Aresメインユニットはオールアルミニウム構造を採用し、同時に、広範囲のコンピュータ支援設計有限要素解析原理とモジュール設計原理を設計プロセスに適用しています。これにより、機械システム全体の耐熱性と変形/ねじり抵抗が向上し、機械全体の空間構造の安定性が向上し、構造的な微小変形、振動、温度勾配の変化が測定性能に与える影響が軽減されます。閉ループ分散エアベアリング設計により、測定機の軸の機械的動作が最適化されています。その結果、完全なシステムは測定プロセス中に高い再現性を示し、システムの長期的な安定性を実現します。
特徴:
l X方向ビームは、超高剛性精密三角ビーム（Tricision ®）技術を採用しています。可動負荷を軽減することにより、機械全体の性能が向上し、安定性と剛性を確保するための最適な構造設計です。
l 3つの軸はすべて同期ベルトで駆動され、コンパクトで、滑りにくく、高速で、低騒音で、メンテナンスが容易です。
l 三次元測定ソフトウェアを搭載しており、一般的な工場での検査ニーズに対応できます。
l 専門的な統合設計ソリューション（基礎、防振、空調室、積み降ろしなどを含む）を提供できます。
仕様:
|
モデル |
最大許容誤差MPE（μm）、L（mm）、（ISO10360-2） | 3D最大速度（mm/s） |
3D最大加速度（mm/s²） |
|||||
| HP-TMe | HP-THDe | |||||||
| E0/E150 | PFTU | R0 | E0/E150 | PFTU | R0 | |||
| Ares 696 | 2.5 + L/300 | 2.8 | 2.5 | 2.3+ L/300 | 2.6 | 2.3 | 520 | 1730 |
| Ares 8116 | 2.7+ L/300 | 2.9 | 2.7 | 2.5+ L/300 | 2.7 | 2.5 | 520 | 1730 |
|
モデル |
移動範囲（mm） | 寸法（mm） | 測定ワークの最大重量（kg） | 機械重量（kg） | ||||
| X | Y | Z | Lx | Ly | Lz | |||
| Ares 696 | 600 | 900 | 600 | 991 | 1488 | 2610 | 300 | 730 |
| Ares 8116 | 800 | 1100 | 600 | 1191 | 1688 | 2610 | 500 | 1080 |
|
性能試験用プローブ構成: HP-TMe/HP-THDe：標準的な力測定。プローブの長さは10mm、チップの直径は4mmです。 性能指標は以下の条件下で有効です: 標準周囲温度：18 - 22°C； 周囲温度変化：1°C/h - 2°C/24h； 温度勾配：1°C/m； 相対湿度：25% - 75% |
構造図:
RationalDMIS2 測定ソフトウェア:
ANSI、ISO、GB、PTBの標準認証を取得しており、常に高度な標準と高度な設計概念に同期し、国際的に普及しているI++制御プロトコルを完全にサポートしています。ユーザーフレンドリーでシンプルなソフトウェアインターフェース、独自のドラッグアンドドロップによるクイック操作、CADデータとのシームレスな接続を備えています。測定から出力レポートまでの100％グラフィカルな可視化により、企業向けの完全な測定ソリューションを提供します。
Rational DMISソフトウェアは、CAD、薄肉、スキャンモジュールを統合し、お客様の増大する測定ニーズに対応します。
の機能Rational DMIS:
l IGES、STEP、DXF、STL、XYZなどの形式をサポート;
l CATIA、UG、PRO-E、Solidworks、Parasolidダイレクトリーディングインターフェースをサポート;
l インテリジェント検出：検出パスのリアルタイムシミュレーション、検出パスの自動最適化;
l 完全かつ高速な公差計算：GB、ISO、Y14.5、ANSI、DIN、AGMAなどの規格に準拠;
l 多様なレポート出力; HTML、Excel、PDF、OUT、TXT形式をサポート;
l 豊富な特殊モジュール：SPC統計分析、CCD複合画像、ラインレーザースキャン、ブレード分析、円筒インボリュート歯車分析、カム分析、ネットワークプログラミング、ネットワークレポート;
l コアアルゴリズムはPhysikalisch-Technischen Bundesanstalt（PTB）によって認証されています。
