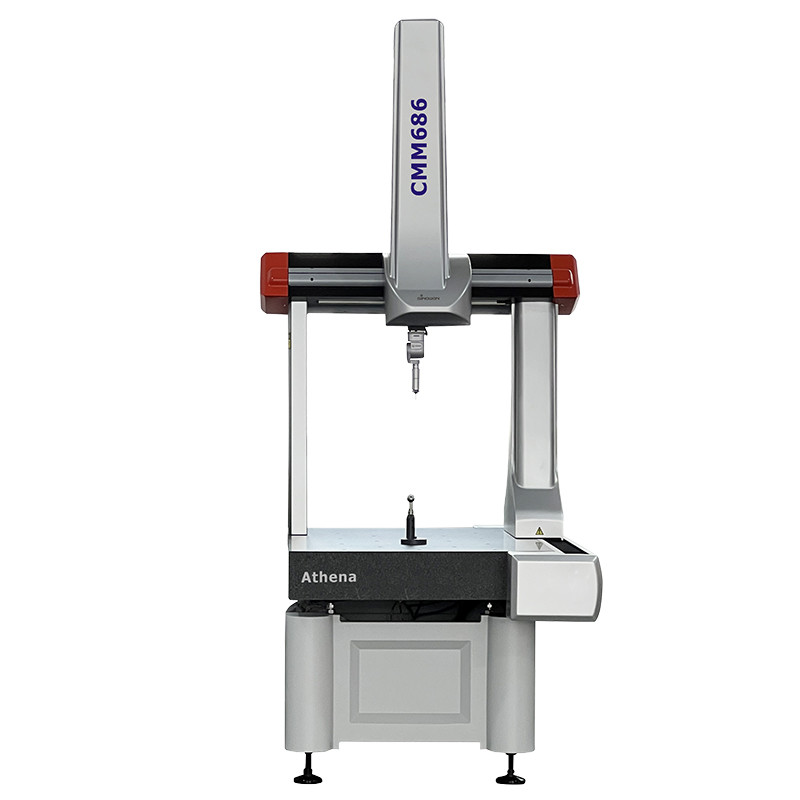

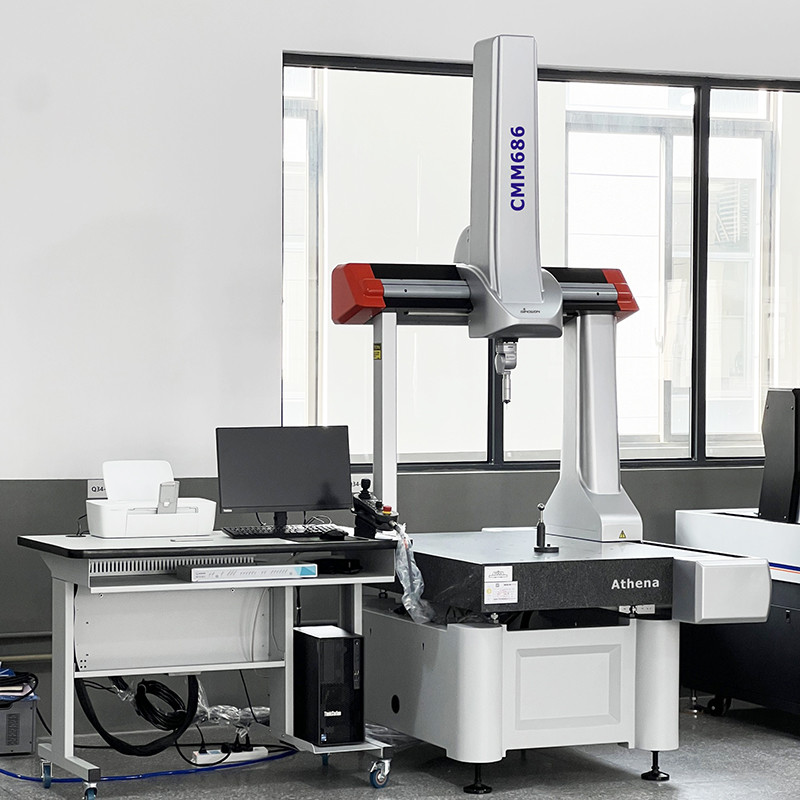

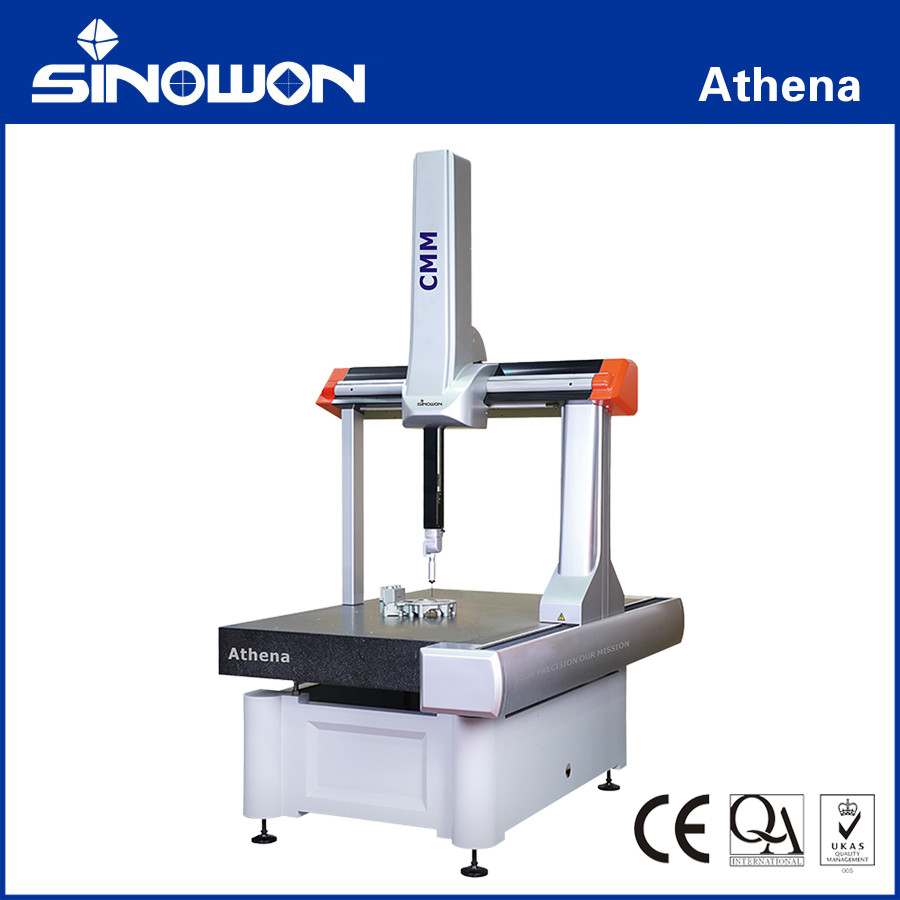

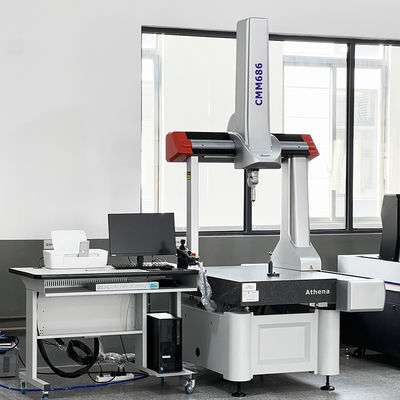

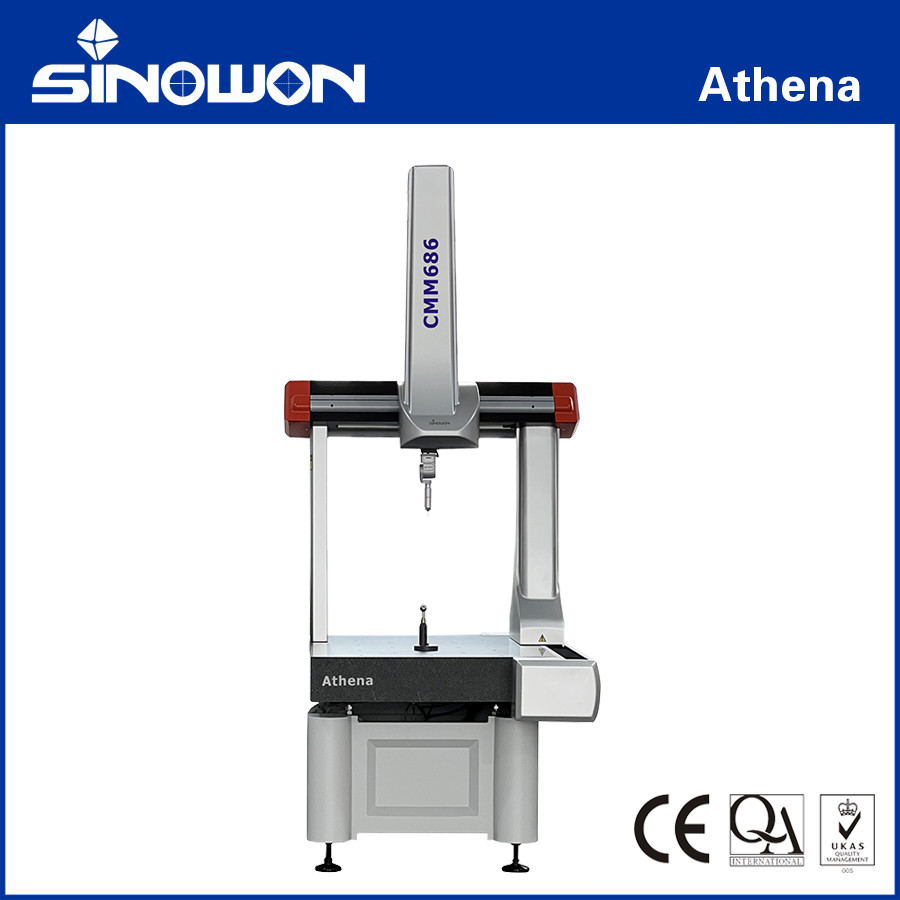

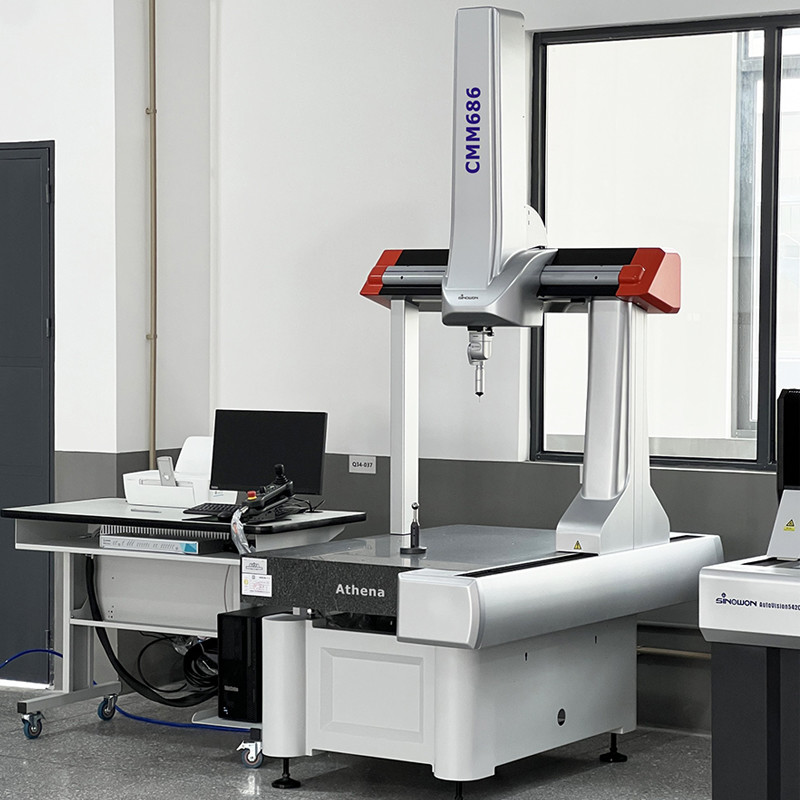

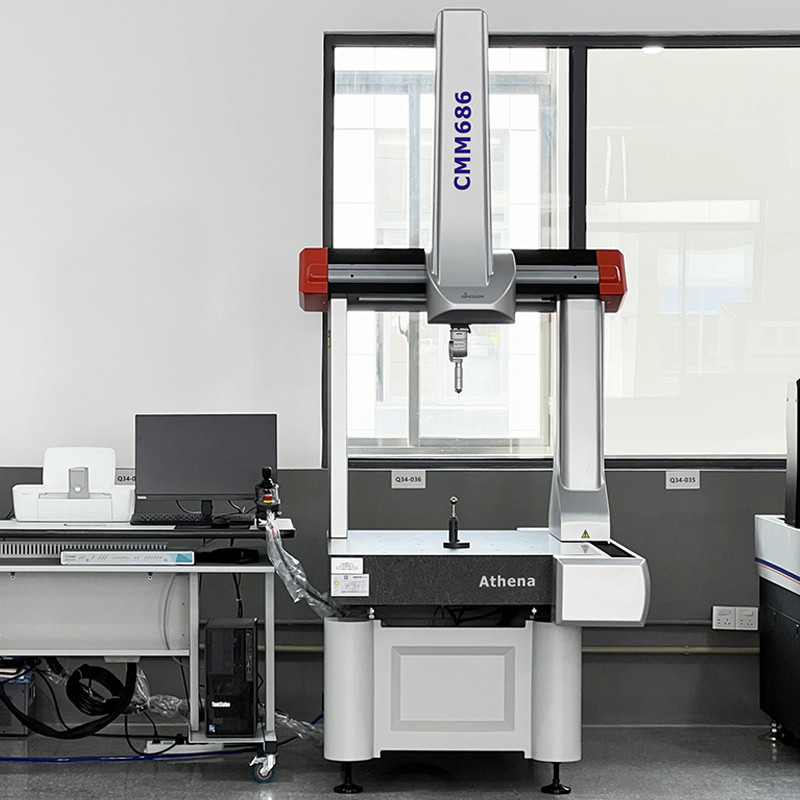

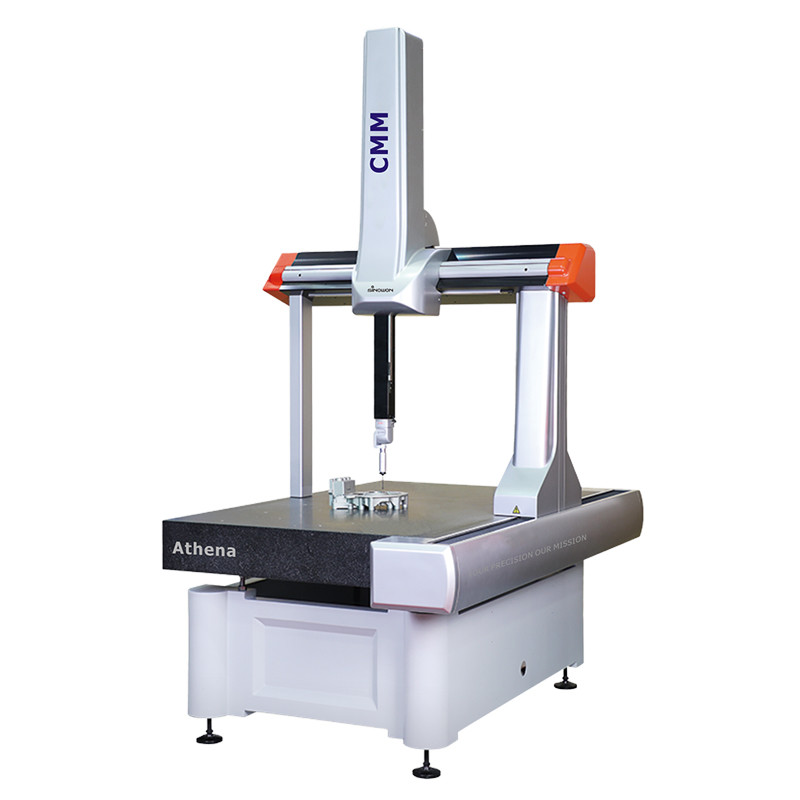

Name: 座標測定機アテナシリーズ
Brand: Hoyamo and Sinowon Inc
SKU: アテナ 686
Availability: InStock

特徴ギャラリー製品の説明見積依頼

特徴

仕様

移動距離 (mm): 600*800*600

測定された作業部品の最大重量: 300キロ

機械の重量: 730kg

3D マックス速度 (mm/s): 520

3D マックス加速 (mm/s2): 1730

ハイライト:

アテナシリーズ座標測定機

基本情報

起源の場所: 江門、中国

ブランド名: SINOWON

証明: CE

モデル番号: アテナ 686

ドキュメント: D4 Sinowon Athena Series CM...a1.pdf

お支払配送条件

Packaging Details: Plywood

受渡し時間: 30 営業日

Payment Terms: L/C, T/T

Supply Ability: 50 Sets/Month

ギャラリー

座標測定機アテナシリーズ

製品の説明

座標測定機アテナ Sエリーズ

製品紹介:

基本機械構造の観点から,アテナはアルミニウム製の構造で,有限要素分析 (FEA) とモジュール分析を含む包括的なCAD技術を使用しています.熱圧が向上した結果測定性能に対する振動や熱変動の影響を軽減します.包帯式空気ベアリングデザインは軸動力学運動を最適化しますしたがって,全システムは,最適な測定繰り返し性と長期的システム一貫性を特徴としています.

製品特性:

この構造は,本車両の重量を軽くし,本車両の安定性と硬さを向上させるための最良の解決策です.CMMの性能を大幅に向上させる.
すべての機械軸の送電モードはタイミングベルトで,コンパクトで滑りやすい構造で,高速,低騒音,容易なメンテナンスが優れている.
Z軸の気圧対比 (調節可能) で,Z軸が安定して動作し,緊急状態で自動ブレーキを設置し,CMMを安全に保つ.
リモート搭載の駆動モーターは,より速い設定のために動く質量を減らす.機械フレームから熱を散らす.
EXPLORERは,優れた測定ソフトウェアを搭載し,あらゆる工場での測定とテストを行うことができます.
セレインはプロの統合ソリューションを提供できるでしょう基礎や減圧エアコン室積荷・卸荷システムなどです

仕様:

モデル	最大許容誤差 MPE ((μm), L ((mm), (ISO10360-2)							3D マックス速度 (mm/s)	3D マックス加速 (mm/s2)
	HP-TMe		HP-THDe		HP-S-X1
	MPEE	MPEP	MPEE	MPEP	MPEE	MPEP	MPETHP/T
アテナ 564	2.3+L/300	2.5	2.1+L/300	2.3	1.9+L/300	2.1	3.0/68	520	1730
アテナ 686	2.3+L/300	2.5	2.1+L/300	2.3	1.9+L/300	2.1	3.0/68	520	1730
アテナ 8106	2.4+L/300	2.6	2.2+L/300	2.5	2.0+L/300	2.2	3.5/68	520	1730
アテナ 8126	2.4+L/300	2.6	2.2+L/300	2.5	2.0+L/300	2.2	3.5/68	520	1730
アテナ 8156	2.4+L/300	2.6	2.2+L/300	2.5	2.0+L/300	2.2	3.5/68	520	1730
アテナ 10128	2.6+L/300	2.8	2.4+L/300	2.7	2.3+L/300	2.5	4.0/68	520	1730
アテナ 10158	2.6+L/300	2.8	2.4+L/300	2.7	2.3+L/300	2.5	4.0/68	520	1730
アテナ 10218	2.6+L/300	2.8	2.4+L/300	2.7	2.3+L/300	2.5	4.0/68	520	1730
アテナ 10308	2.6+L/300	2.8	2.4+L/300	2.7	2.3+L/300	2.5	4.0/68	520	1730
アテナ 121510	2.9+L/300	3.4	2.7+L/300	3.3	2.6+L/300	3.1	5.0/68	433	1040
アテナ 122210	2.9+L/300	3.4	2.7+L/300	3.3	2.6+L/300	3.1	5.0/68	433	1040
アテナ 123010	2.9+L/300	3.4	2.7+L/300	3.3	2.6+L/300	3.1	5.0/68	433	1040
アテナ 152210	3.4+L/300	3.9	3.2+L/300	3.8	3.1+L/300	3.6	5.2/68	433	1040
アテナ 153010	3.4+L/300	3.9	3.2+L/300	3.8	3.1+L/300	3.6	5.2/68	433	1040
アテナ 152212	3.9+L/300	4.4	3.7+L/300	4.3	3.6+L/300	4.1	5.2/68	433	1040
アテナ 153012	3.9+L/300	4.4	3.7+L/300	4.3	3.6+L/300	4.1	5.2/68	433	1040

モデル	移動距離 (mm)			尺寸 (mm)			日光 (mm)			測定された作業部品の最大重量 (kg)	機械の重量 (kg)
モデル	X について	Y	Z	Lx	リー	Lz	Dx	ツ	Dz1	測定された作業部品の最大重量 (kg)	機械の重量 (kg)
アテナ 564	500	600	400	1055	1535	2247	634	114	594	300	590
アテナ 686	600	800	600	1150	1735	2630	734	114	794	300	730
アテナ 8106	800	1000	600	1350	1935	2640	934	114	794	500	1074
アテナ 8126	800	1200	600	1350	2135	2640	934	114	794	500	1196
アテナ 8156	800	1500	600	1350	2435	2640	934	114	794	500	1379
アテナ 10128	1000	1200	800	1615	2220	2940	1130	118	940	1300	1785
アテナ 10158	1000	1500	800	1615	2520	2940	1130	118	940	1500	2090
アテナ 10218	1000	2100	800	1615	3120	2950	1130	118	940	1800	2625
アテナ 10308	1000	2980	800	1615	4020	3010	1130	118	940	2000	4400
アテナ 121510	1200	1500	1000	1840	2895	3360	1339	150	1173	1800	3792
アテナ 122210	1200	2200	1000	1840	3595	3410	1339	150	1173	2250	5696
アテナ 123010	1200	3000	1000	1840	4395	3440	1339	150	1173	2250	7637
アテナ 152210	1500	2200	1000	2140	3595	3410	1639	150	1173	2250	6730
アテナ 153010	1500	3000	1000	2140	4395	3440	1639	150	1173	2250	9046
アテナ 152212	1500	2200	1200	2140	3595	3810	1639	150	1373	2250	6760
アテナ 153012	1500	3000	1200	2140	4395	3840	1639	150	1373	2250	9076

性能試験用の探査機構成:

HP-TMe/HP-THDe: 標準の力測定,探査機は10mm長,尖端の直径は4mm.

HP-S-X1:HP-S-X1S/HP-S-X1H/HP-S-X1C,探査機は長さ50mm,尖端直径は5mm.

性能指標は以下の条件で有効である.

標準環境温度: 18~22°C

環境温度の変化: 1°C/h - 2°C/24h

温度グラデーション: 1°C/m

相対湿度: 25% - 75%

合理的なDMIS2測定ソフトウェア:

ANSI,ISO,GB,PTBの標準認証を取得し,常に先進的な標準と先進的な設計コンセプトと同期しています国際的に人気のある I++ コントロールプロトコルを完全にサポートしています. ユーザーにやさしいシンプルなソフトウェアインターフェイス,ユニークなドラッグアンドドロップの高速操作,CADデータとのシームレスな接続. 100%のグラフィック可視化,測定から出力レポートまで,企業向けに完全な測定ソリューションを提供する.

合理的なDMISソフトウェアは CAD,薄壁,スキャンモジュールを統合し顧客の増加する測定ニーズを満たしています

合理的なDMISの特徴:

● IGES,STEP,DXF,STL,XYZなどのフォーマットをサポートします.

● CATIA,UG,PRO-E,Solidworks,Parasolidの直接読み取りインターフェースをサポートします.

● インテリジェント検出:検出経路のリアルタイムシミュレーション,検出経路の自動最適化

● 完全で迅速な許容量計算: GB,ISO,Y14 に準拠5, ANSI,DIN,AGMAその他の規格

● 多様なレポート出力; HTML,Excel,PDF,OUT,TXT形式をサポートする.

● 豊富な特殊モジュール:SPC統計分析,CCD複合画像,ラインレーザースキャン,刃分析,円筒型インボルトギア分析,カム分析,ネットワークプログラミング,ネットワークレポート

● 基本アルゴリズムは,PTB (Physical-Technical Bundesanstalt) によって認証されています.
