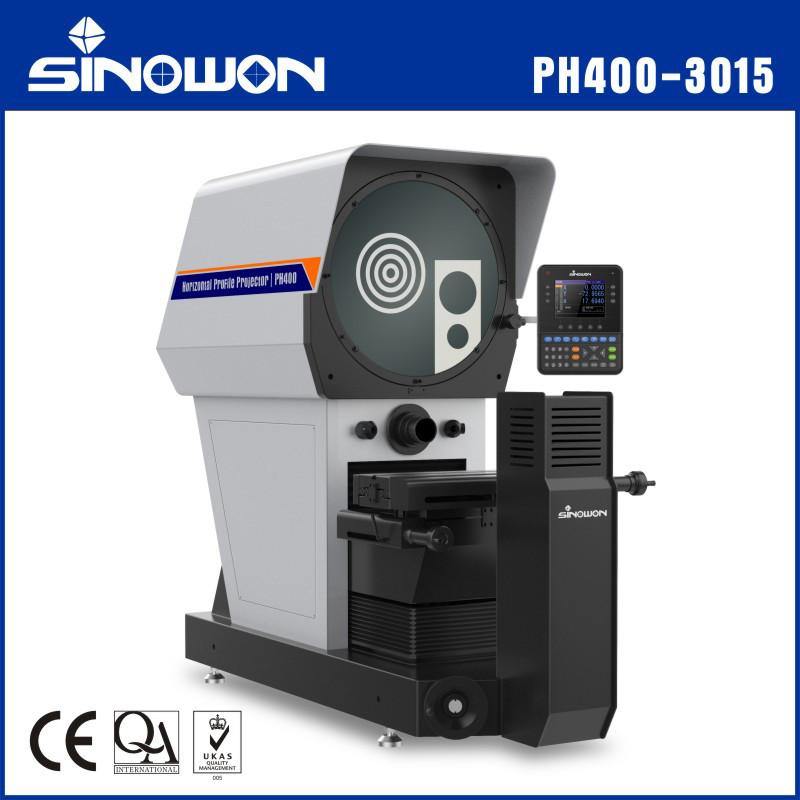

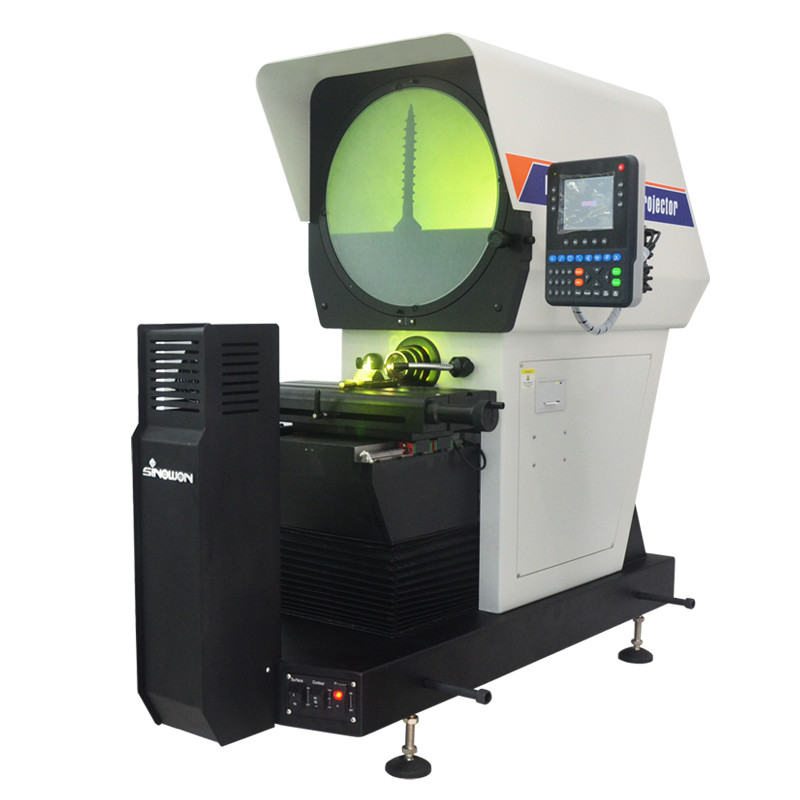

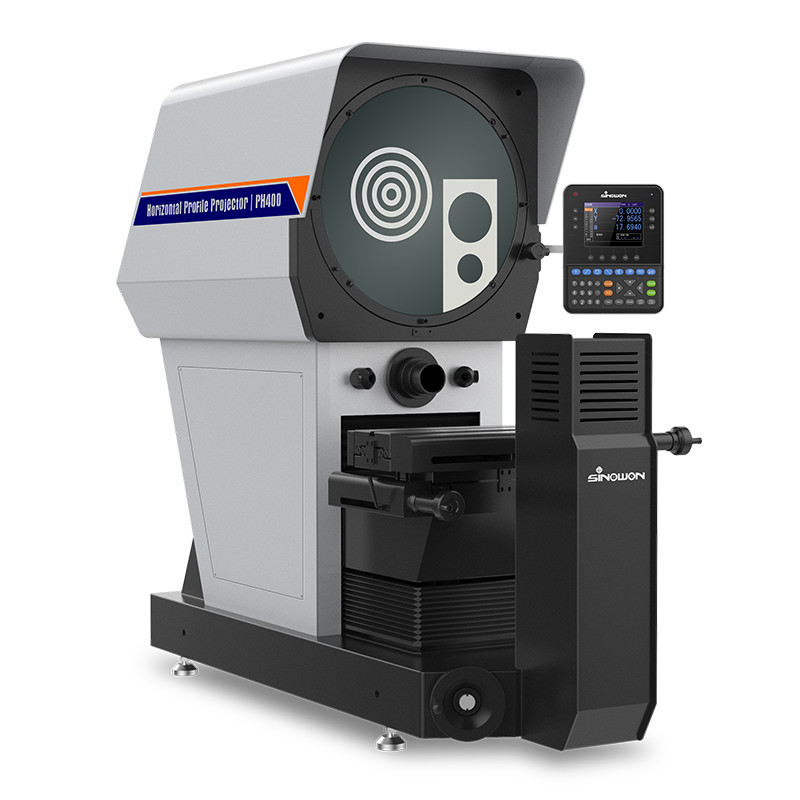

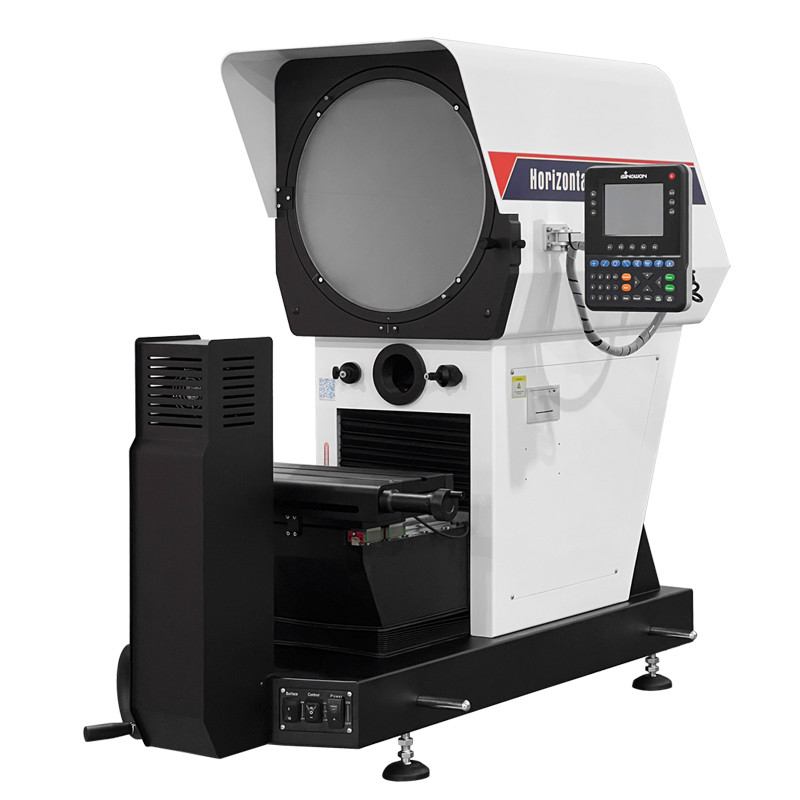

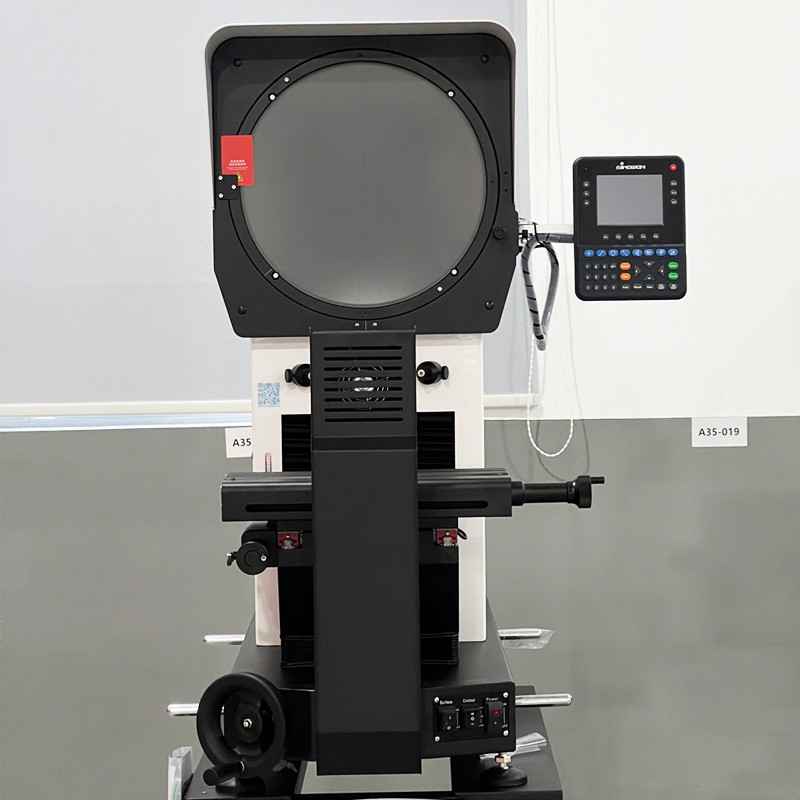

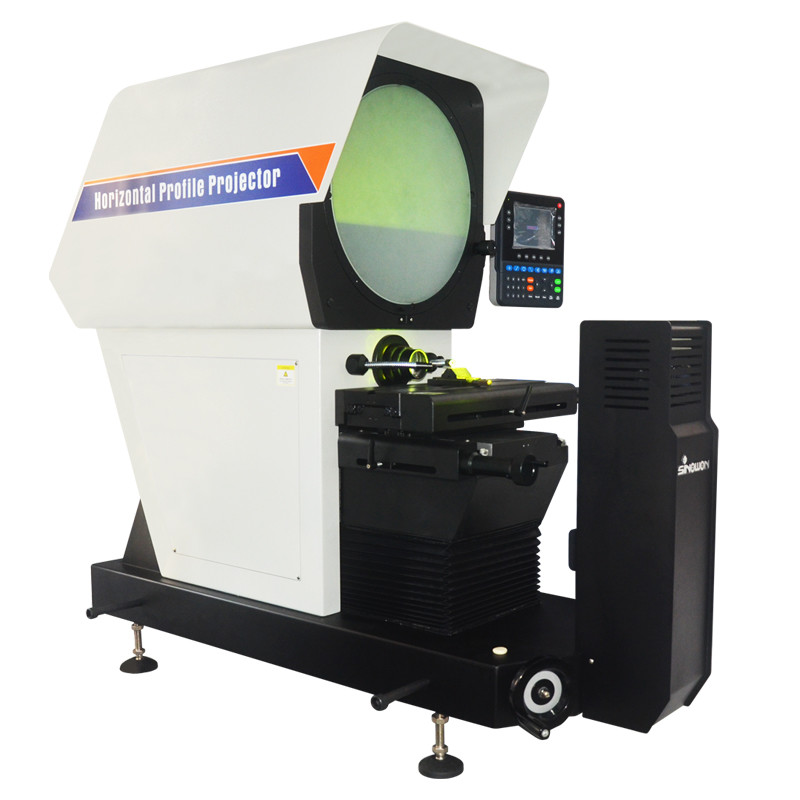

Ø400mm デジタル水平プロフィール プロジェクター PH400-3015
特徴:
仕様:
| 商品 | Ø400mmデジタル水平プロフィールプロジェクター |
| モード | PH400-3015 |
|
コード# |
512-400 |
| 作業ステージの大きさ | 455×126mm |
| 作業 ステージ 旅行 | 300×150mm |
| 集中する | 120mm |
| 精度 | ≤3+L/200 ((um) |
| 決議 | 0.0005mm |
| 荷重 | 15kg |
| スクリーン | 直径:412mm,測定範囲 ≥ Ø400 |
| 回転角 0~360° 解像度: 1°または 0.01° 精度 6° | |
| デジタル読み取り | DP400 多機能のカラフルなLCDデジタル読み取り |
| 照明 |
輪郭照明:3.2V/10W LED 表面照明:220V/130Wのハロゲンランプ |
| 労働環境 | 温度:20°C±5°C,湿度:40%~70%RH |
| 電源 | AC110V/60Hz; 220V/50Hz,200W |
| 尺寸 (L×W×H) | 1210*633*1455mm |
| パッケージの寸法 (L×W×H) | 1630*780*1500mm |
| 総体重/純体重 | 350kgから300kg |
レンズ:
| 拡大 | 5X (オプト) | 10X (STD) | 20X (オプト) | 50X (オプト) |
| 視野 | φ80mm | Φ40mm | Φ20mm | Φ8mm |
| 作業距離 | 65mm | 80mm | 67.7mm | 51.4mm |
カラースクリーン 多機能デジタル読み取り DP400
特徴:
Ø 5.6 彩色画面とシリコンタッチボタン 詳細情報,操作が簡単,使用寿命が長い
Ø 100個の永久画像要素を保存し,現在の日付を設定して保存できます.
Ø 多機能測定:点,直線,円,角,距離,長方形,螺栓糸,長方形,スロット,丸め,事前に設定,構造など
方向数値,1/2値,中間点,許可機能,コール機能,REC (記録) 機能,サイクル測定
Ø 3軸で切断と線形補償が可能で,測定精度が高く保証されます.
Ø 足スイッチ,プリンター,光学縁検知,その他の複数の補助測定ツールを接続できます.
Ø 極点系と座標系があり,ミリメートルとインチを表示し,簡単に移動できます.
誤った操作によるデータ偏差の可能性を防ぐために,パスワードの許可によって元の設定を変更することもできます.
Ø 複数の言語をサポートします:中国語,英語,その他の言語
仕様:
| モデル | DP400 |
| コード# | 510~340 |
| 言語 | 簡単な中国語,複雑な中国語,ポルトガル語,ドイツ語,英語など |
| LCD画面サイズ | 115mm×85mm |
| LCD画面の解像度 | 640*480 |
| デジタルディスプレイ範囲 | 8桁 (小数点付き) |
| 表示軸 | 3軸 (X,Y,Z/Q) |
| Z/Q表示モデル | 長さまたは角度 |
| 角度表示モデル | 度数,分数,第2度または度数 |
| 線形スケール信号 | 2つの90°相角差のTTL平方波またはACシナス波,駆動容量は10MA以上 |
| 線形スケール解像度 | 0.1m0.2m0.5mm,1mm,2mm,5mm |
| バウド率 | 4800,9600,14400,19200,38400,57600 |
| データ出力ポート | RS232,DB-9 親インターフェース |
| 操作キーボード | シリコンタッチタイプキーボード |
| 拡張ポート | フットスイッチ,プリンター,光学エッジファインダーなど |
| 入力電源 | AC90V-240V,15W |
| 運用環境 | 作業温度: 0°C~40°C 貯蔵温度:-10°C~60°C 相対湿度:<90%RH |
