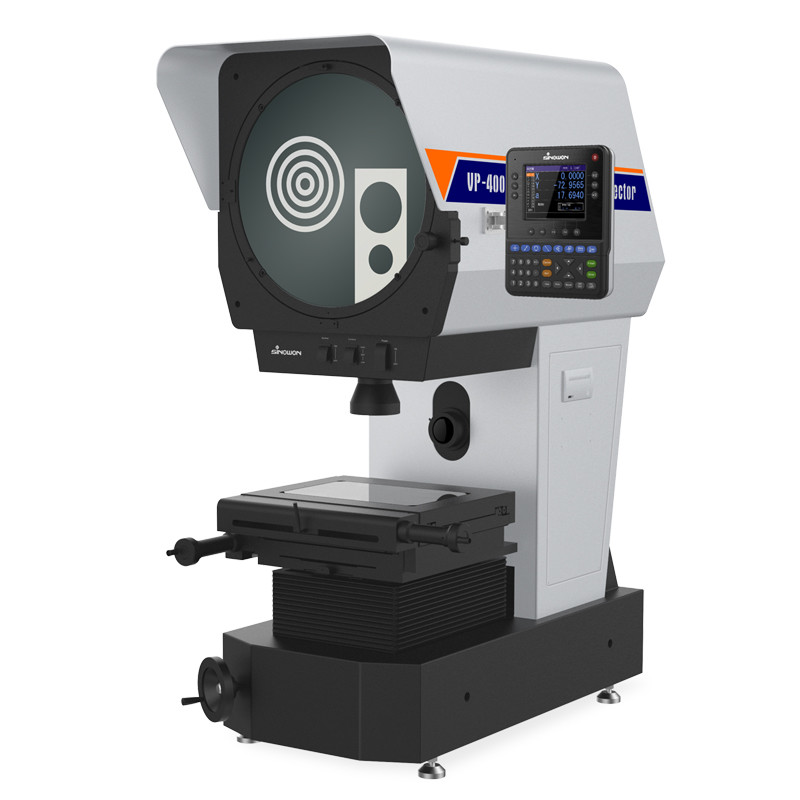

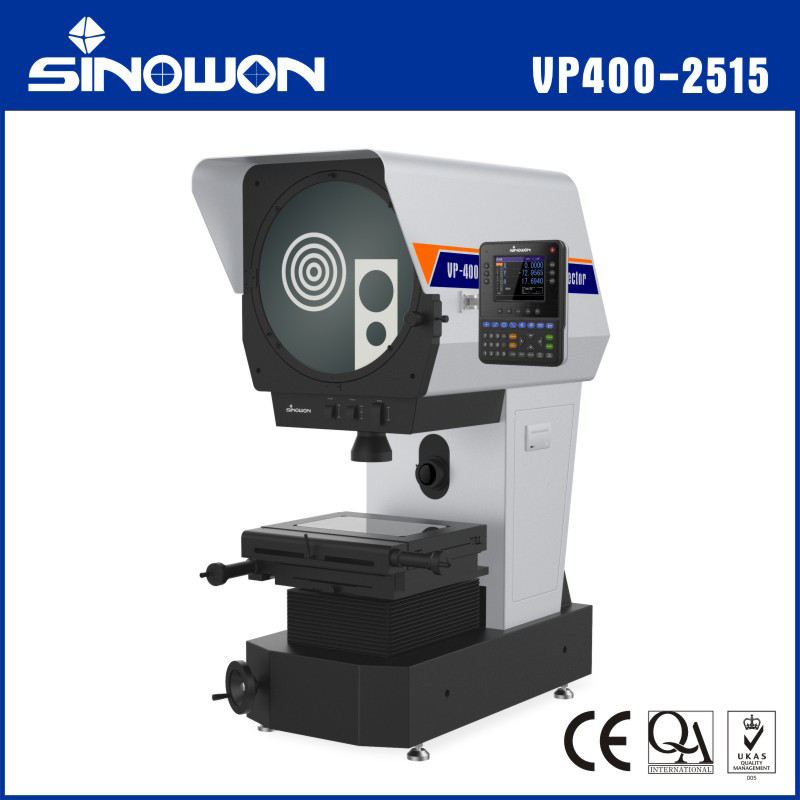

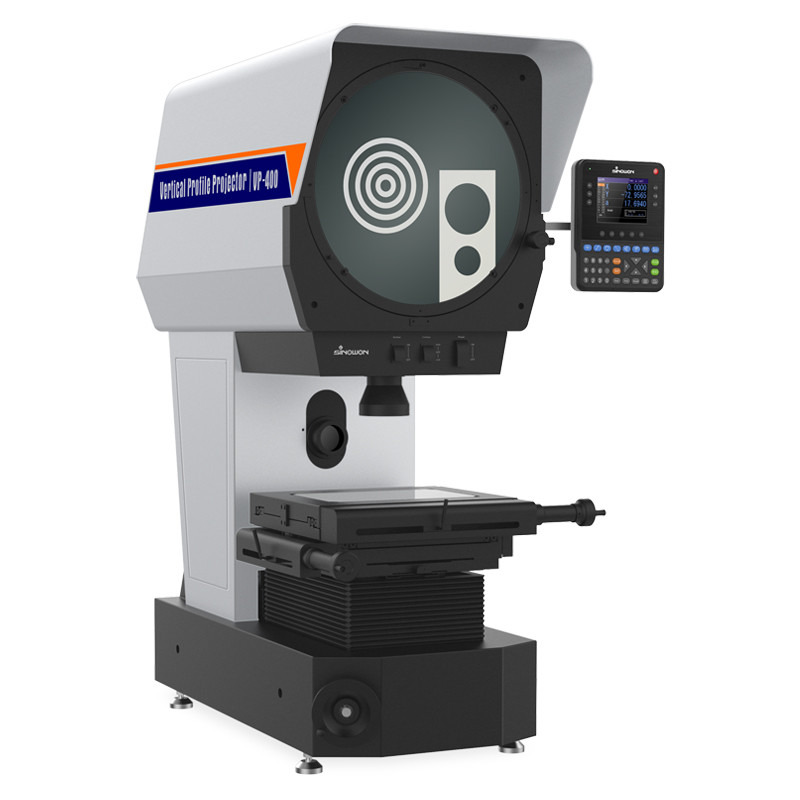

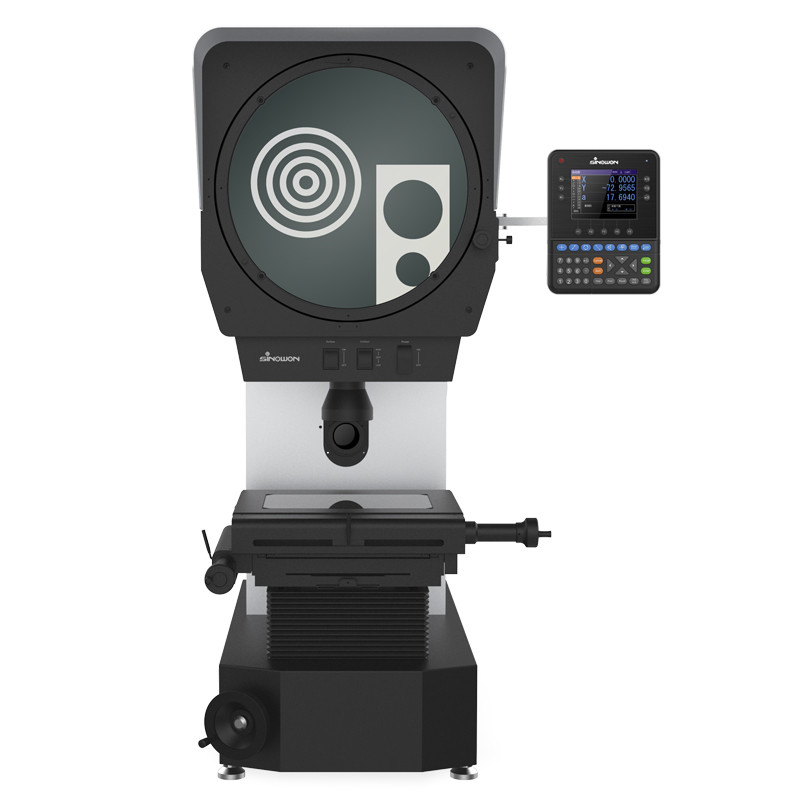

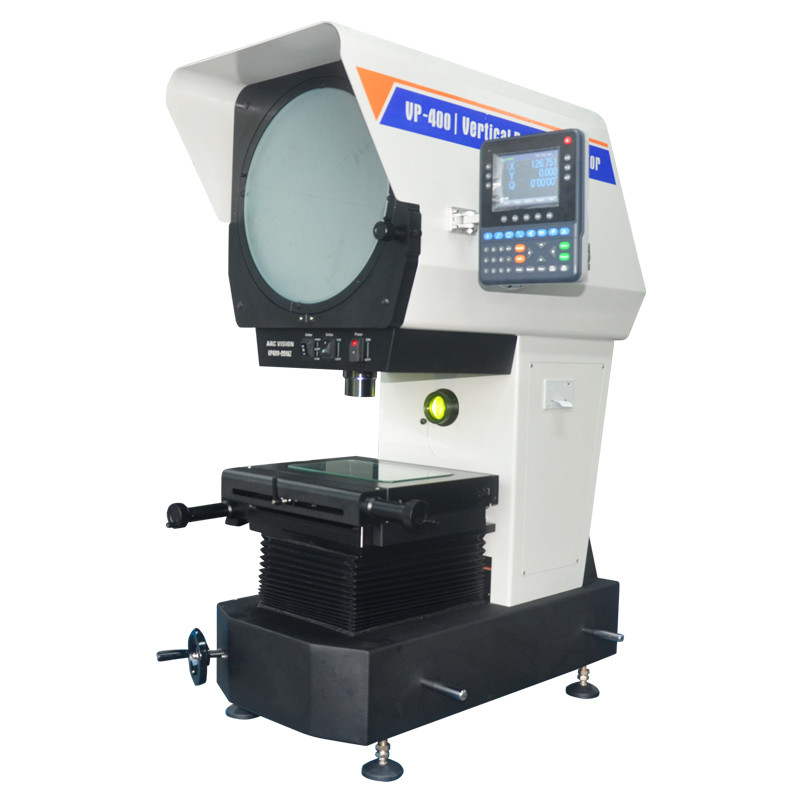

Ø400mmデジタル垂直プロファイルプロジェクターVP400-2515
特徴：
● リフティングシステムは、クロスローラーレールと精密スクリュードライブを採用しており、リフティングドライブをより快適で安定させます。
● コーティングプロセスリフレクター、より鮮明な画像と優れた防塵性。
● 異なるワークピースの要求を満たすために、調整可能な輪郭と表面照明。
● 高輝度で長寿命のLED照明を採用し、精密測定の要求を保証します。
● クリアな画像と0.08％未満の倍率誤差を持つ高解像度光学システム。
● 強力な二軸ファン冷却システムにより、使用寿命を大幅に向上させます。
● 強力でカラフルなDRO DP400により、高速かつ正確な2D測定を実現。
● 内蔵ミニプリンター、データの印刷と保存が可能。
● 標準10X対物レンズ、オプション5X、20X、50X対物レンズ、回転テーブル、フットスイッチ、クランプなど。
仕様：
| 商品 | Ø400mmデジタル垂直プロファイルプロジェクター | |

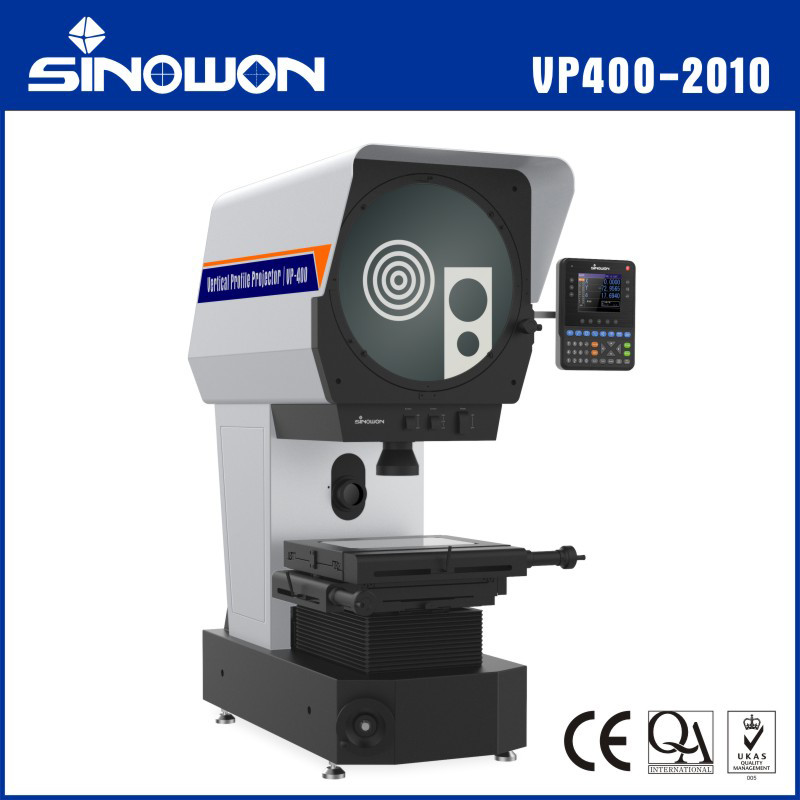

| 反転画像 | VP400-2010（#511-410） | VP400-2515（#511-420） |
| 正立画像 | VP400-2010Z（#511-410Z） | VP400-2515Z（#511-420Z） |
| 金属ステージサイズ | 308x408mm | 308x408mm |
| ガラスステージサイズ | 198x306mm | 198x306mm |
| ステージ移動量 | 200x100mm | 250x150mm |
| 製品寸法（L×W×H） | 1003x617x1309mm | 1003x617x1309mm |
| 梱包寸法（L×W×H） | 1200x800x1580mm | 1200x800x1580mm |
| フォーカス | 100mm | |
| 精度 | ≤3+L/200（um） | |
| 分解能 | 0.0005mm | |
| 耐荷重 | 10Kg | |
| スクリーン | 直径：φ412mm、測定範囲≥Ø400 | |
| 回転角度0〜360°、分解能：1または0.01°、精度6 | ||
| デジタル表示 | DP400（510-340）多機能カラフルLCDデジタル表示 | |
| 照明 |
輪郭照明：3.2V / 10W LED |
|
| 動作環境 | 温度20℃±5℃、湿度40％－70％RH | |
| 電源 | AC110V / 60Hz; 220V / 50Hz、150W | |
| 総重量/正味重量 | 280 / 230kg | 280 / 230kg |
対物レンズ：
| 倍率 | 5X（オプション） | 10X（標準） | 20X（オプション） | 50X（オプション） |
| 視野 | φ80mm | Φ40mm | Φ20mm | Φ8mm |
| 作動距離 | 65mm | 80mm | 67.7mm | 51.4mm |
標準付属品：
| 商品 | コード# | 商品 | コード# |
| デジタル表示DP400 | 510-340 | ミニプリンター | 581-901 |
| 10X対物レンズ | 511-110 | 電源ケーブル | 581-921 |
| 防塵カバー | 511-911 | スクリーンクランプデバイス | 581-341 |
カラースクリーン多機能デジタル表示DP400
特徴：
● 5.6〃カラースクリーンと密閉されたシリコンタッチボタン、完全な情報、使いやすい操作、長寿命。
● 100個の永久画像要素を保存し、現在の日付を設定して保存できます。
● 多機能測定：点、線、円、角度、距離、長方形、ねじ山、楕円、スロット、丸め、プリセット、構造など。
● 正方向または逆方向のカウント機能、1/2値、中間点、許可機能、呼び出し機能、REC（記録）機能、およびサイクル測定。
● 3軸でセクションと線形補正が利用可能で、測定精度を高度に保証します。
● フットスイッチ、プリンター、光学エッジ検出、その他の複数の補助測定ツールを接続できます。
● 極座標系と座標系を使用し、ミリメートルとインチを表示でき、簡単に切り替えることができます。
● 独立したパスワード許可機能により、誤った操作によるデータ偏差の可能性を防ぎ、パスワード許可によって元の設定を変更することもできます。
● 複数の言語をサポート：中国語、英語、その他の言語。
仕様：
| モデル | DP400 |
| コード# | 510-340 |
| 言語 | 簡体字中国語、繁体字中国語、ポルトガル語、ドイツ語、英語など |
| LCD画面サイズ | 115mm×85mm |
| LCD画面解像度 | 640 * 480 |
| デジタル表示範囲 | 8桁（小数点付き） |
| 表示軸 | 3軸（X、Y、Z / Q） |
| Z / Q表示モデル | 長さまたは角度 |
| 角度表示モデル | 度、分、秒または度 |
| リニアスケール信号 | TTL矩形波または2つの90°位相角差のAC正弦波、ドライブ容量は10MAより大きい |
| リニアスケール分解能 | 0.1um、0.2um、0.5um、1um、2um、5um |
| ボーレート | 4800、9600、14400、19200、38400、57600 |
| データ出力ポート | RS232、DB-9親インターフェース |
| 操作キーボード | 密閉型シリコンタッチ式キーボード |
| 拡張ポート | フットスイッチ、プリンター、光学エッジファインダーなど |
| 入力電源 | AC90V-240V、15W |
| 動作環境 | 動作温度：0℃～40℃;保管温度：-10℃～60℃;相対湿度：<90%RH |
