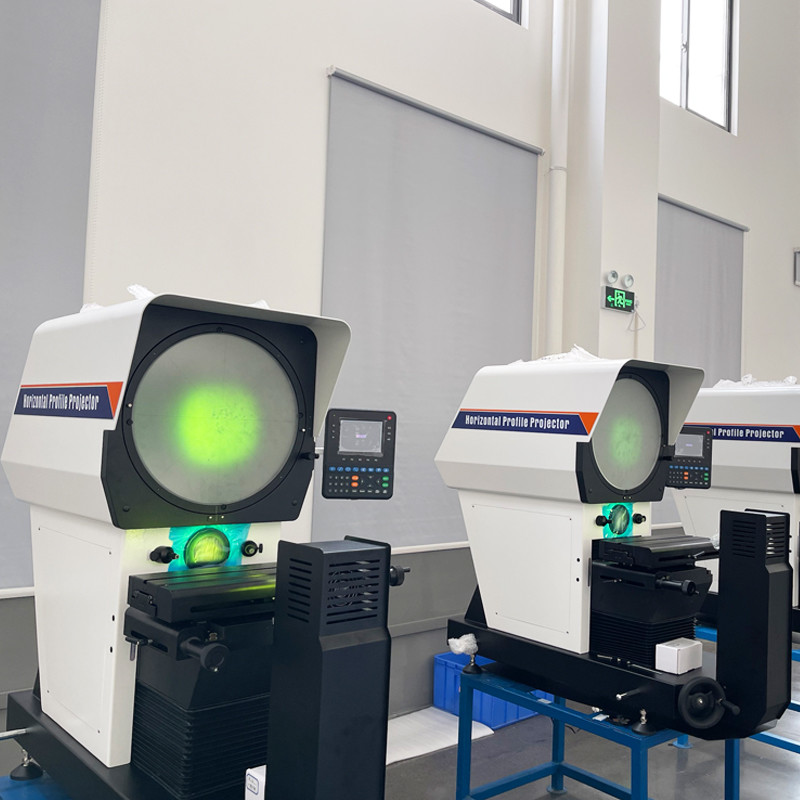

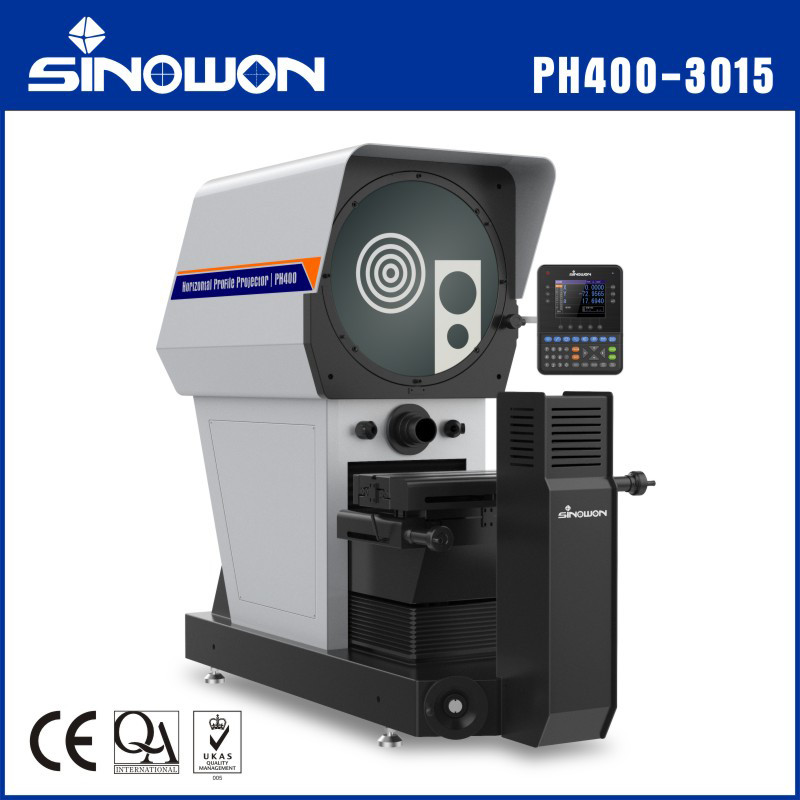

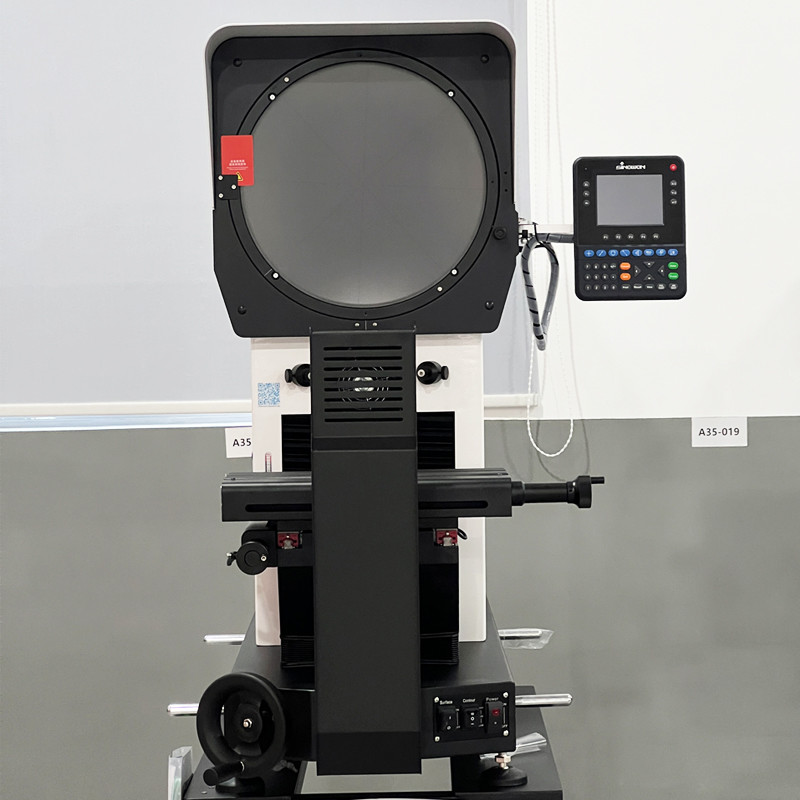

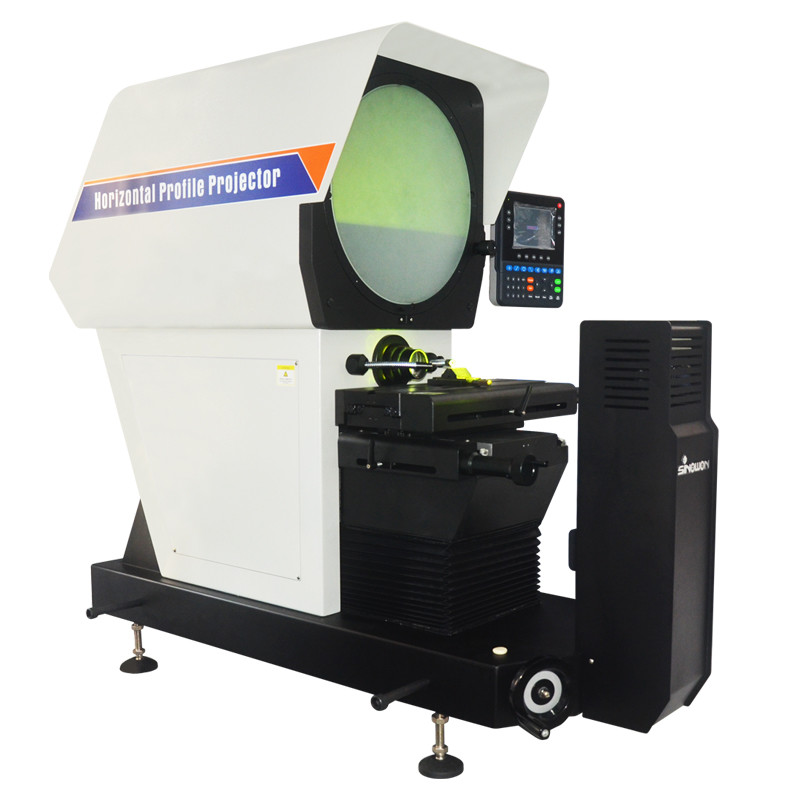

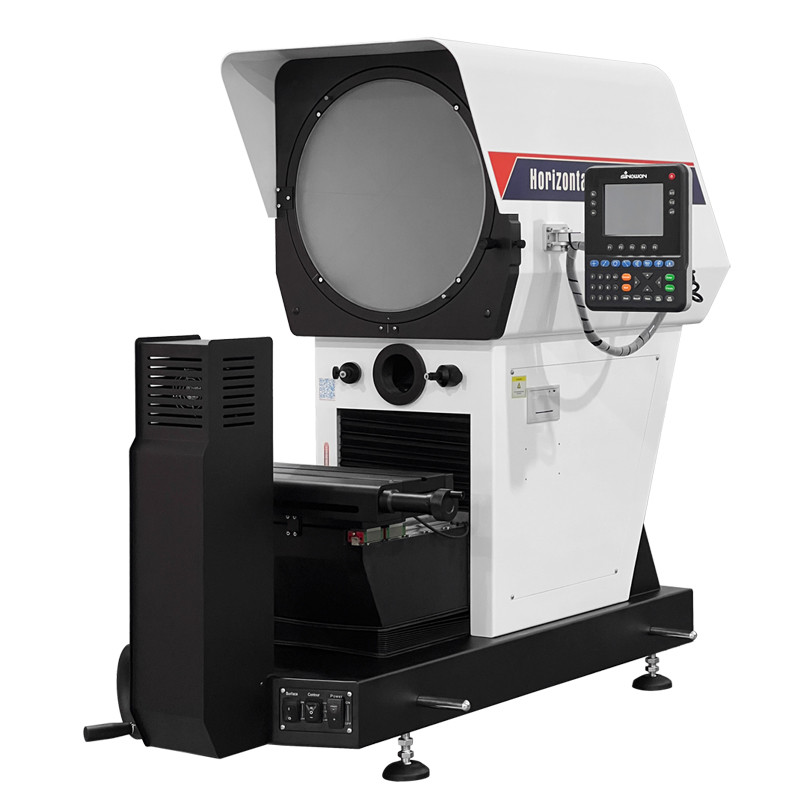

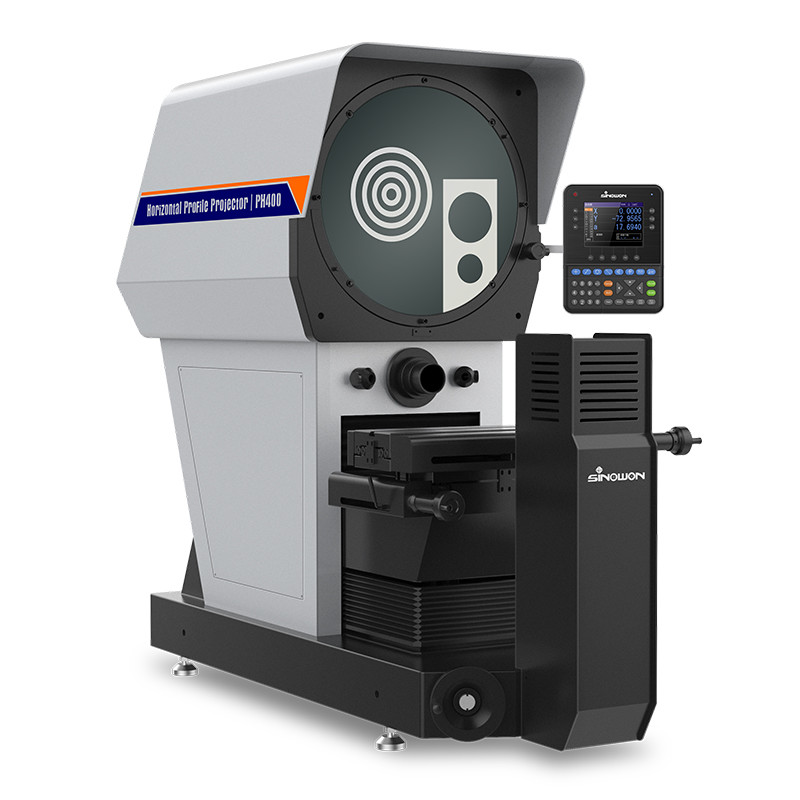

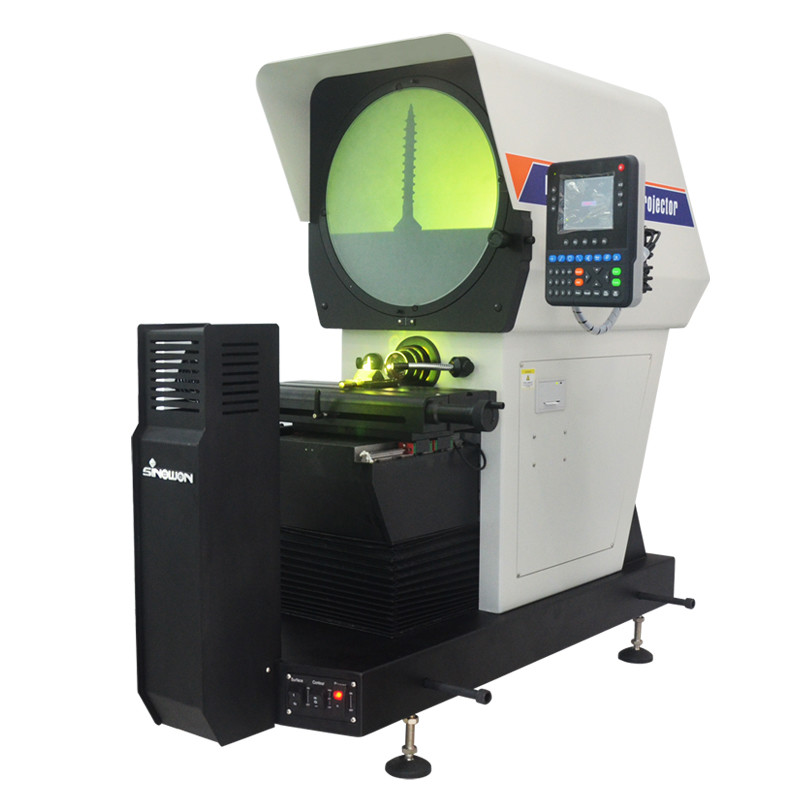

Ø400mmデジタル水平プロファイルプロジェクターPH400-3015
特徴:
製品の用途:
プロファイルプロジェクターは、測定または比較に使用される測定デバイスです。投影ボックス、本体、作業台で構成されています。機械製造業、計器、金型、工具、軽工業、電子時計および時計業界の工場や鉱山に関連する測定室やワークショップで広く使用されています。パターン、打ち抜き部品、カム、ねじ、歯車、成形ファイル、ねじタップ、さまざまな切削工具、工具、部品など、さまざまな複雑なワークピースの輪郭と表面形状を検出することもできます。
仕様:
| 商品 | Ø400mmデジタル水平プロファイルプロジェクター |
| モード | PH400-3015 |
コード# | 512-400 |
| 作業ステージサイズ | 455x126mm |
| 作業ステージ移動距離 | 300x150mm |
| フォーカス | 120mm |
| 精度 | ≤3+L/200(um) |
| 解像度 | 0.0005mm |
| 積載重量 | 15Kg |
| スクリーン | 直径：412mm、測定範囲≥Ø400 |
| 回転角度0〜360° ;解像度：1’または0.01°、精度6’ | |
| デジタル表示 | DP400多機能カラフルLCDデジタル表示 |
| 照明 | 輪郭照明：3.2V/10W LED |
| 作業環境 | 温度：20℃±5℃、湿度：40％〜70％RH |
| 電源 | AC110V/60Hz; 220V/50Hz、200W |
| 寸法（L×W×H） | 1210*633*1455mm |
| 梱包寸法（L×W×H） | 1630*780*1500mm |
| 総/正味重量 | 350/300kg |
対物レンズ:
| 倍率 | 5X（オプション） | 10X（標準） | 20X（オプション） | 50X（オプション） |
| 視野 | φ80mm | Φ40mm | Φ20mm | Φ8mm |
| 作動距離 | 65mm | 80mm | 67.7mm | 51.4mm |
カラースクリーン多機能デジタル表示DP400
特徴:
Ø 5.6〃カラースクリーンと密閉シリコンタッチボタン、完全な情報、フレンドリーな操作、長寿命;
Ø 100個の永久画像要素を保存し、現在の日付を設定して保存できます;
Ø 多機能測定：点、線、円、角度、距離、長方形、ねじ山、楕円、スロット、丸め、プリセット、構造など;
Ø 正方向または逆方向のカウント機能、1/2値、中間点、許可機能、呼び出し機能、REC（記録）機能、およびサイクル測定;
Ø 3軸でセクションと線形補正が利用可能で、測定精度を高度に保証します;
Ø フットスイッチ、プリンター、光学エッジ検出器、その他の複数の補助測定ツールを接続できます;
Ø 極座標系と座標系を使用し、ミリメートルとインチを表示でき、簡単に切り替えることができます;
Ø 独立したパスワード許可機能により、誤った操作によるデータ偏差の可能性を防ぎ、パスワード許可によって元の設定を変更することもできます;
Ø 複数の言語をサポート：中国語、英語、その他の言語。
仕様:
| モデル | DP400 |
| コード# | 510-340 |
| 言語 | 簡体字中国語、繁体字中国語、ポルトガル語、ドイツ語、英語など |
| LCD画面サイズ | 115mm×85mm |
| LCD画面解像度 | 640*480 |
| デジタル表示範囲 | 8桁（小数点付き） |
| 表示軸 | 3軸（X、Y、Z/Q） |
| Z/Q表示モデル | 長さまたは角度 |
| 角度表示モデル | 度、分、秒または度 |
| リニアスケール信号 | TTL方形波または2つの90°位相角差のAC正弦波、駆動容量は10MAより大きい |
| リニアスケール解像度 | 0.1um、0.2um、0.5um、1um、2um、5um |
| ボーレート | 4800、9600、14400、19200、38400、57600 |
| データ出力ポート | RS232、DB-9親インターフェース |
| 操作キーボード | 密閉シリコンタッチタイプキーボード |
| 拡張ポート | フットスイッチ、プリンター、光学エッジファインダーなど |
| 入力電源 | AC90V-240V、15W |
| 動作環境 | 動作温度：0℃〜40℃;保管温度：-10℃〜60℃;相対湿度:<90%RH |
