大幅な視野のフラッシュ測定,高精度,自動化という特徴を持つ 遠視画像処理とインテリジェント画像処理ソフトウェアはあらゆる測定作業が 非常に効率的になります測定範囲に作業部位を置き,ボタンを押す試験データが瞬時に完了した後,作業部品の2次元寸法はすべて自動的に輸出されます..
産業用用途:
これは,機械,電子機器,模具,注射鋳造,ハードウェア,ゴム,低電圧電気機器などの小型の製品や部品のバッチでの急速測定に使用されています.磁気材料精密スタンプ,コネクタ,端末,携帯電話,家電,回路板,医療機器,時計,切削ツールなど
製品の特徴:
l 試験の精度を確保するために,サブピクセルエッジ検出,自動デブリング,異常点除去,最小正方位回帰などの画像処理アルゴリズムが使用されます.
試験台を動かさずに全体的な画像測定を可能にし,高速で高精度で測定を可能にすることで,次元測定の慣習を破ります.
■ 試料の形状と方向は,繰り返し位置付けせずに自動的に記憶できます. 作業台を配置した後,ボタンを一つ押すだけで測定できます.
l 複数のパーツと試験要素を自動的に識別した後,機器が自動的に測定するので,バッチ測定に適しています.
l 測定値が記録され,自動的に出力され,テストデータの適用をより便利にするために統計と分析が行われます.
高い深度で低歪みのテレセントリックレンズが使用され,端がはっきりした画像を保証し,歪みがなく,実際の製品サイズを回復し,測定誤りを排除します.測定の正確性と可複性を確保する.
l 効率的なバッチ測定は測定時間を大幅に短縮し,測定効率を向上させ,労働コストを削減し,人間の誤りを排除します.
技術パラメータ:

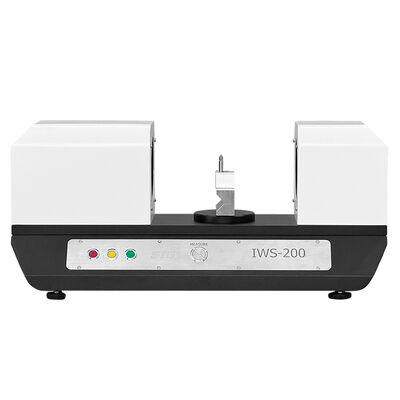

| 商品 | 水平瞬視測定システム |
| モデル | IWS-200 |
| コード # | 500〜200 |
| 測定範囲 | φ100mm ステージ外径120mm |
| 作業距離 | 145mm (固定,ステージの中心に) |
| 測定精度 | ±2.0μm |
| 繰り返し の 正確 性 | ±0.5μm |
| 画像センサー (ピクセル) | 1インチUSB3.0カメラ,2000Wピクセル |
| 照明システム | 平行の下部光源,表面リングライトはオプション |
| レンズ | シングルグルーフィケーションテレセントリックレンズ |
| フィールド深さ | 12mm |
| 労働環境 | 温度:0°~45°C |
| 湿度:45%~75%RH | |
| 振動:<0.002g,<15Hz | |
| 測定ソフトウェア | Geomea専用"ボタンのフラッシュ測定ソフト |
| 試験時間 | <5S (試験サイズ100個未満) |
| 出力データ | 自動出力テストデータレポート |
| 測定機能 | 2次元測定:点,直線,円,弧,角,距離,長方形,O環,溝,長方形,平行性 |
| 補助機能 | 交差点,平行,垂直,接点,等価 |
| ゲオメトリカル・トレランス |
寸法容量,位置容量,形状および位置容量 (位置,同心度,垂直度,平行性,真の丸さ,真の直さ,輪郭など) |
| マシン キャリア 容量 | 20kg |
| オペレーティングシステム | WIN10,32/64ビットオペレーティングシステムのサポート |
| 操作言語 | 英語,簡体字中国語,伝統的な中国語,他の言語を追加することができます |
| 電源 | 220V/50Hz/10A |
| 概要の寸法 (D)WH) | (715*263*318) mm (ディスプレイを除く) |
| 純重量 | 31kg |
