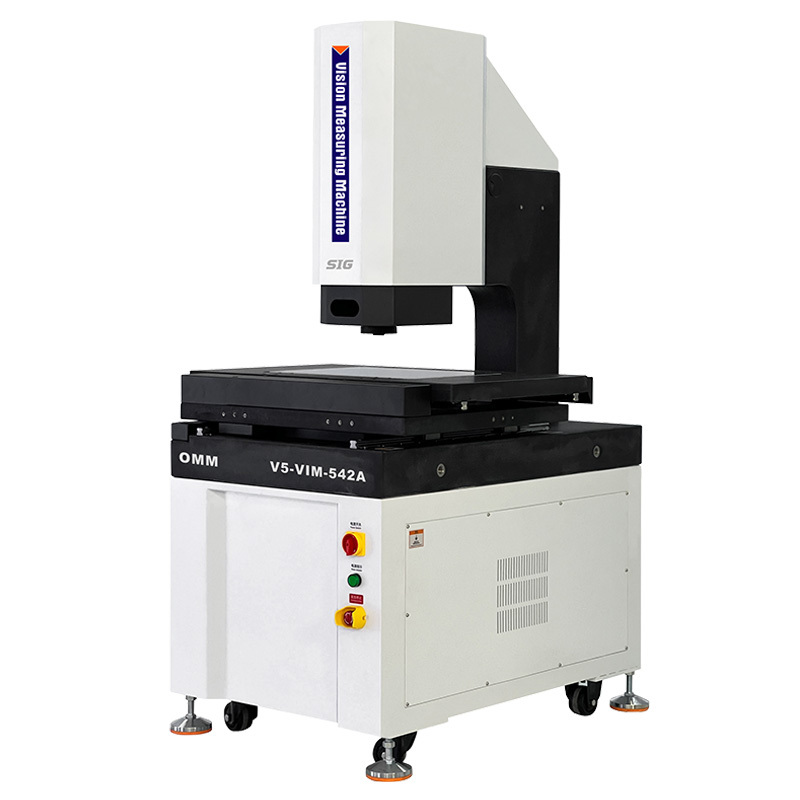

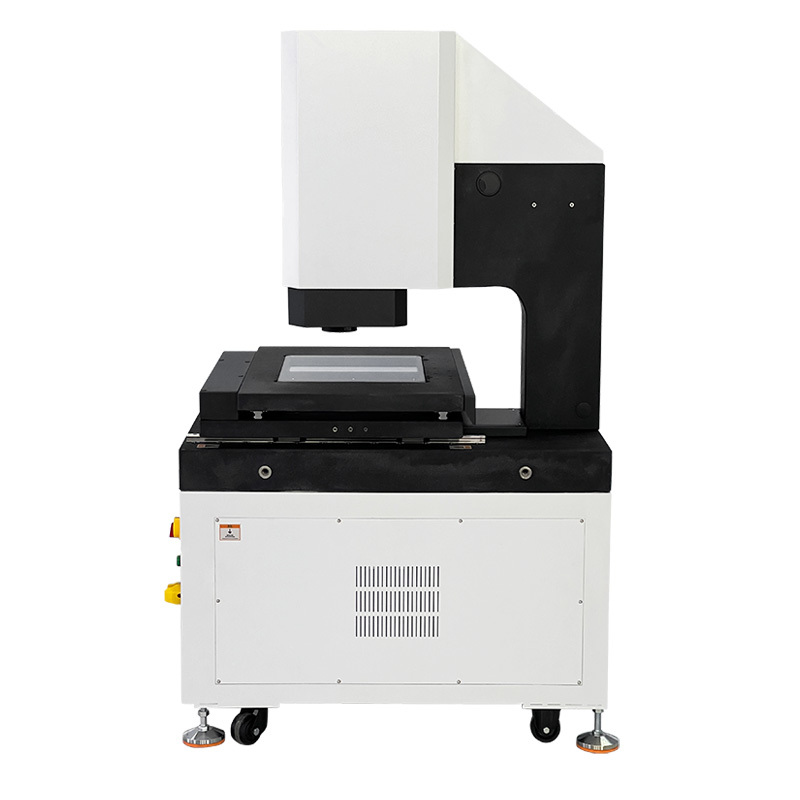

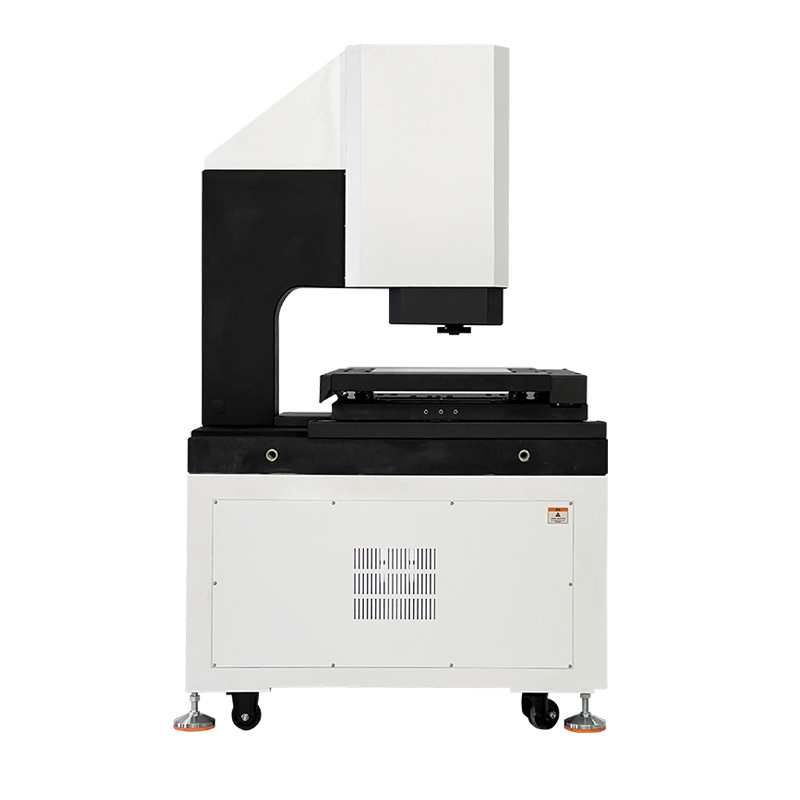

カンチレバー自動視力計測機 V5-VIMシリーズ
製品特性:
XYZ 3軸自動精密制御,正確な位置付け
グラニットベースと柱,安定性
精密な線形導体,磨き級のボールスクリュー,ACサーボモーター等により,運動システムの精度と安定性を確保する.
l システムの位置付け精度と測定精度を確保するための高精度0.5μmのグリッドライナー
l 高解像度のデジタルカメラにより,明確な観測と正確な測定の必要性を満たす.
6.5X高解像度光学レンズ,精密なズーム,一度のピクセル修正
プログラム制御の5リング8エリアLED表面照明と並行LEDコンートライトシステムは,256レベルの明るさ調整を知的に実現します.
l 自動ビジョン測定ソフト iMeasuring 強力で操作が簡単です
仕様:
| 商品 | カンチレバー自動視力計測機 V5-VIMシリーズ | |||||
| モデル | V5-VIM-322 | V5-VIM-432 | V5-VIM-542 | V5-VIM-652 | ||
| X/Y軸移動 (mm) | 300*200 | 400*300 | 500*400 | 600*500 | ||
| 精度* | E1x,y | 2.0+L/200(um) | ||||
| E1xy | 3.0+L/200(um) | |||||
| E1z | 4.0+L/200(um) | |||||
| Z軸移動 (mm) | 200mm (300mm/400mmまで上げてもいい) | |||||
| 秤の解像度 | 高精度ガラスのグリッドリーナー,解像度0.5um | |||||
| 作業台材料 | グランイト | |||||
| 誘導モード | 高精度線形ガイド,ダブルトラックダブルスライダーガイド | |||||
| 動作モード | ジョイスティックコントローラ マウスの操作 自動検出プログラム | |||||
| 動作方式 | リモコンハンドル マウス操作 プログラム自動検出 | |||||
|
照明 システム |
輪郭 | LED並列コンターライト | ||||
| 表面 | 0~255 ステップレス調節可能 8 ディビジョン LED 表面照明 | |||||
| コアキシアル | オプションの高明るさ点 LEDライト | |||||
| ビデオシステム | "高解像度 デジタル カメラ" 1/2.9 | |||||
| 6.5X電子フィードバックズーム レンズズズーム745EF 光学拡大:0.7X-4.5X,ビデオ拡大28X~180X | ||||||
| 測定ソフトウェア | i測定 | |||||
| オペレーティングシステム | WIN10/11-32/64ビットオペレーティングシステムをサポートする. | |||||
| 言語 | 英語,簡体字中国語,伝統的な中国語,他の言語のバージョンを追加することができます. | |||||
| 労働環境 | 温度は20°Cから2°Cで,温度変化は1°C/h未満;湿度30%~80%RH;振動は<0.02g,≤15Hz. | |||||
| 電源 | 220V/50Hz/10A | |||||
| 機械のベアリング | 0~30Kg (究極の負荷容量:50Kg) | |||||
| サイズ (WxDxH) mm | 789*636*1640 | 1033*820*1685 | 1213*940*1705 | 1453*1120*1725 | ||
| 純重量 (kg) | 396 | 466 | 560 | 796 | ||
| 選択可能な設定 | 電子フィードバックズームレンズ コアシアルライト 電気ズームレンズ 接触探査機 ホワイトスポットスペクトル 3Dカメラ 無線ブルートゥース リモコン | |||||
注記:
L は長さ (mm) で,Z 軸の機械的精度と焦点精度は,作業部品の表面と大きく関係しています.
拡大は推定値で,モニターの寸法と解像度に関係しています.
0.5Xまたは2X対象は,必要に応じてオプションで利用できます.
製品構成モデルの説明 (Vの例)5VIM432 について:
| 製品カテゴリー | 2.5D | 3D | 2.5D | 3D |
| 商品 |
2.5D自動視力 測定機 |
3D自動 接触と視力 測定機 |
2.5D 自動 レーザースキャンと視力 測定機 |
3D自動多感覚 測定機 |
| モデル | V5-VIM-432A | V5-VIM-432B | V5-VIM-432C | V5-VIM-432D |
| タイプ | A について | B について | C について | D |
| 重要性 | オプティカルズームレンズセンサー | ズームレンズセンサーと接触探査機センサー | ズームレンズセンサーとレーザーセンサー | ズームレンズセンサー,コンタクトプロブセンサー,レーザーセンサー |
| 接触探査機 | 持っていない | MCPキット1 | 持っていない | MCPキット1 |
| レーザーモジュール | 持っていない | 持っていない | オムロンレーザー | オムロンレーザー |
| ソフトウェアバージョン | i測定41 | i測定42 | 測定する5.0 | 測定する5.1 |
カンチレバー自動視力測定機械のモデルと仕様:
| モデル | コード# | モデル | コード# | モデル | コード# | モデル | コード# |
| V5-VIM-322A | 527-120G | V5-VIM-432A | 527〜120H | V5-VIM-542A | 527〜120J | V5-VIM-652A | 527-120K |
| V5-VIM-322B | 527-220G | V5-VIM-432B | 527〜220H | V5-VIM-542B | 527〜220J | V5-VIM-652B | 527〜220K |
| V5-VIM-322C | 527-320G | V5-VIM-432C | 527~320H | V5-VIM-542C | 527〜320J | V5-VIM-652C | 527~320K |
| V5-VIM-322D | 527〜420G | V5-VIM-432D | 527〜420H | V5-VIM-542D | 527〜420J | V5-VIM-652D | 527~420K |
カンチレバー自動視力計測機 V5シリーズ測定空間:
| 旅行 | モデル | 精度 | X軸移動 mm | Y軸 移動 mm | Z 軸 移動 mm | Z軸 パーソナライズされた移動 mm | |
| E1x,y | E1z | ||||||
| 300×200×200 | V5-VIM-322 | 2+L/200 | 4.0+L/200 | 300mm | 200mm | 200mm | 250mm |
| 400×300×200 | V5-VIM-432 | 2+L/200 | 4.0+L/200 | 400mm | 300mm | 200mm | 300mm |
| 500×400×200 | V5-VIM-542 | 2+L/200 | 4.0+L/200 | 500mm | 400mm | 200mm | 400mm |
| 600×500×200 | V5-VIM-652 | 2+L/200 | 4.0+L/200 | 600mm | 400mm | 200mm | 400mm |
他の旅行の仕様もカスタマイズできます
