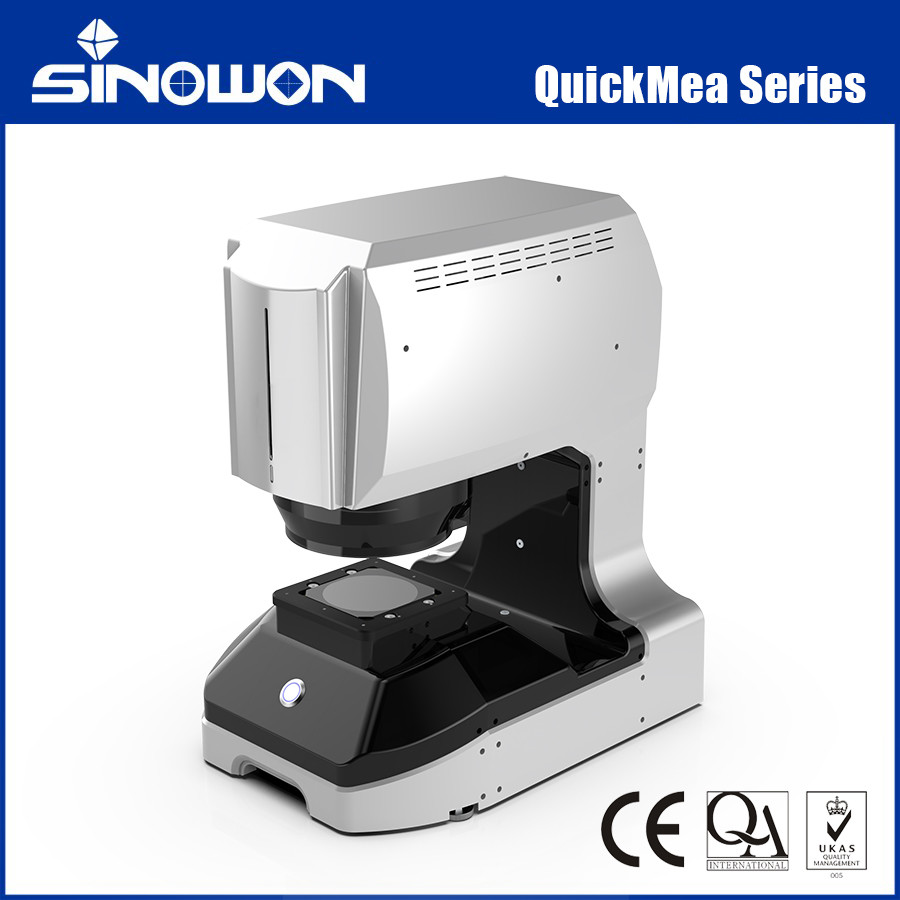

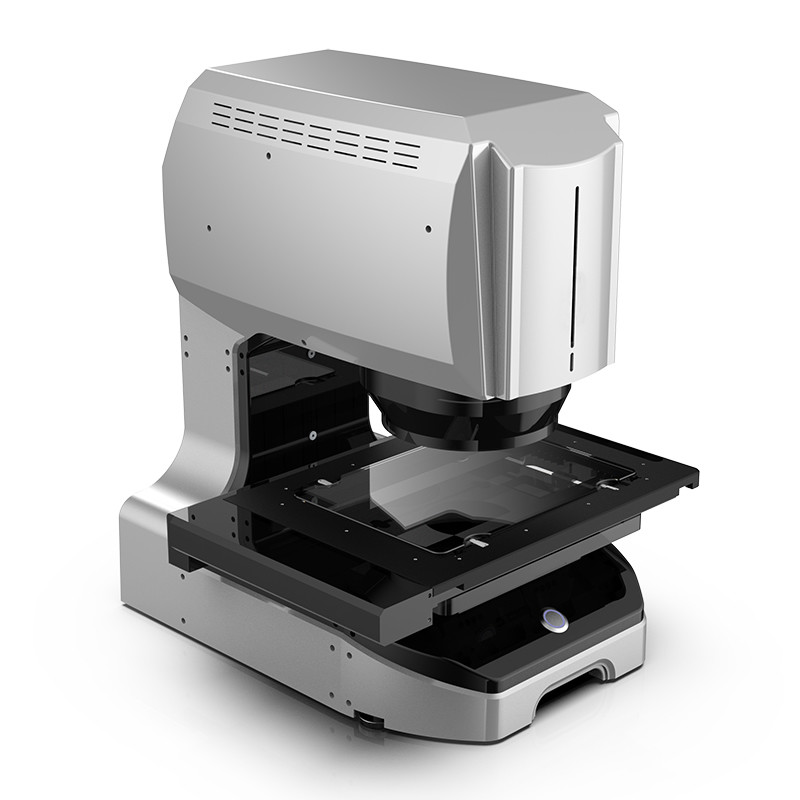

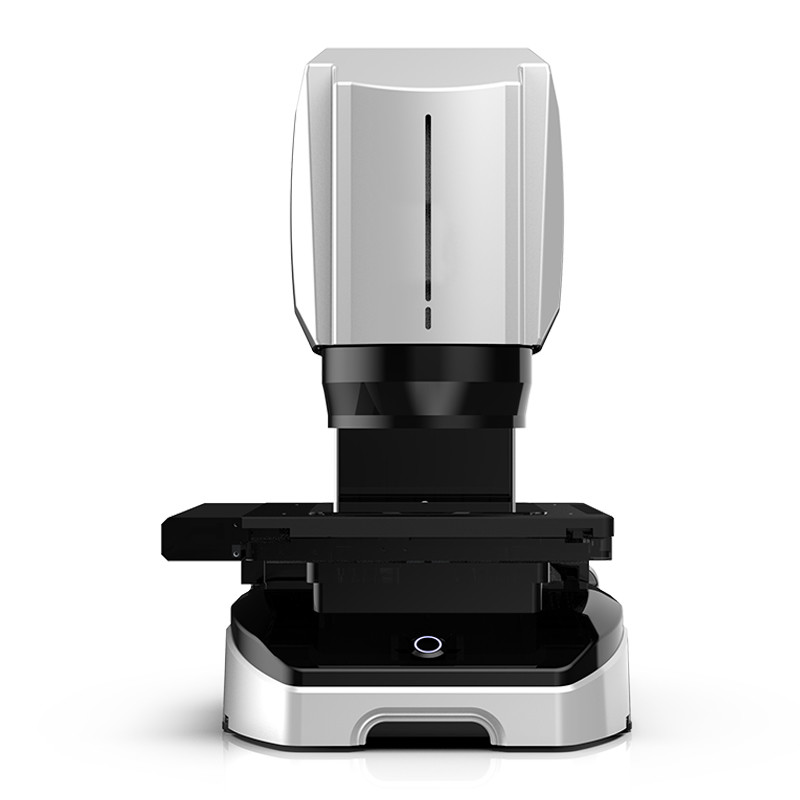

Instant Vision System QuickMeaシリーズ
製品特性c:
卓上型インスタント測定システム
● テーブル構造、コンパクトサイズ、扱いやすさ。
● ワンボタン測定、IO信号との組み合わせで自動測定も可能。
● レポートはデータ管理システムに自動的にアップロードできます。
表面光下での高精度測定
● 二重倍率テレセントリックレンズと2つの20MPカメラを搭載、自動マルチアングル表面光とオプションの同軸表面光。
● 独立した強力なAIエッジ計算アルゴリズムにより、表面の正確なエッジ検索を容易に実現し、境界の乱雑さに対して無効な領域をフィルタリングできます。
● 表面光の測定再現性も、底面光と同等のレベルに達することができます。
高速測定と簡単な操作
● サンプル測定のための位置決めは不要で、サンプルは任意の場所に配置できます。
● 1秒間に100の寸法、512の特徴を測定でき、測定時間を大幅に短縮します。
● ソフトウェアの操作インターフェースはシンプルで理解しやすく、測定プログラムとパラメータ設定を簡単に記述できます。
● 自動フォーカスにより、焦点距離による誤差を排除します。
● 自動位置決めと自動測定機能により、誰でもワンボタンで安定した測定結果を得ることができます。
便利 | ワンボタン測定
強力なハードウェアの組み合わせ | 高精度測定
低収差二重倍率テレセントリック二重レンズと2つの20MPカメラを搭載、自動マルチアングル表面光とオプションの同軸表面光。独立した強力なAIエッジ計算アルゴリズムにより、表面の正確なエッジ検索を容易に実現し、境界の乱雑さに対して無効な領域をフィルタリングできます。表面光の測定再現性も、底面光と同等のレベルに達することができます。
低収差二重倍率テレセントリック二重レンズ
テレセントリックレンズの設計により、光学収差が低減され、画像がより現実的で正確になります。これは、高精度測定を必要とするアプリケーション、つまりワークピースを任意の位置に配置して正確な測定結果を得ることができる場合に特に重要です。
自動光学フォーカス
二重テレセントリック光学レンズを搭載し、測定位置に応じて自動的にフォーカスし、人員の調整時間を短縮します。
新しい大判画面イメージe、mより高い精度を得るための単位サイズあたりのピクセル数
従来のレンズと比較して、より高い画像精度。
20MP高精度CDD
1’’20メガピクセルの白黒カメラを使用し、ピクセル数を従来のモデルの2倍に増やし、これまで観察が難しかった微細なエッジも観察できるようになりました。可動測定、視野切り替えにより、高精度で広視野の測定を実現し、精度を向上させ、測定時間を短縮します。
デュアル視野切り替え可能な光学システム
広視野と高精度を同時に測定し、より高速かつスマートに実現します。
サブ-ピクセル画像処理
1ピクセルを100個の等しい部分に分割してエッジを検出し、計算します。
異常の自動除去
抽出されたエッジにバリや欠陥がある場合、自動的に異常を除去します
調整可能な光源
複数の照明ユニットを1つにまとめ、マルチアングル表面光をリフトアップ。ソフトウェアには光自動調整機能が搭載されています。内蔵の明るさセンサーを介してさまざまな周囲光源に対応し、システムは自動的に最適な照明条件に調整できます。
広範な照明システム
複数の可変光学照明システムを搭載し、表面光サポートは上下に移動し、幅広い測定フィールド量に適しています。
新しい自社開発ソフトウェア
Quickmeaソフトウェアは、プロフェッショナルなビジョン測定ソフトウェアであり、Sinowonが独自に開発し、独自の知的財産権を持っています。Quickmeaソフトウェアは、使いやすいユーザーインターフェース、強力で実用的な機能を備えています。迅速な操作に便利です。さらに、ユーザーの要件に応じてカスタマイズできるため、作業効率をより効果的に向上させることができます。
機能紹介
| クイックツール |
座標系（位置決め、点-線、線-線）、ベース（点、線、円、弧）、角度（線-線）, 距離（線-線、点-線、点-点、円-円、円-線、円-点） |
| 補助ツール | 点（中点、交点）、複合エッジ（線、円）、線（中心線、垂直線、平行線、接線、点を通る線、近似直線）、円（中間円、中点で構成された円、補助円、接円、内接円） |
| 幾何公差 | 形状公差（真直度、真円度、輪郭、平面度）、姿勢公差（真直度、平行度）位置公差（点位置、同心度、対称度） |
| 特殊用途 | 最大点、最小点（長方形、円、弧）、線（ピーク線）、円（ピーク円、ピーク弧）、ピッチ距離（直接方向、円周方向）、ピッチ角度（線形方向、円周方向）、R-角度、C-表面、穴、円クロス、周囲、面積、ネジ、ギア |
| 共通ツール | 構築（距離、間隔、角度、点、線分、円、弧、楕円、平面、円、長方形など）、分析（マルチツール、自動、垂直、中点構成、中点円、交点、イコライザー、半径描画円、2本の線に接する円、平行、接線、外接円から内接円へ、最小範囲、シリンダーに接する三角形、3Dモード）、ツール（手動点、焦点、丸いボックスで点を取る、四角いボックスで点を取る、ラインスキャン、アークスキャン、円スキャン、指定点、楕円スキャン、長方形スキャン、円スキャン、輪郭円スキャン、閉じた輪郭スキャン、閉じた要素スキャン、開いた要素スキャン）、座標系（平面補完、軸補完、座標系設定、呼び出し、XYZ方向、作業平面） |
仕様：
| モデル | QuickMea100 | QuickMea202 | QuickMea302 | QuickMea403 | ||
| 測定範囲 | X | φ100 | 115mm | 215mm | 315mm | |
| Y | 145mm | 145mm | 245mm | |||
| Z | 75mm | 75mm | 75mm | 75mm | ||
| FOV | 高精度モード | 20.5*13.5mm | 135*155mm | 235*155mm | 335*255mm | |
| 広視野モード | φ100mm | 200*200mm | 300*200mm | 400*300mm | ||
| 再現性 | 高精度モード | テーブル移動なし | 0.4μm | |||
| テーブル移動あり | 1.2μm | 1.2μm | 1.2μm | |||
| 広視野モード | テーブル移動なし | 0.8μm | ||||
| テーブル移動あり | 1.8μm | 1.8μm | 1.8μm | |||
| 表示解像度 | 0.1μm | |||||
| 精度 | 高精度 | バインディングなし*1 | ±1.5μm | |||
| バインディングあり*2 | ±2+L/200μm | ±2+L/200μm | ±2+L/200μm | |||
| 広視野 | バインディングなし*1 | ±2.5μm | ||||
| バインディングあり*2 | ±4+L/200μm | ±4+L/200μm | ±4+L/200μm | |||
| カメラ | 1" 20MP CCD * 2 | |||||
| レンズ | 二重倍率テレセントリックレンズ | |||||
| 照明システム | 底面光 | 緑色平行底面光 | ||||
| 表面光 | 四環リフト可能白色光（電動） | |||||
| 底面光 | 円周方向緑色光（電動） | |||||
| 同軸光 | オプション | |||||
| 水平回転テーブル仕様（オプション） | 回転角度 | 分解能0.02°、範囲360° | ||||
| 回転速度 | 0.2-2r/秒 | |||||
| 最大測定可能直径 | Φ60mm | |||||
| 容量 | 5 Kg | |||||
| 測定ソフトウェア | QuickMea CAD++ ソフトウェア | |||||
| 電源 | 220V±10%,50Hz | |||||
| 動作環境 | 温度：20±2℃、湿度：30-80%、振動：＜0.002g、15HZ | |||||
| 寸法（L*W*H）mm | 565*435*635mm | 586*435*635mm | 586*505*635mm | 695*635*650mm | ||
