インスタントビジョンシステム クイックメアシリーズ
製品特性c:

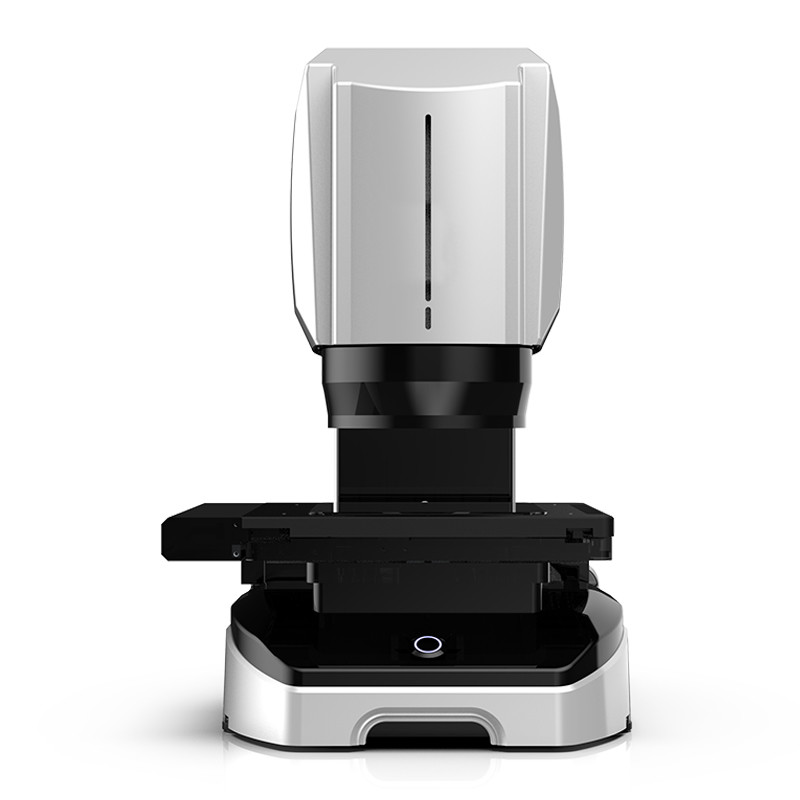

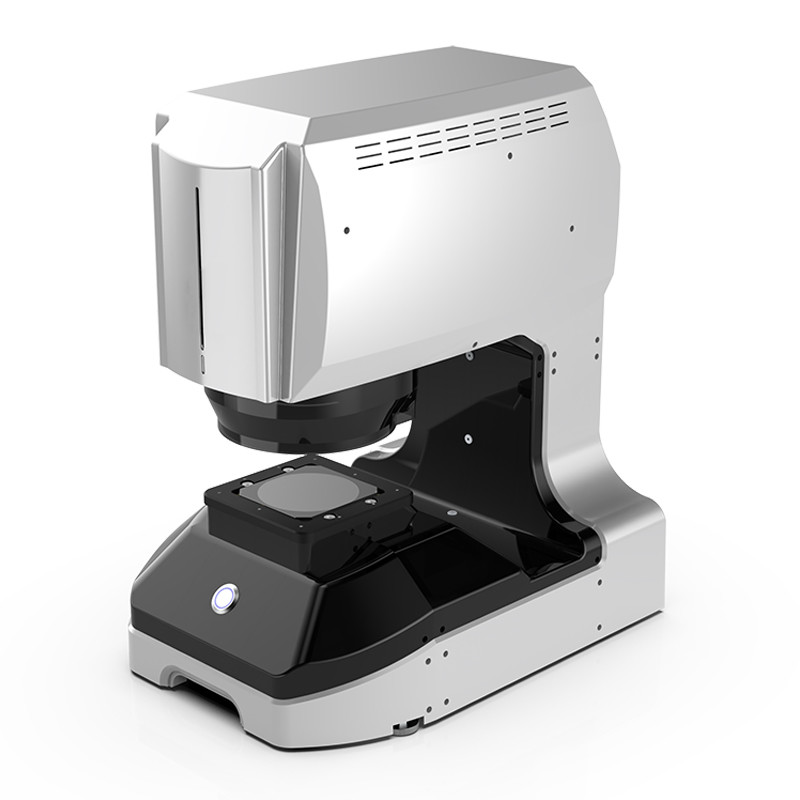

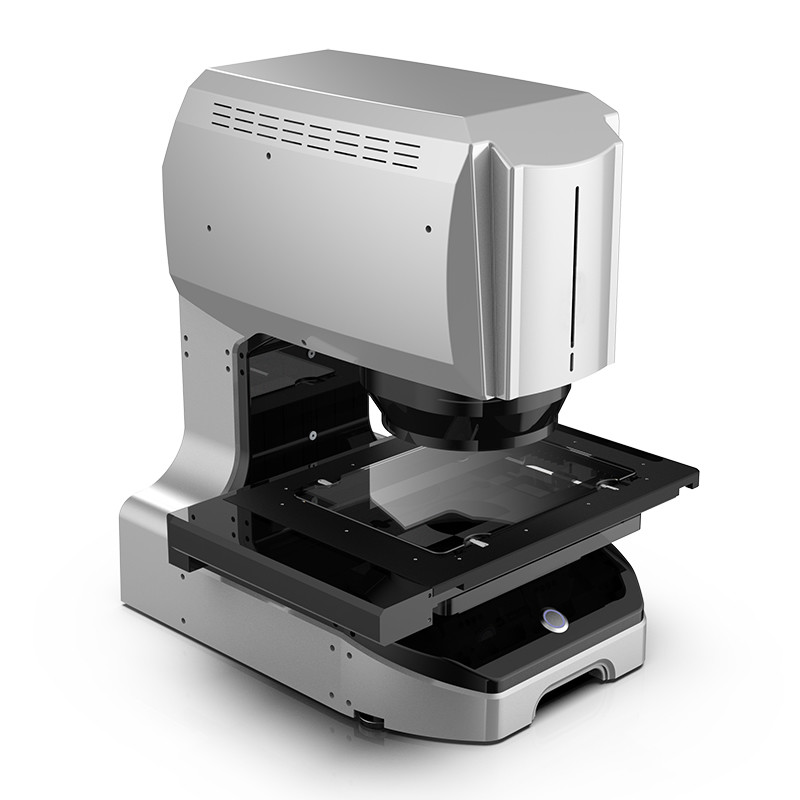

ベンチトップの即時測定システム
● テーブル の 構造 は 小さく,操作 が 簡単 です.
●"ボタンの測定,自動測定を達成するためにIO信号とマッチすることもできます.
● 報告書はデータ管理システムに自動的にアップロードできます.
表面光の下での高精度測定
●ダブルグルーフィケーションテレセントリックレンズと2台の20MPカメラ,自動多角表面光とオプションの同軸表面光を装備しています.
● 独立した強力な AI エッジ 計算アルゴリズムにより,表面上で正確なエッジ 検索を容易に実現し,境界の乱雑性のために無効な領域をフィルターすることができます.
● 表面光 の 測定 繰り返しが 底面 光 の 程度 に 似 て い ます.
迅速 な 測定 と 簡単 な 操作
● 測定サンプルの位置付けは不要で,サンプルを任意の位置に置くことができます.
● 人 の 行動測定時間を大幅に短縮します 測定時間も短縮できます
● 人 の 行動ソフトウェアの操作インターフェースはシンプルで理解が容易で,測定プログラムとパラメータ設定は簡単に書き込むことができます.
● 人 の 行動オートマティック・フォーカスで 焦点距離による誤りを排除します
● 人 の 行動自動位置付けと自動測定機能,任意の操作は1つのボタンで安定した測定結果を得ることができます.
便利|測定 の ため の 一 つ の ボタン
強力なハードウェアの組み合わせです高精度測定
低偏差双増幅テレ中心双レンズと2台の20MPカメラ,自動多角表面光とオプションの同軸表面光で装備されています.独立した強力なAI エッジ計算アルゴリズムで表面に精密な縁の検索を容易に実現し,境界の乱雑のために無効な領域をフィルターすることができます.表面照明の測定重複性は,底部照明と同じレベルに達することができます..
低偏差 双増幅 遠心双レンズ
遠心鏡の設計により 光学偏差が減り,画像がより現実的で正確になります.これは高精度測定を必要とするアプリケーションにとって特に重要です.精度の高い測定結果を得るため,作業部位をランダムに配置することができる..
オートマティック・オプティカル・フォーカス
双極電視鏡で装備され,測定位置に応じて自動的に焦点化でき,スタッフの調整時間を短縮します.
新しい大フォーマット画面画像e,m精度が高くなるため,単位のピクセルごとに鉱石ピクセル
伝統的なレンズと比較してより高い画像精度です
20MP 高精度CDD
伝統的なモデルの2倍に増えました ブラック・ホワイトカメラは過去に観察するのが困難だった小さな縁も観察できます移動式測定,視野の切り替えにより,システムは高精度で広いフィールドの測定を達成し,正確性を向上させ,測定時間を短縮することができます.
二重視野の切り替え可能な光学システム
視野が大きく 高精度で同時測定が速く賢くできます
サブピクセル画像処理
1ピクセルを100の等しい部分に分割して 辺を検出して計算します
異常を自動的に除去する
抽出されたエッジがブールまたは欠陥がある場合,自動的に異常を取り除く
調整可能な光源
複数の照明ユニットを1つに設定し,リフティング多角表面光を設置する.ソフトウェアは,光自動調整機能を備えています.異なる環境光源のための内蔵照明センサーを通して, システムは最適な照明条件に自動的に調整できます.
広範囲の照明システム
複数の可変光学照明システムで装備され,表面照明支柱は高く,低くされ,幅広い測定フィールド量に対応する.
新しい自社開発ソフトウェア
Quickmeaソフトウェアは,専門的な視力測定ソフトウェアで,Sinowonによって独立して開発され,独立した知的財産権があります.Quickmea ソフトウェアは友好的なユーザーインターフェースを備えています, 強力で実用的な機能です. 迅速に操作するのに便利です. さらに,より効果的に作業効率を改善するために,ユーザーの要件に応じてカスタマイズすることができます.
機能紹介
| スピードツール |
座標系 (位置,点線,線線),ベース (点,線,円,弧),角 (線線), 距離 (直線-直線,点-直線,点-点,円-円,円-線,円-点) |
| 補助 道具 | ポイント (真ん中点,交差点),組み合わせた辺 (直線,円),直線 (中央線,垂直線,平行線,触角線,点を通る直線,近似直線),円 (中間円,中点に構成された円,補助円,触角円,内輪) |
| ゲオメトリカル・トレランス | 形容許率 (真の直直さ,真の丸さ,輪郭,平坦さ),方向性許容率 (直直さ,平行性) 位置許容率 (点位置,同心度,対称性) |
| 特殊用途 | 最大点,最小点 (長方形,円,弧),線 (ピークライン),円 (ピークサークル,ピーク弧),ピッチ距離 (直接方向,周縁方向),ピッチアングル (線形方向,周縁方向)R-アングル,C-表面,穴,円交差,周周,面積,スクリュー,ギア |
| 共通 ツール | 構築 (距離,距離,角度,点,線段,円,弧,円形,平面,円,長方形,など),分析 (マルチツール,自動,垂直,中点組成,中点円,交差点, 均衡器,半径描画円,円は2つの線に接し,平行,接し,外側から内側への接し円,最小範囲,三角形はシリンダーに接し,3Dモード),ツール (手動点),焦点点,点を取るために丸いボックス,点を取るために四角いボックス,線スキャン,弧スキャン,円スキャン,指定点,長方形スキャン,長方形スキャン,円スキャン,輪の円スキャン,閉ざされたコンタクトスキャン密閉型要素スキャン,オープンタイプ要素スキャン),座標系 (平面補完,軸補完,座標系設定,呼び出し,XYZ方向,作業平面) |
仕様:
| モデル | クイックメア100 | クイックメア202 | クイックメア302 | クイックメア403 | ||
| 測定範囲 | X について | φ100 | 115mm | 215mm | 315mm | |
| Y | 145mm | 145mm | 245mm | |||
| Z | 75mm | 75mm | 75mm | 75mm | ||
| FOV | 高精度モード | 20.5*13.5mm | 135*155mm | 235*155mm | 335*255mm | |
| 広域モード | φ100mm | 200*200mm | 300*200mm | 400*300mm | ||
| 繰り返し可能性 | 高精度モード | テーブルなし 移動 | 0.4μm | |||
| テーブルを移動 | 1.2μm | 1.2μm | 1.2μm | |||
| 広域モード | テーブルなし 移動 | 0.8μm | ||||
| テーブルを移動 | 1.8μm | 1.8μm | 1.8μm | |||
| 画面の解像度 | 0.1μm | |||||
| 精度 | 高精度 | 拘束力がない*1 | ±1.5μm | |||
| 結合*2 | ±2+L/200μm | ±2+L/200μm | ±2+L/200μm | |||
| 広域 | 拘束力がない*1 | ±2.5μm | ||||
| 結合*2 | ±4+L/200μm | ±4+L/200μm | ±4+L/200μm | |||
| カメラ | " 20MP CCD * 2 | |||||
| レンズ | ダブルグルーピングテレセントリックレンズ | |||||
| 照明システム | 下のライト | 緑色平行底灯 | ||||
| 表面光 | 4輪式リフトブルホワイトライト (モーター付き) | |||||
| 下のライト | 周回方向緑灯 (モーター付き) | |||||
| コアキシアル光 | 選択可能 | |||||
| 水平回転テーブル仕様 (オプション) | 回転角度 | 解像度0.02°,範囲360° | ||||
| 回転速度 | 0.2-2r/秒 | |||||
| 最大測定可能な直径 | Φ60mm | |||||
| 容量 | 5kg | |||||
| 測定ソフトウェア | QuickMea CAD++ ソフトウェア | |||||
| 電源 | 220V±10%,50Hz | |||||
| 労働環境 | 温度: 20±2°C 湿度: 30-80% 振動: <0.002g,15HZ | |||||
| 寸法 (L*W*H) mm | 565*435*635mm | 586*435*635mm | 586*505*635mm | 695*635*650mm | ||
