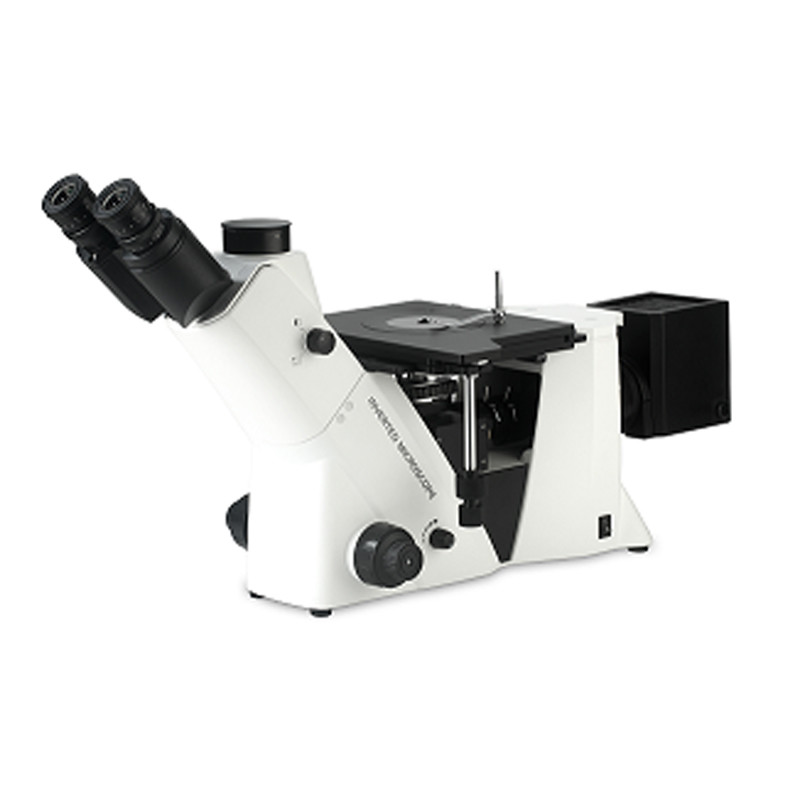

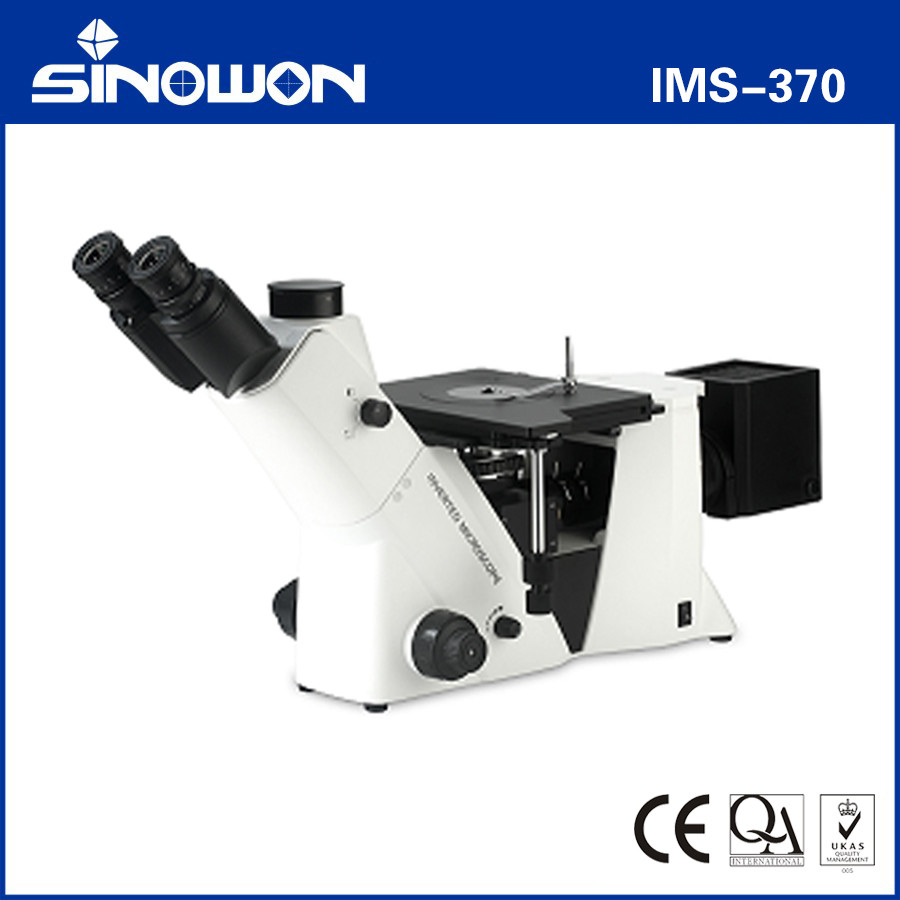

倒立型金属顕微鏡 IMS-370
製品紹介:
• 新しい研究と新しい開発
• 明視野、暗視野、偏光観察などとの組み合わせ。金属、鉱物、電子分野で広く使用されています。
• 暗視野対物レンズ,暗視野と明視野での観察を行います。
• 特大視野接眼レンズ、快適な観察のために最大22mmの視野。
• 特大三層作業ステージ、サンプルのためのより多くの選択肢。
技術仕様:
| 項目 | 仕様 | IMS-370 | IMS-370D | |
| 接眼レンズ | WF10×/22mm（調整可能） | • | • | |
| WF10×/22mm（調整可能、レチクル0.1mm） | • | • | ||
|
金属 LWD 無限遠 プラン対物レンズ |
LPL 5×/0.13 | W.D.=16.04mm | • | ○ |
| LPL 10×/0.25 | W.D.= 18.48mm | • | ○ | |
| LPL 20×/0.40 | W.D.= 8.35mm | • | ○ | |
| LPL 50×/0.70 | W.D.= 1.95mm | • | ○ | |
| LPL 80×/0.80 | W.D.= 0.85mm | ○ | ○ | |
| LPL 100×/0.90（ドライ） | W.D.= 1.10mm | ○ | ○ | |
|
金属 LWD 無限遠 明視野および暗視野用プラン対物レンズ |
M PLAN 5×/0.13 BD | W.D.=16.04mm | • | |
| M PLAN 10×/0.25 BD | W.D.= 18.48mm | • | ||
| M PLAN 20×/0.40 BD | W.D.= 8.35mm | • | ||
| M PLAN 50×/0.70 BD | W.D.= 1.95mm | • | ||
| Seidentopf 三眼鏡筒 |
傾斜30°、対物間距離：48-76mm 光分配（両方）：100：0（接眼レンズ用100％） 80：20（三眼鏡筒用80％、接眼レンズ用20％） |
• | • | |
| ノーズピース | 五連 | • | ||
| 四連（明視野/暗視野対物レンズ用） | • | |||
| メカニカルステージ | ステージサイズ：210mm×180mm、移動範囲：50×50mm、スケール：0.1mm | • | • | |
| 同軸粗動および微動フォーカスユニット |
粗動ストローク：10mm、 回転あたりの微動ストローク：0.2mm、微小分割2μm。 |
• | • | |
| 偏光ユニット | 偏光子/アナライザー | • | • | |
| 照明 | 12V/50W ハロゲン（入力電圧：100V～240V） | • | • | |
| 5WLEDランプ（入力電圧：100V～240V） | c | |||
| 10WLEDランプ DC入力（ユニバーサル電圧：100V～240V） | ○ | |||
| 自動電源オンオフシステム | ユーザーが10分間離れると自動的に電源オフ、ユーザーが近づくと自動的に電源オン | ○ | ○ | |
| フィルター | 青 | • | • | |
| 緑/琥珀/グレー | ○ | ○ | ||
| Cマウント | 1×/0.75×/0.5×Cマウント（フォーカス調整可能） | ○ | ○ | |
| デジタル写真用アダプター | CANON/NIKON/OLYMPUSなどに使用。 | ○ | ○ | |
注：「•」は標準装備、「○」はオプションアクセサリーです。
梱包サイズ：660mm×590mm×325mm 総重量：17 kg 正味重量：12.5 kg
技術的パラメータ 対物レンズの
| 対物レンズ | N.A. |
作動距離 (mm) |
IMS-370 | IMS-370D | |
|
金属 LWD 無限遠 プラン対物レンズ |
LPL 5× | 0.13 | 16.04 | • | |
| LPL 10× | 0.25 | 18.48 | • | ||
| LPL 20× | 0.40 | 8.35 | • | ||
| LPL 50× | 0.70 | 1.95 | • | ||
| LPL 80× | 0.80 | 0.85 | ○ | ||
| LPL100×（ドライ） | 0.90 | 1.10 | ○ | ||
|
金属 LWD 無限遠 明視野/暗視野用プラン対物レンズ |
M PLAN 5× BD | 0.13 | 16.04 | • | |
| M PLAN 10× BD | 0.25 | 18.48 | • | ||
| M PLAN 20× BD | 0.40 | 8.35 | • | ||
| M PLAN 50× BD | 0.70 | 1.95 | • |
対物レンズ仕様：（「•」は標準装備、「○」はオプションアクセサリーです。）
