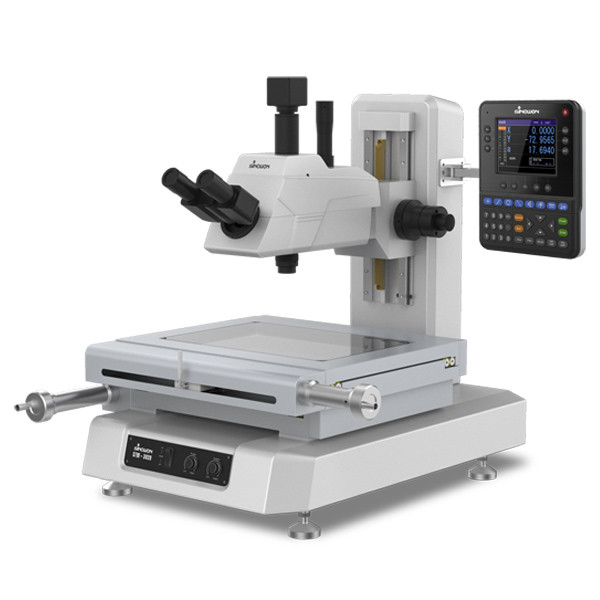

測定顕微鏡 STM-2515A
特徴:
• 明視野観察、鮮明でフレアのない正立像、広い視野。
• 長作動距離対物レンズ、最大光学1000倍の倍率。
• 標準機能として、透過照明および反射照明システムに絞り。
• 長ストローク測定に特に役立つクイックリリースシステム。
• コラムの両側にある大型グリップ付きの微動/粗動ハンドルを使用して、焦点を合わせ、測定します。
• ゼロセットスイッチ（X軸およびY軸）もステージ送りハンドルの近くに配置されています。
• ビジョン測定システムへのアップグレード用のビジョンユニットも利用可能。
用途:
機械、メーター、電子、軽工業; 大学、研究所、計測部門で広く使用されています。 デジタルツールメーカー顕微鏡は、テンプレート、パンチングピース、カム、ねじ、歯車、成形フライスカッターなど、さまざまな複雑なワークピースの輪郭寸法と表面形状を検出できます。
仕様:

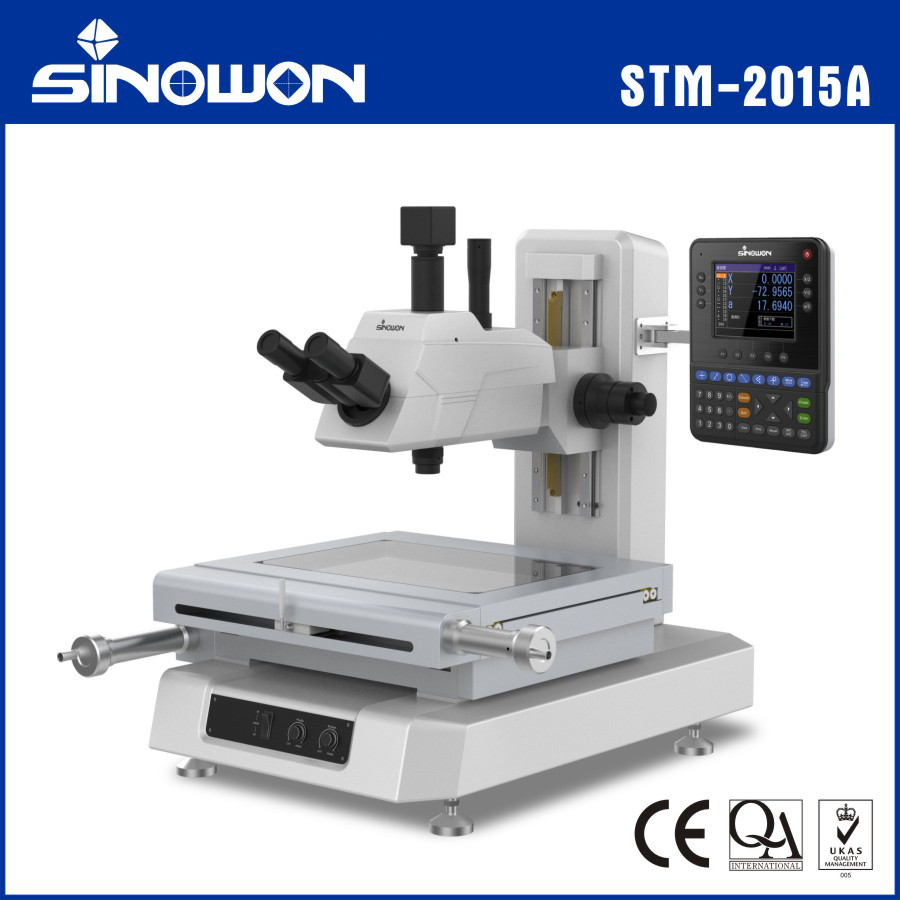

| 顕微鏡モデル | STM-2015A | STM-3020A |
| コード # | 532-150 | 532-160 |
| X/Y軸移動 | 200x150mm | 300x200mm |
| スケール分解能 | 0.0005mm | |
| 20℃でのXYステージ測定精度 | (2+L/200) μm L: 測定長 | |
| 観察画像 | 正立像 | |
| 接眼レンズチューブ | 双眼接眼レンズ: WF10/20 | |
| 対物レンズ | 5xのみが標準納品; オプション: 10X、20X、50x 100x | |
| 輪郭照明 | 調整可能なLED | |
| 表面照明 | 調整可能なLED | |
| Z軸移動範囲 | 標準フォーカス移動:150mm、200mmはオプション | |
| Z軸フォーカス | 手動フォーカス（粗動/微動） | |
| XYステージフローティング機能 | クイックリリース機構 | |
| 表示ユニット機能 | ゼロ設定、方向切り替え、RS-232経由でのデータ出力 | |
| 電源 | AC220/50HZ; AC110V/60Hz | |
| オプションアクセサリー | 高精度ロータリーテーブル RT4(D:165mm)、RT5(262mm) | |
| デジタル表示 DP400 | ||
| Quickmeasuring 測定ソフトウェア QM2.0 | ||
| CCDアダプターとCCDカメラ | ||
