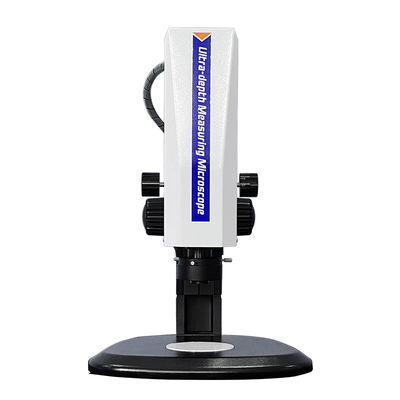

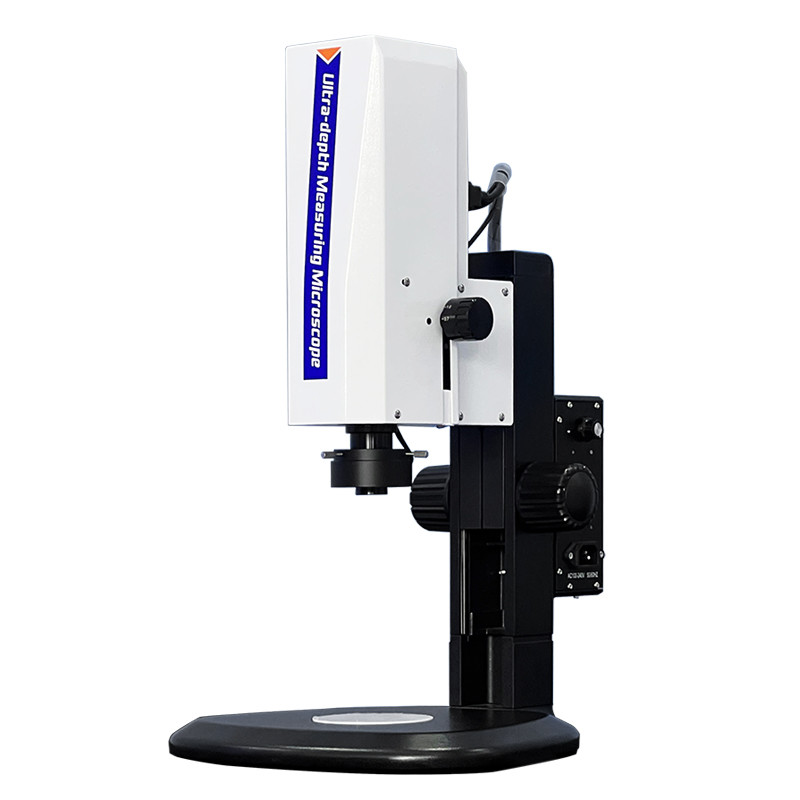

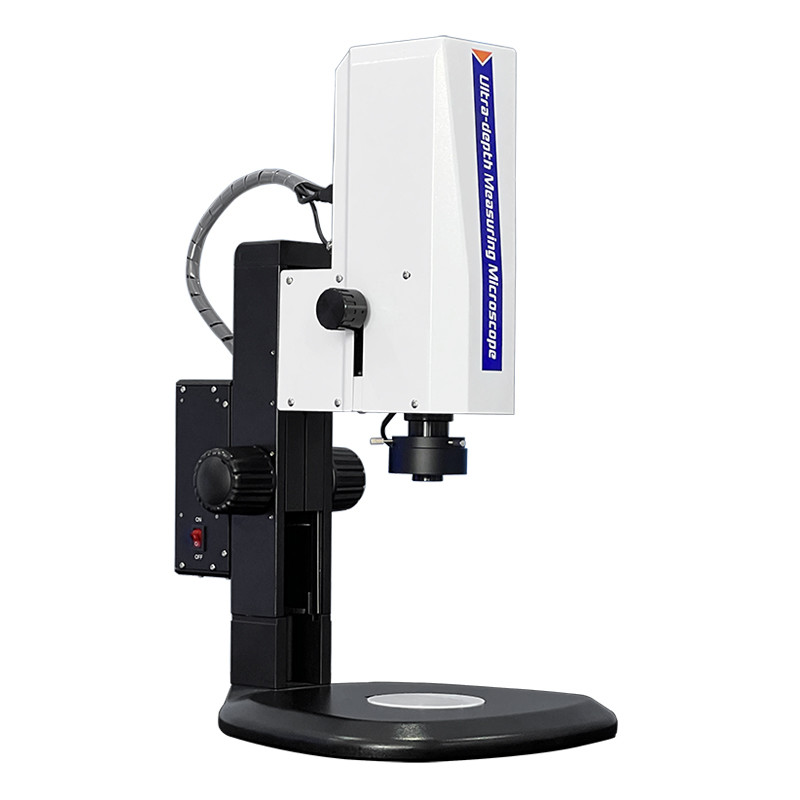

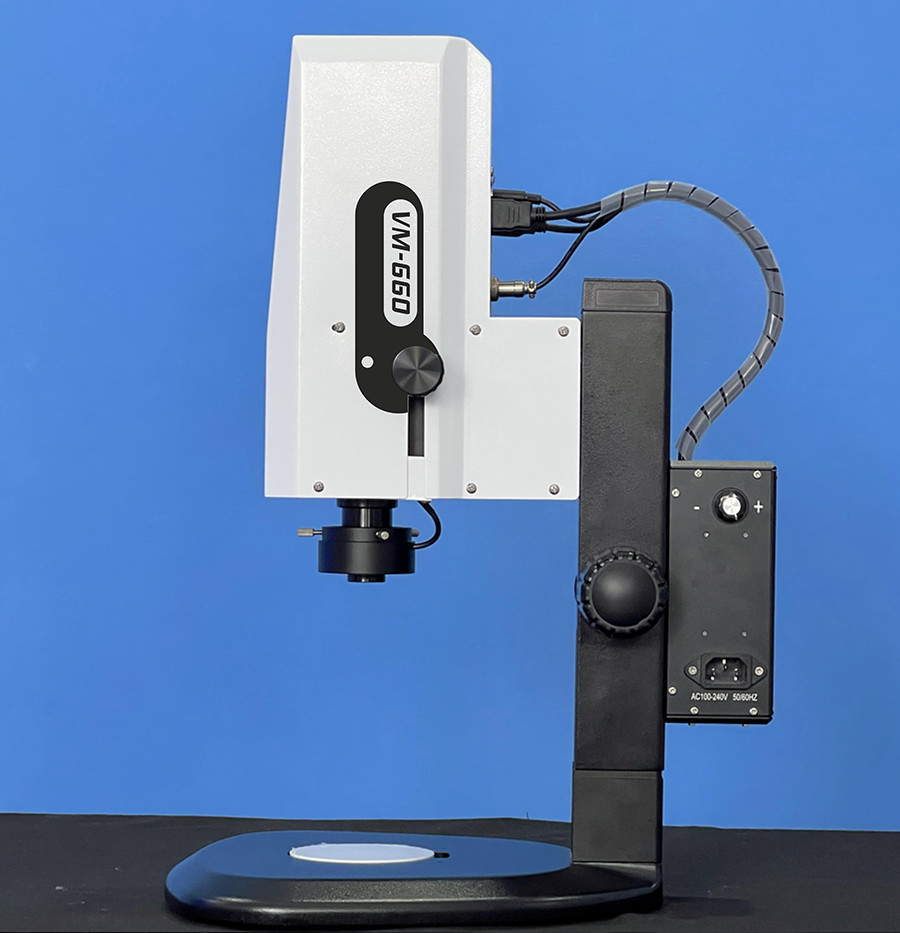

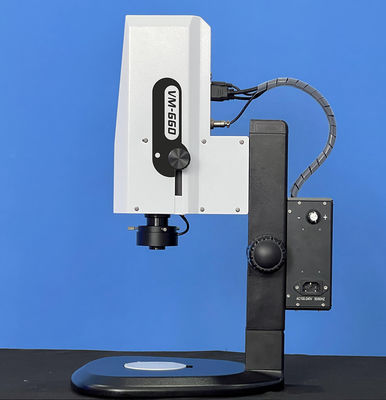

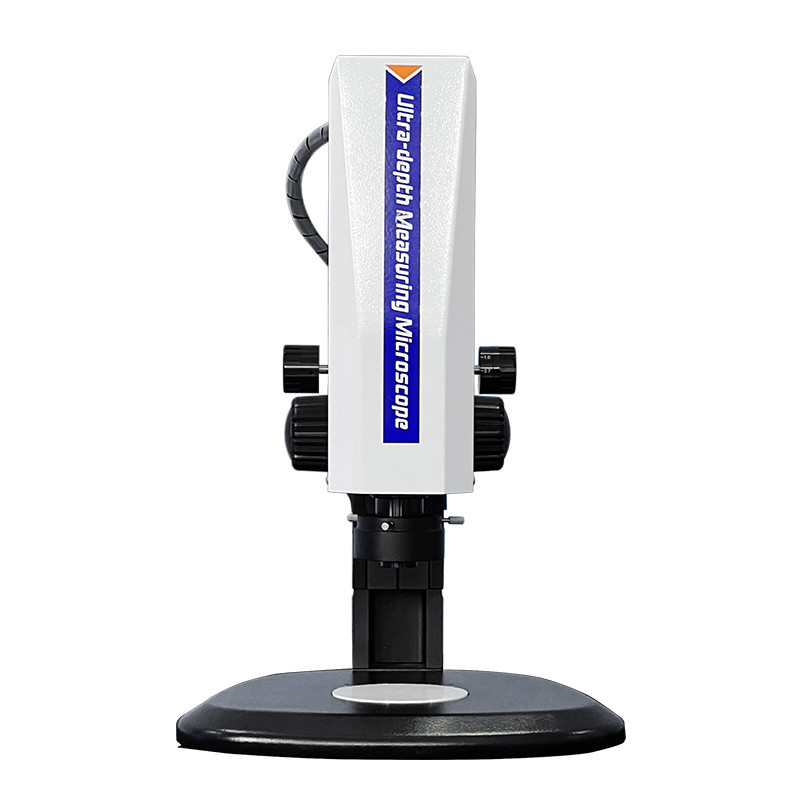

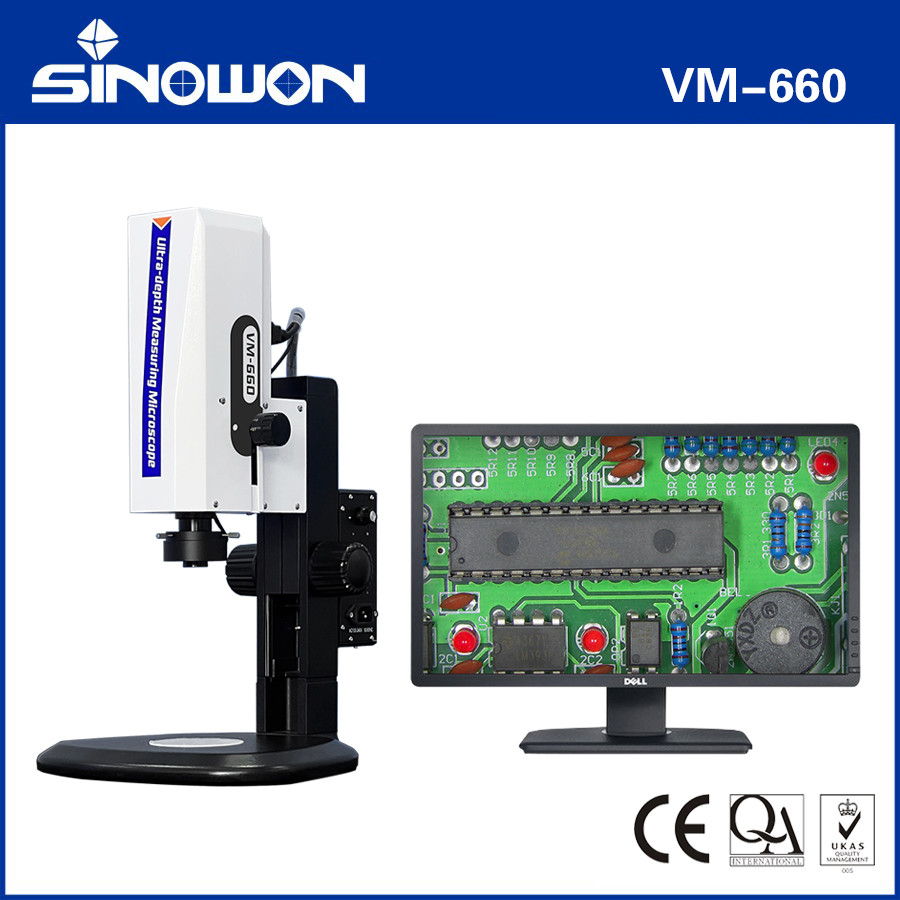

超深度フュージョン 測定顕微鏡 VM-660
アプリケーション分野:
製品検査、材料検査および研究、PCBおよびSMT検査および分析、印刷、繊維検査、生物解剖、医療検査、およびその他の分野。
特徴:
l 統合設計、洗練された、ファッショナブルで、寛大;

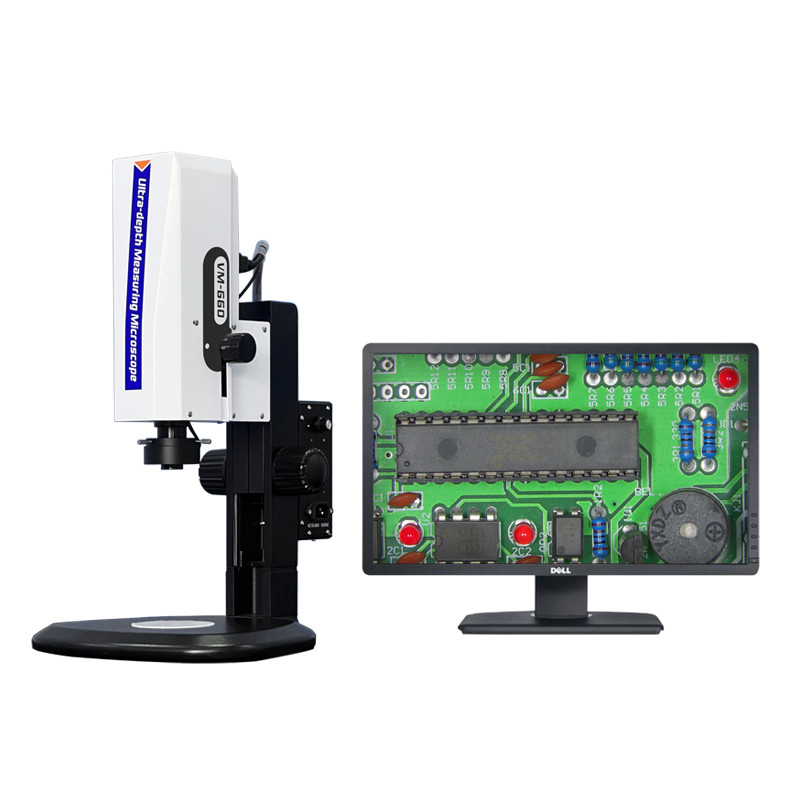

l 内蔵の高精細HDMI統合カメラ、HDMIモニターに直接接続して検査;
l 高精細0.7〜4.5Xパラレルデテントズームレンズを使用すると、対物倍率の切り替えが非常に便利で高速です;
l 調整可能なLED表面反射照明により、明るさを個別に制御できます;
l 1/2インチ2Mピクセル高精細、高フレーム産業用カメラにより、画像がより鮮明になります;
l 独自の測定機能を備えており、距離、周囲長、面積、角度、ラジアン、幅、高さ、半径要素などの線形寸法を測定できます。
l 複数のオプションのモバイル制御プラットフォームにより、精密な位置測定を保証します。
技術仕様:
| 商品 | 超深度フュージョン 測定顕微鏡 |
| モデル | VM-660 |
| コード# | 451-660 |
| 電子倍率 |
25X〜150X ( HDMI 16:9 21.5インチLCDモニター) (5X〜3000Xをカスタマイズ可能) |
| 光学系 | 0.7X〜4.5Xズームレンズ |
| ズーム比：6.5：1 | |
| 0.5X Cマウントカメラアダプターミラー | |
| カメラパラメータ | 2MPixel（1920 * 1080） |
| 画像サイズ：1/2インチ | |
| フレーム：1080P @ 60fps | |
| 測定機能 | 距離、周囲長、面積、角度、ラジアン、幅、高さ、半径要素などの線形寸法が測定されます |
| データ保存 | 測定結果またはEXCELファイルを含む画像 |
| 測定方法 | マウス操作、インテリジェントポイント選択/手動ポイント選択 |
| 測定精度 | 0.02mm〜0.003mm |
| 照明 | 調整可能なLED表面照明 |
| 顕微鏡スタンド | Z軸移動：100mm |
| 電気的パラメータ | AC90〜240V / 50〜60HZ |
| 寸法 | 375 * 285 * 500 mm |
| 正味重量 | 6.5Kg |
Imageパフォーマンス
A：ウォッチ Gem Inspection
B：PCBはんだ検査
測定FunctionIntroduction:
VM-660は、直線、角度、同心円、平行線、点と線間の距離、点と線から同心円までの距離、直径、円周、面積、長方形の長さと幅を測定し、円周と面積を計算できます。ポリゴンを測定してその面積を計算できます。対応するすべての測定レポートをフラッシュメモリディスクに出力できます。
視野:
倍率仕様:
| 光学倍率 | ビデオ倍率 | X（mm） | Y（mm） | D（mm） |
| 0.7X / 2 | 25X | 18.28 | 13.72 | 22.86 |
| 1X / 2 | 35X | 12.8 | 9.6 | 16 |
| 2X / 2 | 70X | 6.4 | 4.8 | 8 |
| 3X / 2 | 105X | 4.26 | 3.2 | 5.34 |
| 4X / 2 | 140X | 3.2 | 2.4 | 4 |
| 4.5X / 2 | 150X | 2.84 | 2.14 | 3.56 |
オプションのアクセサリ:
