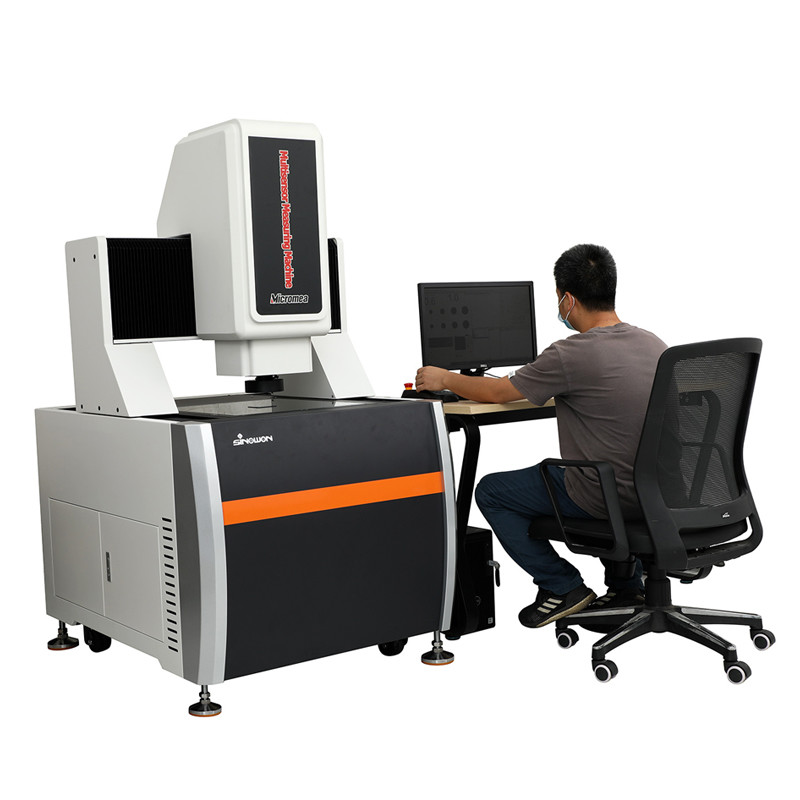

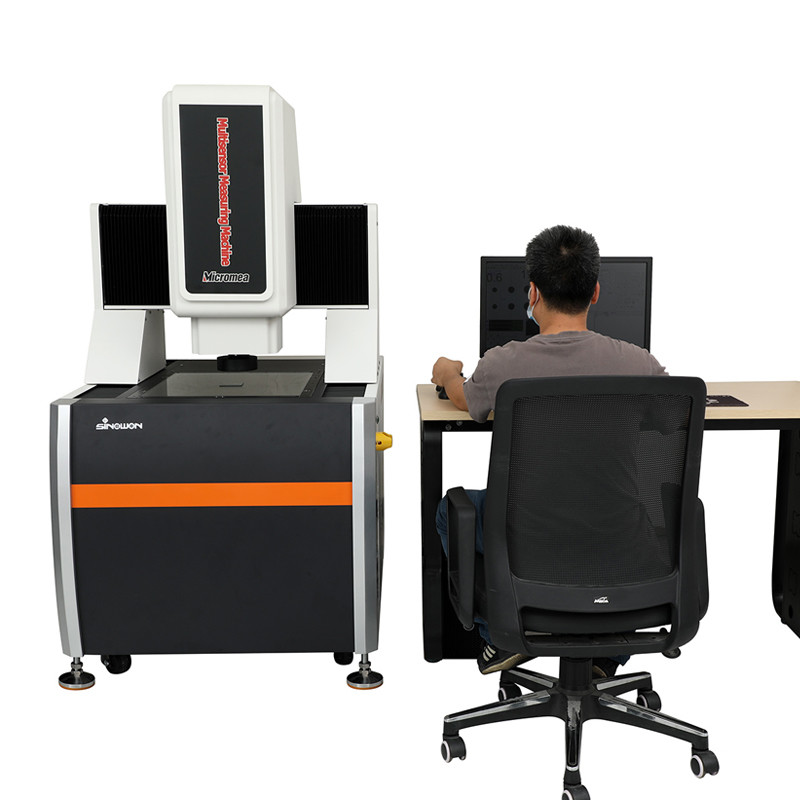

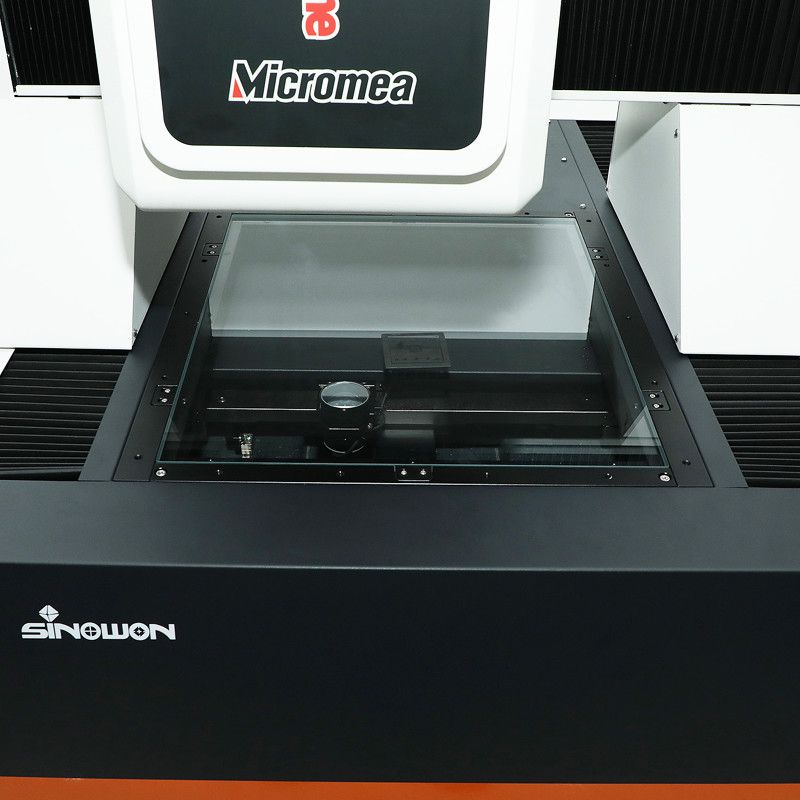

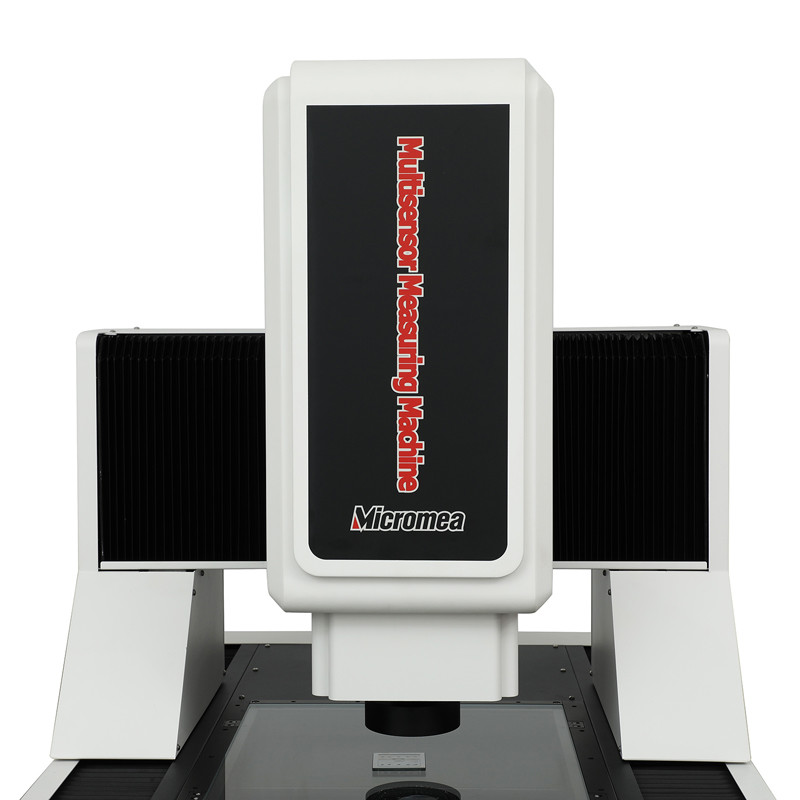

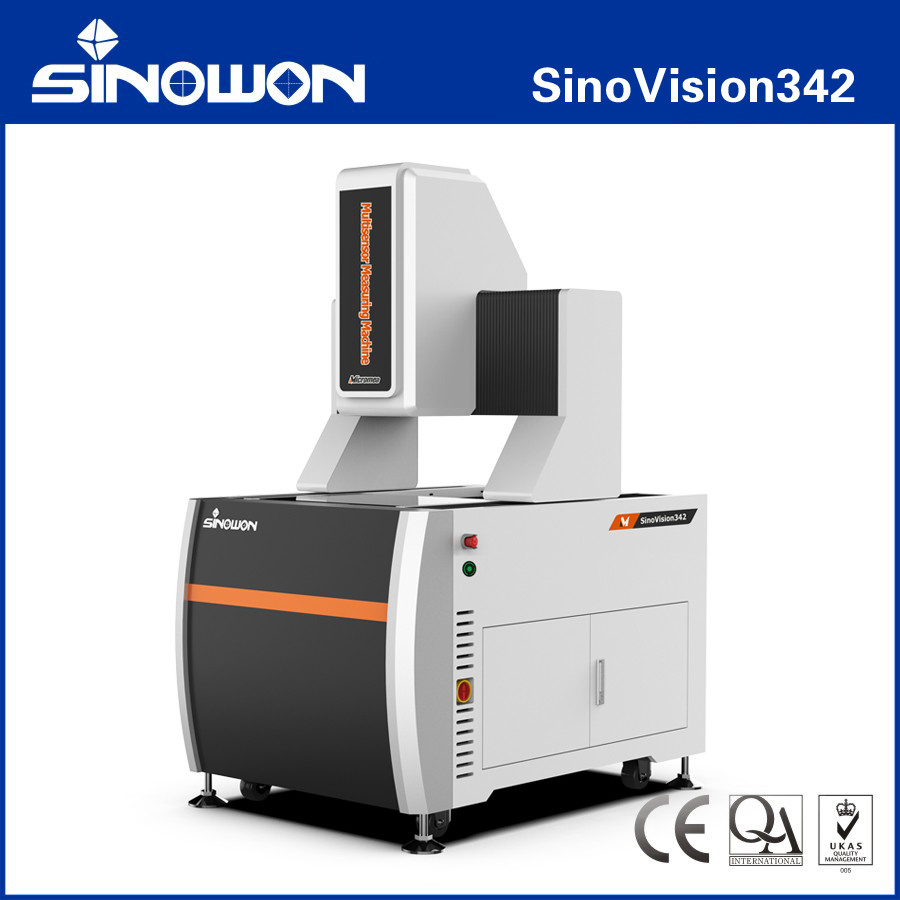

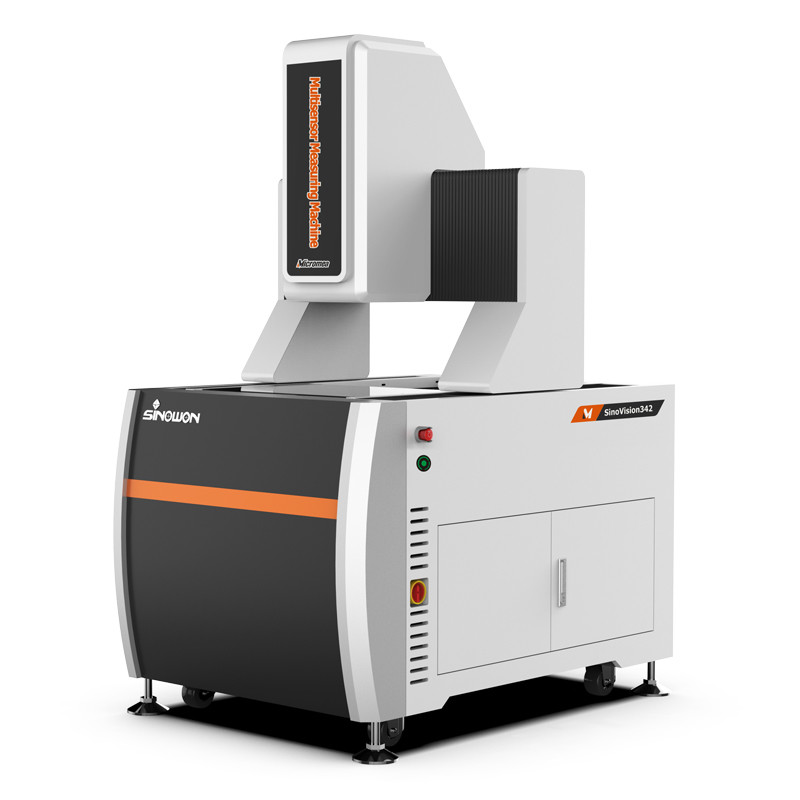

超高精度自動視力計測機 A8-SinoVisionシリーズ
製品紹介:
機械,電子機器,模具,注射鋳造,ハードウェア,ゴム,精密スタンプ,コネクタ,携帯電話,家電など,様々な産業で精密測定に使用されています.印刷回路板医療機器,時計,道具,軍事,電力,橋,船舶,航空宇宙,その他の産業,最終的には品質管理の目的を達成します.
製品特性c:
仕様:
| 商品 | 超高精度自動視力計測機 A8-SinoVisionシリーズ | ||||
| モデル | A8-SinoVision-432 について | A8 シノビジョン-542 | A8-シノビジョン-652 | ||
| X/Y軸移動 | (300*400) mm | (400*500) mm | (500*600) mm | ||
| Z軸 移動 | 200mm | ||||
| X/Y/Z軸線形スケール (mm) | 決議:0. 1m | ||||
| 誘導モード | 高精度SP級線形ガイド 双軌双スライダーガイド | ||||
| 動作モード | ジョイスティックコントローラー マウスの操作 自動検出プログラム | ||||
| 精度* | E1x,y | 1.2+L/200 ((um) | |||
| E1xy | 2.0+L/200(um) | ||||
| E1z | 2.5+L/200 ((um) | ||||
| 繰り返し可能性 | 2m | ||||
| 照明システム | 輪郭 | LED並列コンターライト | |||
| 0~255グレード継続可調5リング8区画LED表面照明 | |||||
| 表面 | |||||
| ビデオシステム** | 1/1.8 インチ 高解像度 デジタル カラーカメラ | ||||
|
13.3Xモーター化コンフォカルレーザーズームレンズ;光学拡大:0.6X~8X; ビデオ増幅: 25X~333X (21.5 ′′モニター) |
|||||
| 測定ソフトウェア | i測定 | ||||
| オペレーティングシステム | サポート WIN10/11-32/64ビットオペレーティングシステム | ||||
| 言語 | 英語,簡体字中国語,伝統的な中国語,他の言語を追加することができます | ||||
| 労働環境 | 温度20°C±2°C,湿度範囲<2°C/h,湿度30~80%,振動<0.002g,<15Hz | ||||
| 電源 | AC220V/50Hz; 110V/60Hz | ||||
| サイズ (W*D*H) | (1165*880*1650) mm | (1433*990*1650) mm | (1538*1090*1650) mm | ||
| パッケージのサイズ (W*D*H) | (1380*1170*1910) ミリ | (1690*1300*2000) ミリ | (1800*1400*2000) ミリ | ||
| 純重量 | 体重は650kg | 780キロ | 1380kg | ||
移動橋自動視測機 モデルと仕様:
| モデル | コード# | モデル | コード# | モデル | コード# |

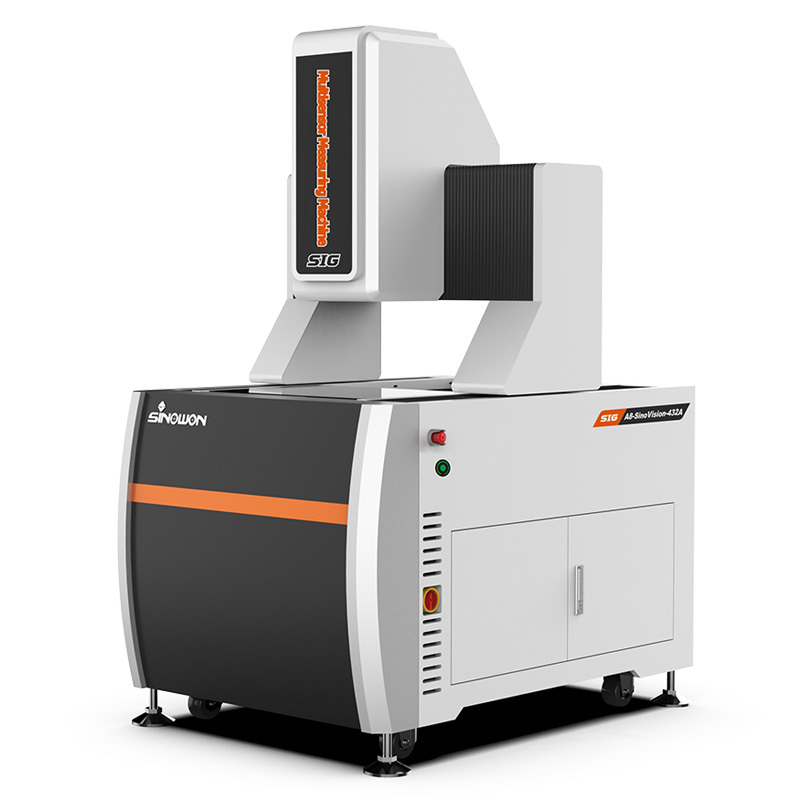

| A8-シノビジョン-432A | 528~180H | A8-シノビジョン-542A | 528-180J | A8-シノビジョン-652A | 528-180K |
| A8-シノビジョン-432B | 528-280H | A8-シノビジョン-542B | 528〜280J | A8-シノビジョン-652B | 528-280K |
| A8-シノビジョン-432C | 528~380H | A8-シノビジョン-542C | 528-380J | A8-シノビジョン-652C | 528-380K |
| A8-シノビジョン-432D | 528-480H | A8-シノビジョン-542D | 528-480J | A8-シノビジョン-652D | 528-480K |
移動橋 自動視力 計測機械 計測空間ガイド 表:
|
旅行
|
モデル | 精度 | X 軸 移動 mm |
Y軸移動 mm |
Z軸 標準移動 mm | Z 軸 最大定番移動 mm | |
| E1x,y | E1z | ||||||
| 300×400×200 | A8-SinoVision-432 について | 1.2+L/200 | 2.5+L/200 | 400 | 300 | 200 | 400 |
| 400×500×200 | A8 シノビジョン-542 | 500 | 400 | 200 | 400 | ||
| 500×600×200 | A8-シノビジョン-652 | 600 | 500 | 200 | 400 | ||
他の旅行の仕様は,顧客のニーズに応じてカスタマイズすることができます.
推奨されるコンピュータ構成:
ビジョン計測機の中心は制御システムと計測ソフトウェアで,コンピュータシステムはすべての操作の核心であり,高い安定性と互換性が求められます.高性能コンピュータを設定する Optiplex デスクトップとWIN 10/11 本物の認証されたオペレーティングシステム あなたの心配を解決するために.
ソフトウェアの紹介
iMeasuringソフトウェアは,プロのマルチセンサ測定ソフトウェアで,開発者が測定およびソフトウェア研究業界で10年間の経験を組み合わせています.設計原理は,フレンドリーな操作です,強力な機能,高精度と安定性,シンプルな保守.
● 優れたソフトウェアアーキテクチャ設計と完全にオブジェクト指向,ソフトウェアの安定性と信頼性を保証します.
● 複数の言語に対応し,言語パックをインストールし,ソフトウェアを変更する必要はありません.
● プロのSPC統計分析ソフトウェアが測定ソフトウェアに接続され,データが手動操作なしで自動的にSPCデータベースにエクスポートできることを認識します.
● 同様のソフトウェアのモデルは永久に更新が自由で,顧客に他のトラブルを軽減するのに役立ちます.
● 強力なエッジファインダーアルゴリズムで 影や暗い画像のエッジを把握し 高度な精度を保証します
● このソフトウェアは,直線,円,弧などの要素を自動的に認識し,測定することができます.
● 異なる要素に基づいており,翻訳,回転,抽出,組み合わせ,平行,垂直,ミラーリング,対称性,交差,接点など
● ソフトウェアには断片点設定機能があり,手動測定と自動測定の間にスマートに切り替えることができます.
産業用:
オプティカル・メーシング・マシーン (OMM) ビジョン・メーシング・マシーン,非接触・メーシング・マシーン,二次元・メーシング・マシーン,2.5次元・メーシング・マシーン現代の工業高精度およびマイクロ製造業のアップグレード素早く正確な測定のために,非接触光学画像測定法を採用します. 幾何学的寸法と幾何学的許容量の測定は避けられません.
光学測定機械は,座標測定の目的ですべてのアプリケーション分野に適しており,機械,電子機器,機器,ハードウェア,プラスチックの産業模具,スクリュー,金属,アクセサリー,ゴム,PCBボード,スプリング,ハードウェア,電子機器,プラスチック,航空,航空宇宙,など,従来のヴァルニエ・キャリパーの欠点を克服します.マイクロメートルオプティカル,機械,電子,コンピュータ画像処理技術を統合した高精度,高効率,高信頼性の測定機です.
測定対象は,光学拡大システムによって拡大されます. CCDカメラシステムによって画像の特徴が収集され,コンピュータとソフトウェアアルゴリズムによって処理された後,輪郭と表面の形状微小検査と品質管理 微小検査と品質管理 微小検査測定データはAUTOCADにインポートされ,完全な工学図になりますDXF,IGSなどのフォーマットで作成され,CPKおよび様々な統計レポートを作成するためにWORD,EXCELおよびSPC統計分析ソフトウェアにインポートすることもできます.
