ブリーネル硬度光学測定システム ブリーンスキャン
紹介:
● 現在のブリネル硬度検査機は,ほぼすべて従来の機械読み込み顕微鏡で穴を測っています.環境要因によって容易に影響を受ける可能性があります平均値を得るために少なくとも2回測定した後,操作者は,対応するブリーネル硬度値を探すために硬度表を見なければなりません..
● BrinScan は Windows オペレーティング システム を ベース に し て 開発 さ れ た Auto-Brinell オプティカル 測定 システム です.この システム は,市場 に いる どんな Brinell 硬度 テスト 装置 と も 接続 し て 用い られ ます.伝統的な機械的な読書顕微鏡を置き換える.

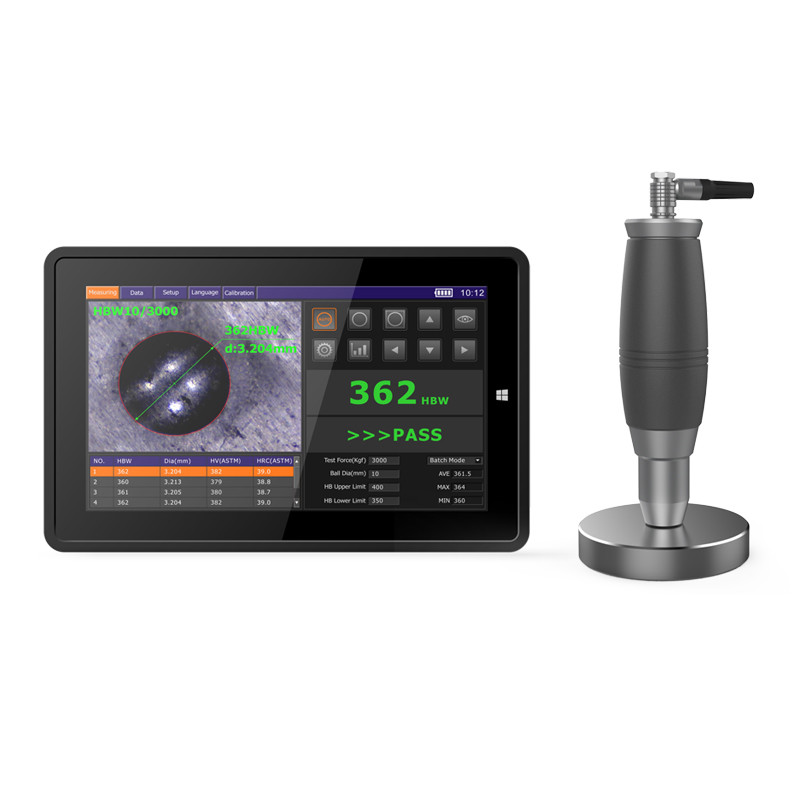

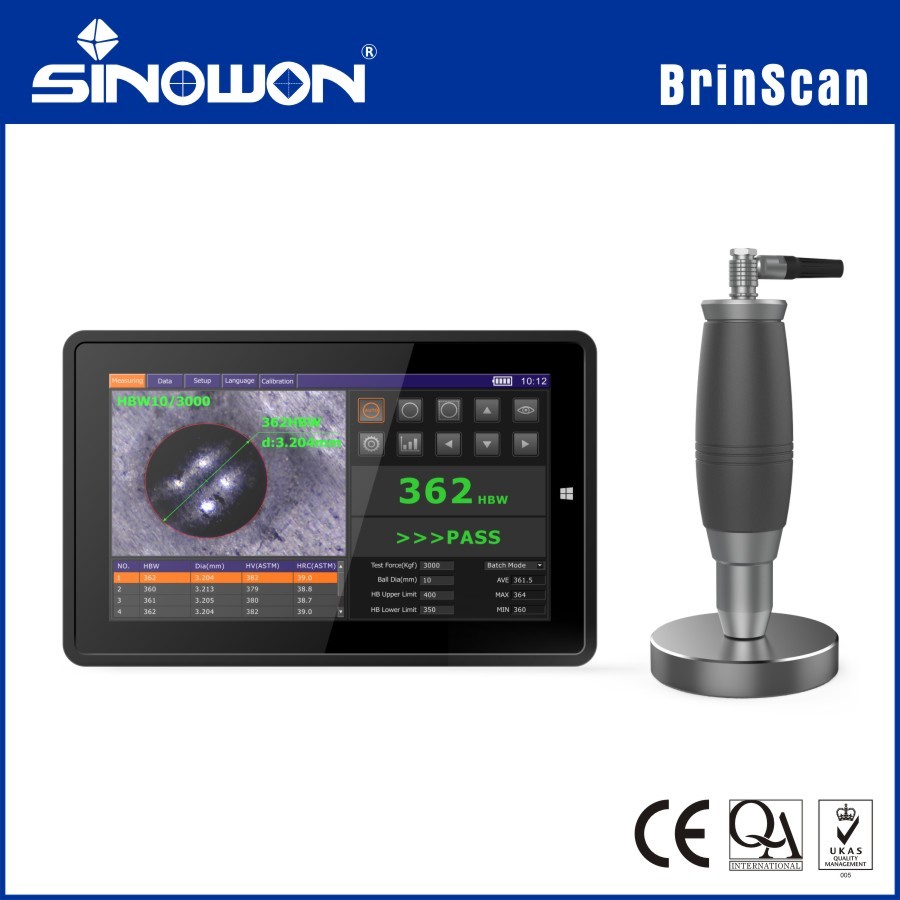

● BrinScan は 先進 な 視覚 技術 を 用いる.ポータブルデジタル顕微鏡でインデントを撮影し,複雑な背景下でもインデントを正確に特定してブリーネル硬度を測定する. 操作者は,インデントの辺を予測し,インデントの長さを記録し,硬さテーブルをチェックする必要はありません. BrinScanは,自動測定,自動記録,自動保存と自動生成硬度測定図.
● プロの操作者は,機械読み込み顕微鏡で"度測定を行うのに約2分かかります.BrinScanの操作は,プロの操作者が必要ないブリネル硬度は1秒以内に正確に表示されます
適用:
BrinScanは実験室でも使用できますし,現場でもWindowsタブレットPCやノートPCに接続することもできます
特徴:
1簡素化設計
ポータブル 顕微鏡 は,蒸気 線 の 設計 を 適用 し て い ます.その 外観 は 繊細 で,手 の 感覚 は 快適 です.
2磁気探査機
測定顕微鏡の接触面はリング磁石を適用し,磁気標本に垂直に吸着し,手を使う必要がありません.
3HD画像
顕微鏡はLED冷光源,高解像度光学システムおよびCMOSデジタルカメラを適用します.インデントは画像に明確に再現できます.
4自動識別

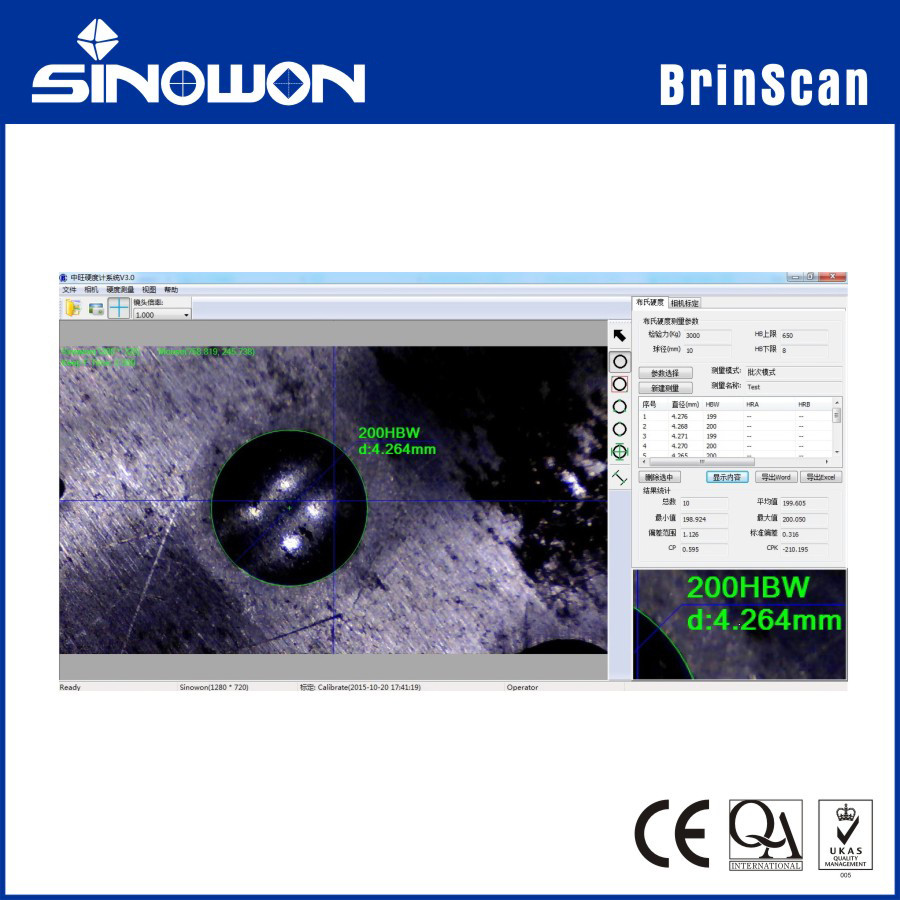

BrinScanは,インデントエッジを自動的に識別し,インデント円を自動的に測定することができます (1つの円では200点以上).直径を計算し,Brinell硬度を自動的に得ます.大幅なインデントのためにインターフェースに 1/2 以上のインデントが表示されるので,すべてのインデントが表示される必要はありません.
5"つの鍵で測定する

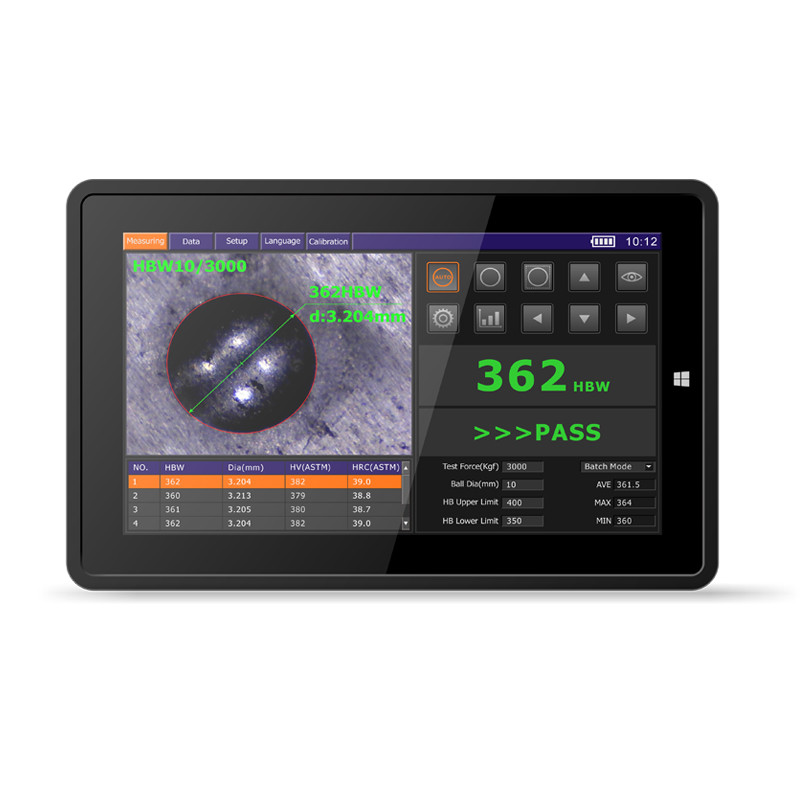

BrinScanはシンプルで手厚いインターフェイスで 専門的な訓練なしで操作できます 手動選択する必要はありません キー操作だけですインデント直径と硬さ値は出てきます.
BrinScanは,Two-point,Three-point,および全選択のような基本的な選択機能も保持している.画像拡大は手動測定に使用され,手動測定精度を向上させることができる.
6. 簡単な校正
BrinScan の初期校正は,ガラススケールとBrinell標準硬度ブロックで行うことができます.スケール (K値) を校正した後,測定スケールを変更すると,再び校正する必要はありません.,新しいスケールで直接測定できます
7報告出力
BrinScanは,インデント直径,測定値,Max,Min,変換値 (HRA,HRB,HRC,HV,HS,張力強度,など) を表示します.と部門とオペレータは,ユーザが定義することができますWord,Excelは手動記録なしで自動的に生成できます.
8強い互換性
BrinScanは,WIN7,WIN8,WIN10と互換性のある,あらゆる種類のBrinell硬度検査器と接続して使用できます.
テクニカル仕様:
| 商品 | ブリーネル硬度光学測定システム |
| モード | ブリンスキャン |
| カメラの視野 | 3.3x2.2mm |
| 測定範囲 | 8・650HBW |
| インデント解像度 | 0. 1m |
| 硬度解像度 | 0.1HBW |
| 精度 を 測る | ±1% (HBW10/3000) |
| 互換性のあるインデント | 10mmと5mmの鋼ボール |
| インデントの長さ | 1.2 ∼6mm |
| オペレーティングシステム | ウィン7, ウィン8, ウィン10, ウィン11 |
