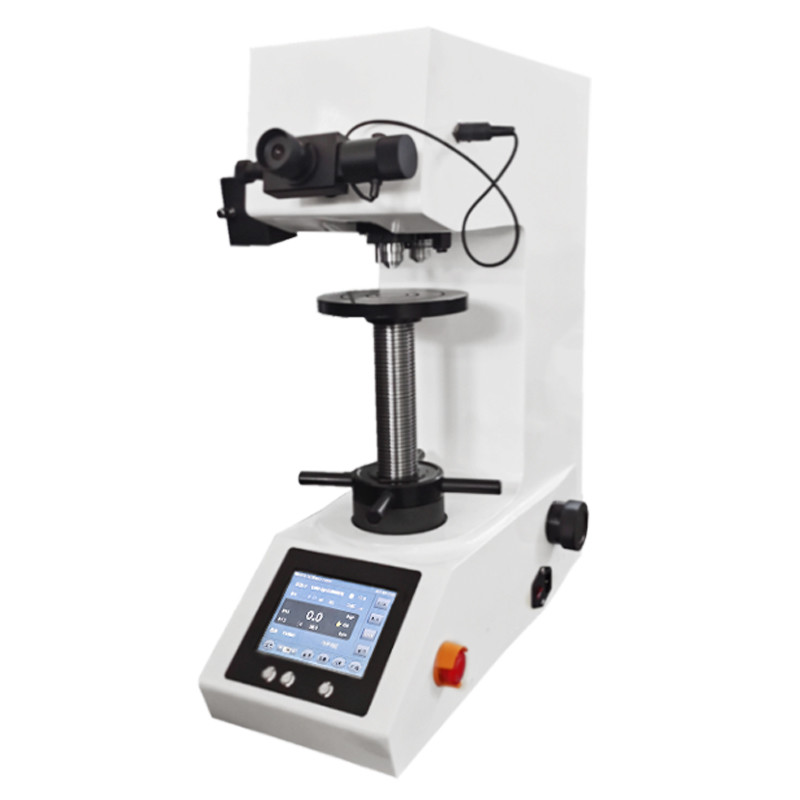

自動マクロビッカース硬度検査機 オートビッカース ZHV-WH0503
ヴィッカース方法は,光学測定システムに基づい,ダイヤモンドインデントを使用して軽量負荷の範囲を指定し,硬度値に測定され変換されるインデントを作成します.幅広い種類の材料でテストするのに非常に便利です検定用石は,平面ベースピラミッド状のダイヤモンドがヴィッカーススケールで試験に使用される.通常,負荷は非常に軽い.10gmから1Kgfまで"マクロ"ヴィッカース負荷は50kg以上まであります
私は紹介:

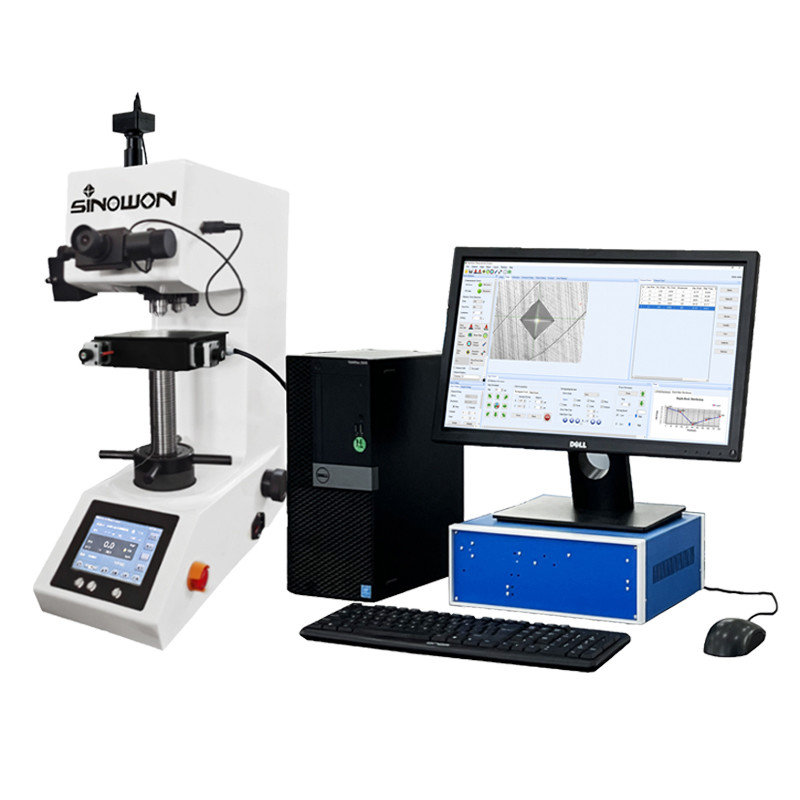

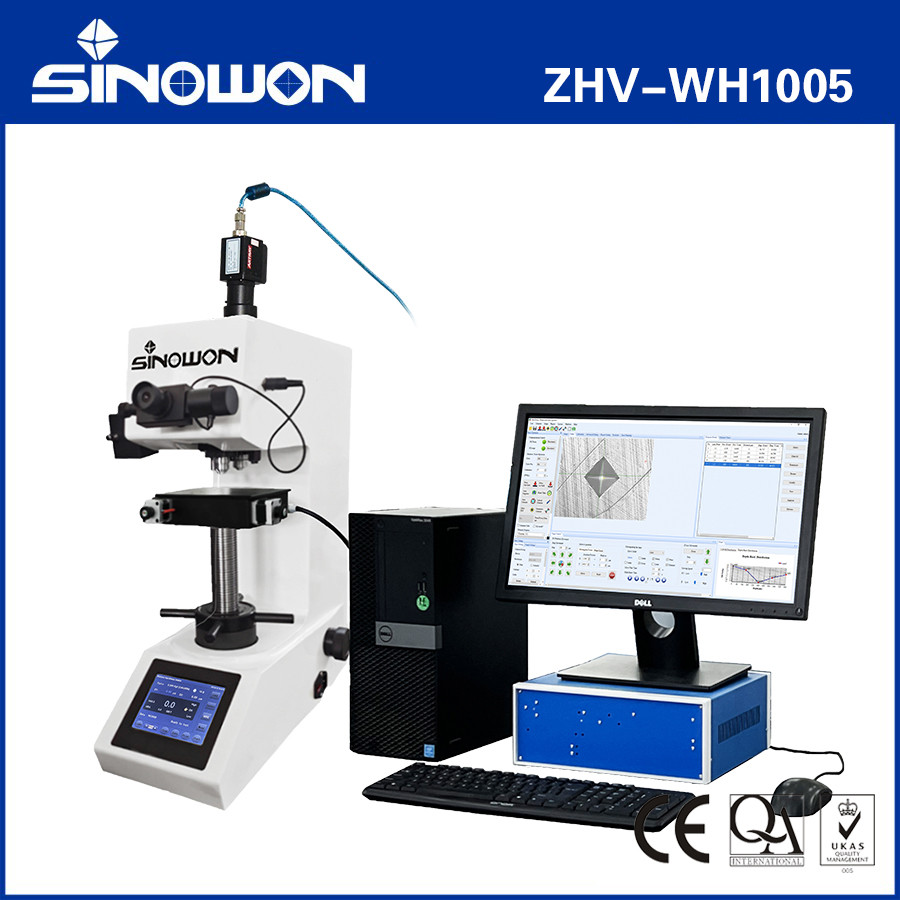

AutoVicky ZHV-WHシリーズは自動マクロヴィッカー硬度テストシステムで 機械ビジョン,モーター化されたXYプラットフォーム,コンピュータソフトウェアシステムこれは金属のビッカース硬度スケールでテストするために使用されますテストインデントはヴィッカース試験では非常に小さいため,様々な用途に役立ちます.薄い材料の試験,例えば薄膜や部品の表面の測定単一のマクロ構造を測定する硬度の変化のプロフィールを記述するために,部品を切断して一連のインデントを作ることで,ケース硬化の深さを測定する.
製品の特徴:
仕様:
| 商品 | 自動マクロビッカース硬度テスト | ||||
| モデル | オートビッキー ZHV-WH0503 | オートビッキー ZHV-WH1005 | オートビッキー ZHV-WH3010 | オートビッキー ZHV-WH5010 | |
| コード# | 821-170-0503 | 821-170-1005 年 | 821-170-3010 | 821-170-5010 | |
| 負荷力 | N | 0.30 について5".02 について0(3) 税金について05 について0 | 4.99 について8"9 について6" 29.4"99.098. この件について0 | 1.0(3) 税金について05 について0"0 について020 について030 について0 | 1.05 について0"0 について020 について030 について050歳0 |
| キログラム | 2.944.99 について8"9 について6" 29.4"99.0 | 0.5".02 について0(3) 税金について05 について0"0 について0 | 9.8" 29.4"99.098. この件について0税金制度について | 9.8"99.098. この件について0税金制度について | |
| 目標 | 10×40× | 10×40× | 10×40× | 10×20× | |
| 負荷システム | オートマティック | ||||
| モーター化されたXYステージ | ミニステップモーター L:255*W:205mm | ||||
| X-Y ステージ ストローク | 50×50mm | ||||
| 最小ステップ | 0.625um | ||||
| 言語 | 英語 | ||||
| 積載時間 | 1~60s 調整可能 | ||||
| 塔 | 自動塔 | ||||
| 目標 | 10 × 40 × | ||||
| Z軸のフォーカスシステム | 手動 フォーカス クロス ハンドホイール | ||||
| 最小測定単位 | 0.025 μm | ||||
| マックス 標本の高さ | 170mm | ||||
| 器具の喉 | 135mm | ||||
| 実行基準 | GB/T 43402ISO 6507,ASTM E92,JIS Z2244 について | ||||
| 電源 | 220 VAC 50/60 Hz | ||||
| 尺寸 (L×W×H) | (540*240*630) mm | ||||
| パッケージの寸法 | (620*485*800) ミリ | ||||
| 自動テストソフトウェア | ATS-100 画像分析と測定ソフトウェア (Dongle と CD) | ||||
| カメラタイプ | 5 メガピクセル HD カメラ | ||||
| カメラアダプターチューブ | ZHV-WH1005-1X | ||||
| モーションコントローラ | X-Y 自動プラットフォーム制御システム | ||||
| モニター | 21.5 HDMIモニター | ||||
| 純重量 | 80キロ | ||||
| 総重量 | 105kg | ||||
ヴィッカーズ・アンド・ノップ・測定ソフトウェアの導入
ソフトウェアの利点:
1パノラマスキャン,コンピュータに製品の全体的なグラフィックをスキャン,任意の位置を選択し,製品は自動的に必要な位置に移動します.
2経路計画の 17 つの方法をサポートできます. 30 点の座標などの任意の数を設定し,スタートをクリックすると,機械は手動操作なしで自動的に 30 点の測定を完了します.自動ロード自動焦点付けと自動測定
3任意のZ軸モーターと自動フォーカスシステムで装備され,手動で焦点距離を見つける必要はありません.すべてのステップは,手動測定エラーを避けるためにソフトウェアで完了.
基本機能:
● インデント画像の自動認識能力はトップであり,検出効率,安定性,検出結果の精度は高い.
● 2種類の校正:光学校正, (手動/自動) 硬度ブロック校正.硬度ブロックは複数の平均をサポートします.任意の複数の標準ブロックと分割校正と好ましい測定.
● 自動測定に加えて,手動測定の3つのオプションがあります.斜面測定と4点測定 (4つの頂点選択の順序は任意の場合もあります).
● "四角形","赤十字",および"円形"という 3 種類 の 突出 記号 が サポート さ れ て い ます.
● 手動測定時,インデント頂点位置を見つけるのに便利な拡大鏡の機能があります.
● 鍵盤 ショートカット 機能 は,測定 を より 効率 的 に する ため,選択 し た 頂点 を 素早く 移動 する こと が でき ます.
● インデント対角のピクセル距離と物理的な距離を提供し,リアルタイムで現在の負荷の下での HV / HK 値を計算します.
● ターレの自動切換 (オブジェクトのレンズとインデンタの切換)
● 数字 カメラ 500 万 台 が,インデント ビデオ を コンピューター に 映し出し,画像 を 収録 し,保存 する こと が でき ます.
● リアルタイムで表示し,現在の硬さテストの状態を更新します:現在のインデント / 対象レンズ,負荷保持時間,負荷力,など.
● 2 つの点間の距離を手動で測定できます.また,複数の距離群を同時にビデオや画像に表示できます.
● 異なる解像度,異なるレンズ,異なる負荷の場合,ソフトウェアは自動的に最適な校正係数を選択します.
● すべての試験点情報は,個別にまたは顧客の要求に応じて識別およびマークすることができます.テストポイントの識別情報は,テスト値の順序表とインデント図に表示され,簡単に検索できます.この機能は,後の分析と処理に非常に重要です.
● GB,DIN,ISO,ASTM,その他の硬度変換基準を参照してください: ビッカース HV,ノップ HK; ロックウェル:HRC,HRA,HRB,HRD,HRE,HRF,HRG,HRK; 表面 ロックウェル:HR15N,HR30N,HR45N,HR15T,HR30T,HR45T; ブリーネルHBSとブリーネルHBWなどの硬度値の相互変換を実現する.
●硬化層経路配列を測定する際には,複数の柔軟な初期化設定モードがあり,自動的に前の経路配列を保存しインポートします.測定経路は,また,再充電のために望ましい保存することができます.
● 経路配列の測定結果は,対応する硬化層深度値と硬度変化曲線を自動的に生成します.
● 測定データには複数の分析モードが選択できます.すべての結果はグラフィックレポートに設定できます.
● 報告書 の 内容 や フォーマット を 柔軟 に 設定 でき,WORD や EXCEL の 文書 を 自動的に 作成 でき ます.
● パスワードと管理権限を設定できます.通常の操作者は設定された設定に従って硬さを測定できます.
● 標準硬度値変換ツールが組み込まれており,テーブルに従って測定された硬度値を自動的に変換し,結果表に記載できます.
高級機能:
●自動フォーカス機能単一のインデントの焦点化時間は 2-5 秒です (この機能を実現するために,ZHV-VH1010は,Z軸モーターと自動フォーカスシステムで装備されなければならない)
●経路計画機能距離測定機能の拡張として,測定する経路の17つのモードの正確な計画がマウスで画像をクリックすることによって完了します.
1) について自由なポイント選択: 画像の任意の位置をクリックして測定する経路になります.
(2) について任意の方向性:任意の出発点と直線段を任意の方向で選択する.
(3) についてエッジ正常: 境界の近くをクリックすると,自動的に正規線段が生成されます.
4)2ポイント正常端の両端を選択して 中央正線断面を生成します
5)角分角: 3つの点が角を構成し,角分断片を生成する.
6)循環路線2つの点の中心線/半径で 時間の経路を生成します
7 について縁の輪郭: エッジの近くをクリックすると,エッジに沿った経路が自動的に生成されます.
8)縁の同距離:辺に沿った距離をクリックして等距離の線段を生成します
9)ソーツーツ波形: 歯の周期,歯の高さ,歯の対称性を定量的に設定できます.
10)2点の中心: 画像上の2つの点を選択して,測定する経路として中点を生成します.
11)ライン:スタート地点をクリックします 片直線を任意の方向に切り直し 中央の距離を変えます
12 についてマルチライン:複数の線路の経路点
13)シグザックシグザグ・マルチライン
14 についてインターポレーション:2つの点間の固定数点/距離を挿入する.
15)マトリックス:矩形配列の経路点
16 について車輪:車輪の軌跡の点
17)リング:円形経路点
● 提供 するインデント/レンズオフセット校正機能硬度試験結果の精度を向上させるため,インデンターとレンズとの間の機械的偏差をなくし,システムの全体的な誤りを修正する.
●エッジスキャン機能XY自動プラットフォームの動きによって,指定されたオブジェクトの縁をスキャンし,オブジェクトの縁の輪郭を描くことができます.
●パノラマ式スプライス機能"パノラマスキャン"機能によって,指定された範囲内のパノラマを取得し,地図上の任意の経路を計画することができます.
●地域モードと連続テスト機能について同じ視野内に存在する可能性のある複数のインデントの場合,エリアモードを選択することができ,各測定中に設定範囲内のインデントのみが考慮されます.連続試験中にエリアモードがオンになっている場合同じ視野内の複数のインデントによる試験中断を回避できる. 表面修正機能.
●表面修正機能これはASTME384規格の表Iと表IIに準拠し,ボールや棒などの曲線部品の試験および修正要件を提供します.
●角度調整機能プラットフォームとカメラの間の角度偏差は,角度の自動調整によって排除され,プラットフォームの位置位置精度は向上することができます.
●骨折強度関数骨折強度機能は,穴穴骨折強度データを測定するために確認できます.
●複数のサンプルをパノラマ式結合する機能パノラマ式スプライシングを複数のサンプルで同時に実施し,その後,これらのパノラマで経路計画を行うことができます.最後に,継続テストが完了しました.
モーター化されたXYプラットフォームVMP-505の仕様:
● ステップモーターシステム付き自動 XY プラットフォーム:航空宇宙級の処理技術
● 優れた 密封 性能 に よっ て,長期 的 に 回復 の 精度 が 安定 し ます
● プラットフォームサイズ: 255mmx205mm
● XY方向での最大移動: 50X50mm 要求),最小ステップ: 0.625um
● 応答精度: 一方向全範囲 ≤ 10um
● 全コーススキャン ≤ 20um
● オプション より大きなモーター付き X-Y プラットフォーム VMP1111
● X-Y 移動サイズ:110x110mm プラットフォームサイズ: 310mmx255mm
