自動マイクロ&マクロヴィッカーとノップ硬度テスト機 AutoVicky ZVK-1050AF
製品使用:
ヴィッカース方法は,光学測定システムに基づい,ダイヤモンドインデントを使用して軽量負荷の範囲を指定し,硬度値に測定され変換されるインデントを作成します.幅広い種類の材料でテストするのに非常に便利です検定用石は,四角形のピラミッド形の石材を用いて,ヴィッカーススケールで試験を行う.通常マイクロビッカーの負荷は非常に軽いマクロビッカーの負荷は50kgfまで
マイクロビッカース硬度法は,金属,陶器,複合材料 - ほぼあらゆる種類の材料 - に試験するために使用されます.様々な用途で使えます薄い材料,例えば薄膜の試験,部品,小部品,小面積の表面の測定,個々の微細構造の測定硬度の変化のプロフィールを記述するために,部品を切断して一連のインデントを作ることで,ケース硬化の深さを測定する.
私は紹介:

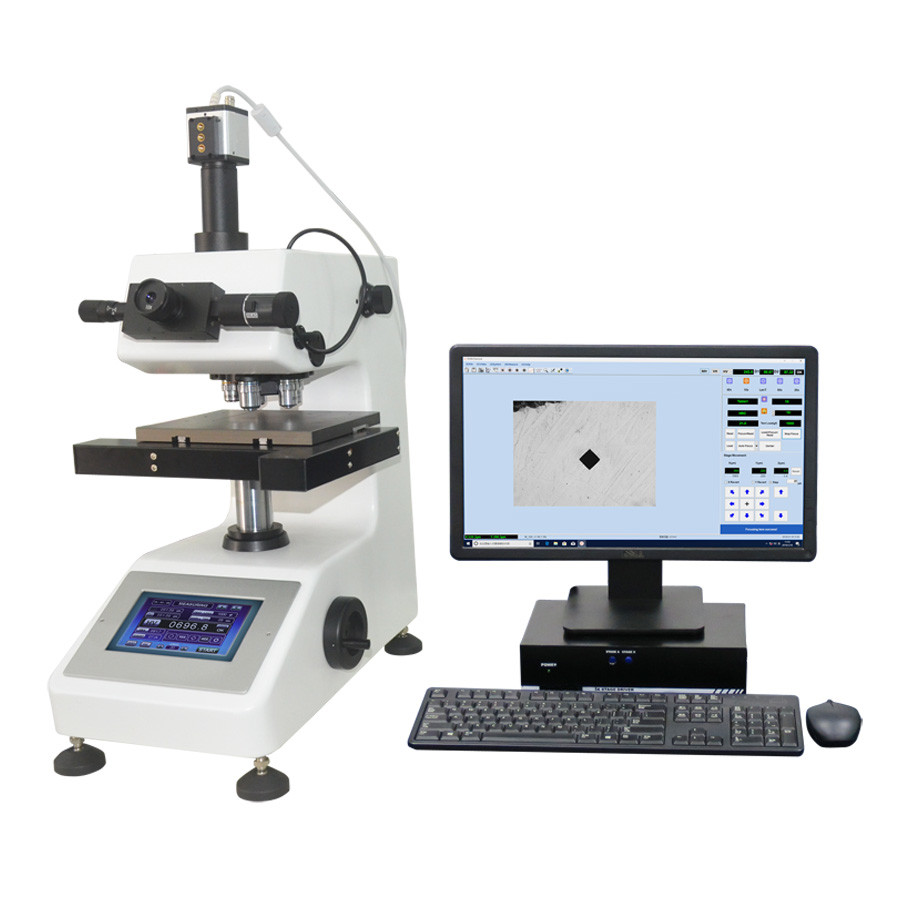

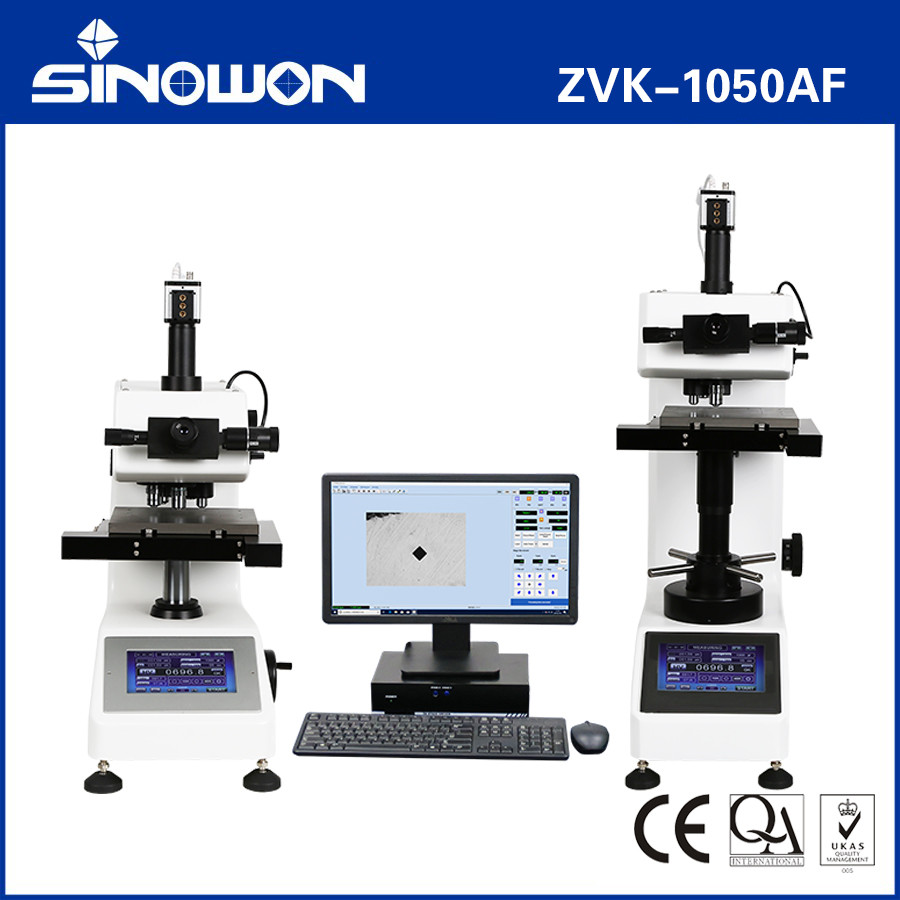

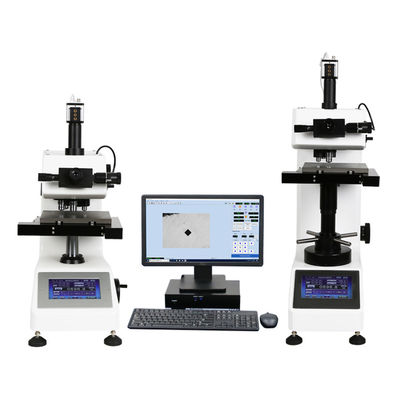

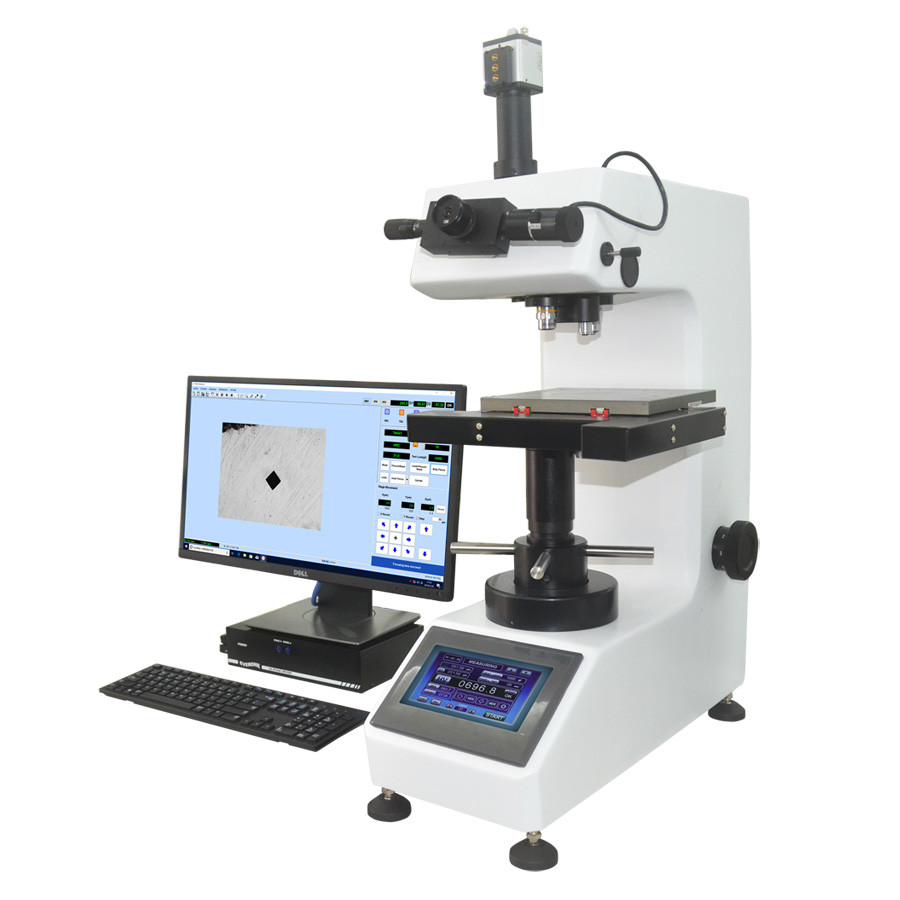

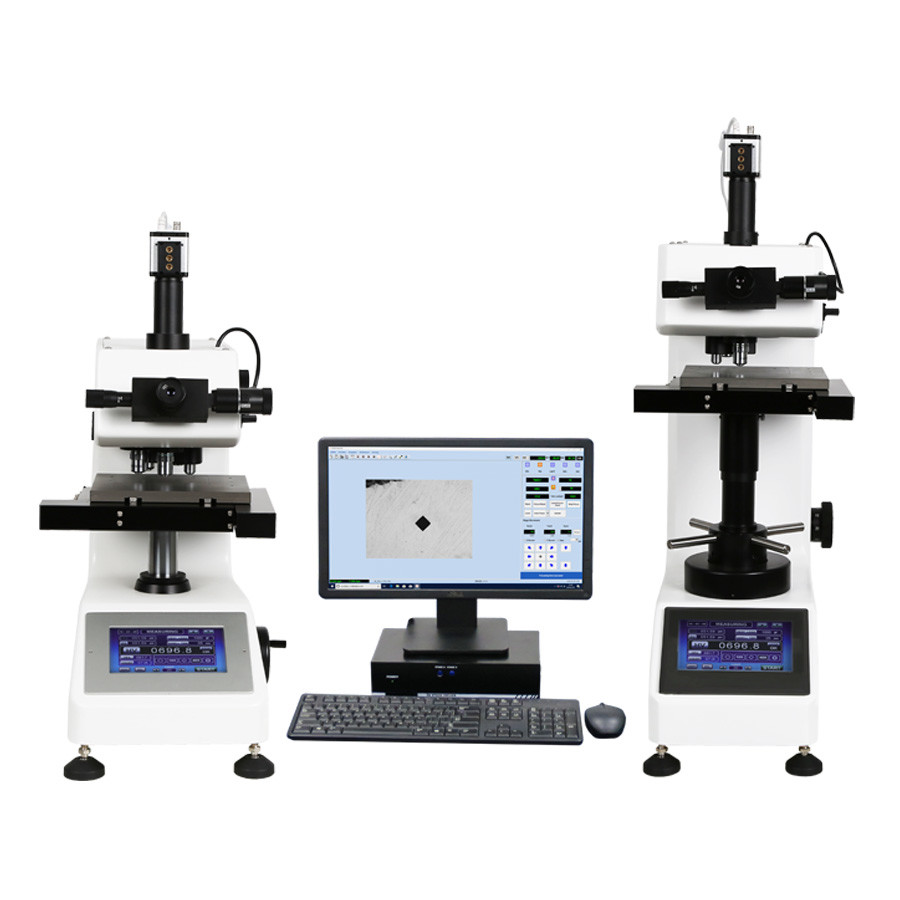

シノウォンのAutoVicky ZHV-1050AFは,1つのコントローラと1つのPCを使用して,2つの硬度テストを制御します. 1つはAutoVicky ZVK-1000F自動マイクロヴィッカースとKnoop硬度テスト,自動フォーカスシステム,もう"つはオートビッキーZHV-50A オートマティックマクロビッカース硬度テスト 両方の2ユニットにはモーター化されたX-Y自動ステージが装備されていますケースの深さの測定を自動的に行うことができます. それは人間の操作のエラーを排除し,大幅に作業効率を改善します.,硬度試験の測定を より正確で複雑化しないようにします
製品の特徴:
●自動ステージ,自動焦点,自動測定,ヴィッカース硬度試験システム
● 負荷 力: 精確 な 死体 重量 は,負荷 力 システム を 信頼 さ れ て 精度 を 保ち ます.
● 光学経路: 160mm 高解像度の光学顕微鏡経路により,画像のインデントが鋭く,優れている.
●自動ターレット:HVインデナーと10x/20X/40xオブジェクトのスイッチ位置は,繰り返しかつ正確です.
● 自動ステージ: 高精度のステップモーターで動いており,移動サイズが100x100mmで重荷を負うことができる.
●オートフォーカス:高解像度の光学システムとオートフォーカス技術を使用し,3Aソフトウェアは,インデーションサイズが8um以上の場合,オートフォーカスとオート硬度評価を実現できます.マイクロビッカーとノップのオートフォーカスですマクロ・ヴィッカースのマニュアルフォーカス
●自動測定:自動硬度テストと測定ソフトウェア:3Aは硬度テストとデータ通信を制御できます. 10x,20x,40xのスイッチが含まれます.60x 目標とビッカースインデント自動積載,固定および卸載,単一のまたは複数インデント,設定ステップ距離,動作モード,自動記録インデントダイアログラインと硬度値自動生成 CHD 深さと硬さ曲線Excel と Word 形式のレポートを生成します.
仕様:
| 商品 | 自動マイクロ&マクロ・ヴィッカーとノップ硬度テスト | |
| モデル | オートビッキー ZVK-1050AF | |
| コード# | 822-340AF | |
| 焦点モード | マイクロビッカー/ノップ: 双子自動フォーカス/マニュアルフォーカス | |
| 負荷システム | 高精度重量 | |
| マイクロロード | gf | 10 / 25 / 50 / 100 / 200 / 300 / 500 / 1000 |
| mN | 98.07/ 245.2/ 490.3/ 980.7/ 1961/ 2942/ 4903/ 9807 | |
| マクロ負荷 | キログラム | 2 / 3 / 5 / 10 / 20 / 30 / 50 |
| N | 9.807 / 19.614 / 29.421 / 49.035 / 98.07 / 196.14 / 294.21 / 49035 | |
| 読み込みモード | 自動積載,収納,卸荷 | |
| 休憩 時間 | 5 ~ 99sは調整可能 | |
| ターレットシステム | オートターレット | |
二重光学 | 高解像度の光学顕微鏡経路 | |
| 拡大 | 光学観測の拡大: 100x (10xレンズと10x眼鏡) | |
光学測定拡大:100x,200x400x | ||
| デジタル観測拡大: 350x | ||
| デジタル測定拡大:350x,700x,1400x | ||
| 光源 | LED並列照明器 | |
| デジタル画像システム | 0.5xCアダプターと1.3Mpixel CMOSカメラ | |
| 最大 標本の高さ | 90mm | |
| マックス サンプル深さ | 110mm | |
| 硬度スケール | HVとHKを切り替える | |
| オートステージ | タイプ | モーター付き |
| サイズ | 200 × 180 mm | |
| X-Y 旅行 | 100 × 100 mm | |
| モーター付き | ステップモーター | |
| 決議 | 0.5um | |
| ドライビングコントローラ | ビッキーコントロール2000 | |
| 硬度テストソフトウェア | 3A:自動ステージ,自動フォーカス,自動測定 | |
| LCDモニター | 21.5 液晶モニター | |
| 実行基準 | ASTM E-92,ISO 6507,GB/T4340 | |
| 純体重 | 150キロ | |
| 電源 | AC 220V/50Hz または 110V/60Hz | |
自動測定ソフトウェア:
●ソフトウェアインターフェース: 3A
● 人 の 行動機械制御
3Aソフトウェアは,マイクロ硬度テストの制御を行うことができる, それは運転し,セットアップすることができます X-Y自動ステージの動き,およびZ軸の自動フォーカスモーター,自動ターレットに Vickers/Knoopインデントのスイッチを制御することができます自動で荷下ろし/停留/卸荷します
●自動測定
3A ソフトウェアは,自動焦点モードでインデーション測定を自動的に行うことができます. 視覚深さは1mmであり,焦点解像度は0.2umであり,自動焦点の速度は5秒未満です.自動フォーカスと自動測定のサイクルは8秒以内です.
●CHD測定
3ソフトウェアは,ケース硬度深さの測定をプログラムすることができます. それは自動測定とCHDレポートを作成することができます.そして,深度硬度曲線が生成され,部品のナイトライド層を測定し,炭化層を測定する機能を実行します..
●経路計画機能
3Aにはルートプランの機能があり,選択した直線,ジグザグ線,円,弧,ランダムポイント,行列を設定することができ,異なる試験サンプル要件で設定することができます.
●データ管理
テストデータは印刷のために保存され,テストレポートには数学的統計と硬化層深度曲線,および印刷されたサンプル地形が含まれます.直接インデントと背景のマイクロ構造を反映しています.
●多言語
英語と中国語が現在利用可能で,他の言語も間もなく登場します.
