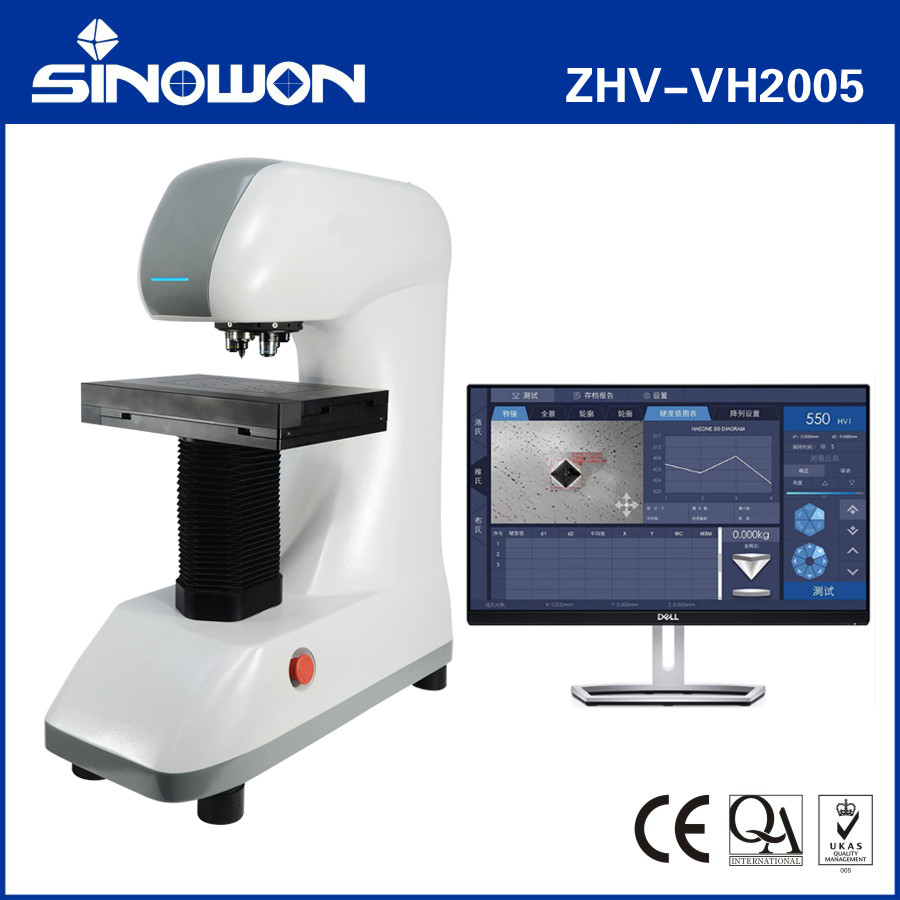

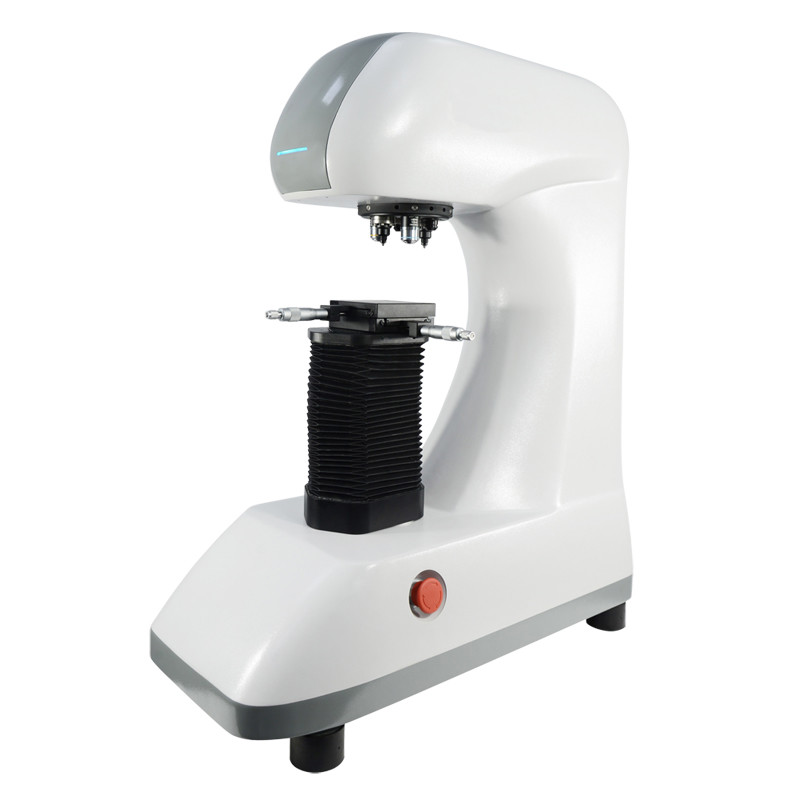

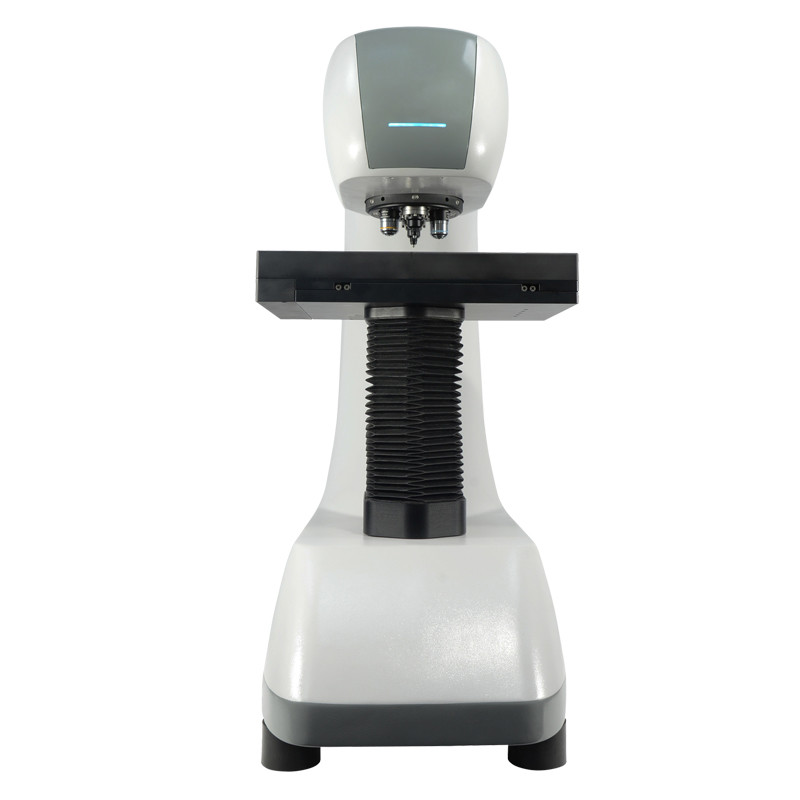

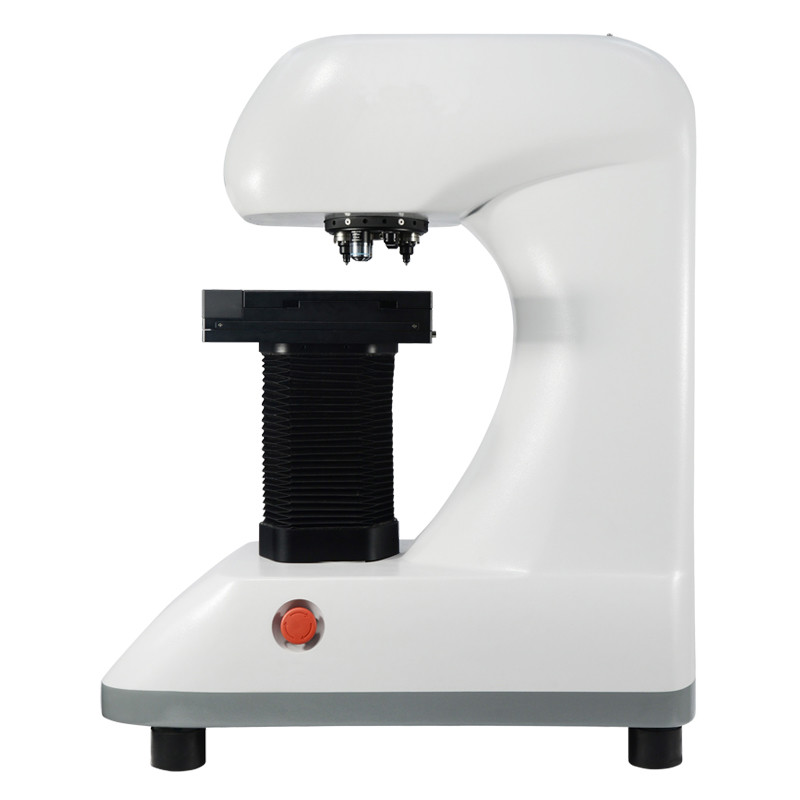

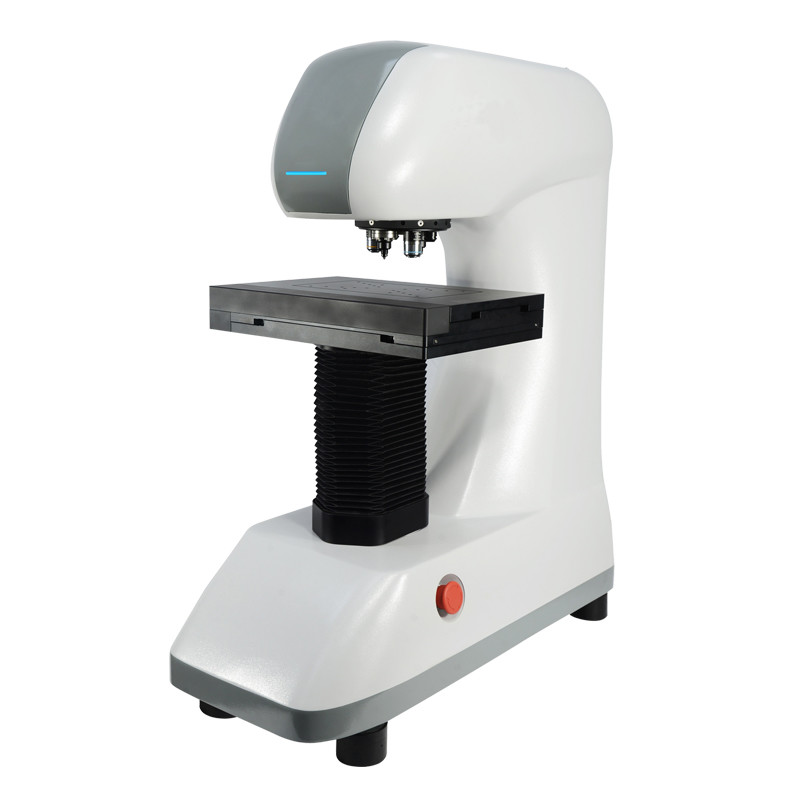

自動マイクロビッカース硬度計 AutoVicky ZHV-VH2005
導入：
ビッカース法は光学測定システムに基づいており、ダイヤモンド圧子を使用して軽荷重の範囲を指定してくぼみを作成し、測定して硬度値に変換します。幅広い種類の材料をテストするのに非常に便利ですが、印象のサイズを測定できるようにするにはテストサンプルを研磨する必要があります。ビッカース スケールでのテストには、底面が四角錐の形をしたダイヤモンドが使用されます。通常、負荷は 5gf ～ 2Kgf の範囲で非常に軽くなりますが、「マクロ」ビッカース負荷は最大 50 Kg 以上の範囲に及ぶ場合があります。
マイクロ ビッカース硬度法は、金属、セラミック、複合材料など、ほぼあらゆる種類の材料の試験に使用されます。ビッカース試験では試験のくぼみが非常に小さいため、箔などの非常に薄い材料の試験、部品の表面、小さな部品や小さな領域の測定、個々の微細構造の測定、深さの測定など、さまざまな用途に役立ちます。部品を切断し、一連のくぼみを作成して硬度の変化のプロファイルを記述することによって表面硬化を行います。
簡単な紹介:

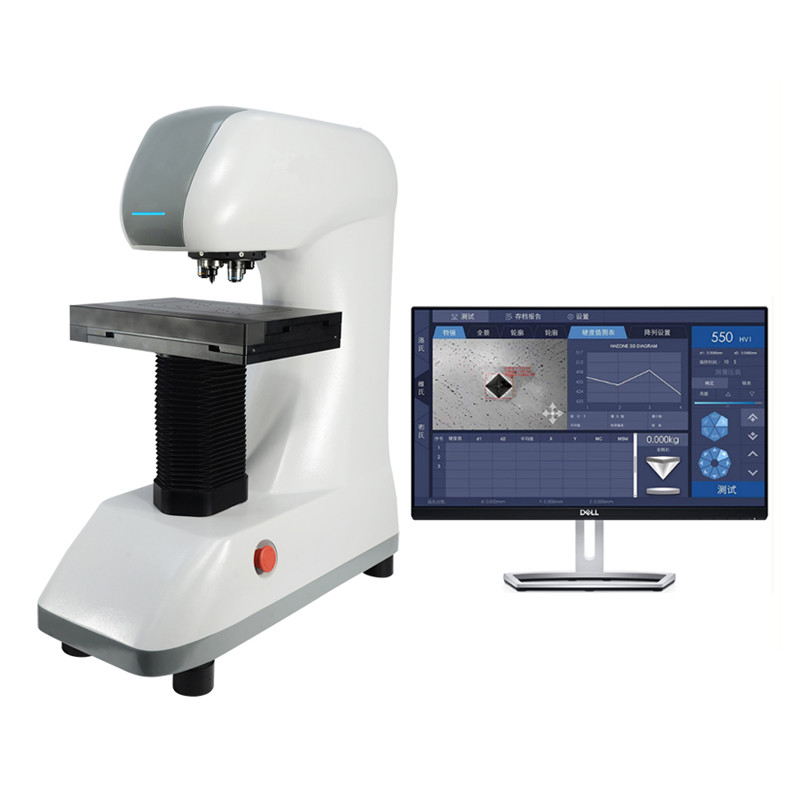

AutoVicky ZHV-VH2005 は、マシン ビジョン、電動 XY プラットフォーム、オプションのオート フォーカス システム、コンピューター ソフトウェア システム ATS-300 を備えた自動マイクロ ビッカース硬さ試験システムです。ビッカースの圧痕に関する自動測定機能があり、人間の操作ミスを排除し、作業効率が大幅に向上し、硬度試験の測定がより正確かつ簡単になります。
特徴:
仕様:
| 商品 | 自動マイクロビッカース硬さ試験機 | |
| モデル | オートヴィッキー ZHV-VH2005 | |
| コード＃ | 823-170-2005 | |
| 荷重荷重 | N | 0.098～19.60 |
| ガールフレンド | 5～2000 | |
| ローディングシステム | 自動 | |
| 電動XYステージ | ミニステップモーター サイズ L:180*W:140mm | |
| XYステージストローク | 50×50mm | |
| 最小ステップ | 0.625um | |
| 言語 | 英語 | |
| ロード時間 | 1～60秒調整可能 | |
| タレット | 自動タレット | |
| 客観的 | 10×、50× | |
| Z軸フォーカシングシステム | ウォームギア方式によるマニュアルフォーカス | |
| 最小測定単位 | 0.025μm | |
| 最大。試験片の高さ | 200mm | |
| 楽器のど | 170mm | |
| エグゼクティブスタンダード | GB/T 4340.2; ISO 6507; ASTM E92; JIS Z2244 | |
| 電源 | AC220V/50; 110V/60Hz | |
| 寸法 (長さ×幅×高さ) | 525×323×773mm | |
| 自動テストソフトウェア | ATS-300 画像解析・計測ソフトウェア（ドングルおよびCD） | |
| カメラの種類 | 8メガピクセルHDカメラ | |
| モーションコントローラー | XY自動雲台制御システム | |
| モニター | 21.5 インチ HDMI モニター | |
| 正味重量 | 75kg | |
| 総重量 | 120kg | |
ビッカース・ヌープ測定ソフトウェアのご紹介
ソフトウェアの利点:
● パノラマスキャンを実現し、製品の全体的なグラフィックスをコンピュータにスキャンし、任意の位置を選択すると、製品は必要な位置に自動的に移動します。
● 17 通りの経路計画をサポートし、30 点座標などの任意の数を設定し、開始をクリックすると、機械は手動操作、自動ロード、自動焦点、自動測定なしで 30 点測定を自動的に完了します。
● オプションの Z 軸モーターとオートフォーカスシステムを装備しているため、焦点距離を手動で見つける必要がなく、機械が自動的に焦点を合わせます。手動による測定エラーを避けるために、すべてのステップはソフトウェアによって完了します。
基本機能:
● 圧痕画像の自動認識能力は優れており、検出効率、安定性、検出結果の精度が高いです。
● 2種類の校正:光学校正、(手動/自動)硬度ブロック校正。硬度ブロックは、複数の平均化、任意の複数の標準ブロック、セグメント化された校正および優先測定をサポートします。
● 自動測定に加えて、4 辺測定、対角測定、4 点測定 (4 つの頂点の選択順序は任意) の 3 つの手動測定オプションがあります。
●「長方形」「赤十字」「円形」の3種類のくぼみマークに対応しています。
● 手動測定中に、くぼみの頂点位置を見つけるのに便利な拡大鏡の機能があります。
● 独自のキーボードショートカット機能により、選択した頂点を素早く移動でき、測定作業を効率化します。
● ピクセル距離とくぼみ対角線の物理的距離を提供し、現在の負荷下での HV / HK 値をリアルタイムで計算します。

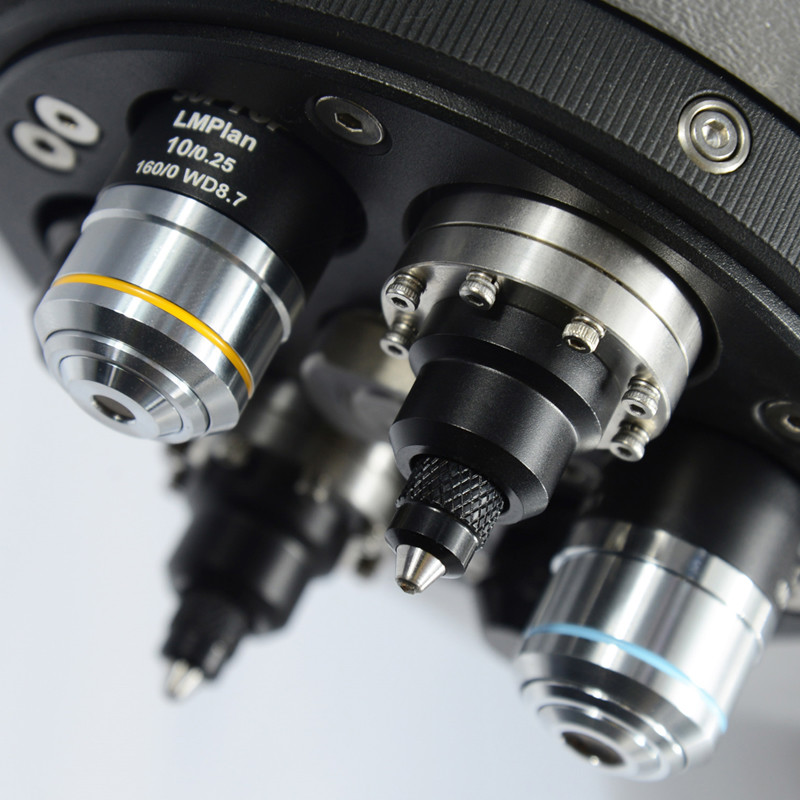

●タレットの自動切り替え（対物レンズと圧子の切り替え）。
● 500万台のデジタルカメラでくぼみビデオをコンピュータに表示。画像をキャプチャして保存できます。
● 現在の硬さ試験機のステータスをリアルタイムに表示および更新します: 現在の圧子/対物レンズ、荷重保持時間、荷重力など。
● 2 点間の距離は手動で測定できます。複数の距離グループをビデオまたは画像上に同時に表示することもできます。
● 解像度、対物レンズ、負荷が異なる場合、ソフトウェアは最適な校正係数を自動的に選択します。
● すべてのテスト ポイント情報は、個別に、または顧客の要件に従って識別およびマーク付けできます。テストポイントの識別情報は、テスト値シーケンステーブルとインデントダイアグラムに表示され、簡単に検索できます。この機能は、その後の分析と処理にとって非常に重要です。
● GB、DIN、ISO、ASTM およびその他の硬度変換規格を参照して、次のことを実現します。ビッカース HV、ヌープ HK。ロックウェル: HRC、HRA、HRB、HRD、HRE、HRF、HRG、HRK。サーフェスロックウェル: HR15N、HR30N、HR45N、HR15T、HR30T、HR45T;ブリネルHBSとブリネルHBWなどの硬度値の相互変換を実現します。
● 硬化層のパス シーケンスを測定する場合、以前のパス シーケンスを自動的に保存してインポートする、複数の柔軟な初期化設定モードがあります。測定パスは、必要に応じて保存して再読み込みすることもできます。
● パスシーケンスの測定結果により、対応する硬化層深さの値と硬度変化曲線が自動的に生成されます。
● 測定データに対して複数の分析モードを選択できます。すべての結果をグラフィックレポートに設定できます。
● レポート内容やフォーマットを柔軟に設定でき、WORDやEXCEL文書も自動生成できます。
●パスワードや管理権限の設定が可能：一般の作業者は設定した設定に従ってのみ硬さを測定できます。
● 内蔵の標準硬度値変換ツールにより、測定された硬度値を表に従って自動的に変換し、結果表にリストすることができます。
高度な機能:
●オートフォーカス機能。くぼみの自動焦点合わせが実現でき、単一のくぼみの焦点合わせ時間は2〜5秒です。 (この機能を実現するには、ZHV-VH2005にモーターZ軸とオートフォーカスシステムが搭載されている必要があります)
●ルート計画機能。距離測定機能の拡張として、画像をマウスでクリックするだけで、測定対象の経路の 17 モードの正確な計画が完了します。
1)無料ポイント選択: 画像の任意の位置をクリックすると、測定対象のパスになります。
2)任意の方向: 任意の開始点と任意の方向の直線セグメントを選択します。
3)エッジ法線: エッジ付近をクリックすると、法線セグメントが自動的に生成されます。
4)2 点法線:エッジの 2 つの端を選択して、中央の法線セグメントを生成します。
5)角の二等分線: 3 つの点が角度を構成して角の二等分線セグメントを生成します。
6)循環ルート: 2 点中心/半径、時間内のパスを生成します。
7)エッジ輪郭: エッジ付近をクリックすると、エッジに沿ったパスが自動的に生成されます。
8)エッジの等距離:エッジに沿った距離をクリックして、等距離の線分を生成します。
9)ノコギリ波：周期、歯の高さ、歯の対称性を定量的に設定できます。
10)2点の中心: 画像上の 2 点を選択して、測定するパスとして中点を生成します。
11)ライン：任意の開始点、任意の方向の直線セグメント、および中間の可変距離をクリックします。
12)複数行:複数行のウェイポイント。
13)ジグザグ：ジグザグの複数行。
14)補間：2 点間に固定数/距離のパス ポイントを挿入します。
15)マトリックス：長方形配列のパス点。
16)車輪：ホイールパスポイント。
17)指輪：円形パスのポイント。
● 提供する圧子・レンズオフセット校正機能圧子とレンズの間の機械的偏差を排除し、システムの全体的な誤差を修正して、硬度試験結果の精度を向上させます。
●エッジスキャン機能。XY自動雲台の移動により、指定されたオブジェクトのエッジをスキャンし、オブジェクトのエッジ輪郭を描画できます。
●パノラマスプライシング機能。「パノラマスキャン」機能により、指定した範囲のパノラマを取得し、地図上で任意の経路計画を立てることができます。
●地域モードと継続的テスト関数。同じ視野内に複数のくぼみが存在する場合は、エリアモードを選択することができ、各測定中に設定範囲内のくぼみのみが考慮されます。連続試験中にエリアモードをオンにすると、同じ視野内の複数のくぼみによる試験の中断を回避できます。表面補正機能。
●表面補正機能。ASTM E384 規格の表 I および表 II に準拠しており、ボールやロッドなどの湾曲した部品の試験および補正要件を提供します。
●角度補正機能。雲台とカメラの角度のずれを自動角度補正により解消し、雲台の位置決め精度を向上させます。
●破壊靭性関数。押し込み破壊靱性データを測定することで、破壊靱性の機能を確認できます。
●マルチサンプルパノラミックスプライシング機能。パノラマ スプライシングは複数のサンプルに対して同時に実行でき、その後、これらのパノラマに対してパス プランニングを行うことができます。最後に、継続的なテストが完了しました。
電動XYプラットフォームVMP-1212の仕様:
● ステップモーターシステムを備えた自動XYプラットフォーム: 航空宇宙グレードの処理技術
●優れたシール性能により長期安定した回復精度を実現
● プラットフォームサイズ: 260mmx250mm
●XY方向の最大変位：50X50mm要件）、最小ステップ：0.625um
● 応答精度: 一方向フルレンジ ≤ 3um
●全コーススキャン ≤ 20um
● オプションの大型電動 XY プラットフォーム VMP1111
