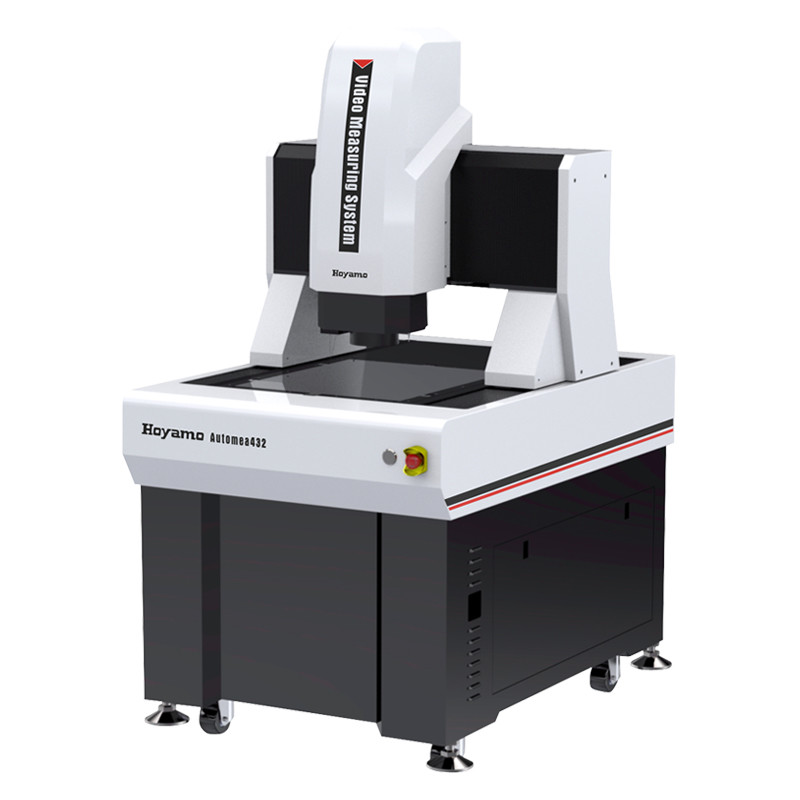

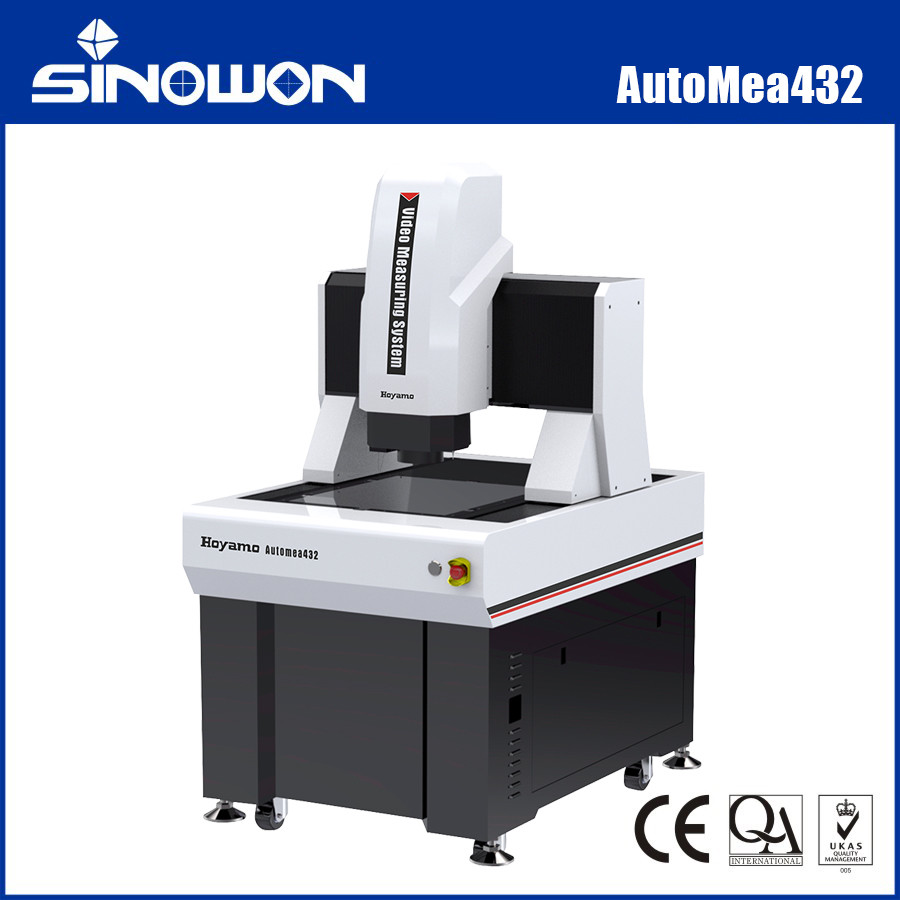

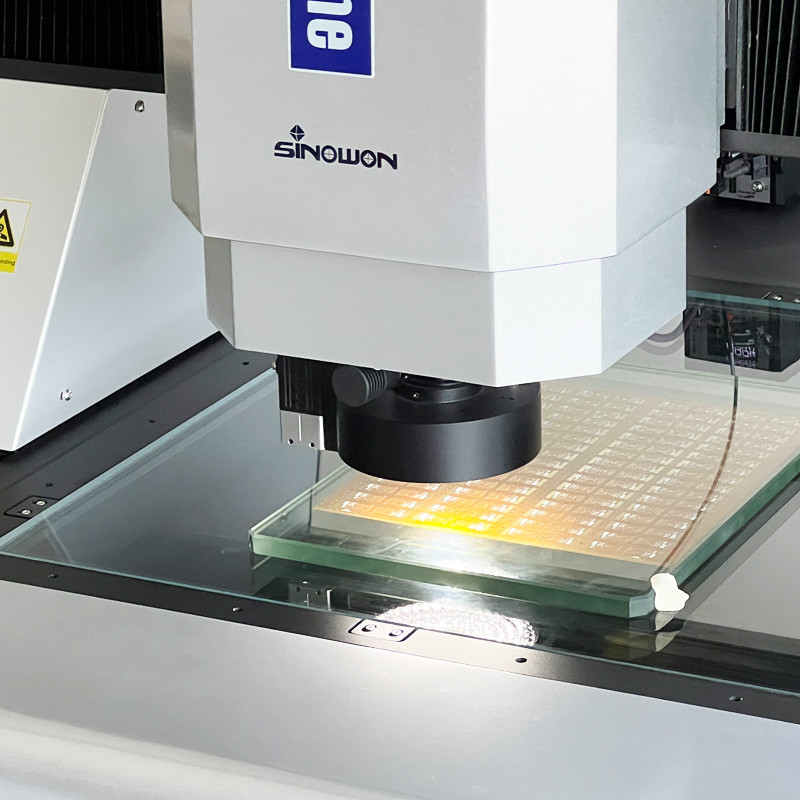

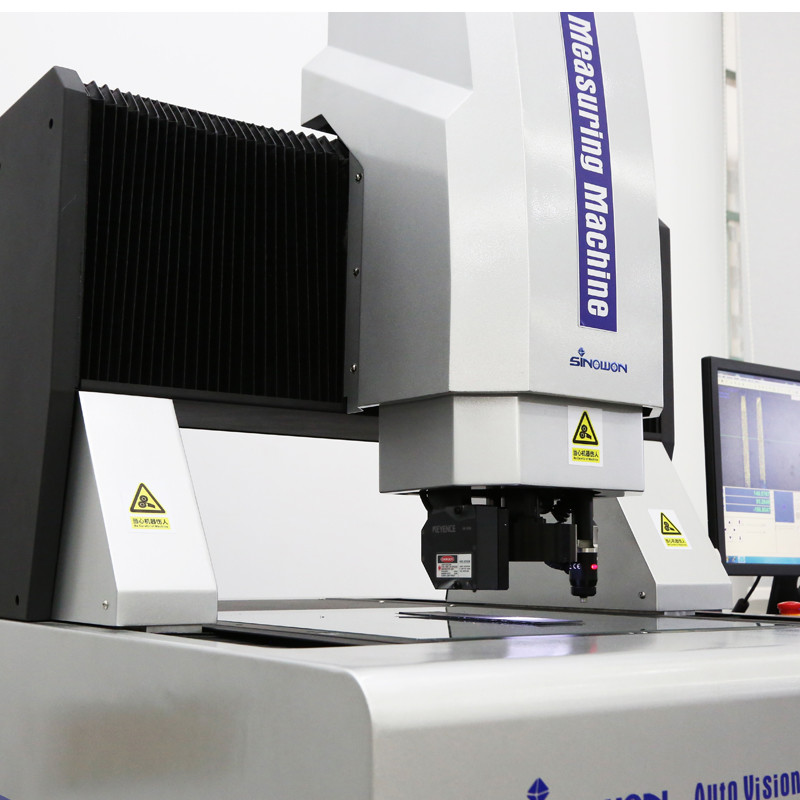

移動橋 3D 自動コンタクト&ビデオ測定システム Automea432シリーズ
製品紹介:
Automeaは,高度な精度と大きなサイズ測定のために設計された移動式ブリッジ型全自動視力測定器です.移動式ブリッジ構造を採用します.測定された作業部品が測定の精度と安定性を確保するために固定されている場合電子機器,医療機器,LCD,航空宇宙,航空などの産業での測定に適しています.
製品特性c:
仕様:
| 商品 | 移動橋 自動ビデオ測定システムmシリーズ | ||||
| モデル | AutoMea432 について | オートメア542 | オートメア652 | AutoMea862 について | |
| X/Y軸移動 | (400*300) mm | (500*400) mm | (600*500) mm | (800*600) mm | |
| Z軸 移動 | 200mm | ||||
| X/Y/Z-3軸線形スケール | ガラスの格子レギュラー,解像度: 0.5um | ||||
| 誘導モード | 正確な線形ガイドレール,二重滑り道ガイド付き | ||||
| 動作モード | ジョイスティック コントロール マウス操作 自動検出プログラム | ||||
| 精度* | XY軸:≤2.5+L/200 (um) | ||||
| Z軸:≤5.0+L/200 (um) | |||||
| 繰り返し可能性 | 2m | ||||
|
照明 システム |
輪郭 | LED並列コンートライト | |||
| 0~255 ステップレス調節可能な5リング8分割LED表面照明 | |||||
| 表面 | |||||
| ビデオシステム** | 1/2.9高画質デジタルカラーカメラ | ||||
| 6.5Xマニュアルズームレンズ.光学拡大: 0.7X-4.5X,ビデオ拡大: 26X~172X (21.5 画面) | |||||
| 測定ソフトウェア | i測定 | ||||
| オペレーティングシステム | WIN10/11-32/64ビットオペレーティングシステムをサポート | ||||
| 言語 | 英語,簡体字中国語,伝統的な中国語,他の言語を追加することができます | ||||
| 労働環境 | 温度20°C±2°C,温度変化<1°C/Hr;湿度30%~80%RH;振動<0.02g,≤15Hz | ||||
| 電源 | 220V/50Hz/10A | ||||
| 寸法 (WxDxH) | (1195*832*1579) mm | (1463*940*1591) mm | (1568*1040*1591) ミリ | (1818*1157*1590) ミリ | |
| パッケージのサイズ (WxDxH) | (1380*1170*1910) ミリ | (1690*1300*2000) ミリ | (1800*1400*2000) ミリ | (2300*1700*2000) mm | |
| 純重量 | 体重は650kg | 780キロ | 1380kg | 2000kg | |
注記:
L は長さ (mm) で,Z 軸の機械的精度と焦点精度は,作業部品の表面と大きく関係しています.
拡大は推定値で,モニターの寸法と解像度に関係しています.
視野 (mm) = (斜面*水平*垂直)
製品構成モデルの説明 (AutoMea432の例)
| 製品カテゴリー | 2.5D | 3D | 2.5D | 3D |
| 商品 | 2.5D自動ビデオ測定システム |
3D自動コンタクト&ビデオ測定システム |
2.5D自動レーザースキャン&ビデオ測定システム |
3D自動多感覚 測定機 |
| モデル | オートメア 432A |
オートメア 432B |
オートメア 432C | オートメア432D |
| タイプ | A について | B について | C について | D |
| 重要性 | オプティカルズームレンズセンサー | ズームレンズセンサーと接触探査機センサー | ズームレンズセンサーとレーザーセンサー | ズームレンズセンサー,コンタクトプロブセンサー,レーザーセンサー |
| 接触探査機 | 持っていない | MCPキット1 | 持っていない | MCPキット1 |
| レーザーモジュール | 持っていない | 持っていない | オムロンレーザー | オムロンレーザー |
| ソフトウェアバージョン | i測定41 | i測定42 | 測定する5.0 | 測定する5.1 |
移動橋自動 ビデオ測定システムのモデルと仕様:
| モデル | コード# | モデル | コード# | モデル | コード# | モデル | コード# |
| オートメア 432A | 523~120H | オートメア542A | 523〜120J | オートメア652A | 523-120K | オートメア862A | 523〜120L |
| オートメア 432B |
523~220H |
オートメア542B | 523〜220J | オートメア652B | 523-220K | オートメア862B | 523〜220L |
| オートメア 432C | 523~320H | オートメア542C | 523~320J | オートメア652C | 523~320K | オートメア862C | 523~320L |
| オートメア432D | 523〜420H | オートメア542D | 523〜420J | オートメア652D | 523~420K | オートメア862D | 523〜420L |
| モデル | コード# | モデル | コード# | モデル | コード# | モデル | コード# |
| オートメア1082A | 523-120M | オートメア12102A | 523-120N | 自動車15122A | 523-120P | オートメア18122A | 523-120Q |
| オートメア1082B | 523~220M | オートメア12102B | 523-220N | オートメア15122B | 523-220P | オートメア18122B | 523-220Q |
| オートメア1082C | 523~320M | オートメア12102C | 523-320N | オートメア15122C | 523-320P | オートメア18122C | 523-320Q |
| オートメア1082D | 523〜420M | オートメア12102D | 523-420N | オートメア15122D | 523-420P | オートメア18122D | 523-420Q |
| モデル | コード# | モデル | コード# | モデル | コード# | モデル | コード# |
| オートメア26162A | 523-120R | オートメア26162B | 523-220R | オートメア26162C | 523-320R | オートメア26162D | 523-420R |
移動橋 自動ビデオ測定システム 空間測定ガイド 表:
| 旅行 | モデル | 精度 | X 軸 移動 mm | Y軸移動 mm | Z軸 標準移動 mm | Z 軸 最大定番移動 mm | |
| E1x,y | E1z | ||||||
| 400×300×200 | オートメア 432 | 2.5+L/200 | 5.0+L/200 | 300 | 400 | 200 | 400 |
| 500×400×200 | オートメア542 | 400 | 500 | 200 | 400 | ||
| 600×500×200 | オートメア652 | 500 | 600 | 200 | 400 | ||
| 800×600×200 | オートメア862 | 600 | 800 | 200 | 400 | ||
| 1000×800×200 | オートメア1082 | 3.0+L/200 | 5.0+L/200 | 800 | 1000 | 200 | 300 |
| 1200×1000×200 | オートメア12102 | 3.5+L/200 | 5.0+L/200 | 1000 | 1200 | 200 | 300 |
| 1500×1200×200 | オートメア15122 | 4.0+L/200 | 5.0+L/200 | 1200 | 1500 | 200 | 300 |
| 1800×1200×200 | オートメア18122 | 4.5+L/200 | 5.0+L/200 | 1200 | 1800 | 200 | 200 |
| 2000×1500×200 | オートメア20152 | 5.0+L/200 | 5.0+L/200 | 1500 | 2000 | 200 | 200 |
| 2600×1600×200 | オートメア26162 | 1600 | 2600 | 200 | 200 | ||
他の旅行の仕様は,顧客のニーズに応じてカスタマイズすることができます.
