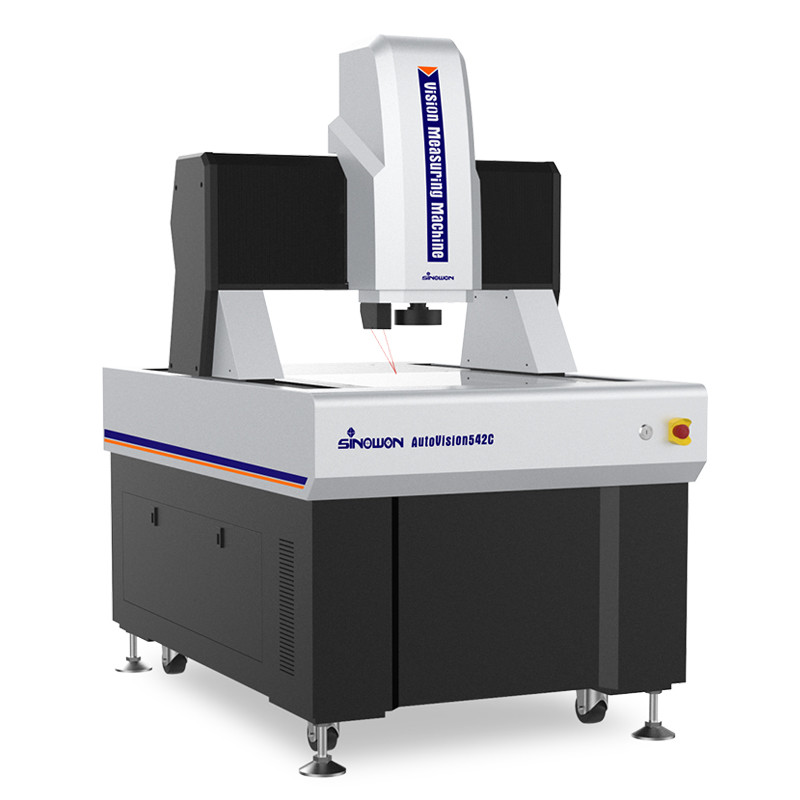

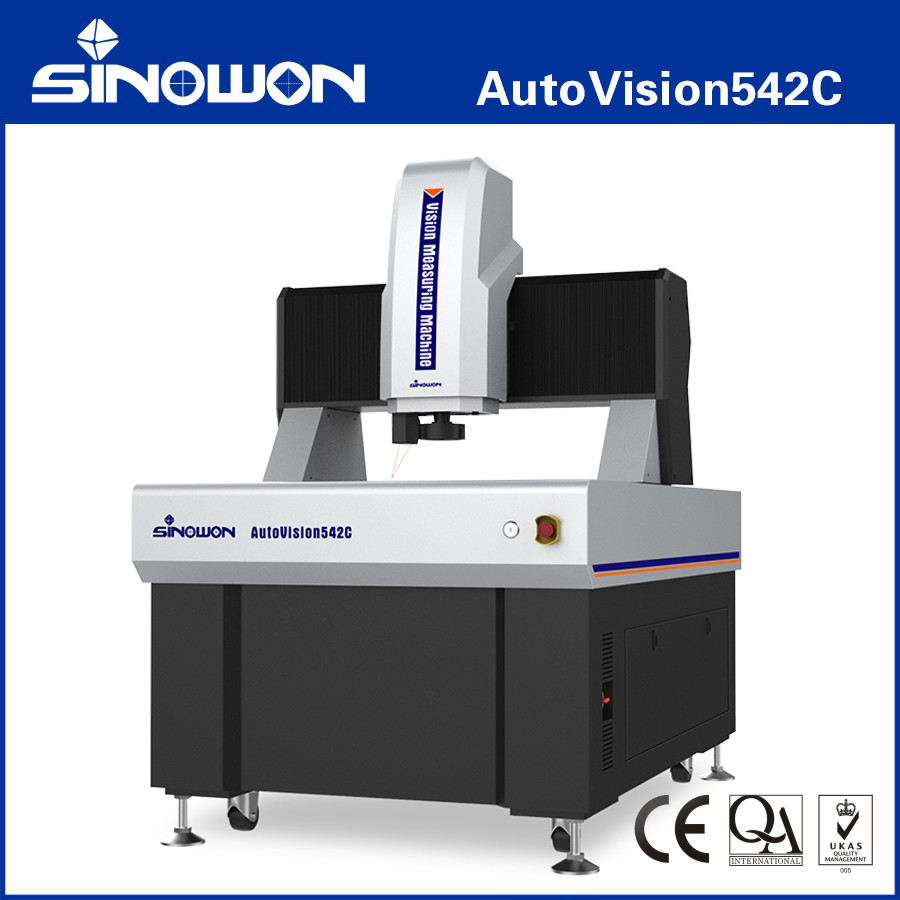

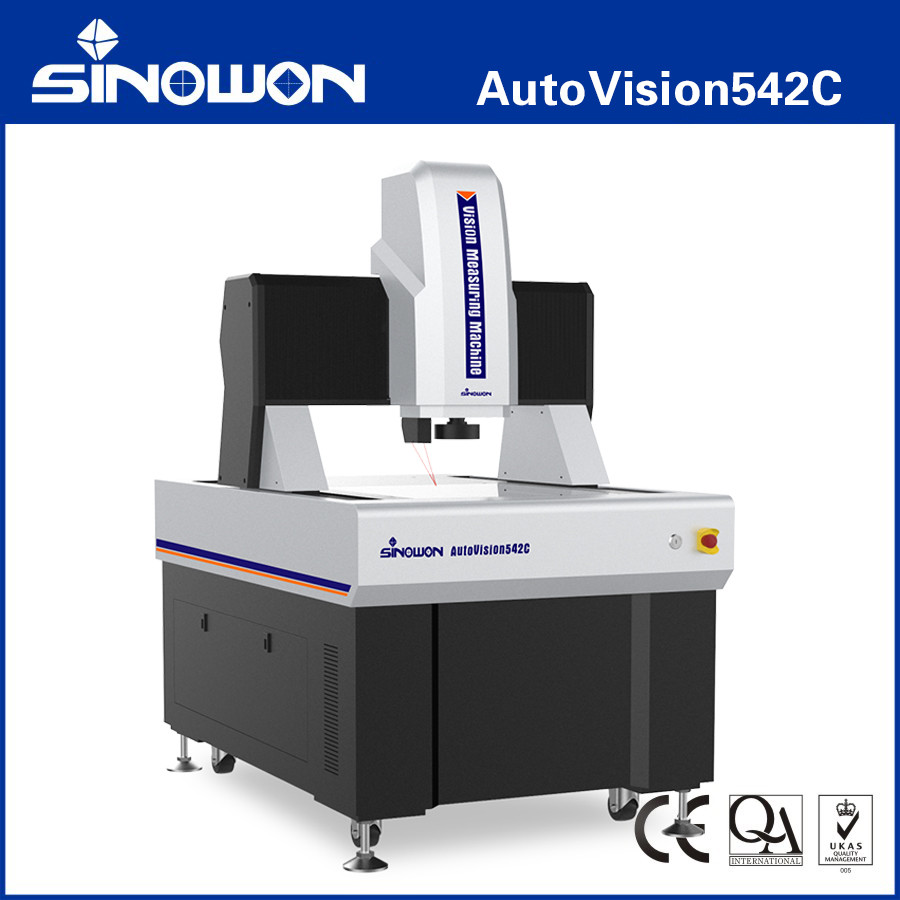

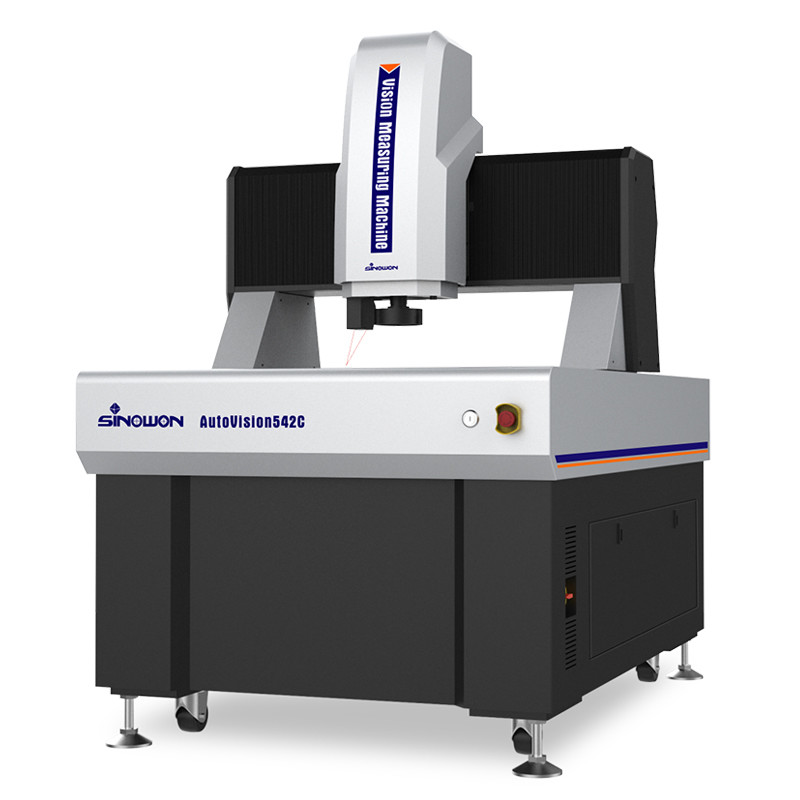

高精度移動ブリッジ2.5D自動レーザー走査＆ビジョン測定機AutoVision542シリーズ
製品紹介:
AutoVisionは、高精度で大規模な測定のために設計された、高精度移動ブリッジ自動画像測定器です。移動ブリッジ構造を使用し、ワークを固定した状態で測定することで、測定精度と安定性を保証し、エレクトロニクス産業、医療機器、LCDおよび航空宇宙などの産業の測定に適しています。
製品の特徴c:
仕様:
| 商品 | 高精度移動ブリッジ自動ビジョン測定機AutoVisionシリーズ | ||||
| モデル | AutoVision432 | AutoVision542 | AutoVision652 | AutoVision862 | |
| X/Y軸移動量 | (400*300)mm | (500*400)mm | (600*500)mm | (800*600)mm | |
| Z軸移動量 | 200mm | ||||
| X/Y/Z軸リニアスケール | ヨーロッパ製リニアスケール分解能：0.1um | ||||
| ガイドモード | Pクラス精密リニアガイド、ダブルトラックダブルスライダーガイド | ||||
| 操作モード | ジョイスティックコントローラー、マウス操作、自動検出プログラム | ||||
| 精度* |
XY軸：≤1.8+L/200(um) |
||||
|
Z軸：≤4.0+L/200(um) |
|||||
| 繰り返し精度 | 2um | ||||
|
照明 システム |
輪郭 | LED平行輪郭照明 | |||
| 0〜255段階調整可能な5リング8分割LED表面照明 | |||||
| 表面 | |||||
| ビデオシステム** | 1/1.8インチ高精細デジタルカラーカメラ | ||||
| 8.3X電動ズームレンズ 光学倍率：0.6X〜5.0X; ビデオ倍率：20X〜170X（21インチモニター） | |||||
| 測定ソフトウェア | iMeasuring | ||||
| オペレーティングシステム | WIN10/11-32/64ビットオペレーティングシステムをサポート | ||||
| 言語 | 英語、簡体字中国語、繁体字中国語、その他の言語を追加可能 | ||||
| 動作環境 | 温度20℃±2℃、温度変化<1℃/Hr; 湿度30%〜80%RH; 振動<0.02g、≤15Hz | ||||
| 電源 | AC220V/50Hz; 110V/60Hz | ||||
| 寸法(WxDxH) | (1195*832*1579)mm | (1463*940*1591)mm | (1568*1040*1591)mm | (1818*1157*1590)mm | |
| 梱包サイズ(WxDxH) | (1380*1170*1910)mm | (1690*1300*2000)mm | (1800*1400*2000)mm | (2300*1700*2000)mm | |
| 正味重量 | 650Kg | 780Kg | 1380Kg | 2000Kg | |
注:
Lは測定長(mm)であり、Z軸の機械的精度と焦点精度はワークの表面に大きく関係します。
倍率は概算値であり、モニターの寸法と解像度に関連しています。
視野(mm) = (対角*水平*垂直)
製品構成モデルの説明(AutoVision542の例):
| 製品カテゴリ | 2.5D | 3D | 2.5D | 3D |
| 商品 |
2.5D自動ビジョン 測定機 |
3D自動接触＆ビジョン測定機 | 2.5D自動レーザー走査＆ビジョン測定機 |
3D自動マルチセンサー 測定機 |
| モデル | AutoVision542A | AutoVision542B | AutoVision542C | AutoVision542D |
| タイプ | A | B | C | D |
| 重要性 | 光学ズームレンズセンサー | ズームレンズセンサーと接触プローブセンサー | ズームレンズセンサーとレーザーセンサー | ズームレンズセンサー、接触プローブセンサー、レーザーセンサー |
| 接触プローブ | なし | MCP-Kit1 | なし | MCP-Kit1 |
| レーザーモジュール | なし | なし | オムロンレーザー | オムロンレーザー |
| ソフトウェアバージョン | iMeasuring4.1 | iMeasuring4.2 | iMeasuring5.0 | iMeasuring5.1 |
移動ブリッジ自動ビジョン測定機モデルと仕様:
| モデル | コード# | モデル | コード# | モデル | コード# | モデル | コード# |
| AutoVision432A |
523-180H |
AutoVision542A | 523-180J | AutoVision652A | 523-180K | AutoVision862A | 523-180L |
| AutoVision432B | 523-280H | AutoVision542B | 523-280J | AutoVision652B | 523-280K | AutoVision862B | 523-280L |
| AutoVision432C | 523-380H | AutoVision542C | 523-380J | AutoVision652C | 523-380K | AutoVision862C | 523-380L |
| AutoVision432D | 523-480H | AutoVision542D | 523-480J | AutoVision652D | 523-480K | AutoVision862D | 523-480L |
| モデル | コード# | モデル | コード# | モデル | コード# | モデル | コード# |
| AutoVision1082A | 523-180M | AutoVision12102A | 523-180N | AutoVision15122A | 523-180P | AutoVision18122A | 523-180Q |
| AutoVision1082B | 523-280M | AutoVision12102B | 523-280N | AutoVision15122B | 523-280P | AutoVision18122B | 523-280Q |
| AutoVision1082C | 523-380M | AutoVision12102C | 523-380N | AutoVision15122C | 523-380P | AutoVision18122C | 523-380Q |
| AutoVision1082D | 523-480M | AutoVision12102D | 523-480N | AutoVision15122D | 523-480P | AutoVision18122D | 523-480Q |
| モデル | コード# | モデル | コード# | モデル | コード# | モデル | コード# |
| AutoVision26162A | 523-180R | SinoVision342A | 528-180H | SinoVision452A | 528-180J | SinoVision562A | 528-180K |
| AutoVision26162B | 523-280R | SinoVision342B | 528-280H | SinoVision452B | 528-280J | SinoVision562B | 528-280K |
| AutoVision26162C | 523-380R | SinoVision342C | 528-380H | SinoVision452C | 528-380J | SinoVision562C | 528-380K |
| AutoVision26162D | 523-480R | SinoVision342D | 528-480H | SinoVision452D | 528-480J | SinoVision562D | 528-480K |
移動ブリッジ自動ビジョン測定機測定空間ガイドテーブル:
| 移動量 | モデル | 精度 | X軸移動量mm | Y軸移動量mm | Z軸標準移動量mm | Z軸最大 カスタム移動量mm | |
| E1x,y | E1z | ||||||
| 300X400X200 | SinoVision342 | 1.2+L/200 | 3.0+L/200 | 400 | 300 | 200 | 400 |
| 400X500X200 | SinoVision452 | 500 | 400 | 200 | 400 | ||
| 500X600X200 | SinoVision562 | 600 | 500 | 200 | 400 | ||
| 400X300X200 | AutoVision432 | 1.8+L/200 | 4.0+L/200 | 300 | 400 | 200 | 400 |
| 500X400X200 | AutoVision542 | 400 | 500 | 200 | 400 | ||
| 600X500X200 | AutoVision652 | 500 | 600 | 200 | 400 | ||
| 800X600X200 | AutoVision862 | 600 | 800 | 200 | 400 | ||
| 1000X800X200 | AutoVision1082 | 2.0+L/200 | 5.0+L/200 | 800 | 1000 | 200 | 300 |
| 1200X1000X200 | AutoVision12102 | 2.5+L/200 | 5.0+L/200 | 1000 | 1200 | 200 | 300 |
| 1500X1200X200 | AutoVision15122 | 3.0+L/200 | 5.0+L/200 | 1200 | 1500 | 200 | 300 |
| 1800X1200X200 | AutoVision18122 | 3.5+L/200 | 5.0+L/200 | 1200 | 1800 | 200 | 200 |
| 2000X1500X200 | AutoVision20152 | 4.0+L/200 | 5.0+L/200 | 1500 | 2000 | 200 | 200 |
| 2600X1600X200 | AutoVision26162 | 1600 | 2600 | 200 | 200 | ||
