マルチセンサリーVMMビデオ測定機 3D自動視力測定システム

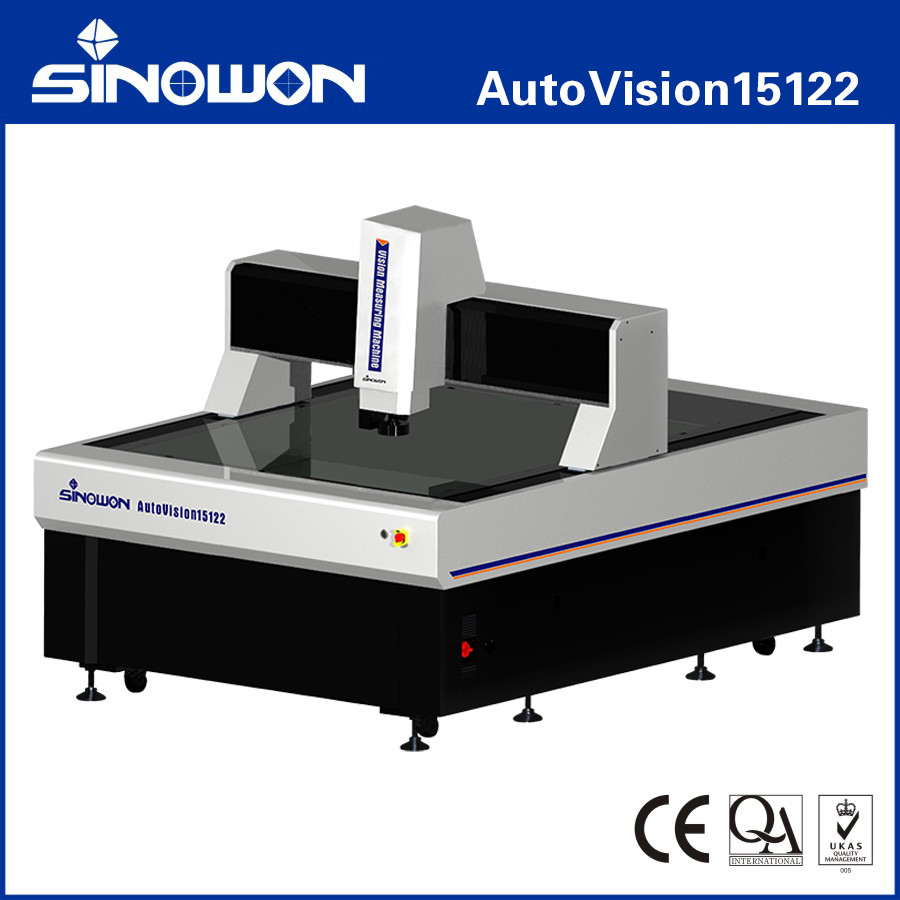

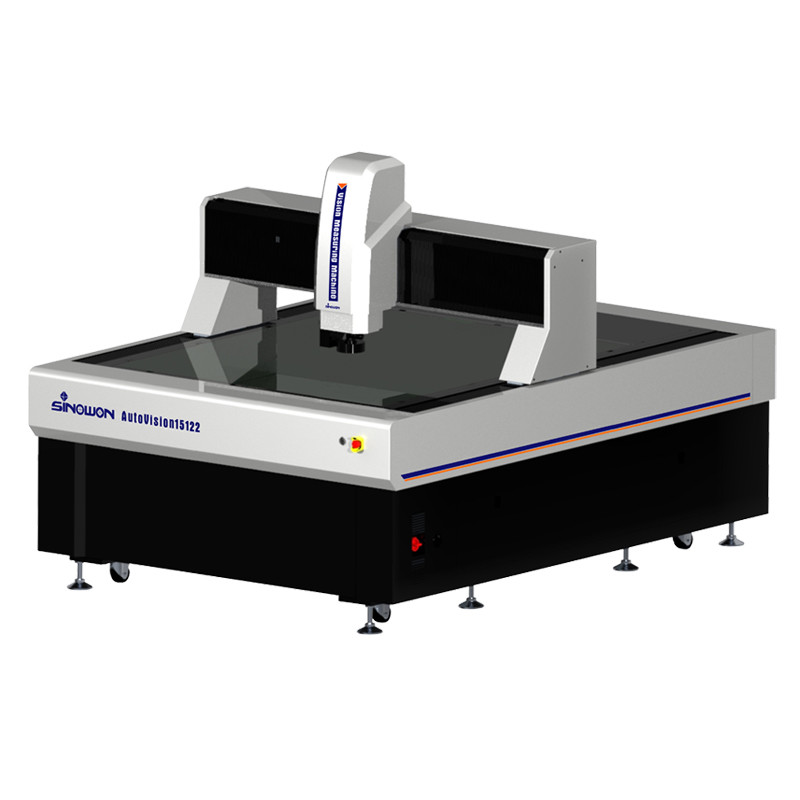

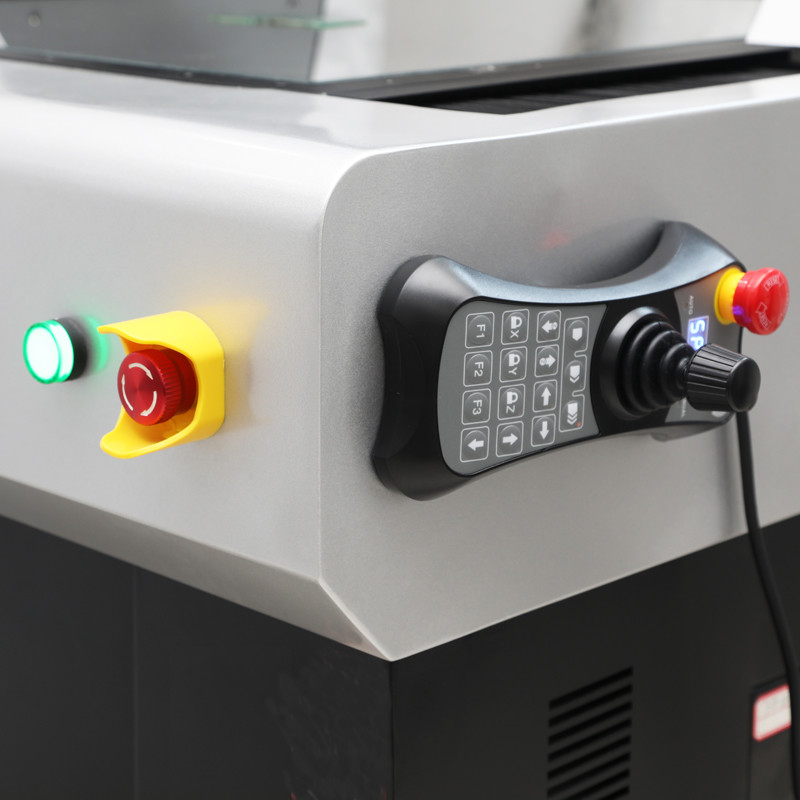

高精度大型移動3D自動マルチセンサ測定機 AutoVision15122シリーズ

製品紹介:

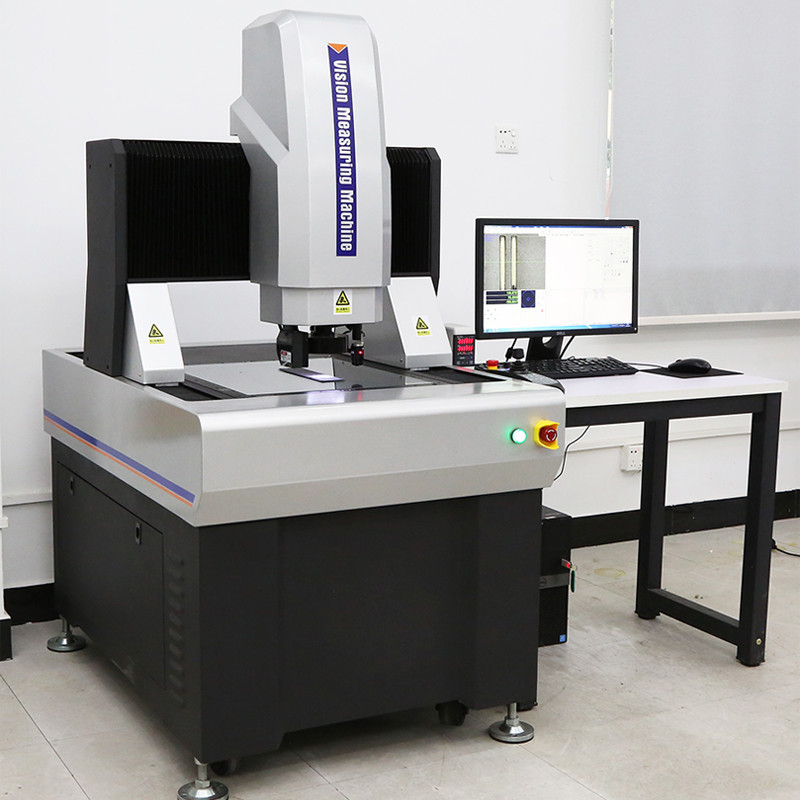

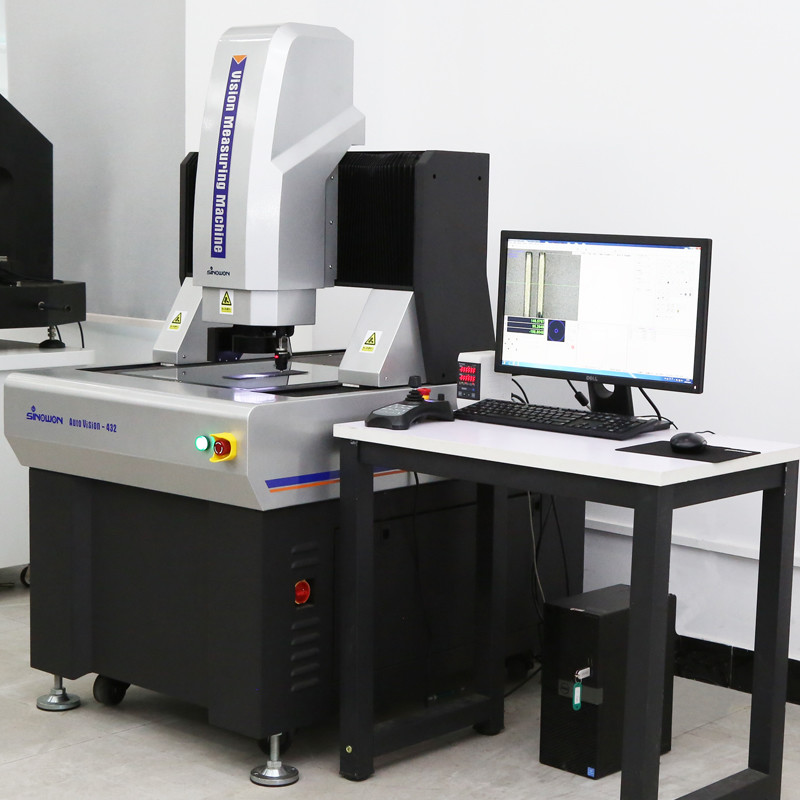

AutoVisionは、高精度かつ大規模な測定のために設計された、高精度移動ブリッジ型自動ビジョン測定器です。移動ブリッジ構造を採用し、ワークを固定した状態で測定することで、測定精度と安定性を保証し、エレクトロニクス産業、医療機器、LCDおよび航空宇宙産業などの分野に適しています。

製品の特徴c:

• 移動ブリッジ型構造、測定ワークは固定;l
• 4軸CNC全自動クローズドループ制御、自動測定;l
• インド大理石ベースとピラー、優れた安定性;l
• 輸入RSFリニアスケール、分解能0.1um、研削ボールねじとACサーボモーターなどにより、モーションシステムの精度と安定性を確保;
• 輸入HDカラーカメラにより、鮮明な観察と正確な測定のニーズに対応;
• 8.3倍高解像度電動同軸ズームレンズ、正確な倍率と1倍ピクセル補正のみが必要;

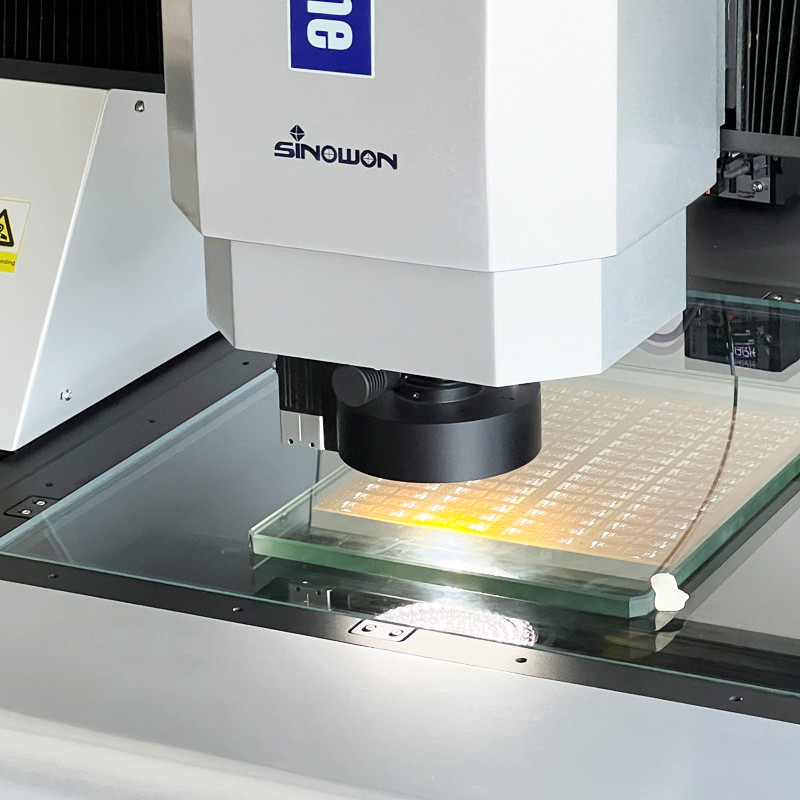

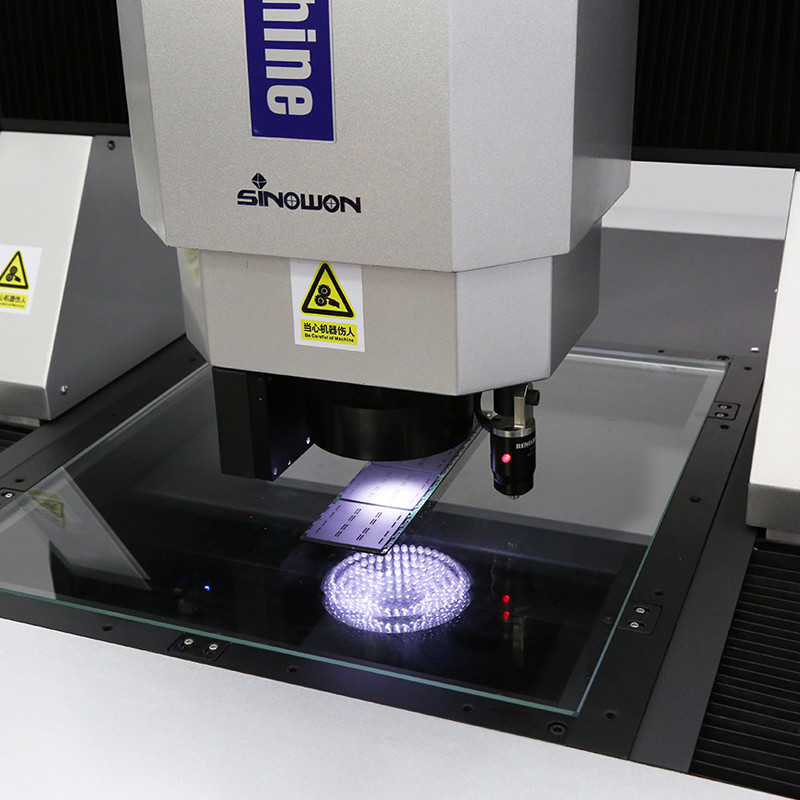

• プログラマブル表面5リング8分割LEDコールドイルミネーションと輪郭LED平行照明、および内蔵インテリジェント光調整機能を備え、8分割で明るさを自動的に制御できます;
• 強力な機能と簡単な操作iMeasuringソフトウェアにより、品質管理を強化;l

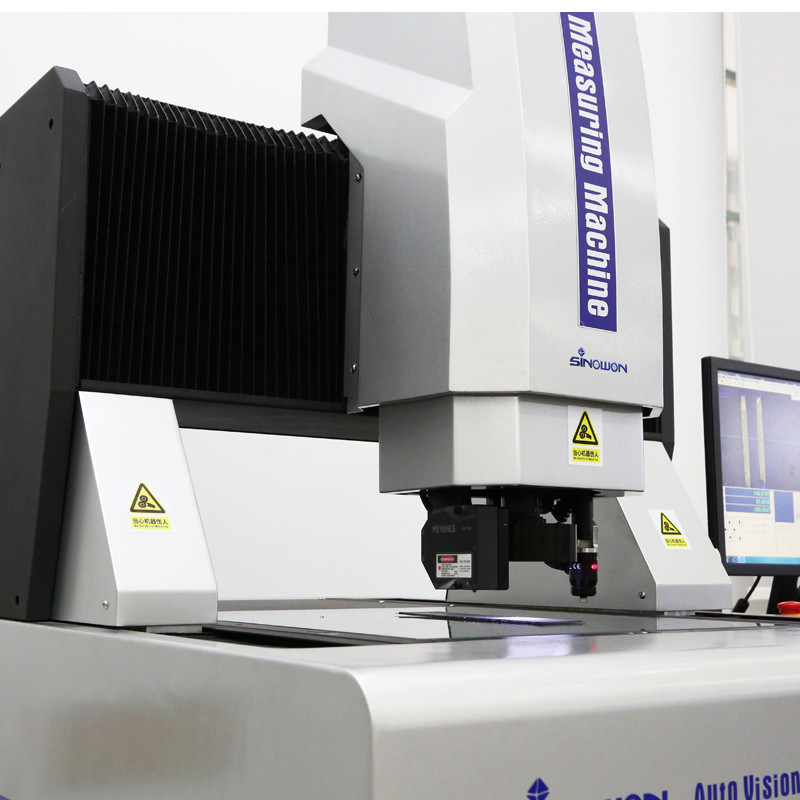

• オプションのMCPプローブとレーザーセンサーモジュール。お客様の要求に応じて機械をカスタマイズできます。

仕様:

注:

Lは測定長(mm)であり、Z軸の機械的精度と焦点精度はワークの表面に大きく関係します。

倍率は概算値であり、モニターの寸法と解像度に関連しています。

視野(mm) = (対角線*水平*垂直)

製品構成モデルの説明(AutoVision15122の例):

移動ブリッジ型自動ビジョン測定機モデルと仕様:

移動ブリッジ型自動ビジョン測定機の測定空間ガイドテーブル:

• その他の移動量仕様は、お客様のニーズに合わせてカスタマイズできます。

業界での応用:

光学測定機 OMMは、ビジョン測定機および非接触測定機、二次元測定機、2.5次元測定機としても知られており、現代の産業の高精度化と微細加工産業の高度化に伴い、高速かつ正確な測定のために非接触光学画像測定方法を採用しています。幾何学的寸法と幾何公差の測定は不可欠となっています。

光学測定機は、座標測定を目的とするすべての応用分野に適しており、機械、エレクトロニクス、計器、ハードウェア、プラスチックなどの産業で広く使用されています。たとえば、金型、ネジ、金属、付属品、ゴム、PCBボード、スプリング、ハードウェア、エレクトロニクス、プラスチック、航空、宇宙など、従来のノギス、マイクロメーター、プロファイルプロジェクターの欠点を克服し、光学、機械、電子、およびコンピュータ画像処理技術を統合した高精度、高効率、高信頼性の測定機です。

測定対象物は、光学倍率システムによって拡大されます。CCDカメラシステムによって画像の特徴が収集され、コンピュータとソフトウェアアルゴリズムによって処理された後、さまざまな複雑で精密な部品の輪郭と表面形状、サイズ、角度、位置を自動的に検出できます。マイクロ検査と品質管理。測定データはAUTOCADにインポートして完全なエンジニアリング図面を作成し、DXF、IGSなどの形式のドキュメントを生成し、WORD、EXCEL、SPC統計分析ソフトウェアにインポートしてCPKやさまざまな統計レポートを生成することもできます。
