マルチセンサリー 自動視力測定システム 移動橋 3D 視覚測定機

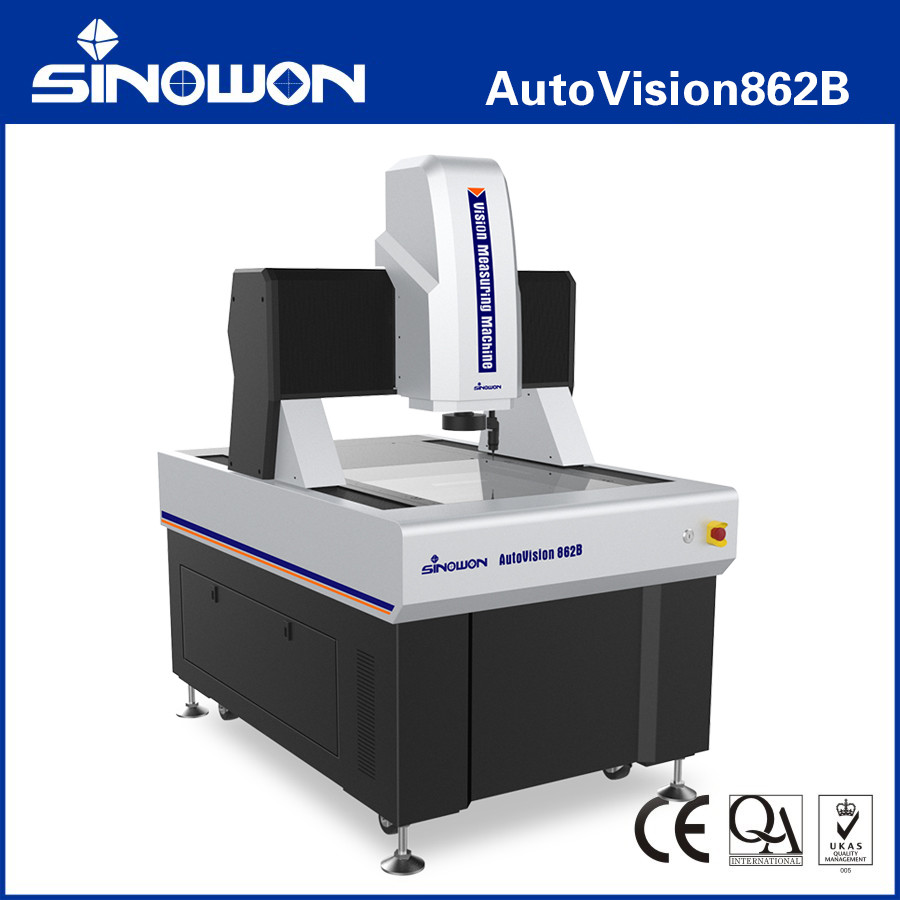

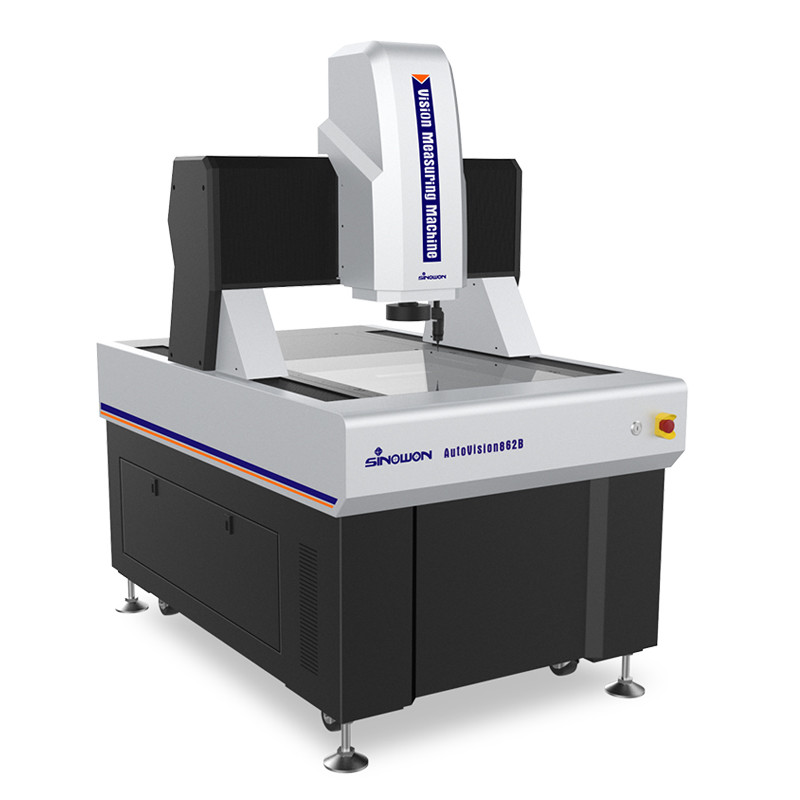

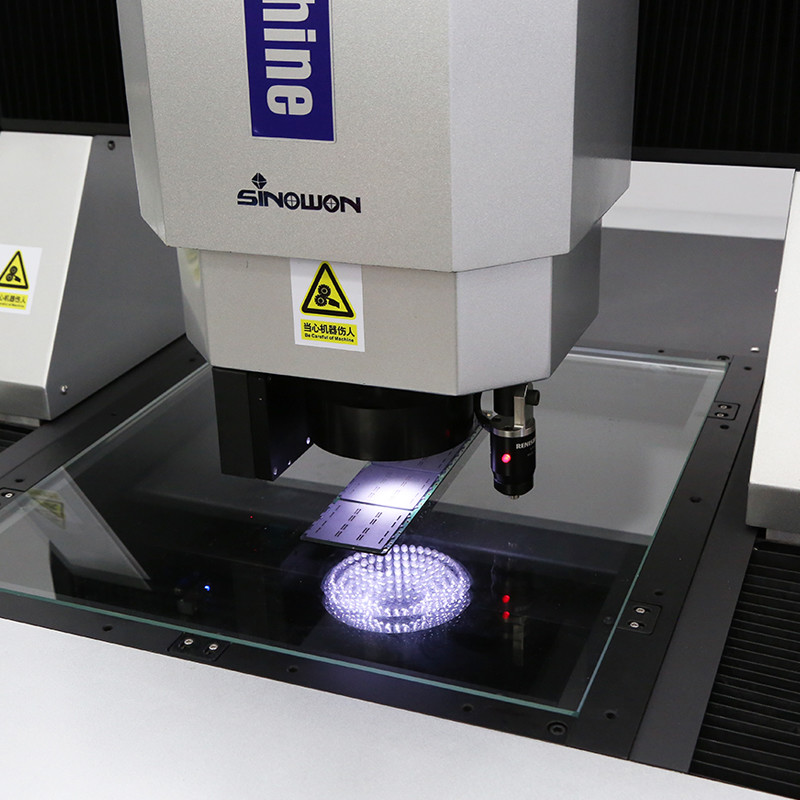

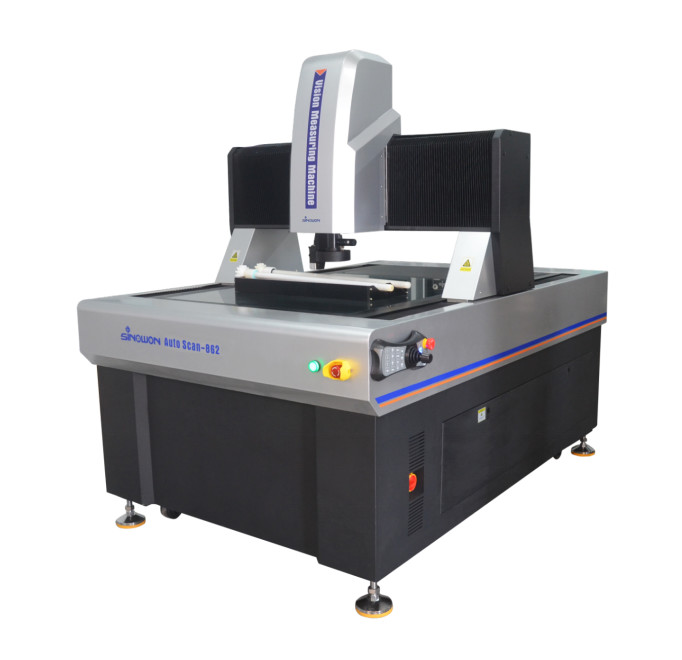

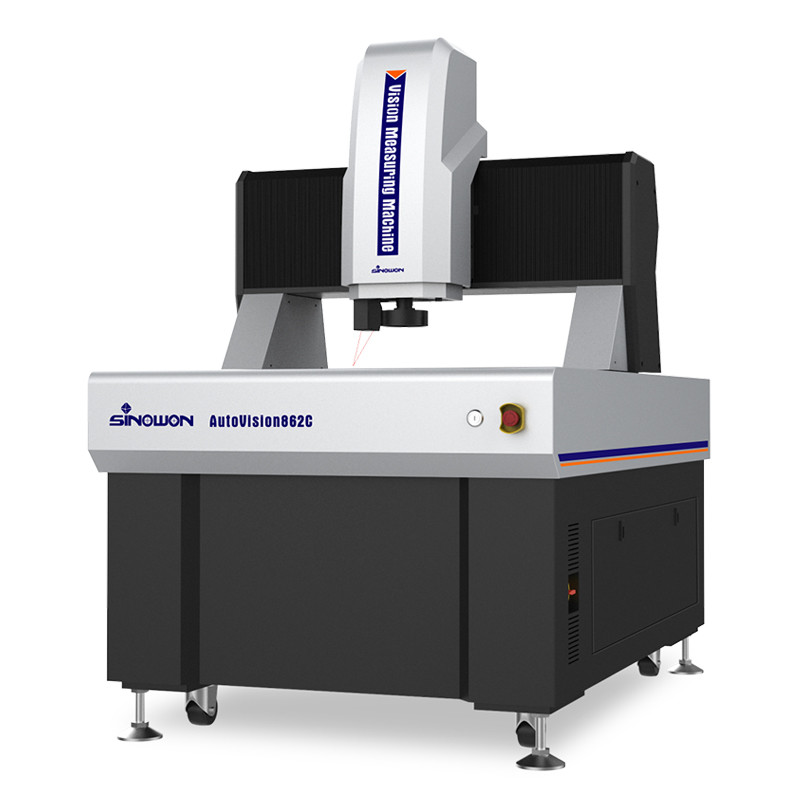

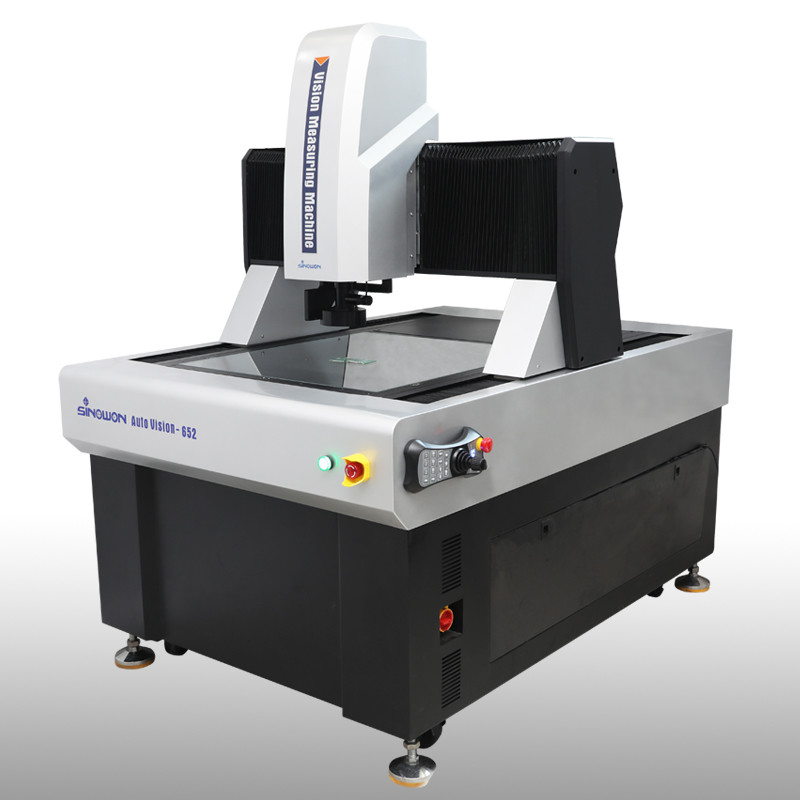

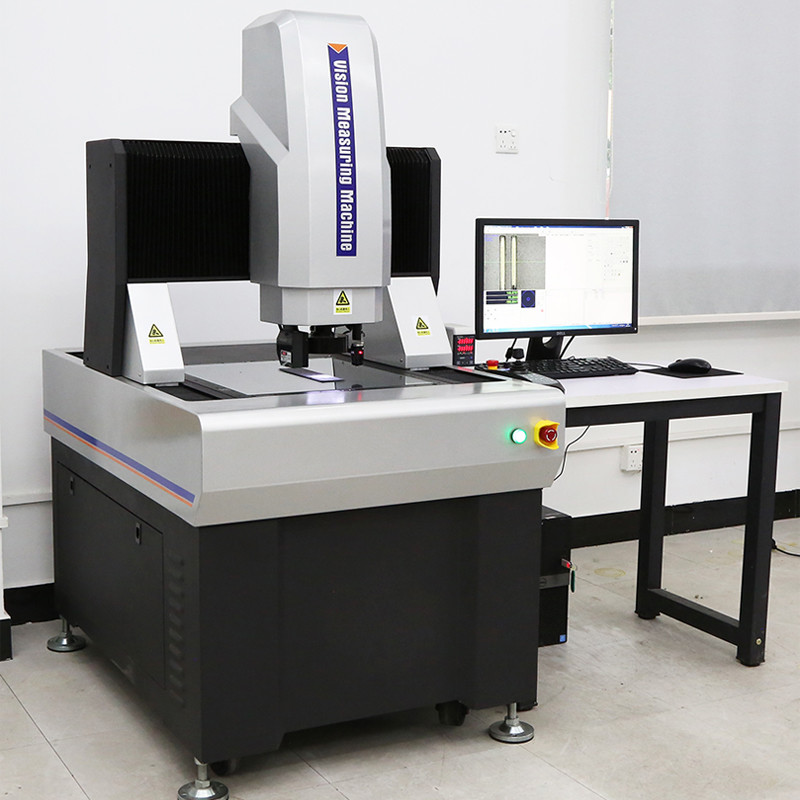

高精度移動ブリッジ3D自動ビジョン測定機 AutoVision862B

製品紹介:

AutoVisionは、高精度で大規模な測定のために設計された、高精度移動ブリッジ自動画像測定器です。移動ブリッジ構造を使用し、ワークを静止させて測定することで、測定精度と安定性を保証し、エレクトロニクス産業、医療機器、LCDおよび航空宇宙などの産業の測定に適しています。

製品の特徴c:

• 移動ブリッジ型構造、測定ワークは固定;l
• 4軸CNC全自動クローズドループ制御、自動測定;l
• インド大理石ベースと柱、優れた安定性;l
• 輸入RSFリニアスケール、分解能は0.1um、研削ボールねじとACサーボモーターなどにより、モーションシステムの精度と安定性を確保;
• 輸入HDカラーカメラにより、鮮明な観察と正確な測定のニーズに対応;
• 8.3倍高解像度電動同軸ズームレンズ、正確な倍率と1回のピクセル補正のみが必要;
• プログラマブル表面5リング8分割LEDコールドイルミネーションと輪郭LED平行イルミネーション、および内蔵インテリジェント光調整機能を備え、8分割で明るさを自動的に制御できます;
• 強力な機能と簡単な操作のiMeasuringソフトウェアにより、品質管理を強化;
• オプションのMCPプローブとレーザーセンサーモジュール。お客様の要件に応じて機械をカスタマイズできます。

仕様:

注:

Lは測定長(mm)であり、Z軸の機械的精度と焦点精度はワークの表面に大きく関係します。

倍率は概算値であり、モニターの寸法と解像度に関連しています。

視野(mm) = (対角*水平*垂直)

製品構成モデルの説明(AutoVision862の例):

移動ブリッジ自動ビジョン測定機モデルと仕様:

移動ブリッジ自動ビジョン測定機の測定空間ガイドテーブル:

• その他の移動仕様は、お客様のニーズに合わせてカスタマイズできます。

ソフトウェア紹介:

iMeasuringソフトウェアは、開発者の測定およびソフトウェア研究業界における10年の経験を組み合わせた、プロフェッショナルなマルチセンサー測定ソフトウェアです。設計原則は、使いやすさ、強力な機能、高精度と安定性、簡単なメンテナンスです。
● 優れたソフトウェアアーキテクチャ設計と完全オブジェクト指向により、ソフトウェアの安定性と信頼性を確保。
● 複数の言語をサポートし、言語パックをインストールしたり、ソフトウェアを変更したりする必要がないため、ローカルのお客様に便利です。
● 専門的なSPC統計分析ソフトウェアが測定ソフトウェアに接続されており、手動操作なしでデータをSPCデータベースに自動的にエクスポートできます。
● 同じモデルのソフトウェアは永久に無料で更新されるため、お客様のその他のトラブルを軽減できます。
● 強力なエッジファインダーアルゴリズムにより、影や暗い画像の端を取得し、高精度を確保できます。
● ソフトウェアは、線、円、円弧、その他の要素を自動的に認識して測定できます。
● さまざまな要素に基づいており、平行、垂直、ミラーリング、対称性、交差、接線など、複数の要素構築機能を提供しています。
● ソフトウェアにはブレークポイント設定機能があり、手動測定と自動測定をインテリジェントに切り替えることができます。

業界アプリケーション:

光学測定機OMMは、ビジョン測定機および非接触測定機、二次元測定機、2.5次元測定機としても知られており、現代の産業の高精度化とマイクロ製造業のアップグレードに伴い、高速かつ正確な測定のために非接触光学画像測定方法を採用しています。幾何学的寸法と幾何公差の測定は不可欠になっています。

光学測定機は、座標測定を目的とするすべてのアプリケーション分野に適しており、機械、電子機器、計器、ハードウェア、プラスチックなどの産業で広く使用されています。たとえば、金型、ネジ、金属、付属品、ゴム、PCBボード、スプリング、ハードウェア、電子機器、プラスチック、航空、宇宙など、従来のノギス、マイクロメーター、プロファイルプロジェクターの欠点を克服し、光学、機械、電子、コンピューター画像処理技術を統合した高精度、高効率、高信頼性の測定機です。

測定対象物は、光学倍率システムによって拡大されます。CCDカメラシステムによって画像の特徴が収集され、コンピューターとソフトウェアアルゴリズムによって処理された後、さまざまな複雑で正確な部品の輪郭と表面形状、サイズ、角度、位置を自動的に検出できます。マイクロ検査と品質管理。測定データはAUTOCADにインポートして完全なエンジニアリング図面を作成し、DXF、IGSなどの形式のドキュメントを生成することも、WORD、EXCEL、SPC統計分析ソフトウェアにインポートしてCPKやさまざまな統計レポートを生成することもできます。
