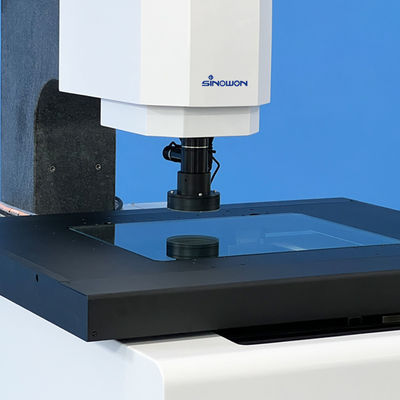

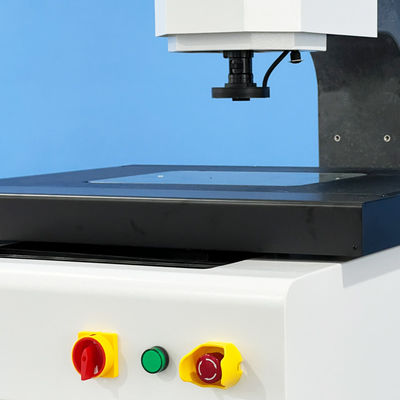

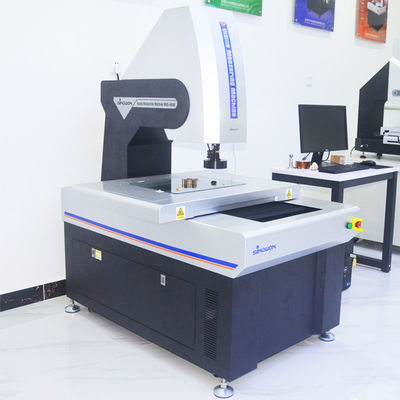

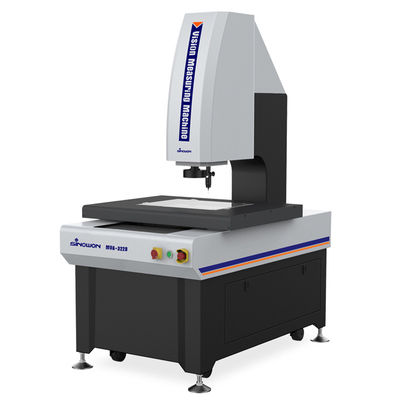

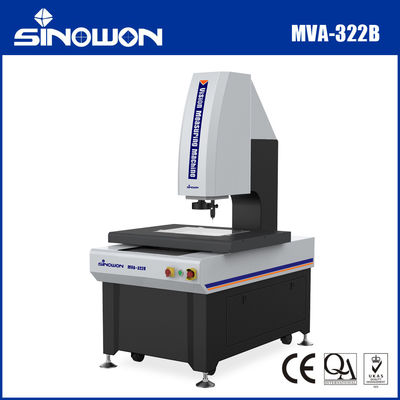

超高精度キャントリバー自動視力測定機 MVA-322 シリーズ
MVAシリーズは,GD&T測定のために開発された,高精度,完全自動視力測定システムです.それは3軸自動制御,自動フォーカス,自動照明制御ソフトウェアとハードウェアの構成を最適化し,線形と幾何学的二次元を測定することができます.
製品特性:
仕様:
| 商品 | 超高精度キャントリバー 自動視力測定機 MVAシリーズ | |||
| モデル | MVA-322 | MVA-432 | MVA-542 | |
| X/Y軸移動 | (300*200) mm | (400*300) mm | (500*400) mm | |
| Z軸 移動 | 200mm | |||
| X/Y/Z軸 線形スケール | ヨーロッパ線形スケール解像度: 0.1mm | |||
| 誘導モード | Pクラス 精密線形ガイド 双軌双スライダーガイド | |||
| 動作モード | ジョイスティックコントローラー マウスの操作 自動検出プログラム | |||
| 精度* | XY軸:≤1.8+L/200 (um) | |||
| Z軸:≤4.0+L/200 (um) | ||||
| 繰り返し可能性 | 2m | |||
|
照明 システム |
輪郭 | LED並列コンートライト | ||
| 輪郭 | 0~255 ステップレス調節可能な5リング8分割LED表面照明 | |||
| ビデオシステム** | 1/2.9"/1.6Mpixel 高解像度デジタルカメラ | |||
| 8.3X モーターズームレンズ 光学拡大: 0.6X~5.0X; ビデオ拡大: 20X~170X (21 ′′モニター) | ||||
| 測定ソフトウェア | i測定 | |||
| オペレーティングシステム | WIN10/11-32/64ビットオペレーティングシステムをサポート | |||
| 言語 | 英語,簡体字中国語,伝統的な中国語,他の言語を追加することができます | |||
| 労働環境 | 温度20°C±2°C,温度変化<1°C/Hr;湿度30%~80%RH;振動<0.02g,≤15Hz | |||
| 電源 | AC220V/50Hz; 110V/60Hz | |||
| 負荷容量 | 25kg~50Kg | |||
| 寸法 (WxDxH) | (1146*720*1664) ミリ | (1331*840*1664) ミリ | (1257*920*1640) mm | |
| パッケージのサイズ (WxDxH) | (1290*970*1920) ミリ | (1390*1060*1940) ミリ | (1450*1170*1900) mm | |
| 純重量 | 380キロ | 450キロ | 600キロ | |
製品構成モデルの説明 (MV の例)A について-322):
| 製品カテゴリー | 2.5D | 3D | 2.5D | 3D |
| 商品 |
2.5D自動視力 測定機 |

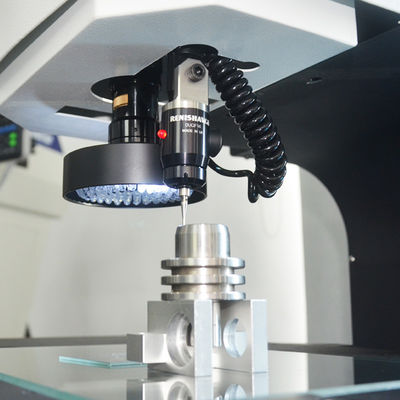

3D自動 接触と視力 測定機 |
2.5D 自動 レーザースキャンと視力 測定機 |
3D自動多感覚 測定機 |
| モデル | MVA-322A | MVA-322B | MVA-322C | MVA-322D |
| タイプ | A について | B について | C について | D |
| 重要性 | オプティカルズームレンズセンサー | ズームレンズセンサーと接触探査機センサー | ズームレンズセンサーとレーザーセンサー | ズームレンズセンサー,コンタクトプロブセンサー,レーザーセンサー |
| 接触探査機 | 持っていない | MCPキット1 | 持っていない | MCPキット1 |
| レーザーモジュール | 持っていない | 持っていない | オムロンレーザー | オムロンレーザー |
| ソフトウェアバージョン | i測定41 | i測定42 | 測定する5.0 | 測定する5.1 |
カンチレバー自動視力測定機械のモデルと仕様:
| モデル | コード# | モデル | コード# | モデル | コード# |
| MVA-322A | 522-180G | MVA-432A | 522~180H | MVA-542A | 522-180J |
| MVA-322B | 522-280G | MVA-432B | 522-280H | MVA-542B | 522〜280J |
| MVA-322C | 522-380G | MVA-432C | 522~380H | MVA-542C | 522-380J |
| MVA-322D | 522-480G | MVA-432D | 522~480H | MVA-542D | 522-480J |
カンチレバー 自動視力計測機 移動ガイド 表:
| 旅行 | モデル | 精度 | 主要 な 違い | X軸移動 mm | Y軸移動 mm | Z軸 標準移動 mm | Z エイクス 最大 定番 移動 mm | ||
| E1x,y | E1z | 格子スケール | ズームレンズ | ||||||
| 300×200×200 | MVS-322 | 2.0+L/200 | 5.0+L/200 | 0.5um ガラスのグリッドライナー | 手動電子フィードバックレンズ | 300mm | 200mm | 200mm | 250mm |
| MVA-322 | 1.8+L/200 | 4.0+L/200 | 0.1um パーチ金属格子レギュラー | コアキシアル照明付きのモーターズームレンズ | |||||
| 400×300×200 | MVS-432 | 2.0+L/200 | 5.0+L/200 | 0.5um ガラスのグリッドライナー | 手動電子フィードバックレンズ | 400mm | 300mm | 200mm | 300mm |
| MVA-432 | 1.8+L/200 | 4.0+L/200 | 0.1um パーチ金属格子レギュラー | コアキシアル照明付きのモーターズームレンズ | |||||
| 500×400×200 | MVS-542 | 2.0+L/200 | 5.0+L/200 | 0.5umガラス格子レギュラー | 手動電子フィードバックレンズ | 500mm | 400mm | 200mm | 400mm |
| MVA-542 | 1.8+L/200 | 4.0+L/200 | 0.1um パーチ金属格子レギュラー | コアキシアル照明付きのモーターズームレンズ | |||||
視力計測機構造図:
推奨されるコンピュータ構成:
ビジョン計測機の中心は制御システムと計測ソフトウェアで,コンピュータシステムはすべての操作の核心であり,高い安定性と互換性が求められます.高性能コンピュータを設定する Optiplex デスクトップとWIN 10/11 本物の認証されたオペレーティングシステム あなたの心配を解決するために.
ソフトウェアの紹介
iMeasuringソフトウェアは,プロのマルチセンサ計測ソフトウェアで,開発者の10年間の測定およびソフトウェア研究業界での経験と組み合わせています.設計原理は,フレンドリーな操作です,強力な機能,高精度と安定性,シンプルな保守.
● 優れたソフトウェアアーキテクチャ設計と完全にオブジェクト指向,ソフトウェアの安定性と信頼性を保証します.
● 複数の言語に対応し,言語パックをインストールし,ソフトウェアを変更する必要はありません.
● プロのSPC統計分析ソフトウェアが測定ソフトウェアに接続され,データが手動操作なしで自動的にSPCデータベースにエクスポートできることを認識します.
● 同様のソフトウェアのモデルは永久に更新が自由で,顧客への他のトラブルを軽減するのに役立ちます.
● 強力なエッジファインダーアルゴリズムで 影や暗い画像のエッジを把握し 高度な精度を保証します
● このソフトウェアは,直線,円,弧などの要素を自動的に認識し,測定することができます.
● 異なる要素に基づいており,翻訳,回転,抽出,組み合わせ,平行,垂直,ミラーリング,対称性,交差,接点など
● ソフトウェアには断片点設定機能があり,手動測定と自動測定の間にスマートに切り替えることができます.
産業用:
オプティカル・メーシング・マシーン (OMM) は,ビジョン・メーシング・マシーン,非接触・メーシング・マシーン,二次元・メーシング・マシーン,2.5次元・メーシング・マシーンとしても知られる.現代の工業高精度およびマイクロ製造業のアップグレード素早く正確な測定のために,非接触光学画像測定法を採用します. 幾何学的寸法と幾何学的許容量の測定は避けられません.
光学測定機械は,座標測定の目的ですべてのアプリケーション分野に適しており,機械,電子機器,機器,ハードウェア,プラスチックの産業模具,ネジ,金属,アクセサリー,ゴム,PCBボード,スプリング,ハードウェア,電子機器,プラスチック,航空,航空宇宙,など,それは伝統的なバーニエ・キャリパー,マイクロメートルオプティカル,機械,電子,コンピュータ画像処理技術を統合した高精度,高効率,高信頼性の測定機です.
測定対象は,光学拡大システムによって拡大されます. CCDカメラシステムによって画像の特徴が収集され,コンピュータとソフトウェアアルゴリズムによって処理された後,輪郭と表面の形状微小検査と品質管理 微小検査と品質管理 微小検査測定データはAUTOCADにインポートされ,完全な工学図になりますDXF,IGSなどのフォーマットで作成され,CPKおよび様々な統計レポートを作成するためにWORD,EXCELおよびSPC統計分析ソフトウェアにインポートすることもできます.
