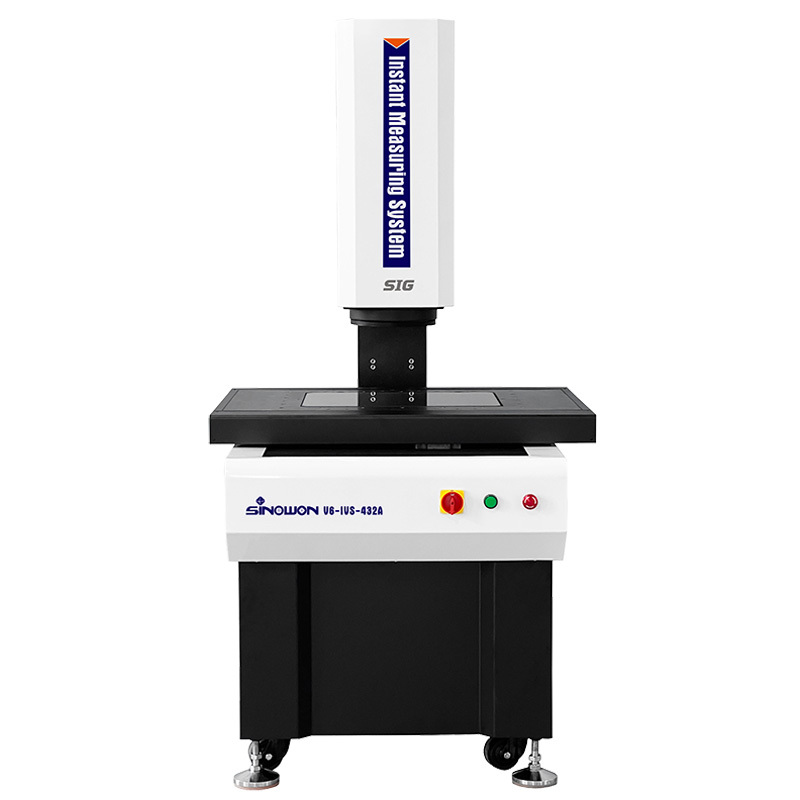

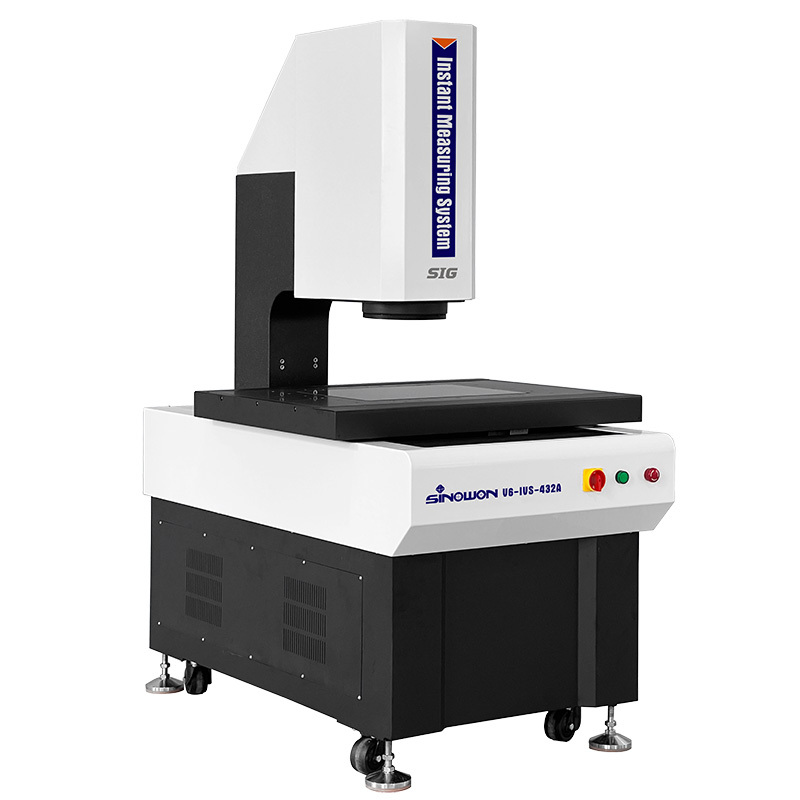

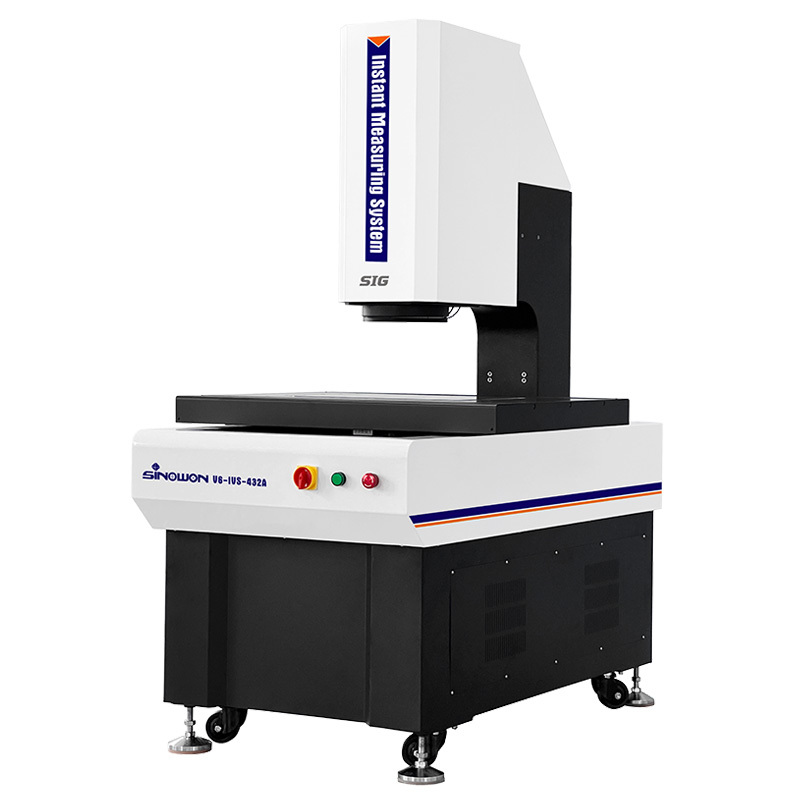

高精度キャントリバー自動視力測定機 V6-IVS シリーズ
V6-IVSシリーズは,GD&T測定のために開発された二重拡大レンズシステムを持つ,三軸自動モーター化制御を持つ,コンチレバー全自動即時視測機です.オートマティック フォーカス線形と幾何学的次元を迅速かつ正確に測定するために,ハードウェアとソフトウェアの構成の自動移動.
製品特性:
仕様:
| 商品 | カンチレバー 即時視力測定システム | ||||||
| モデル | V6-IVS-322 | V6-IVS-432 | V6-IVS-542 | ||||
| X/Y 軸 移動 (mm) | (300*200) mm | (400*300) mm | (500*400) mm | ||||
| 寸法 (WxDxH) | (1237*740*1664) ミリ | (1337*840*1664) mm | (1437*940*1664) ミリ | ||||
| パッケージのサイズ | (1400*960*1900) mm | (1500*1060*1900) mm | (1600*1160*1900) mm | ||||
| 体重 | 380キロ | 600キロ | 750キロ | ||||
| Z 軸 移動 (mm) | 200mm | ||||||
| X/Y/Z-3軸 線形スケール | 輸入線形スケール解像度: 0.5um | ||||||
| 誘導モード | 精密な線形ガイド,ダブルトラックダブルスライダーガイド | ||||||
| 動作モード | ジョイスティックコントローラー マウスの操作 自動検出プログラム | ||||||
| 負荷容量 | <25kg | ||||||
| 労働環境 |
温度20°C±2°C,湿度範囲<2°C/h 湿度30~80%,振動<0.002g,<15Hz |
||||||
| 電源 | AC220V/50Hz; 110V/60Hz | ||||||
| 測定ソフトウェア | ゲオメア | ||||||
| カメラ | 1 20Mpixel B/W カメラ | ||||||
| デュアル・テレセントリック・レンズ | ダブル・レート・デュアル・テレセントリック・レンズ | ||||||
| 拡大 | 0.16X | 0.64X | |||||
| 画像測定 | 繰り返し可能性 | 動かない | ±1μm | ±0.5μm | |||
| 移動する | ±2μm | ±1.5μm | |||||
| 精度* | 拘束力がない | ±3.9μm | ±2μm | ||||
| 拘束力のある | ±7μm | ±4μm | |||||
| 作業距離 | 145±2mm | 145±2mm | |||||
| テレセンター性 | <0.02° | <0.02° | |||||
| フィールド深さ | 6mm@25lp/mm | 0.6mm@64lp/mm | |||||
| 視野 (mm) D*H*V | 1 円 | 82*55*100 | 21*14*25 | ||||
| 53*44*69 | 13*11*17 | ||||||
| 2/3 | |||||||
| 決議 | 20um | 7.8um | |||||
| 照明システム | 輪郭 | LED並列コンートライト | |||||
| 表面 | 0~255レベル連続調節可能なLED照明 | ||||||
製品構成モデルの説明 (V6-IVの例)S-432):
| 製品カテゴリー | 2.5D | 3D | 2.5D | 3D |
| 商品 |
2.5D 瞬間の視力の測定 |
3Dコンタクト&インスタントビジョン測定 | 2. 5Dレーザースキャン&即時視力の測定 | 3D多感覚即時視力の測定 |
| モデル | V6-IVS-322A | V6-IVS-322B | V6-IVS-322C | V6-IVS-322D |
| タイプ | A について | B について | C について | D |
| 重要性 | オプティカルズームレンズセンサー | ズームレンズセンサーと接触探査機センサー | ズームレンズセンサーとレーザーセンサー | ズームレンズセンサー,コンタクトプロブセンサー,レーザーセンサー |
| 接触探査機 | 持っていない | MCPキット1 | 持っていない | MCPキット1 |
| レーザーモジュール | 持っていない | 持っていない | オムロンレーザー | オムロンレーザー |
カンチレバー自動視力測定機械のモデルと仕様:
| モデル | コード# | モデル | コード# | モデル | コード# |
| V6‐IVS-322A | 502-120G | V6-IVS-432A | 502-120H | V6-IVS-542A | 502-120J |
| V6-IVS-322B | 502-220G | V6-IVS-432B | 502-220H | V6-IVS-542B | 502-220J |
| V6-IVS-322C | 502-320G | V6-IVS-432C | 502-320H | V6-IVS-542C | 502-320J |
| V6-IVS-322D | 502-420G | V6-IVS-432D | 502-420H | V6-IVS-542D | 502-420J |
カンチレバー 自動視力計測機 移動ガイド 表:
| 旅行 | モデル | 精度 | X 軸 移動 mm | Y軸移動 mm | Z軸 標準移動 mm | Z 軸 最大定番移動 mm |
| 300×200×200 | V3-IVS-322 | 3+L/200 | 300 | 200 | 200 | 250 |
| V5-IVS-322 | 2.5+L/200 | 300 | 200 | 200 | 250 | |
| V6-IVS-322 | 2.5+L/200 | 300 | 200 | 200 | 250 | |
| V7-IVS-322 | 2+L/200 | 300 | 200 | 200 | 250 | |
| 400×300×200 | V3-IVS-432 | 3+L/200 | 400 | 300 | 200 | 300 |
| V5-IVS-432 | 2.5+L/200 | 400 | 300 | 200 | 300 | |
| V6-IVS-432 | 2.5+L/200 | 400 | 300 | 200 | 300 | |
| V7-IVS-432 | 2+L/200 | 400 | 300 | 200 | 300 | |
| 500×400×200 | V3-IVS-542 について | 3+L/200 | 500 | 400 | 200 | 400 |
| V5-IVS-542 について | 2.5+L/200 | 500 | 400 | 200 | 400 | |
| V6-IVS-542 | 2.5+L/200 | 500 | 400 | 200 | 400 | |
| V7-IVS-542 | 2+L/200 | 500 | 400 | 200 | 400 |
視力測定機構造図:
