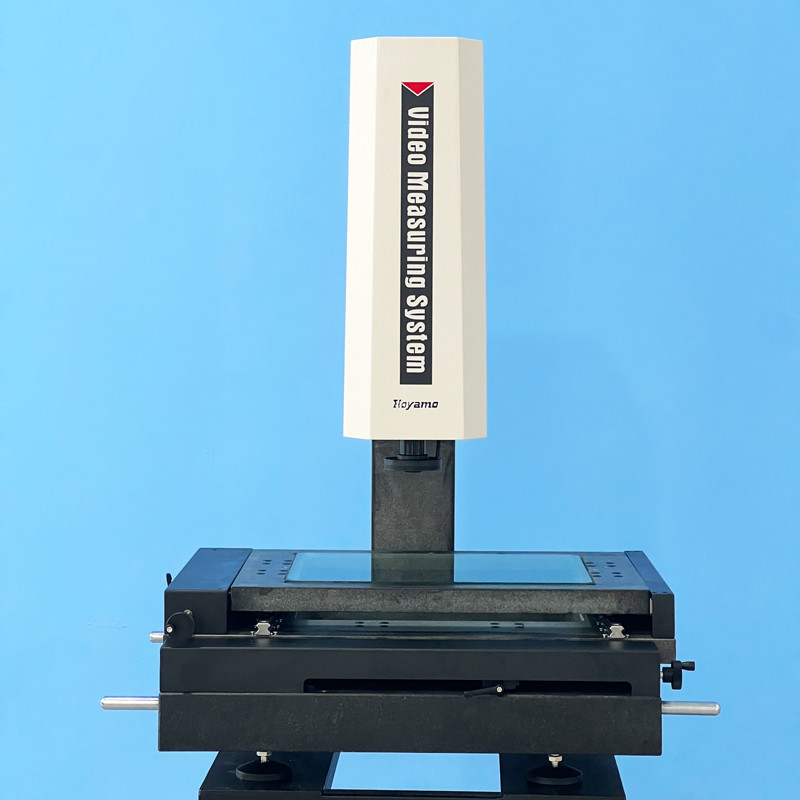

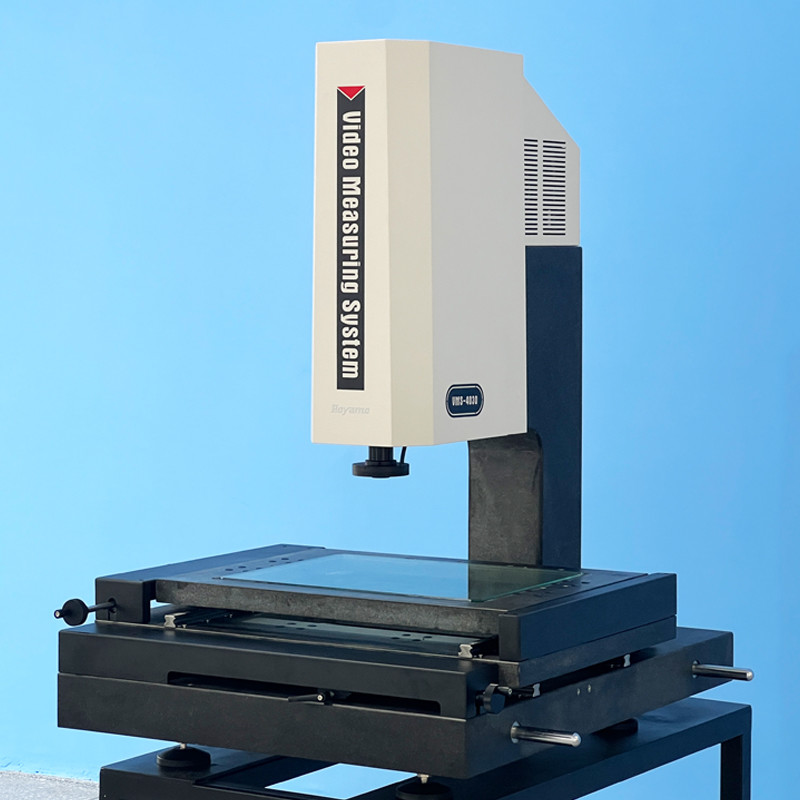

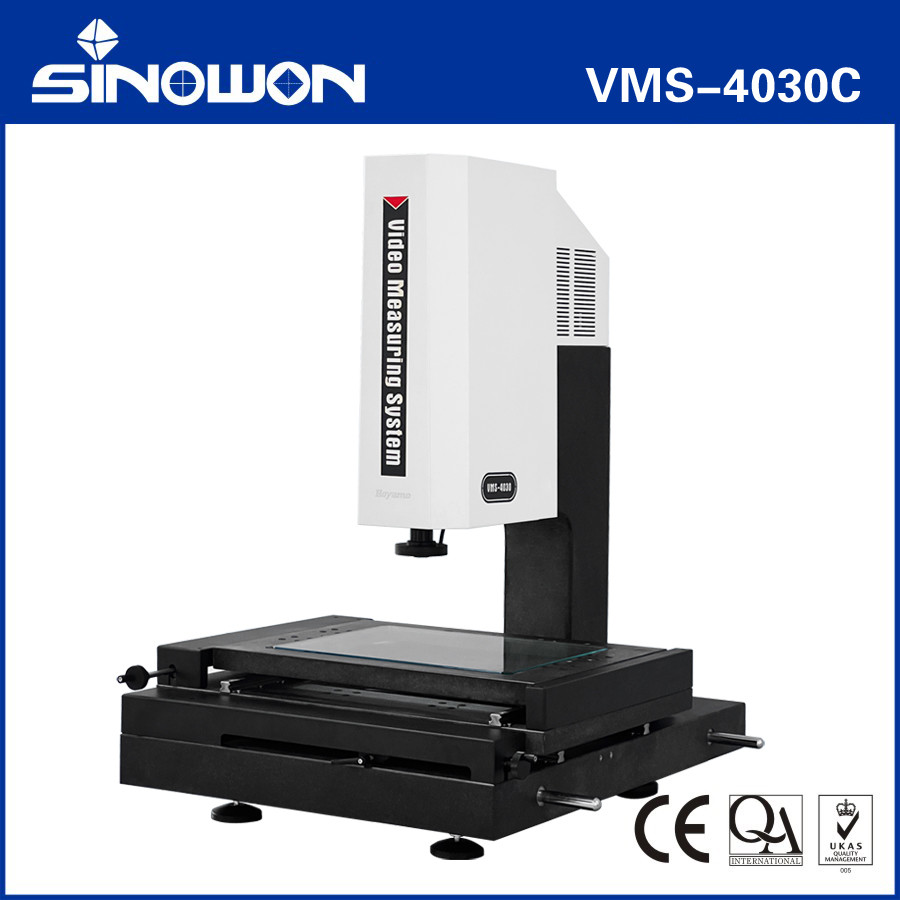

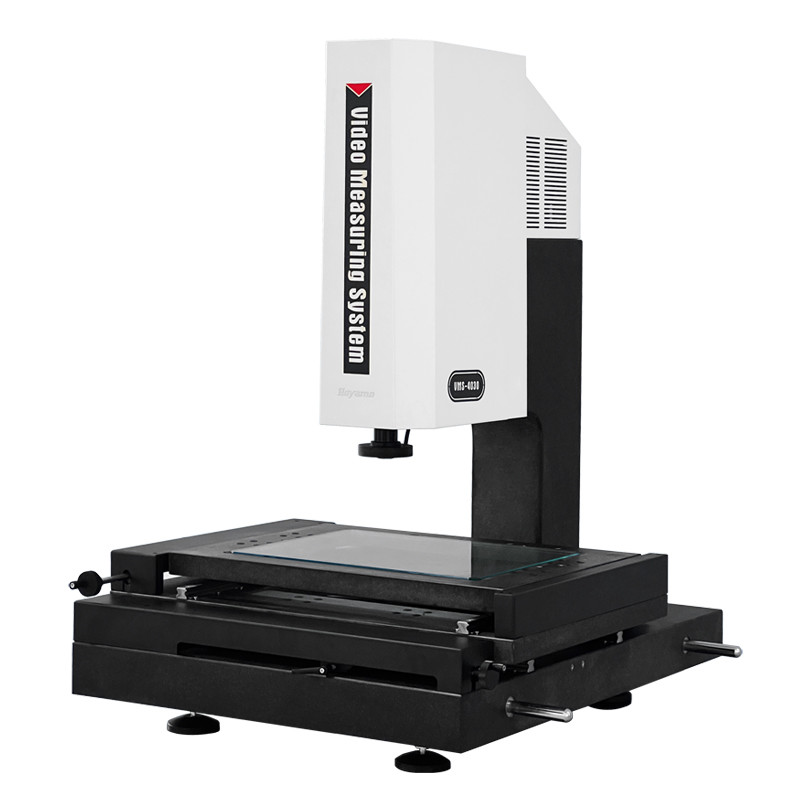

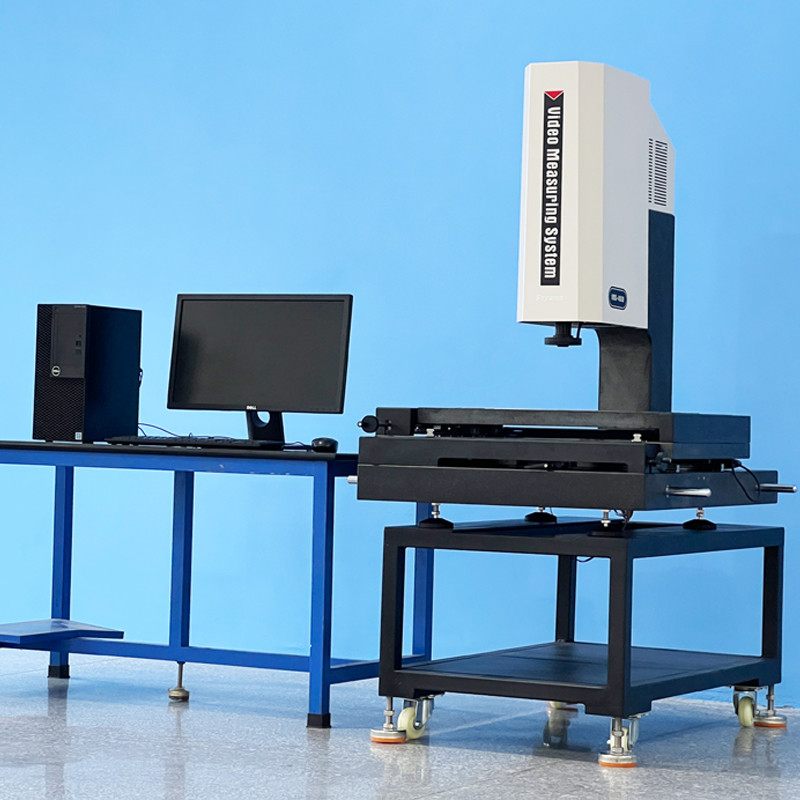

半自動 ビデオ測定システム VMS-4030C
製品特性：
• 機械の安定性と精度を確保するために、花崗岩の石ベースとコラムを採用しています。
• テーブルの戻り誤差が2um以内になるように、歯のない研磨ロッドと高速移動ロック装置を採用しています。
• 機械の精度が≤3.0+L/200um以内になるように、高精度計器光学定規と精密ワークテーブルを採用しています。
• 歪みのない鮮明な画質を確保するために、ズームレンズと高解像度カラーデジタルカメラを採用しています。
• プログラム制御された表面4リング8エリアLEDコールドイルミネーションと輪郭LED平行イルミネーション、および内蔵のインテリジェント光調整モジュールを使用することで、4リング8エリアの光のエリア輝度を自由に制御できます。
• iMeasuring Vision測定ソフトウェアは、品質管理を新たなレベルに引き上げます。
• オプションの接触プローブと三次元測定ソフトウェアを使用して、機械を接触三次元測定機にアップグレードできます。
• 正確な半自動測定を実現するために、オートフォーカス機能モジュールをインストールするようにアップグレードできます。
技術仕様：
| 商品 | 手動ビデオ測定システムVMSシリーズ |
| モデル | VMS-4030 |
| 大理石ワークベンチ | (605*450)mm |
| ガラスワークベンチ | (456*348)mm |
| X/Y軸移動量 | (400*300)mm |
| Z軸移動量 | 高精度リニアガイド、有効移動量200mm |
| X/Y/Z軸分解能 | 0.5um |
| 台座と支柱 | 高精度花崗岩 |
| 測定精度* | XY軸：≤3.0+L/200(um)；Z軸：≤5+L/200(um) |
| 再現精度 | 2um |
| 照明システム（ソフトウェア調整） | 表面4リング8ゾーン無限調整可能LEDコールドイルミネーション |
| 輪郭LED平行イルミネーション | |
| オプション同軸光 | |
| デジタルカメラ | 1/3インチ/1.3Mピクセル高解像度デジタルカメラ |
| ズームレンズ | 6.5X高解像度ズームレンズ； |
| 光学倍率：0.7X～4.5X倍；ビデオ倍率：26X～172X（21.5インチモニター） | |
| 測定ソフトウェア | iMeasuring |
| オペレーティングシステム | WIN 10/11-32/64オペレーティングシステムをサポート |
| 言語 | 英語、簡体字中国語、繁体字中国語、その他の言語バージョンはオプション |
| 動作環境 | 温度20℃±2℃、温度変化<1℃/Hr; 湿度30%～80%RH; 振動<0.02g's、≤15Hz。 |
| 電源 | AC220V/50Hz; 110V/60Hz |
| 寸法（幅x奥行きx高さ） | (908*776*1070)mm |
| 正味重量 | 283Kg |
製品構成モデルの説明（VMS-を例に4030)
| P製品カテゴリ | 手動ビデオ測定システム | 半自動 ビデオ測定システム | |||
| センサー構成 | 2D | 2.5D | 3D | 2.5D | 3D |
| 商品 |
2D ビデオ測定システム |
2.5D ビデオ測定システム |
3D 接触＆ビデオ測定システム |
2.5D 半自動ビデオ測定システム |
3D 半自動接触＆ビデオ測定システム |
| モデル | VMS-4030 | VMS-4030A | VMS-4030B | VMS-4030C | VMS-4030D |
| タイプ | ------ | A | B | C | D |
| 重要性 | 光学ズームレンズセンサー | 光学ズームレンズセンサー |
ズームレンズセンサーと 接触プローブセンサー |
ズームレンズセンサーとZ軸オートフォーカス機能 | ズームレンズセンサー、接触プローブセンサー、オートフォーカス機能 |
| Z軸オートフォーカス | なし | なし | なし | あり | あり |
| 接触プローブ | なし | なし | あり | なし | あり |
| ソフトウェア | iMeasuring2.0 | iMeasuring2.1 | iMeasuring3.1 | iMeasuring2.2 | iMeasuring3.1 |
| 操作 | 手動 | 手動 | 手動 | 半自動 | 半自動 |
モデルとSpecification ofManual Video測定システム:
| モデル | コード# | モデル | コード# | モデル | コード# | モデル | コード# |
| VMS-2015 | 525-020E | VMS-2515 | 525-020F | VMS-3020 | 525-020G | VMS-4030 | 525-020H |
| VMS-2015A | 525-120E | VMS-2515A | 525-120F | VMS-3020A | 525-120G | VMS-4030A | 525-120H |
| VMS-2015B | 525-220E | VMS-2515B | 525-220F | VMS-3020B | 525-220G | VMS-4030B | 525-220H |
| VMS-2015C | 525-320E | VMS-2515C | 525-320F | VMS-3020C | 525-320G | VMS-4030C | 525-320H |
| VMS-2015D | 525-420E | VMS-2515D | 525-420F | VMS-3020D | 525-420G | VMS-4030D | 525-420H |
VMSシリーズのビジョン測定の測定スペースシステム：
| 移動量mm | モデル | コード# | X軸移動量mm | Y軸移動量mm | Z軸標準移動量mm | Z軸最大カスタム移動量 mm |
| 100x100x100 | VMS-1010 | 525-020C | 100 | 100 | 100 | ------ |
| 150x100x100 | VMS-1510 | 525-020D | 150 | 100 | 100 | ------ |
| 200x150x200 | VMS-2015 | 525-020E | 200 | 150 | 200 | 300 |
| 250x150x200 | VMS-2515 | 525-020G | 250 | 150 | 200 | 300 |
| 300x200x200 | VMS-3020 | 525-020G | 300 | 200 | 200 | 400 |
| 400x300x200 | VMS-4030 | 525-020H | 400 | 300 | 200 | 400 |
| 500x400x200 | VMS-5040 | 525-020J | 500 | 400 | 200 | 400 |
| 600x500x200 | VMS-6050 | 525-020K | 600 | 500 | 200 | 400 |
構造図：
