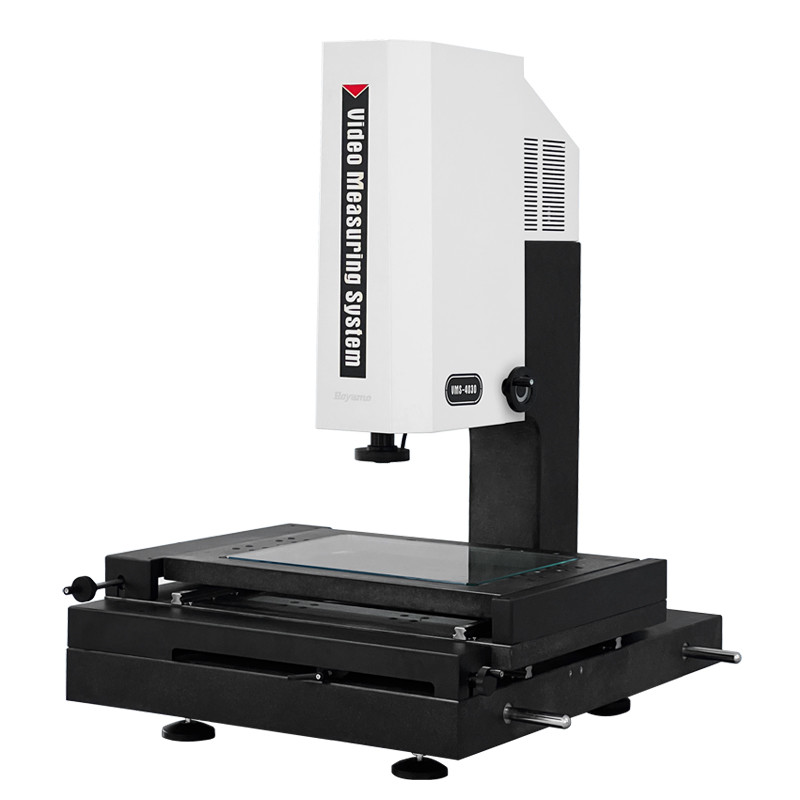

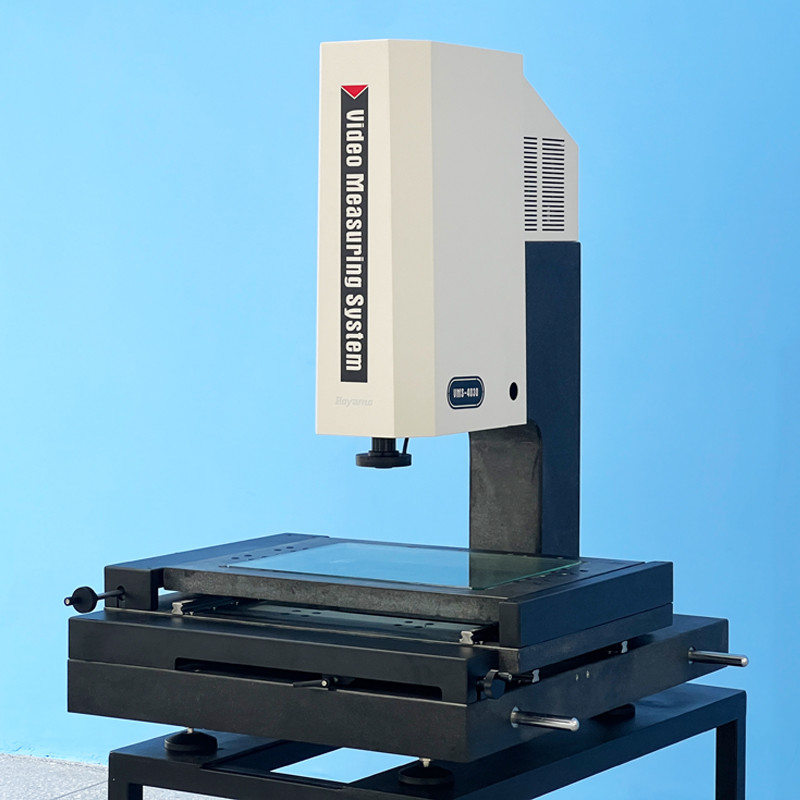

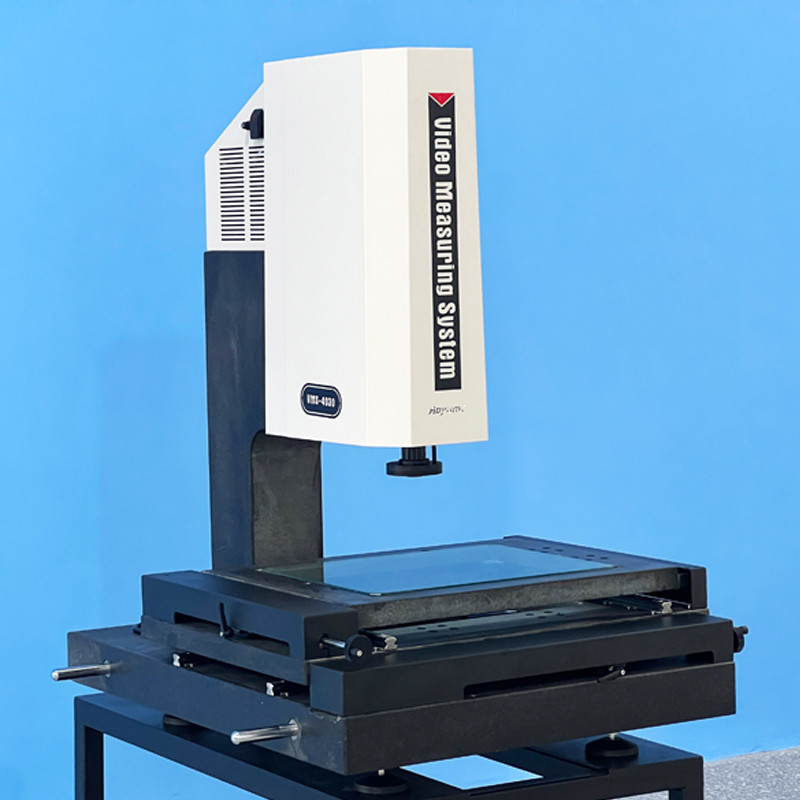

ビデオ測定システム VMS-4030シリーズ
製品特性:
● 機械の安定性と精度を保証するために,花岩石のベースと柱を採用します.
● テーブルの返り誤差が2um以内であることを確保するために,歯のない磨き棒と高速ロック装置を採用します.
● 高精度機器の光学レギュラーと精度作業台を採用し,機械の精度が≤3.0+L/200umであることを保証します.
● ズームレンズと高解像度のカラーデジタルカメラを採用し,歪みなく明確な画像品質を保証します.

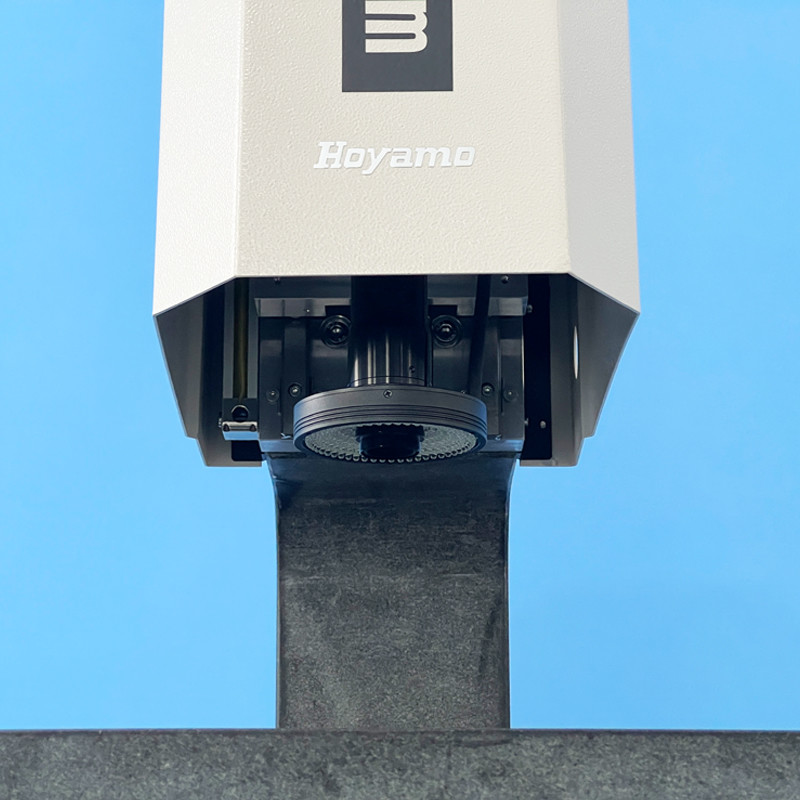

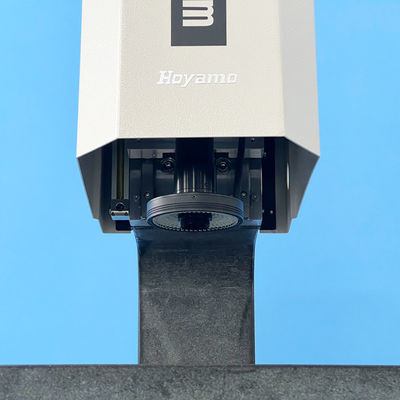

● プログラム制御の表面4リング8エリアLED冷たい照明とコントールLED平行照明,および内蔵のインテリジェントライト調整モジュールを使用し,4環8領域の光域の明るさは自由に制御できます.;

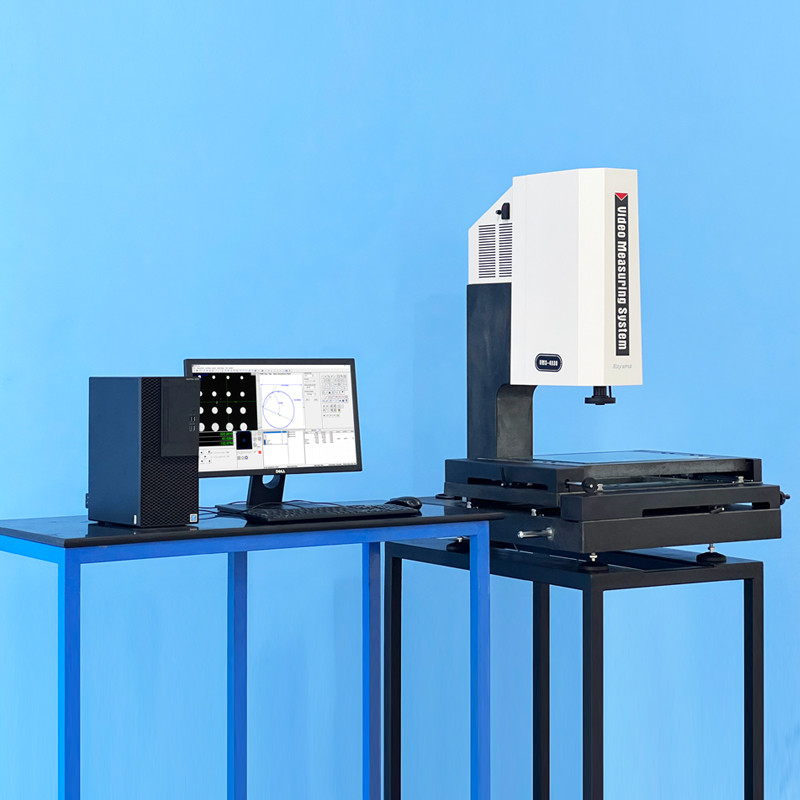

● iMeasuring Vision 測定ソフトウェアは,品質管理を新たなレベルへと向上させます.
● 機械をコンタクト3次元測定機にアップグレードするには,オプションのコンタクト探査機と3次元測定ソフトウェアを使用できます.
● 準確な半自動測定を達成するために,自動焦点機能モジュールをインストールするためにアップグレードできます.
技術仕様:
| 商品 | 手動ビデオ測定システムVMSシリーズ |
| モデル | VMS-4030 |
| マルマー製の作業台 | (605*450) mm |
| ガラスの作業台 | (456*348) mm |
| X/Y軸 移動 | (400*300) mm |
| Z軸移動 | 高精度線形ガイド,効率的な移動 200mm |
| X/Y/Zの解像度 | 0.5um |
| 台台 と 立っ た 台 | 高精度グラニット |
| 測定精度* | XY軸: ≤3.0+L/200 (um);Zais:≤5+L/200 (um) |
| 精度 を 復元 する | 2m |
| 照明システム (ソフトウェア調整) | 表面 4 リングと 8 ゾーン 無限調整可能な LED 冷たい照明 |
| コントゥール LED 並列照明 | |
| 選択可能な同軸光 | |
| デジタルカメラ | 1/3"/1.3Mpixel 高解像度のデジタルカメラ |

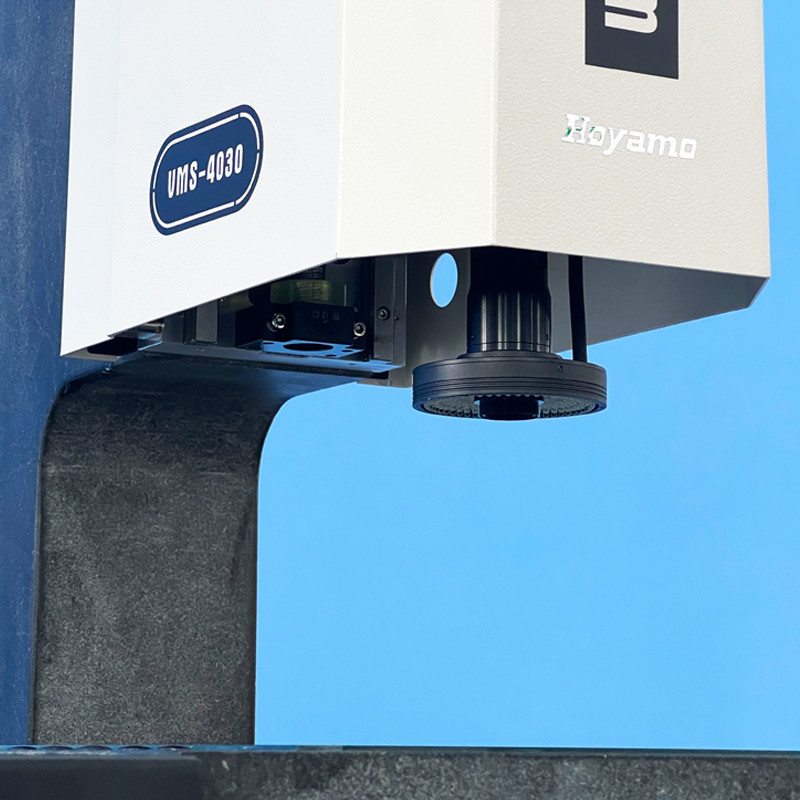

| ズームレンズ | 6.5X 高解像度のズームレンズ |
| 光学放大:0.7X~4.5X倍;ビデオ放大:26X~172X (モニター) | |
| 測定ソフトウェア | i測定 |
| 操作システム | サポート WIN 10/11-32/64 オペレーティング システム |
| 言語 | 英語,中国語簡体字,中国語伝統,他の言語のバージョンはオプション |
| 労働環境 | 温度20°C±2°C,温度変化<1°C/Hr;湿度30%~80%RH;振動<0.02gs,≤15Hz |
| 電源 | AC220V/50Hz; 110V/60Hz |
| 寸法 (WxDxH) | (908*776*1070) mm |
| 純重量 | 283キロ |
製品構成モデルの説明(VMS の例4030)
| P製品カテゴリー | 手動ビデオ測定システム | 半自動 ビデオ測定システム | |||
| センサーの配置 | 2D | 2.5D | 3D | 2.5D | 3D |
| 商品 |
2D ビデオ測定システム |
2.5D ビデオ測定システム |
3D 接触とビデオ測定システム |
2.5D 半自動ビデオ測定システム |
3D 半自動コンタクト&ビデオ測定システム |

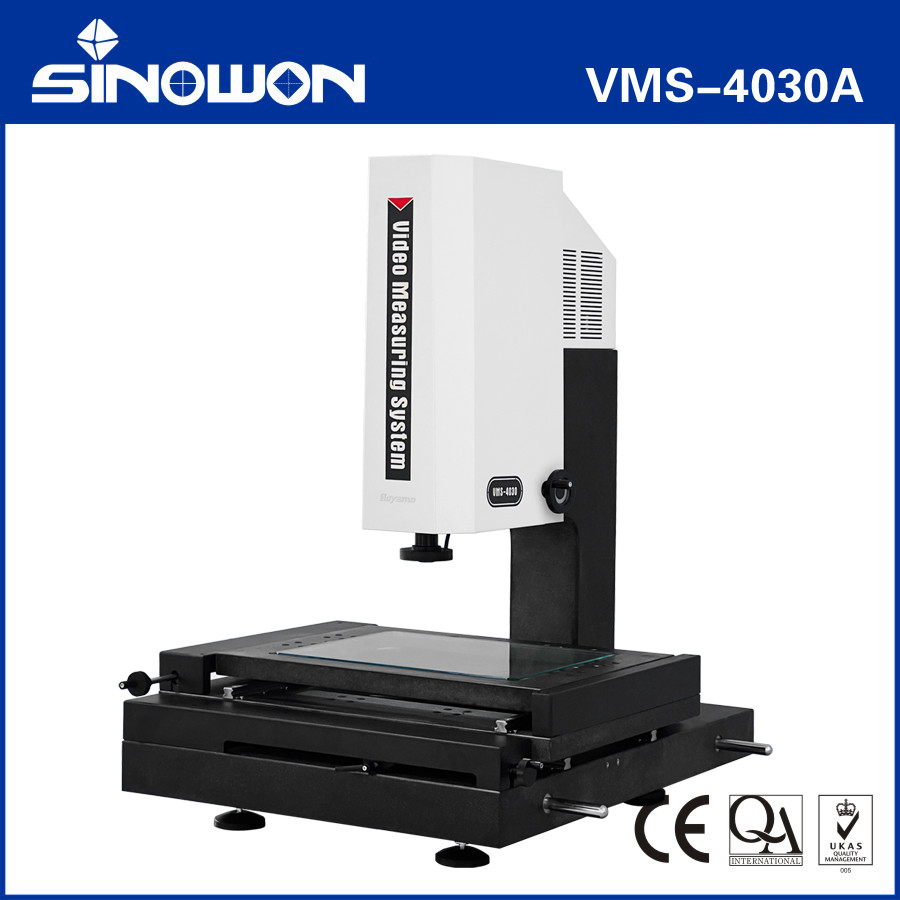

| モデル | VMS-4030 | VMS-4030A | VMS-4030B | VMS-4030C | VMS-4030D |
| タイプ | ほら ほら | A について | B について | C について | D |
| 重要性 | オプティカルズームレンズセンサー | オプティカルズームレンズセンサー |
ズームレンズセンサーと 接触探査機センサー |
ズームレンズセンサーとZ軸オートフォーカス機能 | ズームレンズセンサー,コンタクト探査機センサー,オートフォーカス機能 |
| Z軸 オートフォーカス | 持っていない | 持っていない | 持っていない | と | と |
| 接触探査機 | 持っていない | 持っていない | と | 持っていない | と |
| ソフトウェア | i測定20 | i測定21 | i測定31 | i測定22 | i測定31 |
| オペレーション | 手帳 | 手帳 | 手帳 | 半自動 | 半自動 |
モデルとS特別化M について年間 Viデオ測定システム:
| モデル | コード# | モデル | コード# | モデル | コード# | モデル | コード# |
| VMS-2015 | 525-020E | VMS-2515 | 525-020F | VMS-3020 | 525-020G | VMS-4030 | 525-020H |
| VMS-2015A | 525-120E | VMS-2515A | 525-120F | VMS-3020A | 525-120G | VMS-4030A | 525〜120H |
| VMS-2015B | 525-220E | VMS-2515B | 525~220F | VMS-3020B | 525〜220G | VMS-4030B | 525〜220H |
| VMS-2015C | 525-320E | VMS-2515C | 525~320F | VMS-3020C | 525-320G | VMS-4030C | 525〜320H |
| VMS-2015D | 525-420E | VMS-2515D | 525~420F | VMS-3020D | 525〜420G | VMS-4030D | 525〜420H |
VMSの測定空間 視力測定シリーズシステム:
| 旅行mm | モデル | コード# | X 軸 移動 mm | Y軸 移動 mm | Z軸 標準移動mm | Z 軸 最大 パーソナライズ された 移動 mm |
| 100×100×100 | VMS-1010 | 525-020C | 100 | 100 | 100 | ほら ほら |
| 150×100×100 | VMS-1510 | 525-020D | 150 | 100 | 100 | ほら ほら |
| 200×150×200 | VMS-2015 | 525-020E | 200 | 150 | 200 | 300 |
| 250×150×200 | VMS-2515 | 525-020G | 250 | 150 | 200 | 300 |
| 300×200×200 | VMS-3020 | 525-020G | 300 | 200 | 200 | 400 |
| 400×300×200 | VMS-4030 | 525-020H | 400 | 300 | 200 | 400 |
| 500×400×200 | VMS-5040 | 525-020J | 500 | 400 | 200 | 400 |
| 600×500×200 | VMS-6050 | 525-020K | 600 | 500 | 200 | 400 |
構造図:
