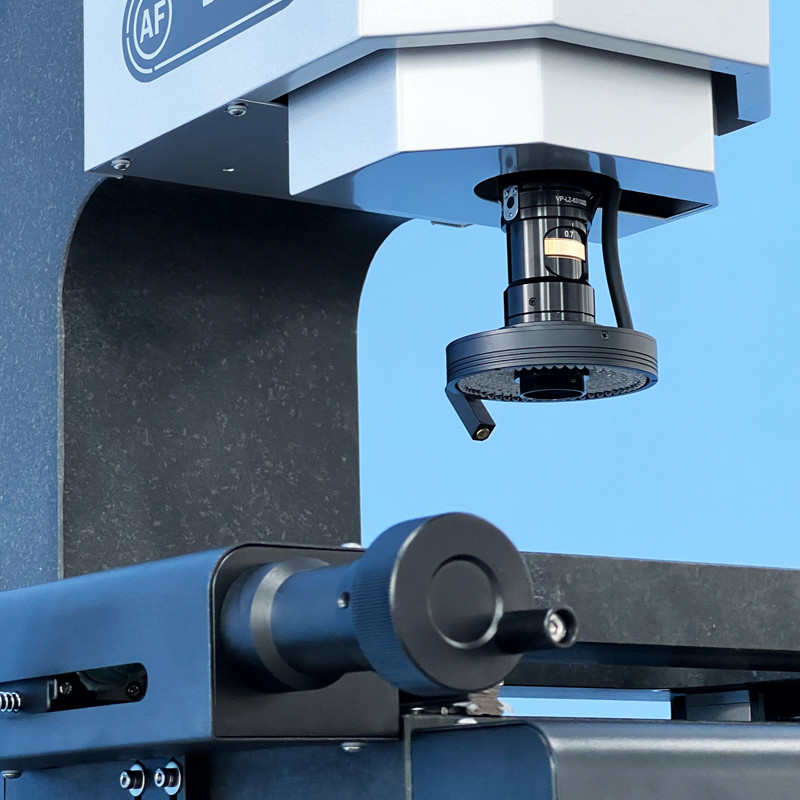

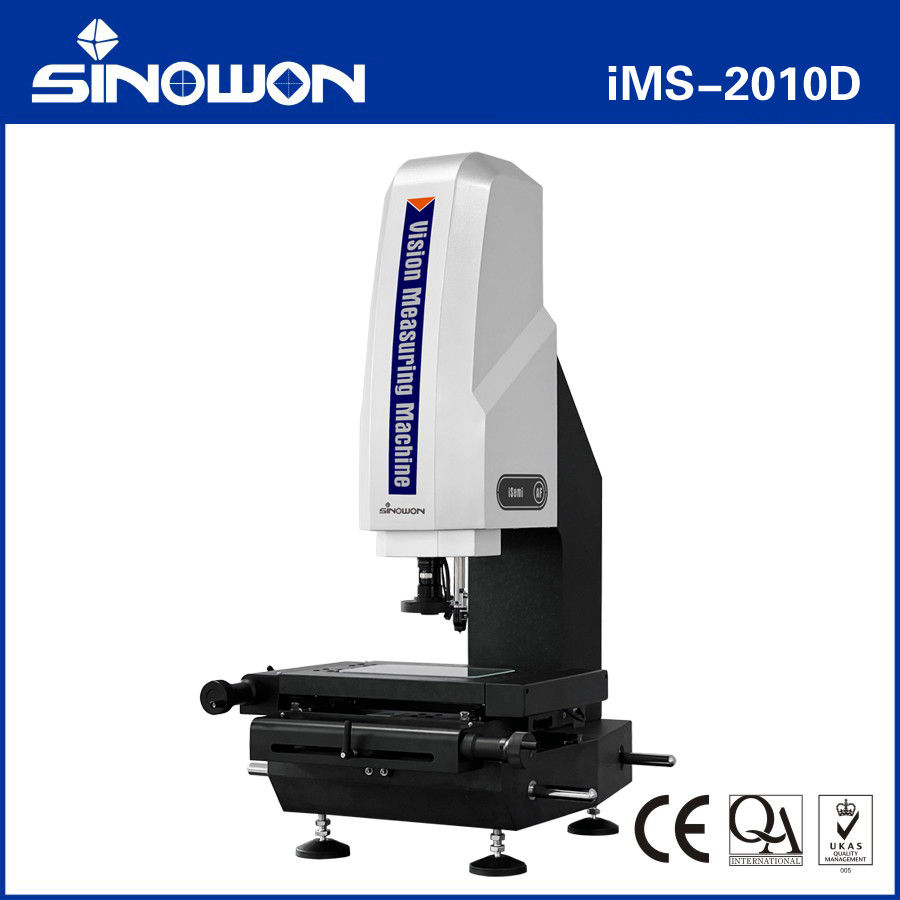

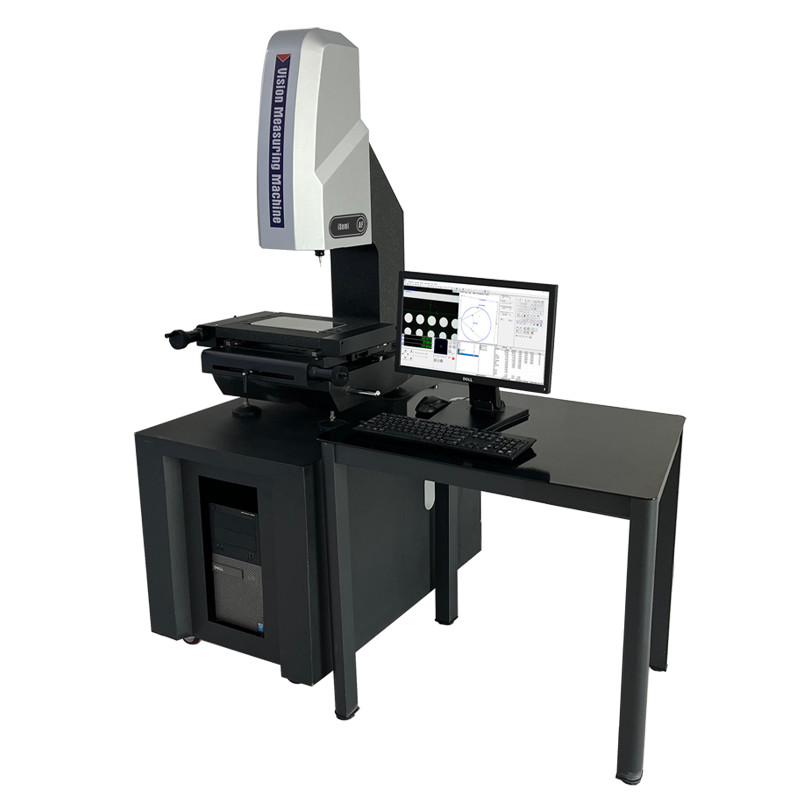

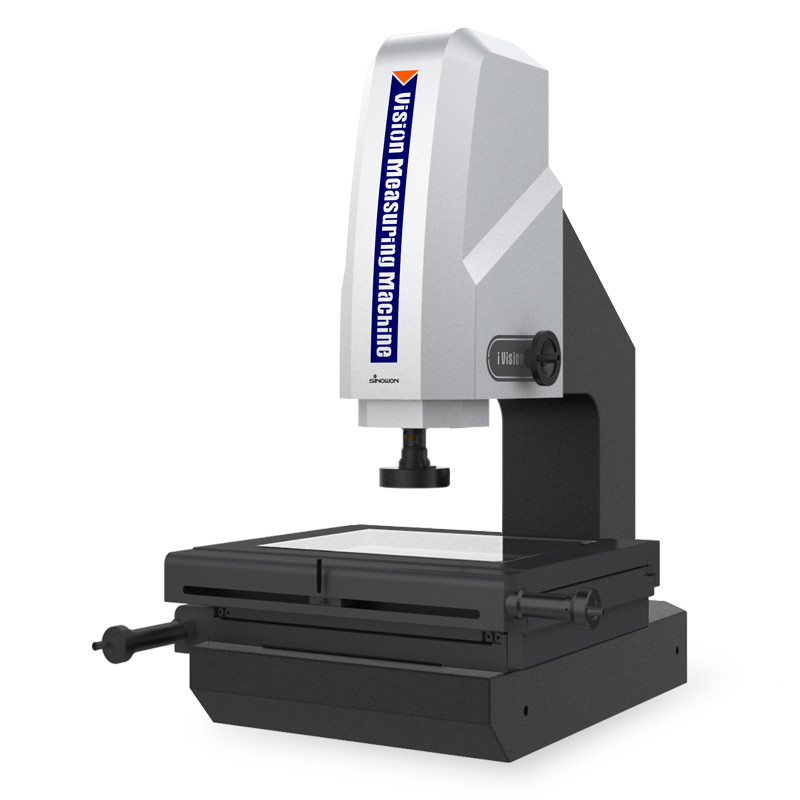

高精度半自動ビジョン測定機 iSemi シリーズ IMS-2010D
業界での応用:製品の特徴:
業界での応用:技術仕様:モデル
| 2.5Dビジョン測定機 | iSemiシリーズモデル | ||||
| X軸移動mm | 521-420E | 521-420F | 521-420G | 521-420H | 521-420J |
| (270*350)mm | (408*308)mm | (458*358)mm | (608*470)mm | (650*580)mm | ガラスワークベンチ |
| (142*242)mm | (306*198)mm | (356*248)mm | (456*348)mm | (540*440)mm | X/Y軸移動量 |
| (200*100)mm | (250*150)mm | (300*200)mm | (400*300)mm | (500*400)mm | Z軸移動量 |
| 高精度リニアガイド、有効移動量200mm | X/Y/Z軸分解能 | ||||
| 0.5um | 台座と支柱 | ||||
| 高精度花崗岩 | 測定精度* | ||||
| XY軸:≤2.5+L/200(um) ；Z軸:≤5+L/200(um) | 再現精度 | ||||
| 2um | 照明システム（ソフトウェア調整） | ||||
| 表面4リング8ゾーン無段階調整可能LEDコールドイルミネーション | 輪郭LEDパラレルイルミネーション | ||||
| オプション同軸光 | |||||
| デジタルカメラ | |||||
| 1/2.9インチ/1.6Mピクセル高解像度デジタルカメラ | ズームレンズ | ||||
| 6.5X高解像度電子フィードバックズームレンズ、光学倍率：0.7X～4.5X; ビデオ倍率：20X～129X | 測定ソフトウェア | ||||
| iMeasuring | オペレーティングシステム | ||||
| WIN 10/11-32/64オペレーティングシステムをサポート | 言語 | ||||
| 英語、簡体字中国語、繁体字中国語、その他の言語バージョンはオプション | 動作環境 | ||||
| 温度20℃±2℃、温度変化 | <1℃/Hr; 湿度30%～80%RH; 振動<0.02g's、≤15Hz。電源 | ||||
| AC220V/50Hz; 110V/60Hz | 寸法（幅x奥行x高さ） | ||||
| (677*552*998)mm | (790*617*1000)mm | (838*667*1000)mm | (1002*817*1043)mm | (1111*867*1086)mm | 梱包寸法（幅x奥行x高さ） |
| (1030*780*1260)mm | (1130*1000*1270)mm | (1130*1000*1270)mm | (1130*1000*1270)mm | (1250*1035*1460)mm | 総重量/正味重量 |
| 220/150Kg | 242/175Kg | 275/185Kg | 449/350Kg | 550/380Kg | 注: |
「L」はミリメートル単位の測定長を表し、Z軸の機械的精度はフォーカス精度とワークの表面に大きく依存します。
倍率は概算値であり、ディスプレイのサイズと解像度と密接に関連しています。
お客様は、画像倍率を実現するために、必要に応じて0.5Xまたは2X補助レンズを追加できます。
iMS-2010/5040は大理石製のワークベンチで、iMS-2515/3020/4030は金属製のワークベンチです。
製品構成モデルの説明（iMS-2010の例）:
センサー構成
| 2.5D | 3D | 商品 | 3D | 商品 |
| 2.5Dビジョン測定機 | 3D接触＆ビジョン測定機 | 2.5D半自動ビジョン測定機 | 3D半自動接触＆ビジョン測定機 | モデル |
| X軸移動mm | iMS-2010B | iMS-2010C | iMS-2010D | タイプ |
| A | B | C | D | 意味 |
| 光学ズームレンズセンサー | ズームレンズセンサーと |
接触プローブセンサー ズームレンズセンサーとZ軸オートフォーカス機能 |
ズームレンズセンサー、接触プローブセンサー、およびオートフォーカス機能 | Z軸オートフォーカス |
| なし | あり | あり | ソフトウェア | ソフトウェア |
| なし | あり | ソフトウェア | あり | ソフトウェア |
| iMeasuring2.1 | iMeasuring3.1 | iMeasuring2.2 | iMeasuring3.2 | 手動ビジョン測定機モデルと仕様 |
:モデル
| X軸移動mm | IMS-2010A | X軸移動mm | IMS-2010A | X軸移動mm | IMS-2010A | X軸移動mm | IMS-2010A | X軸移動mm | IMS-2010A |
| 521-120E | IMS-2515A | 521-120F | IMS-3020A |
521-120G |
IMS-4030A |
521-120H | IMS-5040A | 521-120J | IMS-2010B |
| 521-220E | IMS-2515B | 521-220F | IMS-3020B | 521-220G | IMS-4030B | 521-220H | IMS-5040B | 521-220J | IMS-2010C |
| 521-320E | IMS-2515C | 521-320F | IMS-3020C | 521-320G | IMS-4030C | 521-320H | IMS-5040C | 521-320J | IMS-2010D |
| 521-420E | IMS-2515D | 521-420F | IMS-3020D | 521-420G | IMS-4030D | 521-420H | IMS-5040D | 521-420J | IMS-6040A |
| 521-120K | IMS-6040B | 521-220K | IMS-6040C | 521-320K | IMS-6040D | 521-420K | ------ | 200x100x200 | 200x100x200 |
移動mm
| モデル | X軸移動mm | Y軸移動mm | Z軸標準移動 |
mm 100x100x100 |
mm 100x100x100 |
| IMS-1010 | 100 | 200 | 200 | 200 | 200x100x200 |
| IMS-2010 | 200 | 400 | 200 | 400 | 200 |
| IMS-2515 | 250 | 150 | 200 | 400 | 200 |
| IMS-3020 | 300 | 200 | 400 | 400 | その他の移動仕様は、お客様のニーズに合わせてカスタマイズできます。 |
| IMS-4030 | 400 | その他の移動仕様は、お客様のニーズに合わせてカスタマイズできます。 | 200 | 400 | その他の移動仕様は、お客様のニーズに合わせてカスタマイズできます。 |
| IMS-5040 | 500 | 400 | その他の移動仕様は、お客様のニーズに合わせてカスタマイズできます。 | 400 | その他の移動仕様は、お客様のニーズに合わせてカスタマイズできます。 |
| IMS-6040 | 600 | 400 | その他の移動仕様は、お客様のニーズに合わせてカスタマイズできます。 | 400 | その他の移動仕様は、お客様のニーズに合わせてカスタマイズできます。 |
業界での応用:ビジョン測定機
業界での応用:光学測定機OMMは、ビジョン測定機および非接触測定機、二次元測定機、2.5次元測定機としても知られており、現代の産業の高精度化と微細加工産業のアップグレードに伴い、高速かつ正確な測定のために非接触光学画像測定方法を採用しています。幾何学的寸法と幾何公差の測定は不可欠になっています。
光学測定機は、座標測定を目的とするすべてのアプリケーション分野に適しており、機械、電子機器、計器、ハードウェア、プラスチックなどの産業で広く使用されています。例：金型、ネジ、金属、付属品、ゴム、PCBボード、スプリング、ハードウェア、電子機器、プラスチック、航空、宇宙など、従来のノギス、マイクロメーター、プロファイルプロジェクターの欠点を克服し、光学、機械、電子、およびコンピューター画像処理技術を統合した高精度、高効率、高信頼性の測定機です。
測定対象物は、光学倍率システムによって拡大されます。CCDカメラシステムによって画像の特徴が収集され、コンピューターとソフトウェアアルゴリズムによって処理された後、さまざまな複雑で正確な部品の輪郭と表面形状、サイズ、角度、位置を自動的に検出できます。マイクロ検査と品質管理。測定データはAUTOCADにインポートして完全なエンジニアリング図面を作成し、DXF、IGSなどの形式のドキュメントを生成し、WORD、EXCEL、SPC統計分析ソフトウェアにインポートしてCPKやさまざまな統計レポートを生成することもできます。
