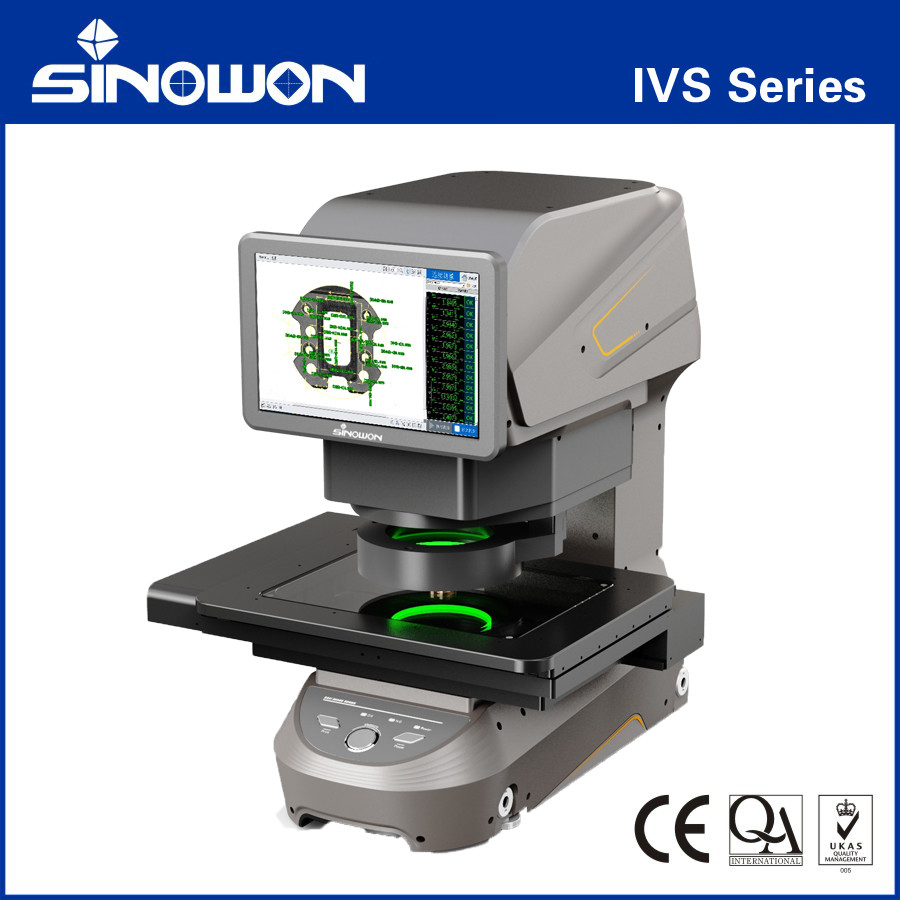

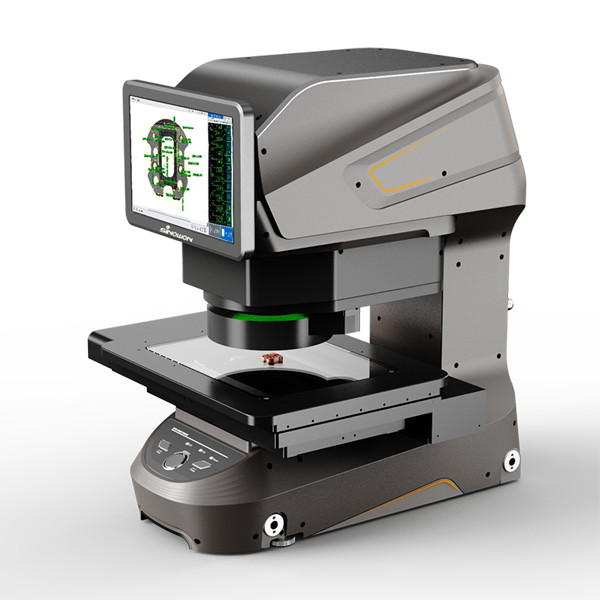

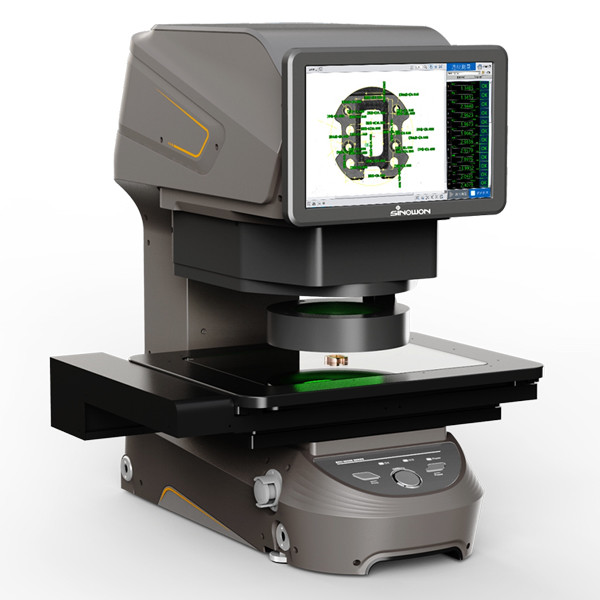

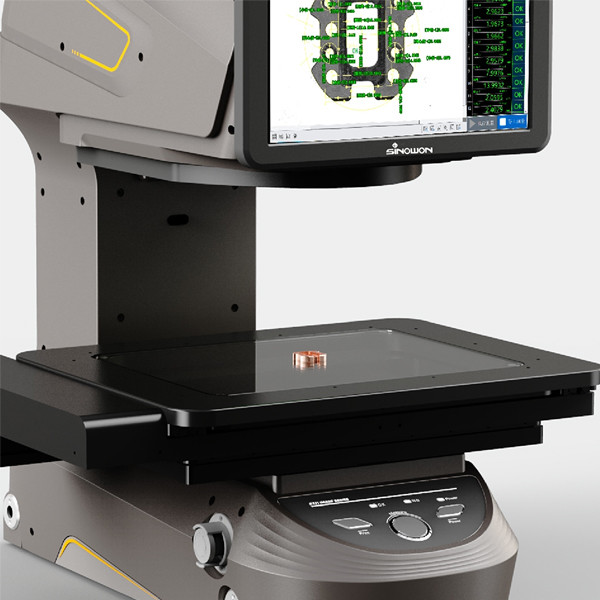

インスタントビジョンシステム IVS-202シリーズ
製品特性c:
ベンチトップの即時測定システム
● テーブル の 構造 は 小さく,操作 が 簡単 です.
●"ボタンの測定,自動測定を達成するためにIO信号とマッチすることもできます.
● 報告書はデータ管理システムに自動的にアップロードできます.
表面光の下での高精度測定
●ダブルグルーフィケーションテレセントリックレンズと2台の20MPカメラ,自動多角表面光とオプションの同軸表面光で装備されています.
● 独立した強力なAIエッジ計算アルゴリズムにより,表面上で正確なエッジ検索を容易に実現し,境界の乱雑性のために無効なエリアをフィルターすることができます.
● 表面光 の 測定 繰り返しが 底面 光 の 程度 に 似 て い ます.
迅速 な 測定 と 簡単 な 操作
● 1 秒 で 100 次元 を 測定 でき,測定 時間 を 大きく 短く する.
● ソフトウェアの操作インターフェイスはシンプルで理解しやすいし,測定プログラムとパラメータ設定は簡単に書き込むことができます.
● 自動焦点付け,自動位置付け,自動測定機能により,任意の操作で安定した測定結果を得ることができます.
便利|測定 の ため の 一 つ の ボタン
強力なハードウェアの組み合わせ|高精度測定
ダブルグルーフィケーションテレセントリックレンズと2つの20MPカメラ,自動多角表面光とオプションの同軸表面光で装備されています. 独立した強力なAIエッジ計算アルゴリズム,表面に精度の高い端の検索を容易に実現し 境界の乱雑性のために無効な領域をフィルターすることができます表面照明の測定重複性は,底部照明と同じレベルに達することができます..
簡単だ|迅速 な 測定 と 簡単 な 操作
このシステムは1秒で100次元を測定することができ,測定時間を大幅に短縮します. ソフトウェアの操作インターフェースはシンプルで理解が容易です.測定プログラムとパラメータ設定は簡単に書き込むことができます自動フォーカス,自動位置付け,自動測定機能により,任意の操作で安定した測定結果を得ることができます.
仕様:
| モデル | IVS-100D | IVS-202D | IVS-302D | ||
| コード# | 500-011 | 500-021 | 500-031 | ||
| 測定範囲 | X について | φ100 | 200mm | 300mm | |
| Y | 200mm | 200mm | |||
| Z | 75mm | 75mm | 75mm | ||
| FOV | 高精度モード | 26mm × 18mm | |||
|
広域モード |
φ100mm | ||||
| 繰り返し可能性 | 高精度モード | ± 1.5μm | |||
| 広域モード | ± 3μm | ||||
| 最低単位 | 0.1μm | ||||
| 精度 | 高精度 | 拘束力がない | ±1.5μm | ||
| 結合 | ±3+L/150μm | ±3+L/150μm | |||
| 広域 | 拘束力がない | ±3μm | |||
| 結合 | ±5+L/150μm | ±5+L/150μm | |||
| 体重 | 33kg | 45kg | 50kg | ||
| オプティカルシステム | カメラ | " 20MP BW カメラ * 2 | |||
| レンズ | ダブルグルーピングテレセントリックレンズ | ||||
| 表面光 | 2 輪 の 持ち上げ 可能な 光 | ||||
| 下のライト | 緑色平行底灯 | ||||
| 容量 | 5kg | ||||
| 測定ソフトウェア | GD&Tソフトウェア | ||||
| 電源 | 220V±10%,50Hz | ||||
| 労働環境 | 温度: 20±3°C 湿度: 30-80% 振動: <0.002g,15HZ | ||||
| 寸法 (L*W*H) mm | 600*300*650mm | 600*410*650mm | 600*510*650mm | ||
