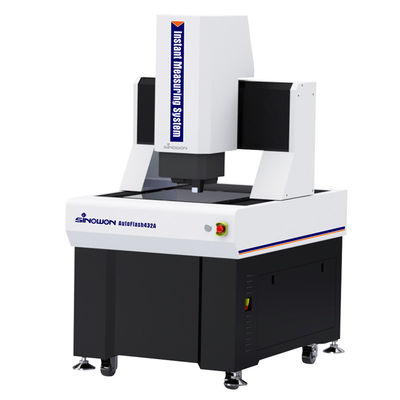

モバイルブリッジ インスタントビジョン測定システム オートフラッシュ シリーズ
製品紹介:
"AutoFlash"シリーズは 高精度で完全に自動的な即時視力測定システムで ゲントリ構造で3軸自動電動制御装置でGD&T測定のために特別に開発された自動フォーカス,自動照明制御,ハードウェアとソフトウェアの両方の自動動作構成が装備されています.線形および幾何学的寸法を迅速かつ正確に測定できる移動式ブリッジ構造は,測定された作業部件が静止し,測定精度と安定性を確保し,電子機器などの産業での測定に適しています.医療機器LCDや航空宇宙
製品特性c:
適用:
仕様:
| 商品 | モバイルブリッジ インスタントビジョン測定システム オートフラッシュシリーズ | ||||
| モデル | オートフラッシュ432 | オートフラッシュ542 | |||
| X/Y 軸 移動 (mm) | (400*300) mm | (500*400) mm | |||
| 寸法 (WxDxH) | (1195*832*1579) mm | (1463*940*1591) mm | |||
| パッケージのサイズ | (1380*1170*1910) ミリ | (1690*1300*2000) ミリ | |||
| 体重 | 体重は650kg | 780キロ | |||
| Z 軸 経路 (mm) | 200mm | ||||
| X/Y/Z-3軸 線形スケール | 輸入線形スケール解像度: 0.1um | ||||
| 誘導モード | 精密な線形ガイド,ダブルトラックダブルスライダーガイド | ||||
| 動作モード | ジョイスティックコントローラー マウスの操作 自動検出プログラム | ||||
| 負荷容量 | <25kg | ||||
| 労働環境 |
温度20°C±2°C,湿度範囲<2°C/h 湿度 30~80%,振動<0.002g,<15Hz |
||||
| 電源 | AC220V/50Hz; 110V/60Hz | ||||
| 測定ソフトウェア | ゲオメア | ||||
| カメラ | 1 20Mpixel B/W カメラ | ||||
| デュアル・テレセントリック・レンズ | ダブル・レート・デュアル・テレセントリック・レンズ | ||||
| 拡大 | 0.16X | 0.64X | |||
| 画像測定 | 繰り返し可能性 | 動かない | ±1μm | ±0.5μm | |
| 移動する | ±2μm | ±1.5μm | |||
| 精度* | 拘束力がない | ±3.9μm | ±2μm | ||
| 拘束力のある | ±7μm | ±4μm | |||
| 作業距離 | 145±2mm | 145±2mm | |||
| テレセンター性 | <0.02° | <0.02° | |||
| フィールド深さ | 6mm@25lp/mm | 0.6mm@64lp/mm | |||
| 視野 (mm) D*H*V | 1 円 | 82*55*100 | 21*14*25 | ||
| 53*44*69 | 13*11*17 | ||||
| 2/3 | |||||
| 決議 | 20um | 7.8um | |||
| 照明システム | 輪郭 | LED並列コンートライト | |||
| 表面 | 0~255レベル連続調節可能なLED照明 | ||||
製品構成モデルの説明 (AutoFlash432の例)
| 製品カテゴリー | 2.5D | 2.5D |
| 商品 |
2.5D 自動 視力計測機 |
2.5D自動レーザースキャン&ビジョン 測定機 |

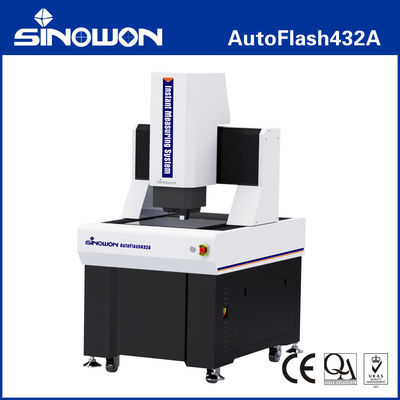

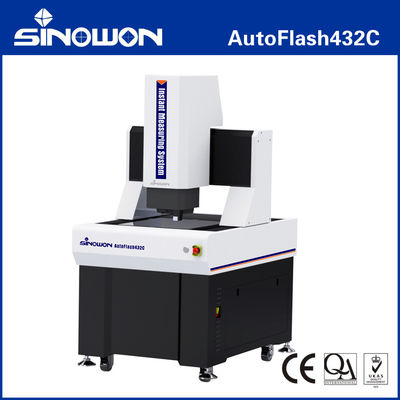

| モデル | オートフラッシュ432A | オートフラッシュ432C |
| タイプ | A について | C について |
| 重要性 | オプティカルズームレンズセンサー | ズームレンズセンサーとレーザーセンサー |
| 接触探査機 | 持っていない | 持っていない |
| レーザーモジュール | 持っていない | オムロンレーザー |
私はnstant 視力測定システムのモデルと仕様:
| モデル | コード# | モデル | コード# |

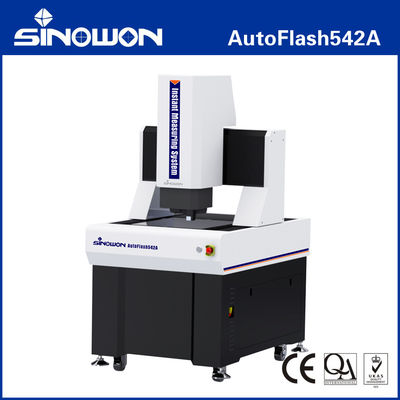

| オートフラッシュ432A | 503-120H | オートフラッシュ542A | 503-120J |
| オートフラッシュ432C | 503-320H | オートフラッシュ542C | 503-320J |
インスタントビジョン測定システム 測定空間ガイド表:
| 旅行 | モデル | X 軸 移動 mm |
Y軸移動 mm |
Z軸 標準移動 mm | Z 軸 最大定番移動 mm |
| 100×100×100 | IVS-111T | 100 | 100 | 100 | ほら ほら |
| 250×150×150 | IVS-2515 | 250 | 150 | 200 | 300 |
| 300×200×200 | IVS-3020 | 300 | 200 | 200 | 400 |
| IVS-322A | 300 | 200 | 200 | 250 | |
| IVS-322C | 300 | 200 | 200 | 250 | |
| 400×300×200 | IVS-432A | 400 | 300 | 200 | 300 |
| IVS-432C | 400 | 300 | 200 | 300 | |
| 300×400×200 | オートフラッシュ432A | 400 | 300 | 200 | 400 |
| オートフラッシュ432C | 400 | 300 | 200 | 400 | |
| 400×500×200 | オートフラッシュ542A | 500 | 400 | 200 | 400 |
| オートフラッシュ542C | 500 | 400 | 200 | 400 |
他の旅行の仕様は,顧客のニーズに応じてカスタマイズすることができます.
