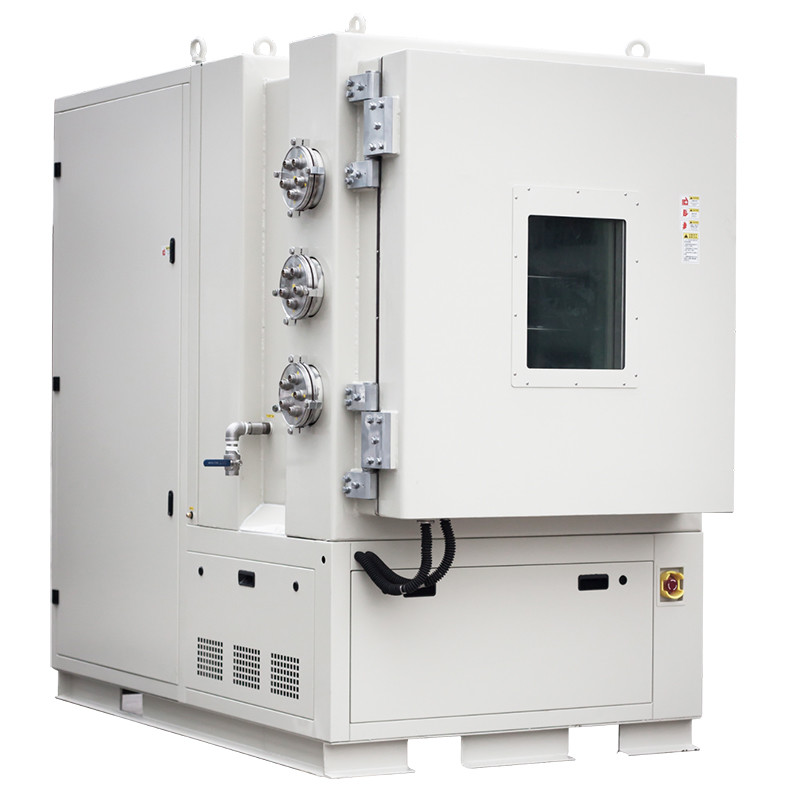

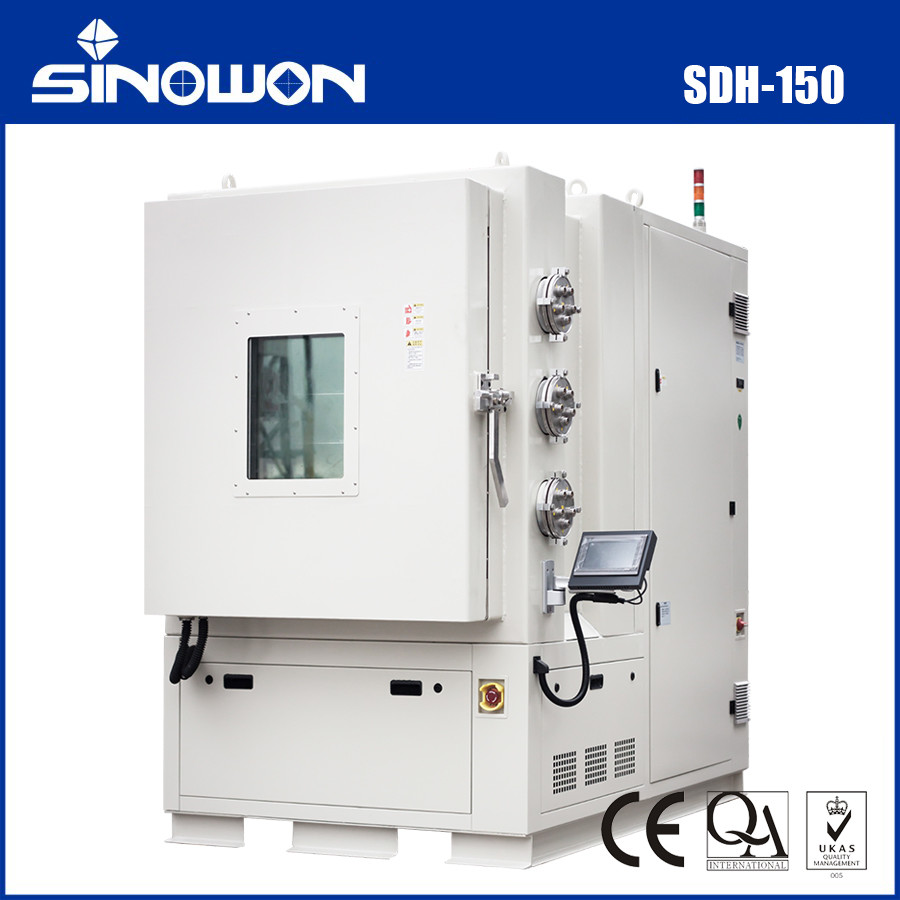

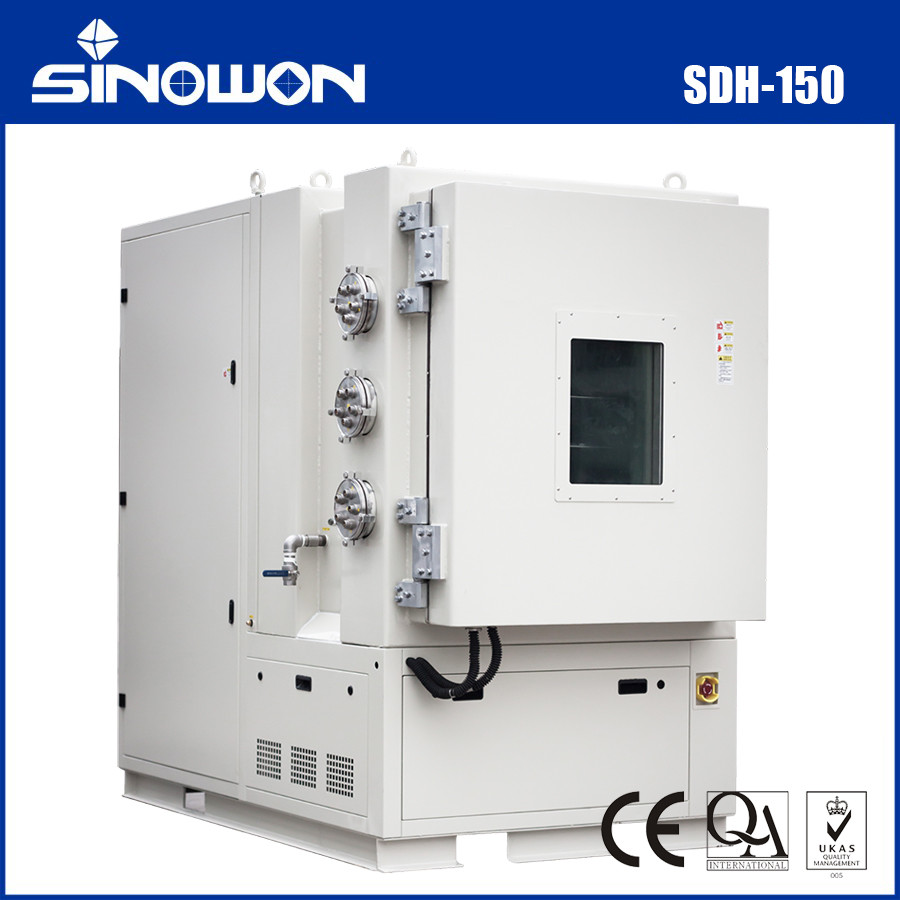

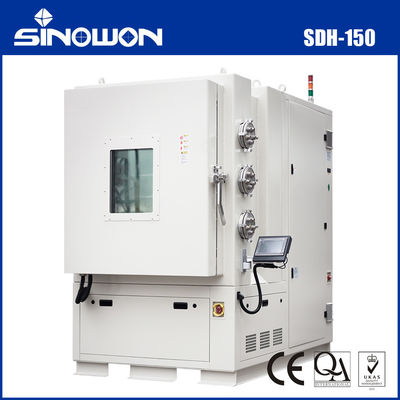

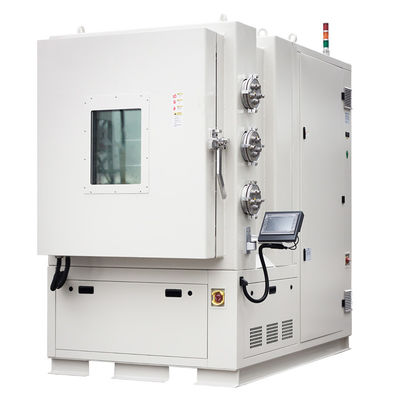

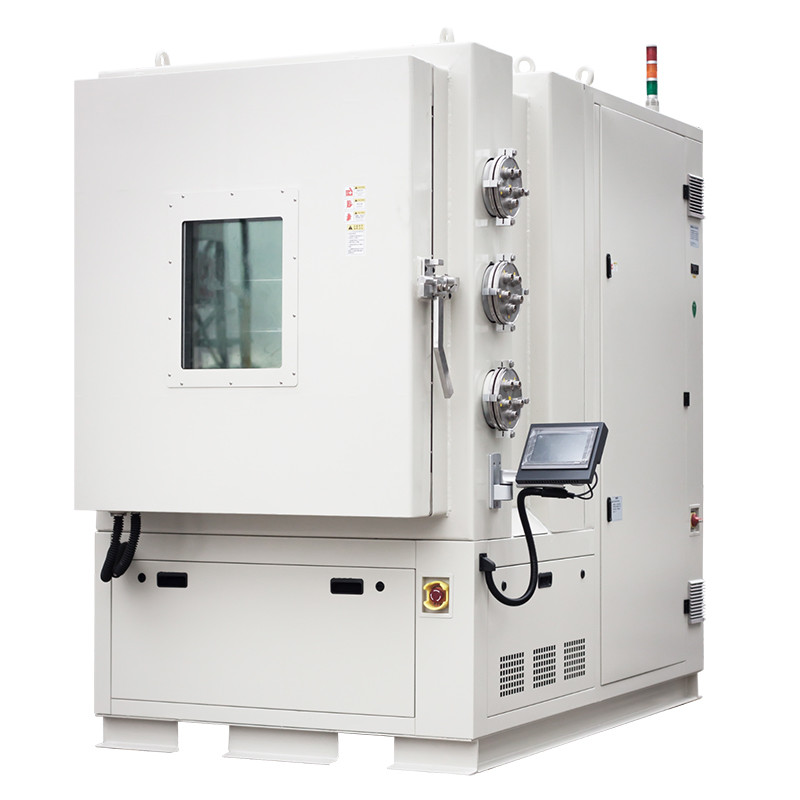

高度試験槽 SDH-150
仕様:
| 1．商品: | ||||||||||||||
|
商品 型式 |
高度試験槽 SDH-150L |
|||||||||||||
| 2．容量と寸法 | ||||||||||||||
| 公称内容積 | 150L | |||||||||||||
|
内寸 外寸 |
W500xH600xD500 mm W1100xH1700xD1600 mm |
|||||||||||||
| 3.性能指標 | ||||||||||||||
| 試験環境条件 | 周囲温度が5～35℃、相対湿度が85%RH以下、冷却水温度が+25℃の場合 | |||||||||||||
| 冷却方式 | 空冷 | |||||||||||||
| 温度範囲 |
-40℃～+150℃ |
|||||||||||||
| 圧力範囲 | 大気圧～40kPa | |||||||||||||
| 温度上昇・下降率 |
20℃から+85℃への温度上昇率は2℃/min以上、全過程で平均非線形性、無負荷時 20℃から-50℃への冷却率は1℃/min以上、全過程で平均非線形性、無負荷時 |
|||||||||||||
| 温度変動 | ±0.5℃以下 | |||||||||||||
| 温度均一性 | 2.0℃以下 | |||||||||||||
| 大気圧の等価高度 |
|
|||||||||||||
| 圧力偏差 | ±5%(2～40kPa); ±0.1kPa(2kPa以下) | |||||||||||||
| 昇圧回復率 | 10Kpa /min以下 | |||||||||||||
| 試験規格の実施 |
GB/T2423.1-2001 実験A：低温試験方法 GB/T2423.2-2001 実験B：高温試験方法 GB/T2423.21-1991 試験M：低圧試験方法 GB/T2423.25 試験Z/AM：低温/低圧総合試験 GB/T2423.26 試験Z/BM：高温/低圧総合試験 GJB150.3-1986 高温試験方法 GJB150.4-1986 低温試験方法 GJB360A 方法105：低圧試験方法 GJB150.2-86 低圧（高度）試験 |
|||||||||||||
| 設計実施規格 |
GB/T10589-2008 低温試験槽の技術条件 GB/T11158-2008 高温試験槽の技術条件 GB/T11159-2008 低空気圧試験槽の技術条件 |
|||||||||||||
| 検証規格 |
GB/T5170.2-2008 温度試験設備 GB/T5170.10-1996 高温、低温、低圧試験設備
|
|||||||||||||
| 4.構造構成 | ||||||||||||||
| 4.1 耐圧ボックス |
A) 耐圧方法：内圧耐圧 高品質の厚肉ステンレス鋼板SUS304内圧ボックスを使用し、内壁は全周滑らかで平坦、バリやピットがなく、清掃が容易で、使用中に水が溜まることはありません B) 外壁材質：両面亜鉛メッキ鋼板、表面スプレー塗装処理 C) ボックス断熱材：硬質ポリウレタンフォームグラスファイバー（厚さ80mm以上） D) ドア断熱材：グラスファイバー E) すべての隙間はTIG（タングステンアーク不活性ガスシールド溶接）シームレス溶接で完了 |
|
||||||||||||
| 4.2 圧力バランス装置 |
手動自動減圧（昇圧）装置を装備
1) 手動ボールバルブ、ボックスの右側に配置（昇圧速度は手動開口に依存）
2) 自動減圧弁：リアユニット内 |
|
||||||||||||
| 4.3 圧力試験検証 | 1つの外部圧力試験インターフェース（ボックスの右側） | |||||||||||||
| 4.4 ドアと窓 |
シングルドア、内パネルはステンレス鋼製、外パネルはスプレー塗装鋼板製。 ドアには、高耐荷重で結露防止の熱分布を備えた断熱ガラス観察窓が1つ。 ドアフレームバックアップ結露防止電気加熱装置 |
|||||||||||||
| 4.5 照明 | 窓内蔵LEDライト | |||||||||||||
| 4.6 内部および外部配線デバイス | 真空密閉航空ソケット（オプションアクセサリ、項目10を参照） | |||||||||||||
| 4.7 コントロールパネル |
ブラケット型タッチスクリーンコントローラー （パネルなし） |
|||||||||||||
| 4.8 デバイス移動方法 | このデバイスは固定脚です。フォークリフトを使用して移動してください | |||||||||||||
| 5. 空気循環システム | ||||||||||||||
| 5.1 空気供給モード | 強制対流、上向き送風と下向き還気方式 | |||||||||||||
| 5.2 空気供給装置 |
三相非同期モーターで駆動される2組のアキシャルファン
外部モーターと磁気流体伝送を使用することにより、回転ファンブレードを駆動して空気を撹拌し、対流を形成します
A) 全アルミニウム三相非同期モーター、1/2HP以上、370W
B) アルミニウムアキシャルファンブレード：大径400mm |
|||||||||||||
| 5.3 伝送シール方法 |
磁性流体伝送 A) 磁性流体シール、高真空0.1Kpaレベルの気密性 B) 水冷方式、専用温度保護を装備、信頼性と安定性 |
|||||||||||||
| 5.4 温度測定制御方法 |
空気強制循環バランス温度調整方法 1) 主温度制御：ボックス内の温度を正確に制御し、温度測定プローブはAレベルの高精度装甲白金抵抗を採用 2) スタジオ独立過熱保護温度コントローラー：温度プローブはスタジオ内に設置され、上限を設定できます。保護動作が有効になると、コンタクタが駆動して加熱管の電源を遮断します 3) 加熱管室過熱保護：独立温度コントローラー、温度プローブは加熱管室に設置され、上限を設定できます。 保護動作中にコンタクタを駆動して加熱管の電源を遮断し、異常な状態が発生した場合にファンが停止するのを防ぎます 加熱管の長期的な「空焚き」 |
|
||||||||||||
| 6. 真空システム | ||||||||||||||
| 6.1 圧力制御方法 | 動的圧力バランス方式を採用。この方法は、真空システムの継続的な動作下で、設定された圧力ポイントに基づいてPID自動計算出力によって真空電磁バッフルバルブの出力を制御し、空気の取り込み量を調整し、最終的に動的バランスを実現することを指します | |||||||||||||
| 6.2 真空ポンプ |
直結空冷単段油封ロータリーベーン真空ポンプ A) 統合された高品質オイルミストフィルターは、燃料噴射と煙を効果的に解決し、製品寿命を延ばします。 B) シールエレメントはフッ素ゴム材料でできており、耐食性を提供し、オイル漏れの問題を解決します。 C) さまざまな顧客の真空要件と蒸気処理能力を満たすための多段ガス町設計。 D) 日本の森精機水平加工センターの高精度加工により、製品の高い信頼性を確保。 E) ポンプとモーターは一体設計で、軽量で小型です |
|||||||||||||
| 6.3 電気比例制御ボールバルブ | コントローラーのPID出力信号によって制御され、吸引直径開口部のサイズを比例的に調整し、ボックス内の真空度を高精度に制御します | |||||||||||||
| 6.4 真空パイプラインの主なコンポーネント |
真空ジョイントバルブコンポーネントはすべて、システム内の高品質の国産品で作られています A) すべてのステンレス鋼パイプライン B) 標準ステンレス鋼KF外部接続およびアクセサリ C) ステンレス鋼KF真空コルゲートフレキシブルホース |
|
||||||||||||
| 6.5 圧力センサー | 輸入拡散シリコンコア | |||||||||||||
| 7. 冷凍システム | ||||||||||||||
| 7.1 冷凍方法 | 機械圧縮冷凍方式（水冷） | |||||||||||||
| 7.2 冷凍省エネ技術 |
温度バランス方式：静的バランス技術を採用、すなわち「加熱なしの冷却プロセス」と「冷却なしの加熱プロセス」のバランス方式であり、高出力加熱に対する高出力冷凍の従来の動的バランス技術である「冷熱動的バランス」とは異なります 技術、つまり、コンプレッサーをオンにする必要がある場合（中央コントローラーは、動作条件に基づいてコンプレッサーをオンにするかどうかを自動的に判断します） 中央コントローラーは、さまざまな温度ポイントに応じて冷媒流量を調整して冷却能力を制御し、常に機器が比較的低消費電力状態で動作するようにします 温度バランス方式：静的バランス技術を採用、すなわち「加熱なしの冷却プロセス」と「冷却なしの加熱プロセス」のバランス方式であり、高出力加熱に対する高出力冷凍の従来の動的バランス技術である「冷熱動的バランス」とは異なります 技術、つまり、コンプレッサーをオンにする必要がある場合（中央コントローラーは、動作条件に基づいてコンプレッサーをオンにするかどうかを自動的に判断します） 中央コントローラーは、さまざまな温度ポイントに応じて冷媒流量を調整して冷却能力を制御し、常に機器が比較的低消費電力状態で動作するようにします |
|||||||||||||
| 7.3 冷凍コンプレッサー | 2台のTecumsehシールコンプレッサー | |||||||||||||
| 7.4 エバポレーター | 親水性フィルムフィン付き銅アルミニウム熱交換器 | |||||||||||||
| 7.5 コンデンサー | シェルアンドチューブ水冷熱交換器 | |||||||||||||
| 7.6 スロットリングデバイス | パルス調整膨張弁 | |||||||||||||
| 7.7 冷媒 | R404A/R23（オゾン破壊指数はすべて0） | |||||||||||||
| 7.8 溶接技術 | 高品質の無酸素銅管、窒素充填溶接、高圧および漏れ防止プロセスを採用して、溶接品質を確保 | |||||||||||||
| 8. コントローラー | ||||||||||||||
| 8.1 コントローラー構成 | 高精度抵抗タッチスクリーン+Q1-TESR温度制御モジュール | |||||||||||||
| 8.2 ディスプレイ | 7インチTFTトゥルーカラーLCDディスプレイ画面（解像度800 * 480） | |||||||||||||
| 8.3 入力 | 2セットの入力、ドライボールPT100および圧力トランスミッターをサポート | |||||||||||||
| 8.4 解像度 | 温度0.1℃; 圧力0.1KPA | |||||||||||||
| 8.5 容量 | 50セットのプログラム* 50セグメント（それぞれ999回ループ可能）、各プログラムセットに必要なセグメント数は任意に分割でき、各プログラムセットは互いに自由に接続できます（最大20ステップの接続） | |||||||||||||
| 8.6 動作モード | 固定値/プログラム動作モード | |||||||||||||
| 8.7 出力 | PID+SSR/SCR自動順方向および逆方向双方向同期出力 | |||||||||||||
| 8.8 ソフトウェア機能 |
1セットのプログラミング制御ソフトウェアシステム、主な機能は次のとおりです。 1. 温度と湿度の曲線: ペーパーレス記録：内蔵記録プログラムを搭載し、コントローラーのメモリは24時間データを保存し、300日間実行できます 温度と湿度の曲線ファイルを簡単に自動生成し、XLSテーブルに変換できます。 2. 完璧なインターフェース:
外部USBポート：プリンターに直接接続でき、ローカルデータをオンラインで印刷できます。
USBポートとUSBフラッシュドライブを使用して、履歴曲線やその他のデータを簡単にエクスポートできます。
外部LAN標準ネットワークインターフェース：専用サーバー構成を必要とせずに、会社のコンピューターローカルエリアネットワークに簡単に接続できます。最大16台のデバイスを接続および監視できるため、便利で高速です。 RS-485またはRS232標準通信インターフェースを装備し、コンピューターでオンラインで制御および管理できます。すべての中国語上位コンピューターソフトウェアを装備し、通信プロトコルを提供します。上位コンピューター取得プログラムはユーザーによって記述され、温度信号、さまざまなアラームおよび保護信号、および試験ボックスの障害/シャットダウンステータス信号を開くためのプロトコルが含まれており、温度ボックスの温度をリアルタイムで上位コンピューター監視システムにアップロードします。同時に、システム障害および異常アラームデジタルノードが提供されます。上位コンピューター監視システムは、試験ボックスの障害/シャットダウン信号を収集し、メインコントローラーを介してサンプルと温度および湿度ボックス間の同期電源オフを実現する必要があります 3. リアルタイム監視は、次のことを実現できます。1〜16台のコントローラーの動作ステータスを同時に監視します。たとえば、コントローラーのリアルタイムデータ、信号ポイントステータス、実際の出力ステータスなどを監視します リモート（外部）障害診断をサポート: 技術者は、ネットワークを介して顧客の支援を得てポートを離れ、IEブラウザを開き、コントローラーのIPアドレスを入力し、ログインインターフェースに入力して、診断のための操作または監視を選択できます 4. タイミング制御 2セットのタイミング出力制御インターフェース、10回制御モードとペアになっており、プログラム設定に従ってスイッチ信号出力を提供できます。これは制御信号にすぎず、ボックス内の試験電源は別途接続し、専用の電源システムを装備する必要があることに注意してください 5. 障害表示 16セットの障害アラーム出力、原因とトラブルシューティング方法について、中国語と英語の両方でユーザーフレンドリーなプロンプトが表示されます |
|||||||||||||
| 9. その他の回路システム | ||||||||||||||
|
9.1 デバイスステータス表示 |
標準の3色ライト | |||||||||||||
| 9.2 ヒーター |
ニッケルクロム合金フィン付きヒーター ヒーター制御モード：非接触等サイクルパルス幅変調、SSR（ソリッドステートリレー） |
|||||||||||||
| 9.3 配電盤 |
独立した密閉型電気キャビネット、効果的に防塵し、電気器具の耐用年数を延ばします 保護レベルIP54 |
|||||||||||||
| 10. アクセサリ | ||||||||||||||
| 10.1 標準構成 |
1. サンプルラックタイプ2 2. 電源コード5メートル 3. ステート3色ライトタイプ1 |
|||||||||||||
| 10.2 オプション |
1. サンプルラック（追加可能） 2. サンプル配線航空ソケット（オプション） |
|||||||||||||
| 10.3 出荷および受け入れドキュメント |
1. 操作マニュアルとメンテナンスマニュアル 2. 適合証明書 3. 機器関連図面（回路図など）
4. 制御システムPCソフトウェア 5. この機器は、工場出荷前に当社の品質検査センターによって検査されており、1年間の有効期間のある検査レポートが発行されています |
|||||||||||||
| 11. 動作条件 | ||||||||||||||
| 11.1 環境条件 |
1. 環境温度：5℃～35℃; 2. 相対湿度：85％R H以下 3. 大気圧：80kPa～106kPa 4. 平らで振動のない地面; 5. 直射日光やその他の熱源のない、換気の良い場所を選択してください; 6. 周囲に強い気流がないこと：周囲の空気を強制的に流す必要がある場合は、気流がボックスに直接吹き付けないようにする必要があります; 7. 周囲に強い電磁界の影響がないこと; 8. 周囲に高濃度の粉塵や腐食性物質がないこと |
|||||||||||||
| 12. 電源と冷却水 | ||||||||||||||
| 12.1 電源仕様：5線式 |
1. 電源を三相380V AC（±10％）+中性線+保護接地線に接続し、接地抵抗は4Ω以下; 2. 電源周波数：50±0.5 Hz 3. 電源スイッチ：3P 40 A（成形ケースサーキットブレーカー） |
|||||||||||||
| 12.2 電源 |
電源: 12 kW 最大動作電流: 15 A |
|||||||||||||
| 12.3 冷却水システム |
1. 冷却水塔の選択をお勧めします：15 RT 2. 水道管のサイズ：1インチ、敷設長は10Oメートル未満。 3. 水圧：0.1MPa～0.3MPa 4. 循環水容量：約1分あたり130リットル 5. 冷却塔パイプラインと設置エンジニアリングは別途見積もりが必要であり、購入者は関連するサイト情報を提供する必要があります。 |
|||||||||||||
| 12.4 機器重量 | 約1500KG | |||||||||||||
| 13. アフターサービス | ||||||||||||||
| 13.1 受け入れ基準 |
国家規格GB/T10586-2006およびGB/T10592-1989に従って設計および製造されています。 *校正規格はGB/T5170.2-2008およびGB/T5170.5-2008に準拠しています 親切なリマインダー：GB/T5170.5-2008の温度均一性は、無負荷の状態を指します |
|||||||||||||
