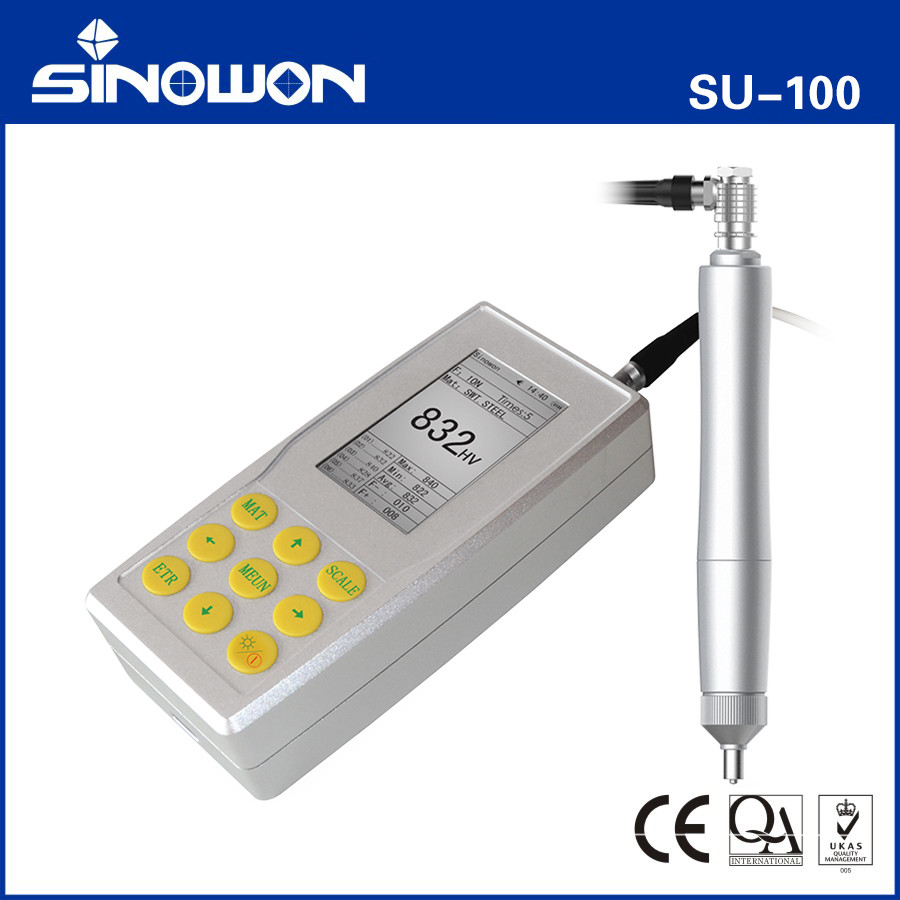

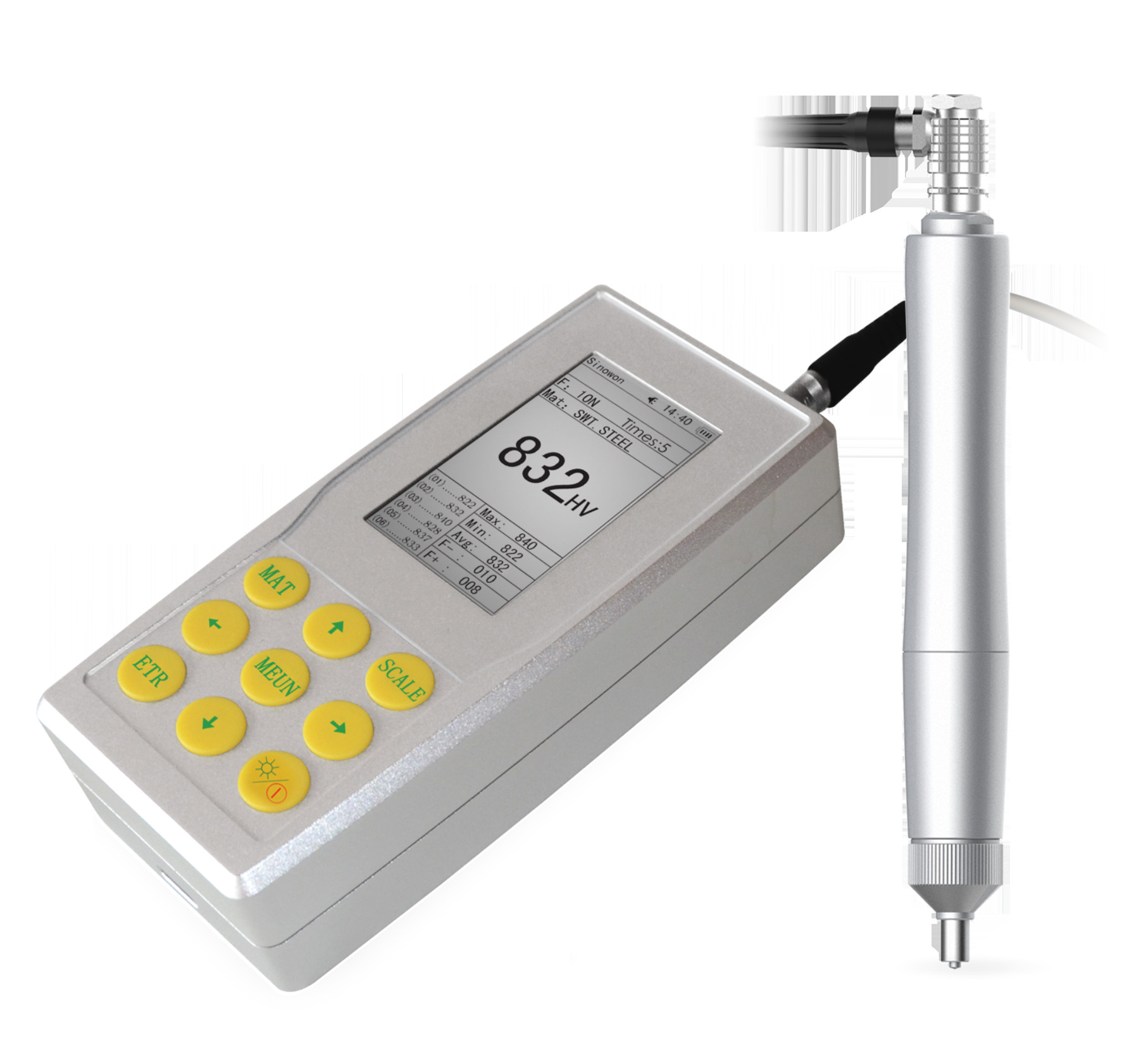

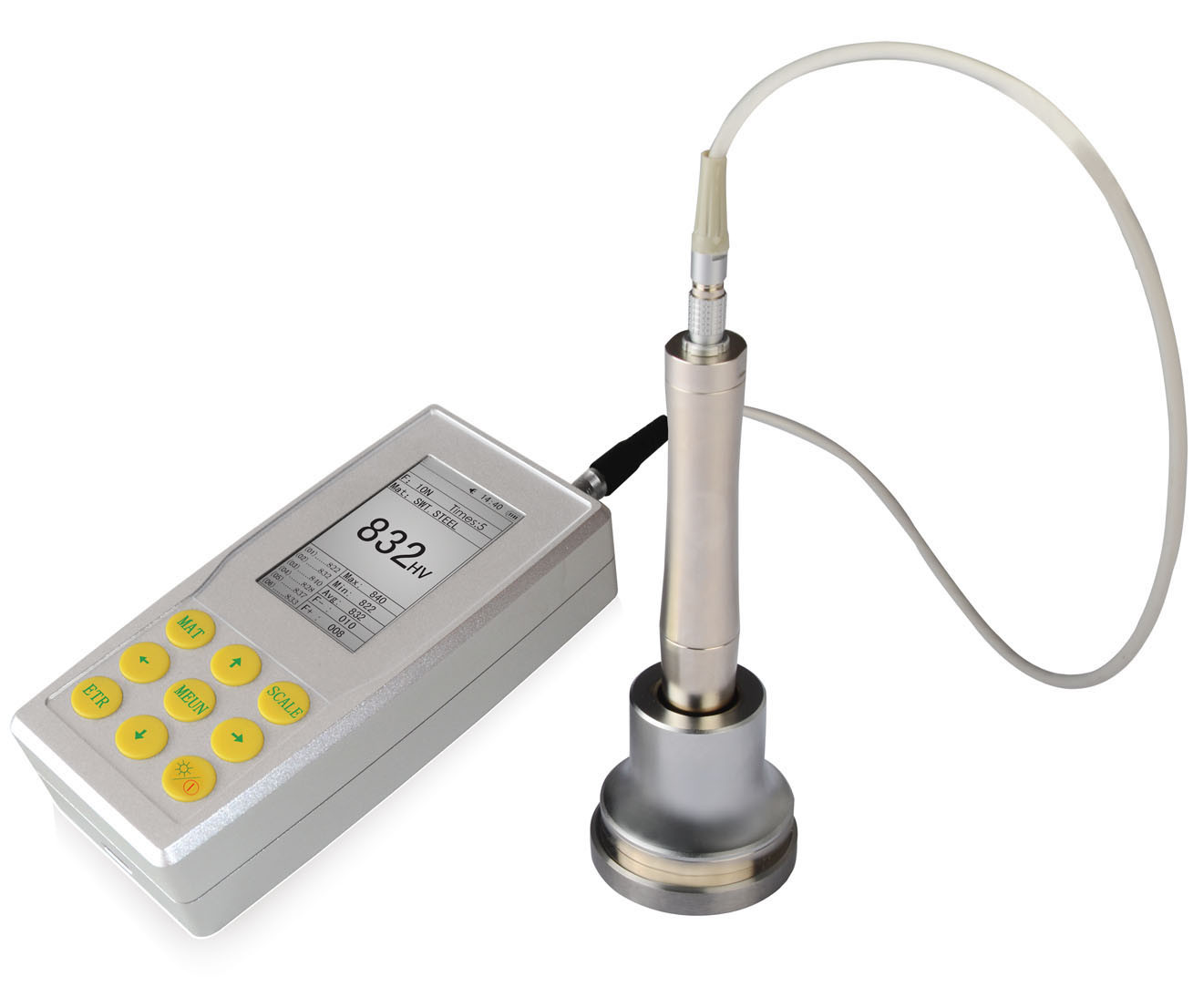

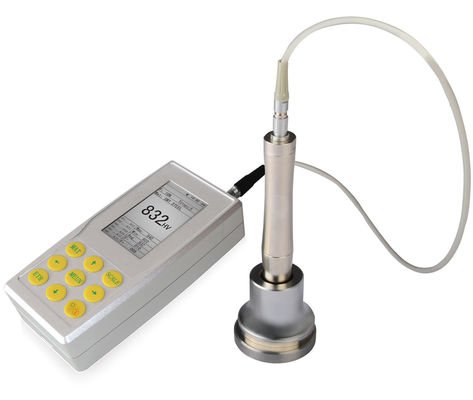

手動式超音波硬度検査器SU-100
SU-100 紹介
● 現在,硬度測定には様々な方法があり,一般的に使用されているのがブリーネル,ロックウェル,ヴィッカーズ,リーブなどですが,上記の硬度測定には欠点があります.
● ロックウェル と ブリーネル は 強い 負荷 力 と 大きな 穴 が あり,サンプル の 表面 に 深刻な 破壊 を もたらし ます.
● ヴィッカーは光学的な測定法を使いますが,プロの技術者だけがスムーズに操作できます.重作業部品,設置された機械,永久組み立てされた部品の硬さを測定することは不可能です.
●リーブ硬度計は,硬度を測定するためにリバウンドと間接的な方法を適用し,ビルネル,ロックウェル,ビッカーススケールに変換すると簡単に大きな偏差を引き起こす.
●超音波硬度テスト SU-100は,高精度,効率,高性能の利点を持つ試験部品の比較硬度測定を行うために超音波接触阻抗法を適用します.携帯しやすい操作.
● 超音波硬度測定器 SU-100 は,小型鍛造品,鋳造材料,溶接検査,熱影響区域,イオンナイトリド型スタンプリングマースおよび模具,形状,プレス,薄壁の部分軸承,歯の側面など
仕様:
| 商品 | 超音波硬度計 |
| モデル | SU-100 |
| コード# | 882-121 |
| 負荷力 | 2Kgf マニュアルプローブ HP-2K |
| インデント | 136° ヴィッカーズ ダイヤモンド インデンター |
| 測定範囲 |
HB: 85-650; HV: 80-1599; HRC: 20-70; HRB: 41-100; HRA: 61-85.6 HS: 34.2-973■ Mpa: 255-2180N/mm |
| 精度 を 測る | HV: ±3%HV,HRC: ±1.5HRC,HB: ±3%HB,HLD: ±5HLD |
| 測定方向 | サポート 360° |
| データ保存 | 測定データ 1000 グループと校正データ 20 グループを保存 |
| 硬度スケール | HV,HB,HRC,HLD |
| データ表示 | 負荷力 試験時間 試験結果 平均 最大,最小,偏差,変換スケール |
| 硬度表示 | LCDディスプレイ |
| 操作環境 | 温度: -10°C~50°C 湿度: 30%~80%R.H |
| 稼働電圧 | DC 6V |
| 計測器の寸法 | 60*80*31mm |
| 純重量 | 約500g (探査機なし) |

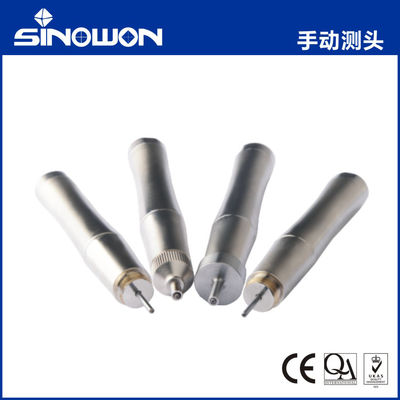

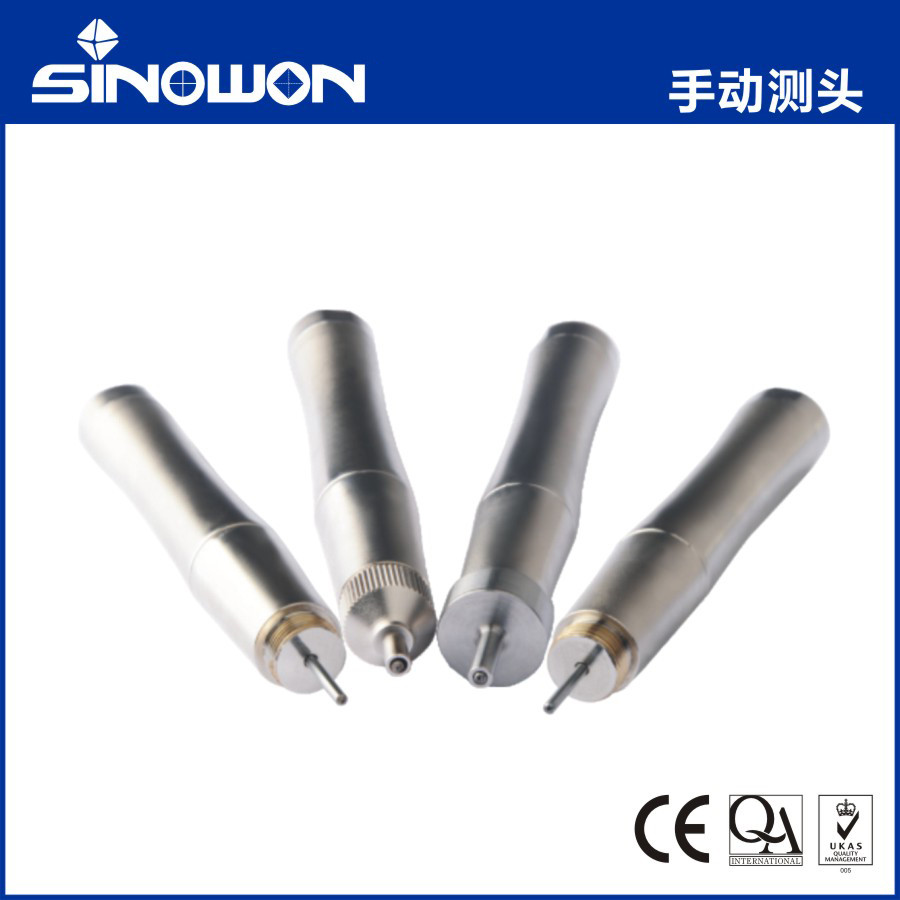

超音波硬度検査器 手動探査機
特徴:
手動プローブ仕様:
| 探査機のタイプ | HP-1K | HP-2K | HP-5K | HP-10K |
| コード# | 882〜311 | 882〜321 | 882-331 | 882〜341 |
| コメント | 選択可能 | スタンダード | 選択可能 | 選択可能 |
| 負荷力 | 10N | 20N | 50N | 98N |
| 直径 | 21mm | 21mm | 21mm | 21mm |
| 長さ | 154mm | 154mm | 154mm | 154mm |
| 振動棒直径 | 2.4mm | 2.4mm | 3mm | 3mm |
| 測定面の粗さ | Ra<3.2um | ラ<5m | Ra<10um | Ra<15um |
| 試験材料の最小重量 | 0.3kg | 0.3kg | 0.3kg | 0.3kg |
| 試験材料の最小厚さ | 2mm | 2mm | 2mm | 2mm |
超音波硬度テスト モータープローブ:
特徴:
モーター式探査機の仕様:
| 探査機のタイプ | MP-300 | MP-500 | MP-800 | MP-1000 | MP-2000 |
| コード# | 882〜221 | 882〜231 | 882〜41 | 882〜51年 | 882〜261 |
| コメント | 選択可能 | 選択可能 | 選択可能 | 選択可能 | 選択可能 |
| 負荷力 | 3N | 5N | 8N | 10N | 20N |
| 直径 | 46mm | 46mm | 46mm | 46mm | 46mm |
| 長さ | 200mm | 200mm | 200mm | 200mm | 200mm |
| 振動棒直径 | 3.7mm | 3.7mm | 3.7mm | 3.7mm | 3.7mm |
| 試験材料の最小重量 | 0.3kg | 0.3kg | 0.3kg | 0.3kg | 0.3kg |
| 試験材料の最小厚さ | 2mm | 2mm | 2mm | 2mm | 2mm |
ポータブルユニバーサル・ダイナソニック硬度検査器の適用:
