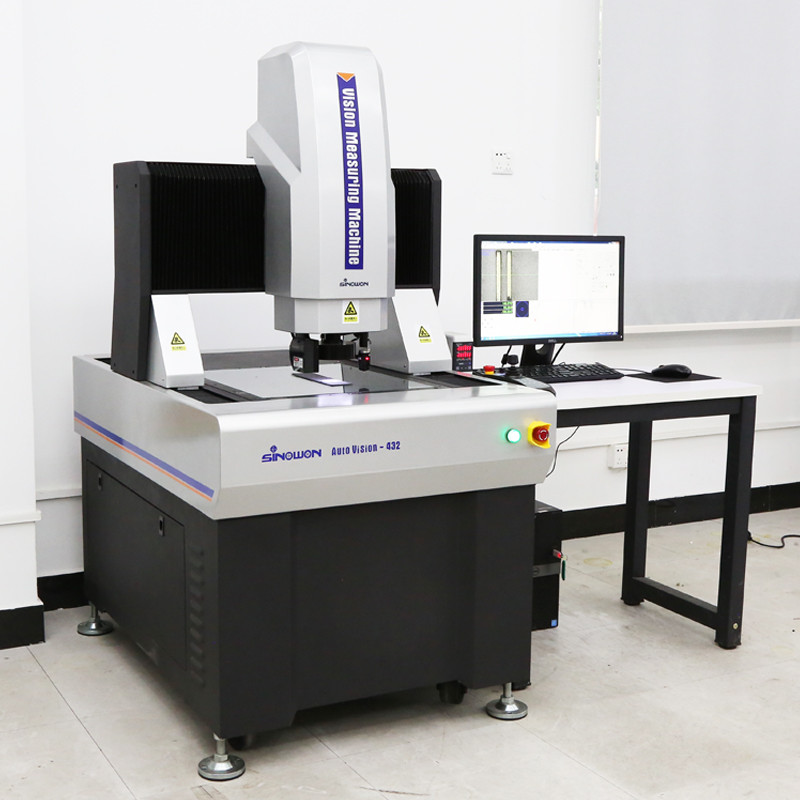

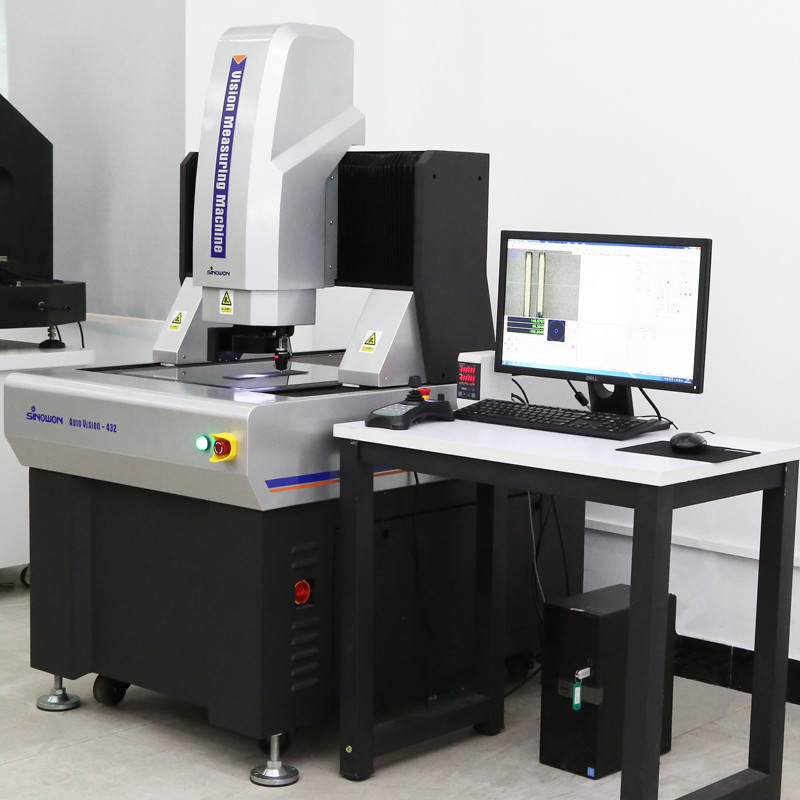

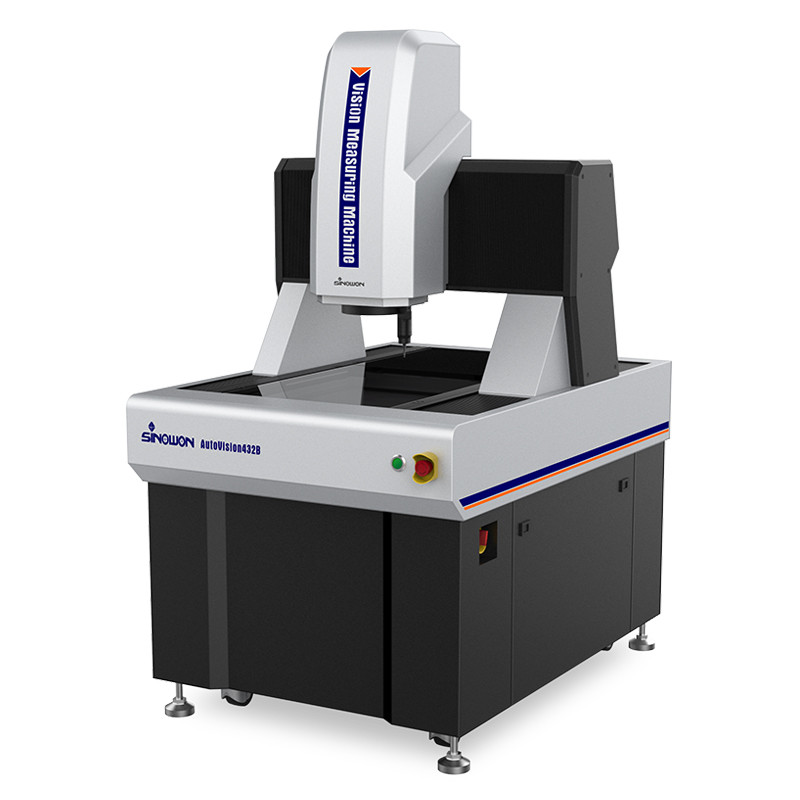

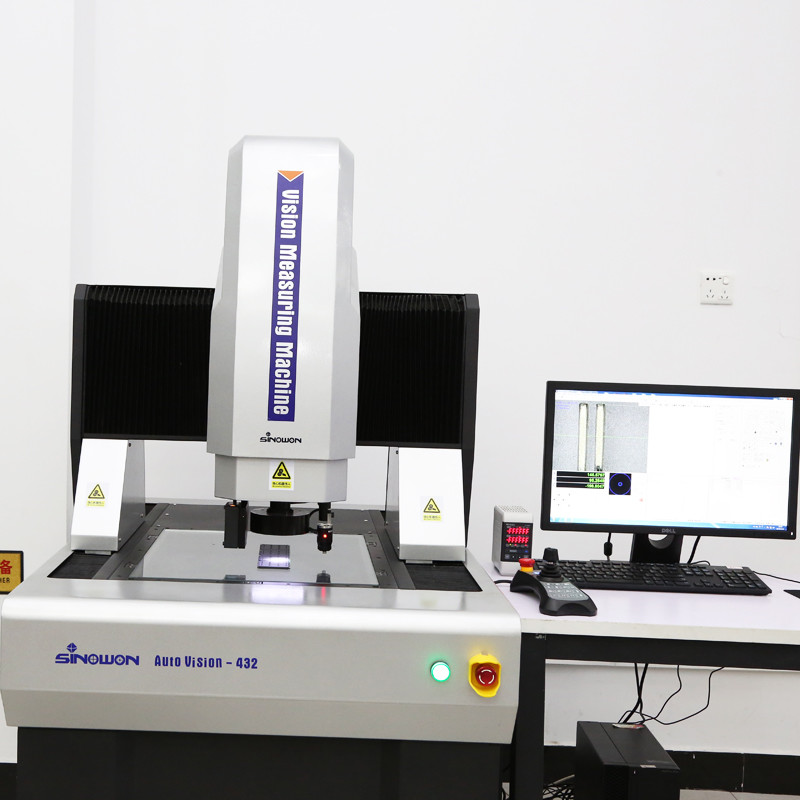

高精度移動橋 オートマティックビジョン計測機 オートビジョン432シリーズ
製品紹介:
AutoVisionは,高度な精度と大規模測定のために設計された高精度移動ブリッジ自動画像測定器です.移動ブリッジ構造を使用して,作業部件を静止状態で測定する電子機器,医療機器,計測器,LCD,航空宇宙などの産業に適しています.
製品特性c:
仕様:
| 商品 | 高精度移動橋 オートマティックビジョン計測機 オートビジョンシリーズ | ||||

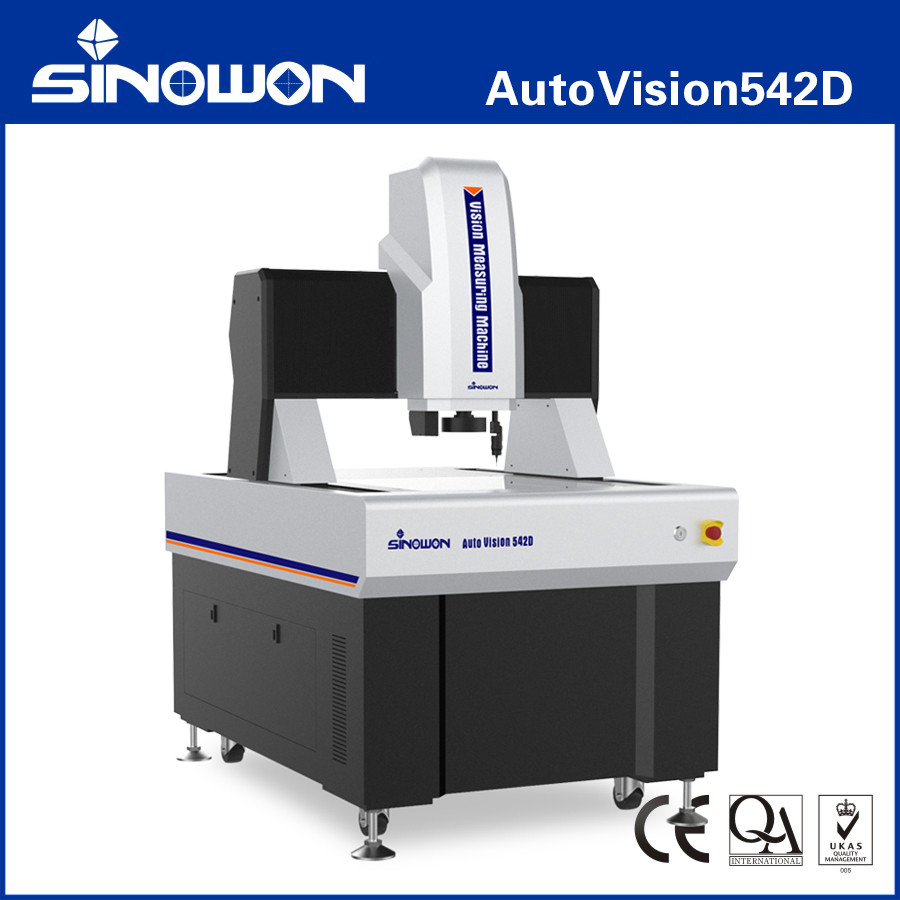

| モデル | オートビジョン432 | オートビジョン542 | オートビジョン652 | オートビジョン862 | |
| X/Y軸移動 | (400*300) mm | (500*400) mm | (600*500) mm | (800*600) mm | |
| Z軸 移動 | 200mm | ||||
| X/Y/Z軸線形スケール | ヨーロッパ線形スケール解像度: 0.1mm | ||||
| 誘導モード | Pクラス 精密線形ガイド 双軌双スライダーガイド | ||||
| 動作モード | ジョイスティックコントローラー マウスの操作 自動検出プログラム | ||||
| 精度* |
XY軸:≤1.8+L/200 (um) |
||||
|
Z軸:≤4.0+L/200 (um) |
|||||
| 繰り返し可能性 | 2m | ||||
|
照明 システム |
輪郭 | LED並列コンートライト | |||
| 0~255 ステップレス調節可能な5リング8分割LED表面照明 | |||||
| 表面 | |||||
| ビデオシステム** | 1/1.8 インチ 高解像度 デジタル カラーカメラ | ||||
| 8.3Xモーターズームレンズ 光学拡大: 0.6X~5.0X; ビデオ拡大: 20X~170X (21 ′′モニター) | |||||
| 測定ソフトウェア | i測定 | ||||
| オペレーティングシステム | WIN10/11-32/64ビットオペレーティングシステムをサポート | ||||
| 言語 | 英語,簡体字中国語,伝統的な中国語,他の言語を追加することができます | ||||
| 労働環境 | 温度20°C±2°C,温度変化<1°C/Hr;湿度30%~80%RH;振動<0.02gs, ≤15Hz | ||||
| 電源 | AC220V/50Hz; 110V/60Hz | ||||
| 寸法 (WxDxH) | (1195*832*1579) mm | (1463*940*1591) mm | (1568*1040*1591) ミリ | (1818*1157*1590) ミリ | |
| パッケージのサイズ (WxDxH) | (1380*1170*1910) ミリ | (1690*1300*2000) ミリ | (1800*1400*2000) ミリ | (2300*1700*2000) mm | |
| 純重量 | 体重は650kg | 780キロ | 1380kg | 2000kg | |
注記:
L は長さ (mm) で,Z 軸の機械的精度と焦点精度は,作業部品の表面と大きく関係しています.
拡大は推定値で,モニターの寸法と解像度に関係しています.
視野 (mm) = (斜面*水平*垂直)
製品構成モデルの説明 (AutoVision 432 の例)
| 製品カテゴリー | 2.5D | 3D | 2.5D | 3D |
| 商品 |
2.5D自動視力 測定機 |
3D自動接触と視力測定機 | 2.5D自動レーザースキャニング・ビジョン測定機 |
3D自動多感覚 測定機 |

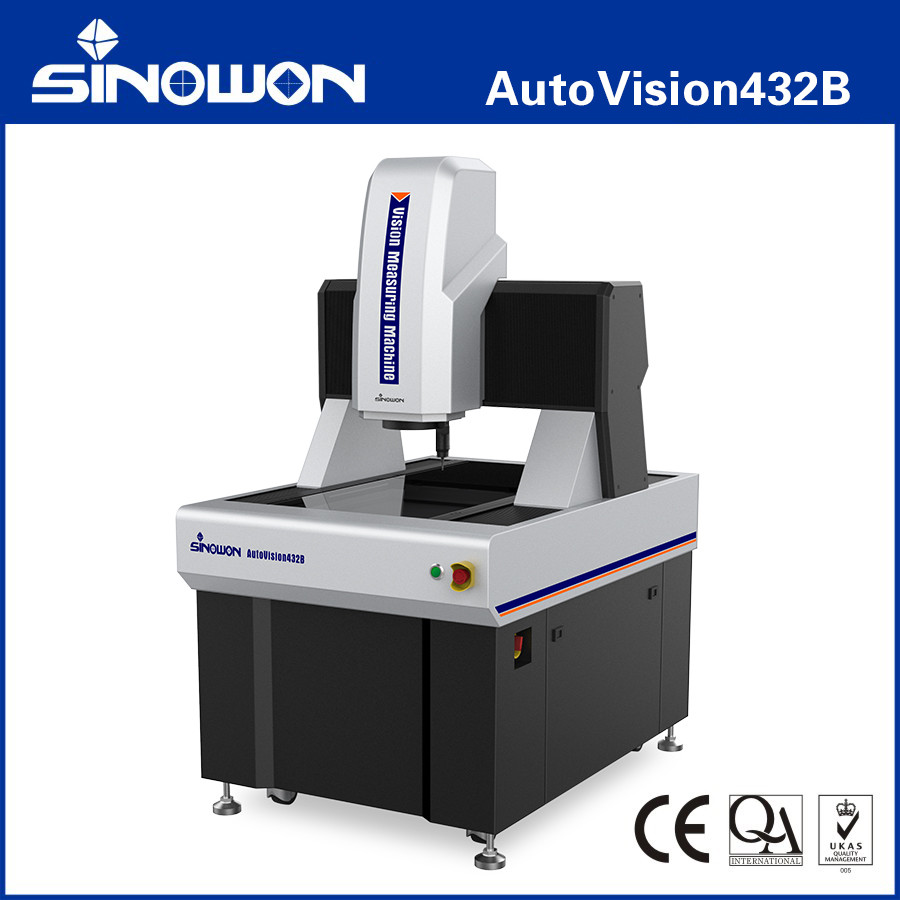

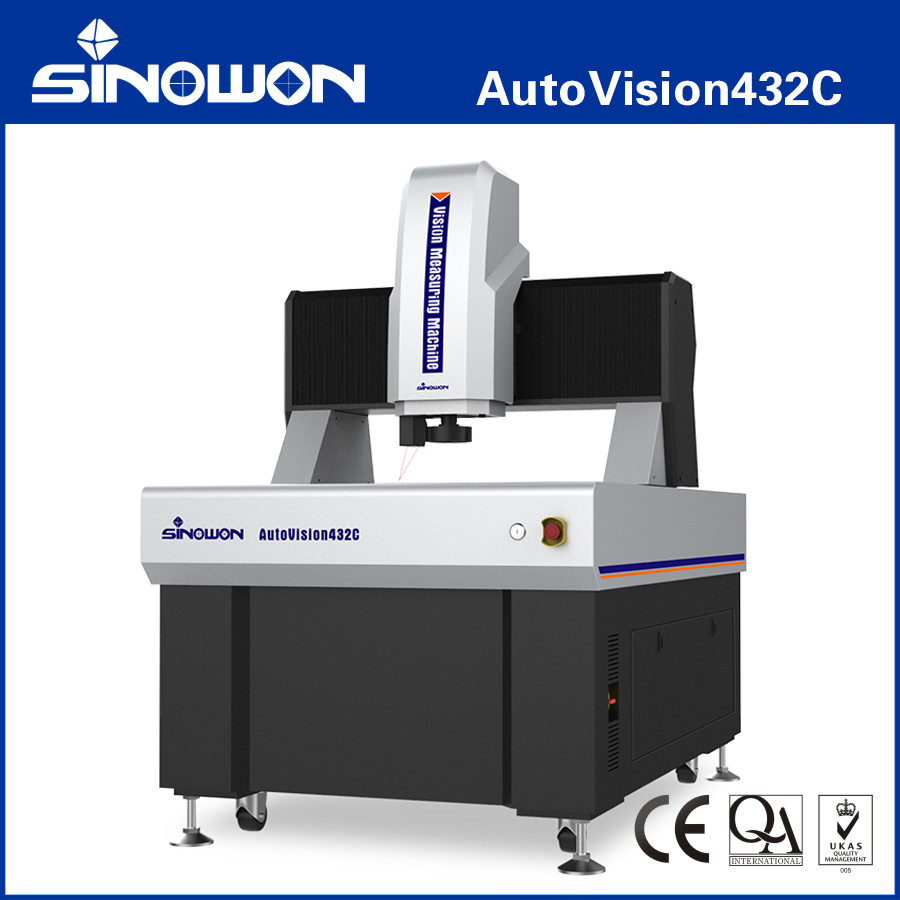

| モデル | オートビジョン432A | オートビジョン432B | オートビジョン432C | オートビジョン432D |
| タイプ | A について | B について | C について | D |
| 重要性 | オプティカルズームレンズセンサー | ズームレンズセンサーと接触探査機センサー | ズームレンズセンサーとレーザーセンサー | ズームレンズセンサー,コンタクトプロブセンサー,レーザーセンサー |
| 接触探査機 | 持っていない | MCPキット1 | 持っていない | MCPキット1 |
| レーザーモジュール | 持っていない | 持っていない | オムロンレーザー | オムロンレーザー |
| ソフトウェアバージョン | i測定41 | i測定42 | 測定する5.0 | 測定する5.1 |
移動橋自動視測機 モデルと仕様:
| モデル | コード# | モデル | コード# | モデル | コード# | モデル | コード# |
| オートビジョン432A |
523~180H |
オートビジョン542A | 523-180J | オートビジョン652A | 523-180K | オートビジョン862A | 523-180L |
| オートビジョン432B | 523-280H | オートビジョン542B | 523-280J | オートビジョン652B | 523-280K | オートビジョン862B | 523-280L |
| オートビジョン432C | 523~380H | オートビジョン542C | 523-380J | オートビジョン652C | 523~380K | オートビジョン862C | 523~380L |
| オートビジョン432D | 523-480H | オートビジョン542D | 523-480J | オートビジョン652D | 523-480K | オートビジョン862D | 523-480L |
| モデル | コード# | モデル | コード# | モデル | コード# | モデル | コード# |
| オートビジョン1082A | 523-180M | オートビジョン12102A | 523-180N | オートビジョン15122A | 523-180P | オートビジョン18122A | 523-180Q |
| オートビジョン1082B | 523-280M | オートビジョン12102B | 523-280N | オートビジョン15122B | 523-280P | オートビジョン18122B | 523-280Q |
| オートビジョン1082C | 523~380M | オートビジョン12102C | 523-380N | オートビジョン15122C | 523-380P | オートビジョン18122C | 523-380Q |
| オートビジョン1082D | 523-480M | オートビジョン12102D | 523-480N | オートビジョン15122D | 523-480P | オートビジョン18122D | 523-480Q |
| モデル | コード# | モデル | コード# | モデル | コード# | モデル | コード# |
| オートビジョン26162A | 523-180R | シノビジョン342A | 528~180H | シノビジョン452A | 528-180J | シノビジョン562A | 528-180K |
| オートビジョン26162B | 523-280R | シノビジョン342B | 528-280H | シノビジョン452B | 528〜280J | シノビジョン562B | 528-280K |
| オートビジョン26162C | 523-380R | シノビジョン342C | 528~380H | シノビジョン452C | 528-380J | シノビジョン562C | 528-380K |
| オートビジョン26162D | 523-480R | シノビジョン342D | 528-480H | シノビジョン452D | 528-480J | シノビジョン562D | 528-480K |
移動橋 自動視力 計測機械 計測空間ガイド 表:
| 旅行 | モデル | 精度 | X 軸 移動 mm | Y 軸 移動mm | Z軸 標準移動 mm | Z軸 最大 カスタム 移動 mm | |
| E1x,y | E1z | ||||||
| 300×400×200 | シノビジョン342 | 1.2+L/200 | 3.0+L/200 | 400 | 300 | 200 | 400 |
| 400×500×200 | シノビジョン452 | 500 | 400 | 200 | 400 | ||
| 500×600×200 | シノビジョン562 | 600 | 500 | 200 | 400 | ||
| 400×300×200 | オートビジョン432 | 1.8+L/200 | 4.0+L/200 | 300 | 400 | 200 | 400 |
| 500×400×200 | オートビジョン542 | 400 | 500 | 200 | 400 | ||
| 600×500×200 | オートビジョン652 | 500 | 600 | 200 | 400 | ||
| 800×600×200 | オートビジョン862 | 600 | 800 | 200 | 400 | ||
| 1000×800×200 | オートビジョン1082 | 2.0+L/200 | 5.0+L/200 | 800 | 1000 | 200 | 300 |
| 1200×1000×200 | オートビジョン12102 | 2.5+L/200 | 5.0+L/200 | 1000 | 1200 | 200 | 300 |
| 1500×1200×200 | オートビジョン15122 | 3.0+L/200 | 5.0+L/200 | 1200 | 1500 | 200 | 300 |
| 1800×1200×200 | オートビジョン18122 | 3.5+L/200 | 5.0+L/200 | 1200 | 1800 | 200 | 200 |
| 2000×1500×200 | オートビジョン20152 | 4.0+L/200 | 5.0+L/200 | 1500 | 2000 | 200 | 200 |
| 2600×1600×200 | オートビジョン26162 | 1600 | 2600 | 200 | 200 | ||
