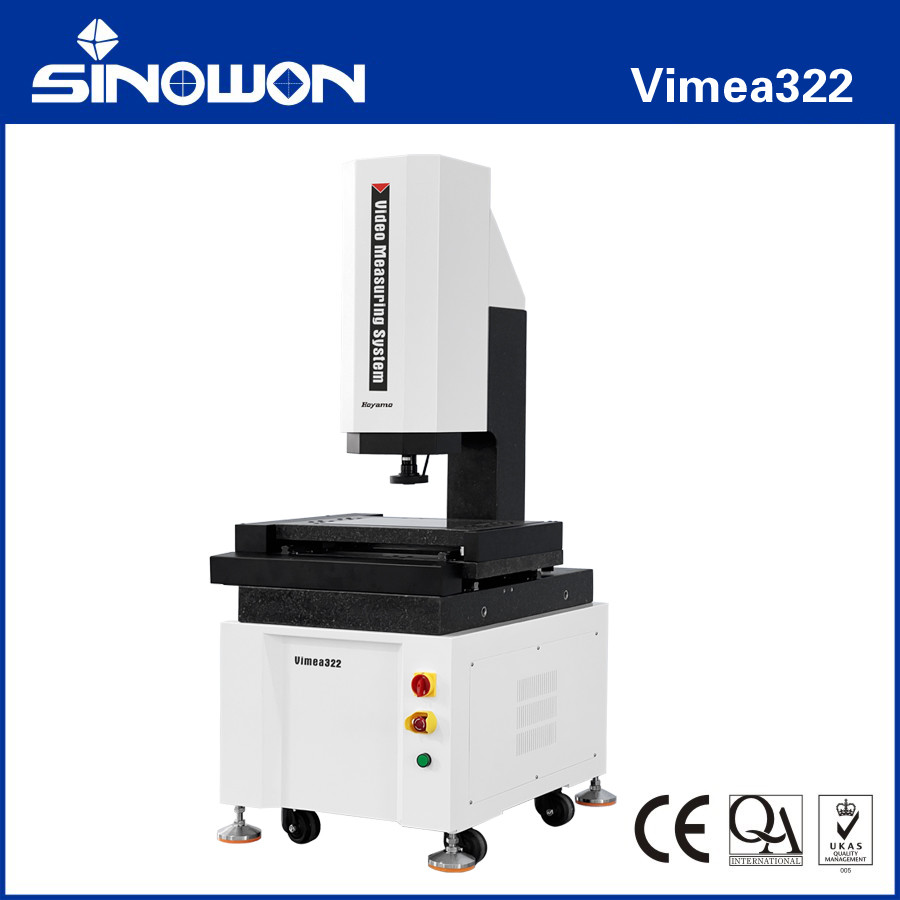

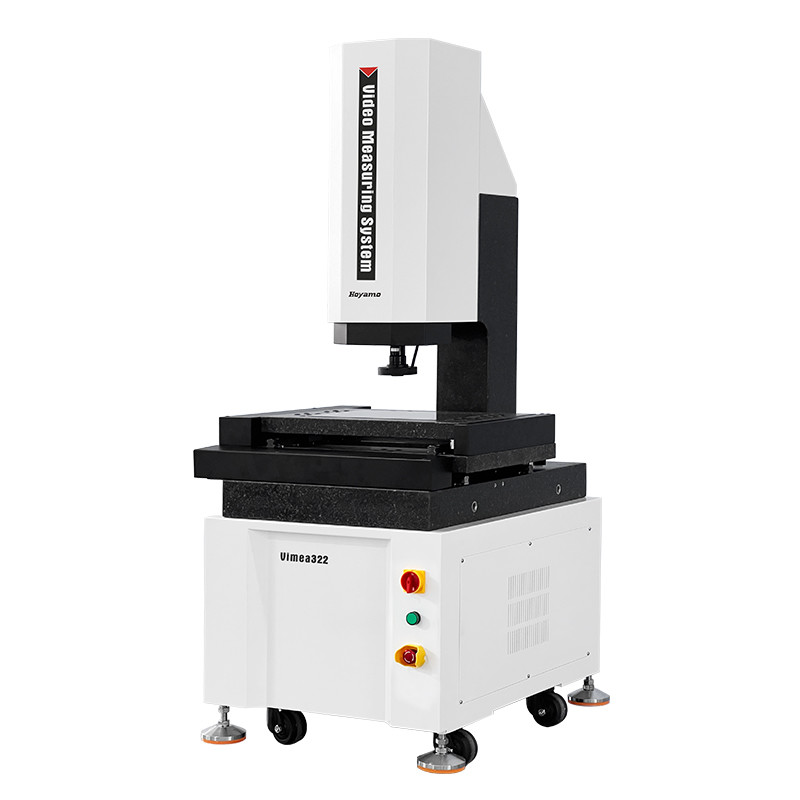

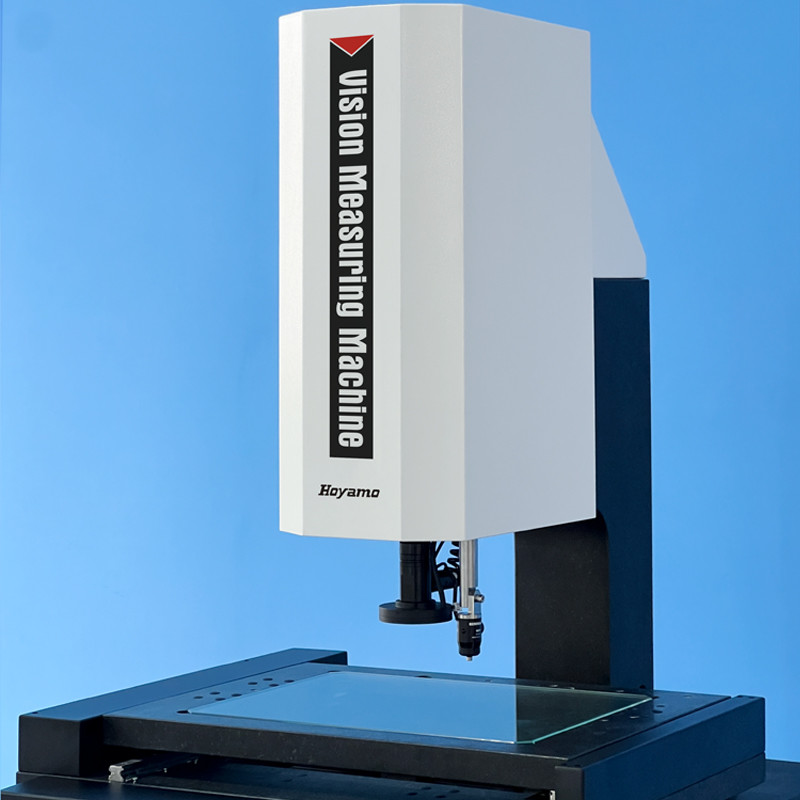

カンチレバー自動ビデオ測定システム Vimea322 シリーズ
製品特性：
1.XYZ 3軸CNC自動精密制御、正確な位置決め。
2.花崗岩ベースとピラー、優れた安定性。
3.精密リニアガイド、研削グレードボールねじ、ACサーボモーターなどにより、モーションシステムの精度と安定性を確保。
4.0.5μm高精度グレーティングルーラーにより、システムの位置決め精度と測定精度を確保。
5.高解像度デジタルカメラにより、鮮明な観察と正確な測定のニーズに対応。
6.6.5X高精細光学レンズ、正確なズーム、1回限りのピクセル補正。
7.プログラム制御の5リング8エリアLED表面照明と平行LED輪郭照明システムは、256レベルの明るさ調整をインテリジェントに実現。
8.強力な機能と操作性を備えた自動ビジョン測定ソフトウェアiMeasuring。
仕様：
| 商品 | カンチレバー自動ビデオ測定システム Vimeaシリーズ | |||

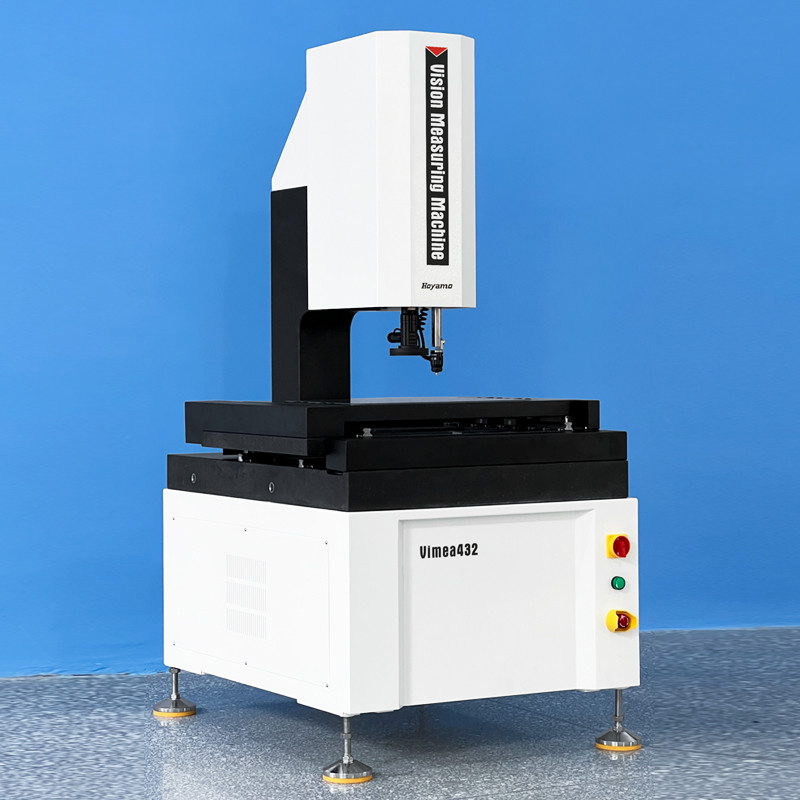

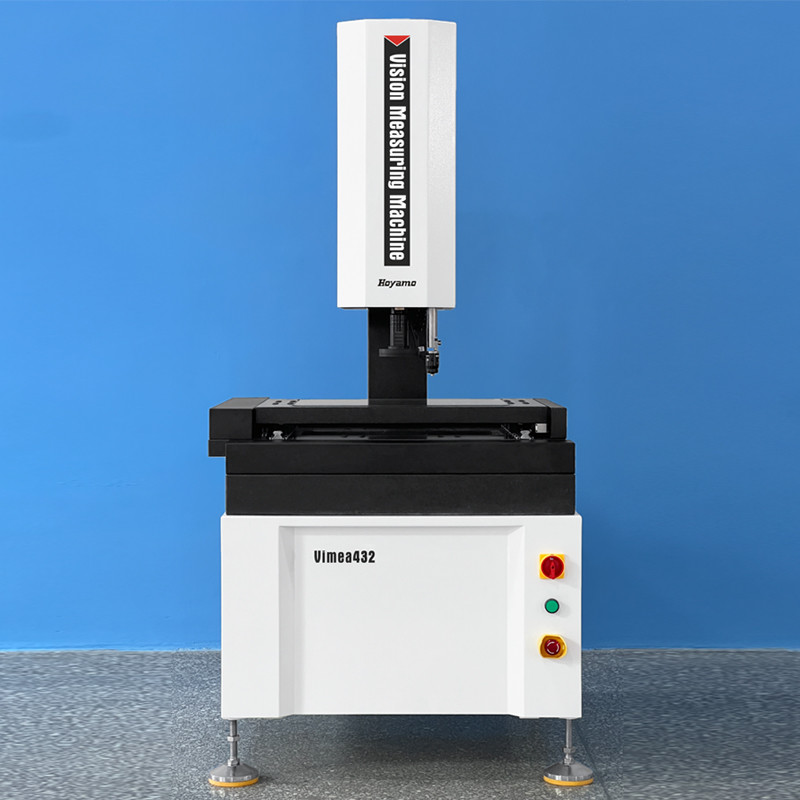

| モデル | Vimea322 | Vimea432 | Vimea542 | |
| X/Y軸移動量 | (300*200)mm | (400*300)mm | (500*400)mm | |
| Z軸移動量 | 200mm | |||
| X/Y/Z 3軸リニアスケール(mm) | リニアスケール分解能：0.5um | |||
| ガイドモード | 高精度リニアガイド、ダブルトラックダブルスライダーガイド | |||
| 操作モード | ジョイスティックコントローラー、マウス操作、自動検出プログラム | |||
| 精度* | XY軸：≤2.5+L/200(um) | |||
| Z軸：≤5.0+L/200(um) | ||||
| 繰り返し精度 | 2um | |||
|
照明 システム |
輪郭 | LED平行輪郭照明 | ||
| 表面 | 0〜255段階調整可能な5リング8分割LED表面照明 | |||
| ビデオシステム** | 1/2.9インチ高解像度デジタルカメラ | |||
| 6.5Xマニュアルズームレンズ、光学倍率：0.7X-4.5X、ビデオ倍率：28X〜180X | ||||
| 測定ソフトウェア | iMeasuring | |||
| オペレーティングシステム | WIN 10/11-32/64オペレーティングシステムをサポート | |||
| 言語 | 英語、簡体字中国語、繁体字中国語、その他の言語バージョンはオプション | |||
| 動作環境 | 温度20℃±2℃、温度変化<1℃/Hr; 湿度30%〜80%RH; 振動<0.02g's、≤15Hz。 | |||
| 電源 | 220V/50Hz/10A | |||
| 耐荷重 | 25Kg〜50Kg | |||
| 寸法(WxDxH) | (789*636*1640)mm | (961*747*1640)mm | 121*860*1690)mm | |
| 梱包寸法(WxDxH) | (1040*900*1900)mm | (1140*1000*1900)mm | (1260*1100*1900)mm | |
| 総重量/正味重量 | 200Kg | 320Kg | 505Kg | |
注記：
Lは測定長(mm)であり、Z軸の機械的精度と焦点精度は、ワークの表面に大きく関係します。
倍率は概算値であり、モニターの寸法と解像度に関連しています。
0.5Xまたは2X対物レンズは、必要に応じてオプションで利用できます。
製品構成モデルの説明（Vimea322の例）：：
| 製品カテゴリ | 2.5D | 3D | 2.5D | 3D |
| 商品 | 2.5D自動ビデオ測定システム |
3D自動 接触＆ビデオ測定システム |
2.5D自動 レーザースキャン＆ビデオ測定システム |
3D自動マルチセンサー 測定機 |
| モデル | Vimea322A | Vimea322B | Vimea322C | Vimea322D |
| タイプ | A | B | C | D |

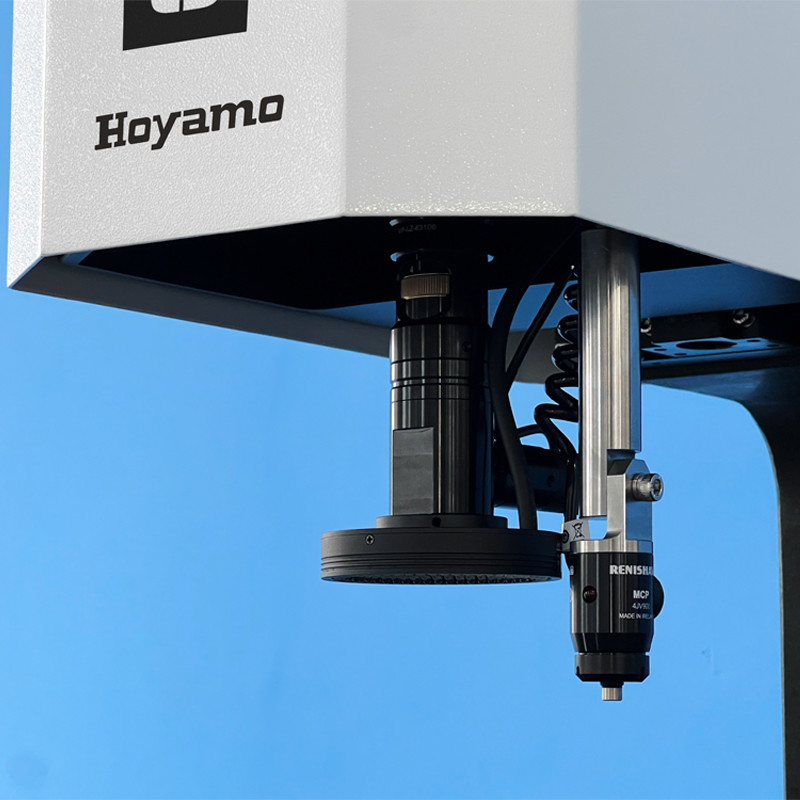

| 意味 | 光学ズームレンズセンサー | ズームレンズセンサーと接触プローブセンサー | ズームレンズセンサーとレーザーセンサー | ズームレンズセンサー、接触プローブセンサー、レーザーセンサー |
| 接触プローブ | なし | MCP-Kit1 | なし | MCP-Kit1 |
| レーザーモジュール | なし | なし | オムロンレーザー | オムロンレーザー |
| ソフトウェアバージョン | iMeasuring4.1 | iMeasuring4.2 | iMeasuring5.0 | iMeasuring5.1 |
カンチレバー自動ビデオ測定システムモデルと仕様：
| モデル | コード# | モデル | コード# | モデル | コード# |
| Vimea322A | 524-120G | Vimea432A | 524-120H | Vimea542A | 524-120J |
| Vimea322B | 524-220G | Vimea432B | 524-220H | Vimea542B | 524-220J |
| Vimea322C | 524-320G | Vimea432C | 524-320H | Vimea542C | 524-320J |
| Vimea322D | 524-420G | Vimea432D | 524-420H | Vimea542D | 524-420J |
カンチレバー自動ビデオ測定システム移動ガイドテーブル：
| 移動量 |
モデル |
精度 |
X軸移動量 mm |
Y軸移動量 mm |
Z軸標準移動量 mm |
Z軸最大カスタム移動量 mm |
|
| E1x,y | E1z | ||||||
| 300x200x200 | Vimea322 | 2.5+L/200 | 5.0+L/200 | 300mm | 200mm | 200mm | 250mm |
| 400x300x200 | Vimea432 | 2.5+L/200 | 5.0+L/200 | 400mm | 300mm | 200mm | 300mm |
| 500x400x200 | Vimea542 | 2.5+L/200 | 5.0+L/200 | 500mm | 400mm | 200mm | 400mm |
