August 22, 2024
ビジョン測定機とは？
ビジョン測定機は、寸法測定装置です。デジタル画像技術を使用してオブジェクトを測定および分析します。オブジェクトの画像を取得することにより、コンピュータを使用して画像データを処理し、オブジェクトのサイズ、形状、位置、角度、その他のパラメータを計算し、測定結果を取得します。
ビジョン測定機は、携帯電話のガラス、タッチスクリーン、シェルの平面度、反り、厚さ、曲面などの測定、電子機器、金型、射出成形、自動車、医療などの製造分野など、2D平面測定を目的とするすべてのアプリケーション分野に適しています。

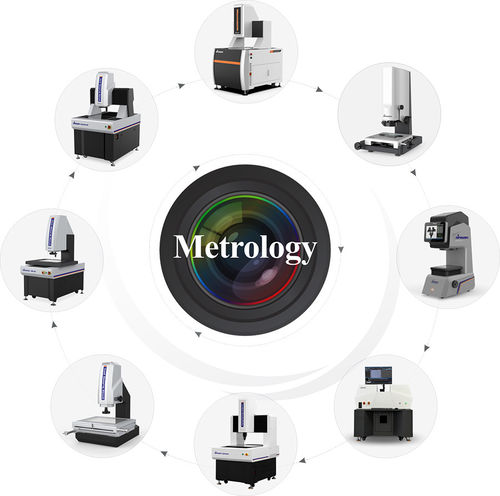

ビジョン測定機には、2D測定機という非常に特別な名前もあります。これは主に、ビジョン測定機が測定対象のワークのXY軸のみを持ち、光源が移動できないという事実に言及しており、ビジョン測定機は業界では2D測定機としても知られています。小型、薄型、軟質、複雑な既存の部品の測定ソリューションを提供します。現在、当社のSinowonビジョン測定機には、ミニマニュアルビジョン測定機、高精度マニュアルビジョン測定機、カンチレバー高精度全自動ビジョン測定機、ガントリー高精度全自動ビジョン測定機、ヘビーデューティ自動ビジョン測定機、複合自動ビジョン測定機が含まれています。
ビジョン測定機の特徴：
1. 測定範囲が比較的広い。ビジョン測定機は、さまざまな形状とサイズのサンプルを測定でき、携帯電話、電子機器、金型、射出成形、自動車、ハードウェアなど、さまざまな業界に適しています。
2. 高精度。ビジョン測定機は、高性能産業用カメラ、高精度スケール、専門的な幾何学的測定ソフトウェアを使用しており、高精度な測定と分析を実現でき、誤差は基本的にミクロンレベルに制御されています。
3. 高効率。自動ビジョン測定機は、現在の測定プログラムに従って多数の測定タスクを自動的に完了することができ、生産効率と品質を大幅に向上させ、人為的な操作によるエラーも回避します。
4. 操作が簡単。ビジョン測定機の操作インターフェースは操作が簡単でシンプルです。ユーザーは、ソフトウェアの指示に従って測定を完了するだけです。
5. 多機能。ビジョン測定機には、長さ、直径、角度など、さまざまな測定機能が装備されており、さまざまな顧客の要件に対応できます。
ビジョン測定機を選択する上で最も重要なことは、画像が鮮明であるかどうか、精度が基準を満たしているかどうかを確認することです（一般的な精度選択基準は、公差ゾーンの全距離の1/3〜1/8です）。キャプチャされた画像は、データケーブルを介してコンピュータのデータ収集カードに転送され、その後、コンピュータモニター上のソフトウェアによって画像化されます。最後に、オペレーターはマウスを使用してコンピュータ上で迅速な測定を行います。
Sinowon精密機器の自動ビジョン測定機は、点、線、円、円弧、長方形、溝、リング、開いた曲線、閉じた曲線、円柱、円錐、球、平面など、さまざまな精密部品の輪郭と表面形状のサイズを高効率で測定できます。また、曲線の周囲、面積、直径なども測定できます。同時に、平行度、垂直度、角度、対称性、位置、同心度、真直度、平面度なども実行でき、高精度な製品検査に適しています。
