精度超音波硬度テスト 鉄球硬度測定ソリューション

精度超音波硬度テスト 鉄球硬度測定ソリューション

I. 試験標本と要件:

標本:鋼ボール (図1)

材料: 鋼

鋼ボールサイズ: 11mm

要求: 鋼ボール製品の硬さを試験する必要があります.

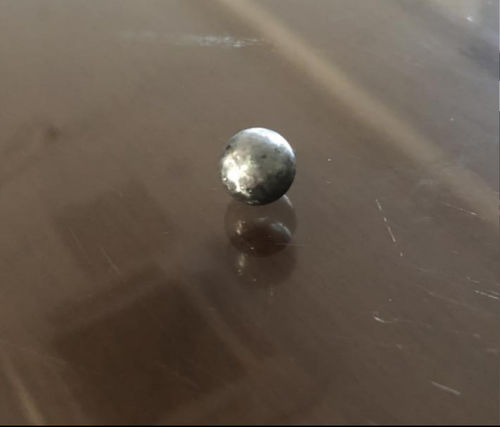

図1 標本の物理図

課題F についてアイスC について関連事項:

伝統的なデスクトップのロックウェル硬度テスト機のボディは比較的重いもので,一般的に実験室での測定に使用され,測定後にインデントが大きい.貨物には使えない廃棄可能なので,ランダムサンプリングでの破壊性硬度試験のみに適しており,現場での作業部件の大規模硬度検査には使用者は適していません.

ビッカース硬度検査機は操作者に要求が高く,効率が低いため,顧客が大量の製品を検査するのに適していません.

ポータブルのリーブ硬度試験器は,測定された作業部品のサイズと重量に対して高い要求を伴う製品の硬さを測定するためにリーブ衝撃原理を使用します.大型・中型作業部品のみを測定できる (5kgの理論要求)特殊形状の工件,小型の工件,薄型工件 (電圧塗装,スプレーコーティング,ナイトリド層などを含む) を測定することはできません.リーブ硬度計で鋼玉の硬さを測定できない.

顧客の品質管理者は,試料の硬さを完全に確認するための試験機器の不足という課題に直面し,効率的な,破壊性のない硬度測定溶液.

III 解決策

試料を測定するために 超音波硬度検査機を使うことにしました

超音波硬度測定器の単一の測定時間は約4秒/時間です. which is more than 17 times higher than the measurement efficiency of the desktop Rockwell hardness tester and more than 40 times higher than the measurement efficiency of the desktop Vickers hardness tester.

超音波硬度テストで測定された後,インデント直径は0.026mmである.ロックウェル硬度テストで測定された後,インデント直径は0である.484 mm (インデントについては図2を参照). 超音波硬度テストで測定した後,それはユーザーの後の組立と使用に影響しません.

シノウォンの超音波硬度テスト機は 低負荷テスト力を採用しますバッテリー・ポール・ピース・ロールのクロム硬度を,調整後に作業部件を損傷することなく,批量で測定できる生産品質を効果的に保証するために

図2シノウォンVM-500高解像度顕微鏡を使用して,超音波硬度測定インデントとロックウェル硬度測定インデント直径の比較を観察するために412倍拡大

IV 試験結果:

マイクロ硬度検査機 ロックウェル硬度検査機 超音波硬度検査機を用いて 硬度値を検査しました

V テスト結論

上記のデータ分析から,以下の結論が得られます.

SU-300超音波硬度検査機は,鉄球の硬度を完全に確認し,硬度基準を満たさない製品を迅速にスクリーニングすることができます.

超音波硬度検査機は,高速,携帯性,高精度で優れています. 多くの不規則,大きな作業部件,床頭硬度試験器で試験できない作業部品完成品の大量の現場硬度検査に使用され,硬度試験後に製品廃棄の問題を心配する必要はありません.

超音波硬度テストは,薄いプレート,薄壁管,電圧層,スプレーコーティング表面の硬さ. 試験後,作業部件表面に目に見えるインデントは残らない. したがって,製品表面にダメージを与えない高級ユーザーに最適です硬度測定を完了製品に損傷を与えずに行うことができます.

SPCデータ処理ソフトウェアで,オンラインデータと履歴データをサポートし,統計,可視化測定データ,直感的なアイコン表示,上限と下限を設定できます.異常を強調する省エネと輸出報告をサポートし,テストデータを追跡することができます.

シノウォンプレシジョン SU-300シリーズ超音波硬度テストは,近代的な工業生産のための効率的な現場硬度テストソリューションを提供します.企業における品質管理を向上させる一方で損失を減らして 利益を増やします

VI ブランドの推奨事項:

ドングアンの Sinowon 精密器具 Co., Ltd は,高技術企業,超音波硬度テストのための国家標準製剤企業,超音波硬度テスト業界のリーダー超音波硬度テスト機の輸出でリード企業である. 中国で300のディーラーサービスアウトプットを持つため,ユーザが超音波硬度テスト機を購入する最初のブランドです.
