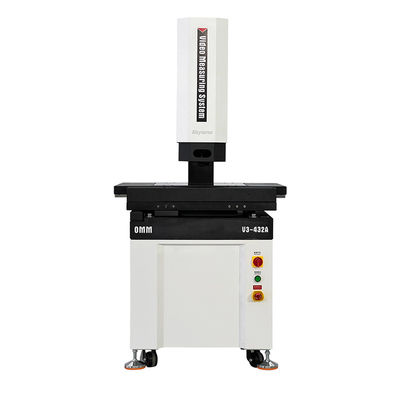

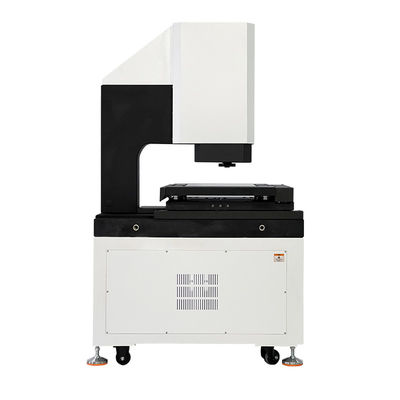

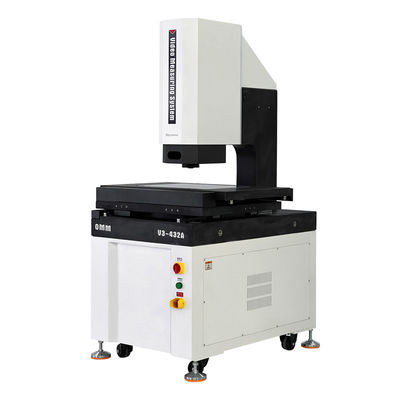

自動ビデオ測定システムV3シリーズ
製品特性:
1XYZ 3軸自動精密制御,正確な位置付け

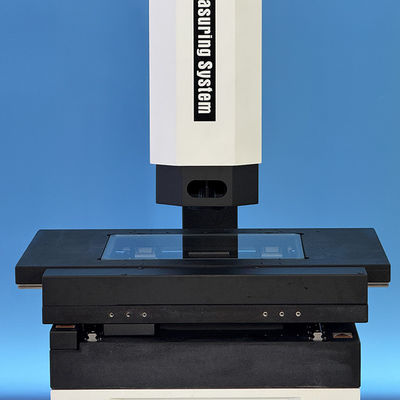

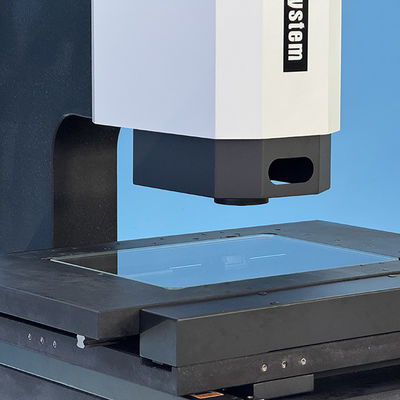

2グラニットベースと柱が採用され,良好な安定性
3精密な線形ガイドレール,ボールスクリューとサーボモーターは,運動システムの正確性と安定性を保証します.
4. 0.5μmの解像度と高精度のグリッドリーナーにより,システムの測定精度の安定性と信頼性が確保されます.

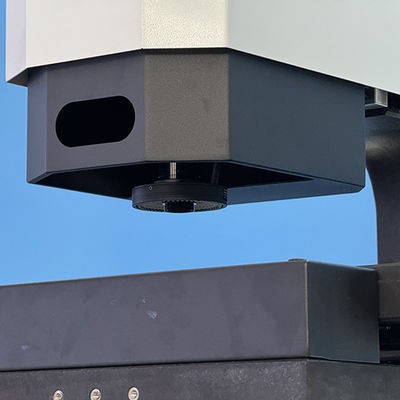

5高解像度のデジタルカメラは 明確な観測と正確な測定の必要性を満たします
66.5X Zoom745 高解像度の光学ズームレンズ,正確なズーム,一度のピクセル修正
7プログラム制御の5リング,8ゾーンおよび40チャネルLED表面光源と並行LEDコンター光源システム,256レベルの明るさレベルを知的に実現します.
8自動画像測定ソフトウェアは強力で操作が簡単です
仕様:
| 商品 | 自動ビデオ測定システム V3シリーズ | ||||
| モデル | V3-322 について | V3-432 について | V3-542 | V3-652 | |
| X/Y軸移動 (mm) | 300*200 | 400*300 | 500*400 | 600*500 | |
| E1x,y (um) | 2.5+L/200 | 3+L/200 | 3+L/200 | 4+L/200 | |
| E2xy ((um) | 3+L/200 | 3.5+L/200 | 4+L/200 | 5+L/200 | |
|
E1z 単点 精度 (um) |
4+L/200 | 5+L/200 | 5+L/200 | 5+L/200 | |
| Z軸移動 (mm) | 200mm (300mm/400mmまで上げてもいい) | ||||
| 秤の解像度 | 高精度ガラスグリートリーナー 解像度0.5um | ||||
| 作業台材料 | グランイト | ||||
| ガイドモード | P級精密線形導線列車 | ||||
| ドライブタイプ | ACサーボモーター/DCサーボモーター+ローリングリードスクリュー | ||||
| 動作方式 | リモコンハンドル マウス操作 プログラム自動検出 | ||||
|
照明 システム |
輪郭 | LED並列コンターライト | |||
| 表面 | 0~255 ステップレス調節可能 8 ディビジョン LED 表面照明 | ||||
| コアキシアル | オプションの高明るさ点 LEDライト | ||||
| ビデオシステム | 1/3 "高解像度デジタルカメラ | ||||
| Zoom745 マニュアルズームレンズ 0.7X~4.5Xの光学放大と 28X~180Xのビデオ放大 | |||||
| 測定ソフトウェア | ヴィスメソフト | ||||
| オペレーティングシステム | WIN10/11-32/64ビットオペレーティングシステムをサポートする. | ||||
| 言語 | 英語,簡体字中国語,伝統的な中国語,他の言語のバージョンを追加することができます. | ||||
| 労働環境 | 温度は20°Cから2°Cで,温度変化は1°C/h未満.湿度30%~80%RH.振動は<0.02g,≤15Hz. | ||||
| 電源 | 220V/50Hz/10A | ||||
| 機械のベアリング | 0~30Kg (究極の負荷容量:50Kg) | ||||
| サイズ (WxDxH) mm | 789*636*1640 | 1033*820*1685 | 1213*940*1705 | 1453*1120*1725 | |
| 純重量 (kg) | 396 | 466 | 560 | 796 | |
| 選択可能な設定 | 電子フィードバックレンズ 電気ズームレンズ 接触探査機 白い光点スペクトル 3Dカメラ 無線Bluetoothリモコン | ||||
コメント:
L は測定長さ,ミリメートルで,Z 軸の光学焦点測定精度は,測定される作業部品の表面荒さと大きな相関関係があります.粗さ Rz の値が低いほど繰り返す焦点の精度が高くなるほど,その逆も起こります
ビデオ拡大は推定で,モニターのサイズと解像度によって異なります.
Zoom745シリーズのズームレンズには,必要に応じて0. 5倍拡大鏡と2倍拡大鏡が装備できます.
製品構成モデルの説明(V3-322 の例について)
| 製品カテゴリー | 2.5D | 3D | 2.5D | 3D |
| 商品 |
2.5D 自動 ビデオ測定システム |
3D自動 接触とビデオ測定システム |
2.5D 自動 レーザースキャン&ビデオ測定システム |
3D自動 多感覚 測定機 |
| モデル | V3-322A | V3-322B | V3-322C | V3-322D |
| タイプ | A について | B について | C について | D |
| 重要性 |
オプティカルズームレンズ センサー |
ズームレンズセンサーと 接触探査機センサー |
ズームレンズセンサーと レーザーセンサー |
ズームレンズセンサー 接触 探査機センサーとレーザーセンサー |
| 接触探査機 | 持っていない | MCPキット1 | 持っていない | MCPキット1 |
| レーザーセンサー | 持っていない | 持っていない | WCS40416 | WCS40416 |
V3自動ビデオ測定システムのモデルと仕様:
| モデル | コード | モデル | コード |
| V3-322A | 529-120G | V3-432A | 529-120H |
| V3-322B | 529-220G | V3-432B | 529〜220H |
| V3-322C | 529-320G | V3-432C | 529~320H |
| V3-322D | 529〜420G | V3-432D | 529〜420H |
| モデル | コード | モデル | コード |
| V3-542A | 529-120J | V3-652A | 529-120K |
| V3-542B | 529〜220J | V3-652B | 529-220K |
| V3-542C | 529〜320J | V3-652C | 529~320K |
| V3-542D | 529〜420J | V3-652D | 529〜420K |
V3自動ビデオ測定システム 旅ガイド 表:
| 旅行 | モデル | 精度 | X軸移動 mm | Y軸 移動 mm | Z 軸 移動 mm | Z軸 パーソナライズされた移動 mm | |
| E1x,y | E1z | ||||||
| 300×200×200 | V3-322 について | 2.5+L/200 | 4.0+L/200 | 300mm | 200mm | 200mm | 250mm |
| 400×300×200 | V3-432 について | 3+L/200 | 5.0+L/200 | 400mm | 300mm | 200mm | 300mm |
| 500×400×200 | V3-542 | 3+L/200 | 5.0+L/200 | 500mm | 400mm | 200mm | 400mm |
| 600×500×200 | V3-652 | 4+L/200 | 5.0+L/200 | 600mm | 400mm | 200mm | 400mm |
SIGにはゲントリーモバイルブリッジカメラも搭載されており,移動距離は2000x3000x400mmであり,他の移動距離および仕様も顧客のニーズに応じてカスタマイズすることができます.
ソフトウェアの紹介
VIMSOFT自動画像測定ソフトウェア:直感的なインターフェースと強力な機能は効率的な測定作業を支援します.
1.ユーザーフレンドリーなインターフェース
シンプルなレイアウト:メインインターフェースは,ボタンをクリックしてアクセスできるボタンで基本的な機能を提示します.ユーザーはクリックとドラッグでほとんどの測定操作を完了できます.
2.高度な幾何学的測定能力
l 総要素測定:
2D/3D要素:点,直線,弧,円,長方形,長方形,キーウェイ (長い円の特徴),開閉曲線,平面,円筒,円形,球体などをサポートします.
l Z軸探査機またはレーザー移動センサーで,三次元要素 (空間曲線表面など) を測定できます.そして座標/長さ/面積/体積は,エッジ検出後に直接計算することができます.
精密な縁検出:
l 弱縁のキャプチャ,調整可能な検索方向,ノイズ/壊れた縁のフィルタ
l 自動フォーカスと高度測定
l 最適な焦点平面を巧みに決定し,高さ/平面度測定を実現する.
3.複雑なバッチの作業部品の効率的なソリューション
l 配列測定:
l 要素配列: 単一の要素を測定した後,配列を変換することで,等距離のすべての特徴が自動的に生成されます.
作業部品の配列:単一のパーツを測定した後,自動的に全パッチを処理します (単一/複数フィクチャーモードをサポート)
CAD 統合
l 手動サンプル採取なしでCAD図をインポートすることで自動的に測定できます (特に複雑な/特殊な形状の部品に適しています).
比較ナビゲーション:
l リアルタイム比較のために基準線/角度/円を事前に設定します.
■地図ナビゲーション: スキャンされた/ピクセル画像を縫い,大きなまたは多機能の工品を正確に位置付けます.
4.柔軟なユーザープログラム
自動化プロセス:
l ユーザの操作に応じて,測定順序が生成され,プログラム実行が制御されます.
l ステップの順序を編集し,操作を挿入または削除し,ワークフローをカスタマイズできます.
バッチ最適化:
冗長な操作を最小限にするために単一のエッジ検出のタスクを繰り返します.
5.形状と位置の許容性分析
完全なGD&Tサポート:
l 直さ,丸さ,平らさ,円筒性,プロフィール,位置,平行性,垂直性,同心性等を計算する.
l NG 結果を自動的にマークし,視覚チャートで偏差を特定します.
6.データ報告と輸出
パーソナライズされたレポート:
l エクセル/Word/TXT 形式の輸出 (Excel テンプレートのカスタマイズをサポート)
CAD対応の出力:
リバースエンジニアリングのために DXF/IGS ファイルを生成します.
7.複数のデバイスを統合する
延長接続:
探査機,レーザーセンサー,白光センサー,機械アーム,その他の機器と互換性があり,3次元の測定の精度を向上させる.
