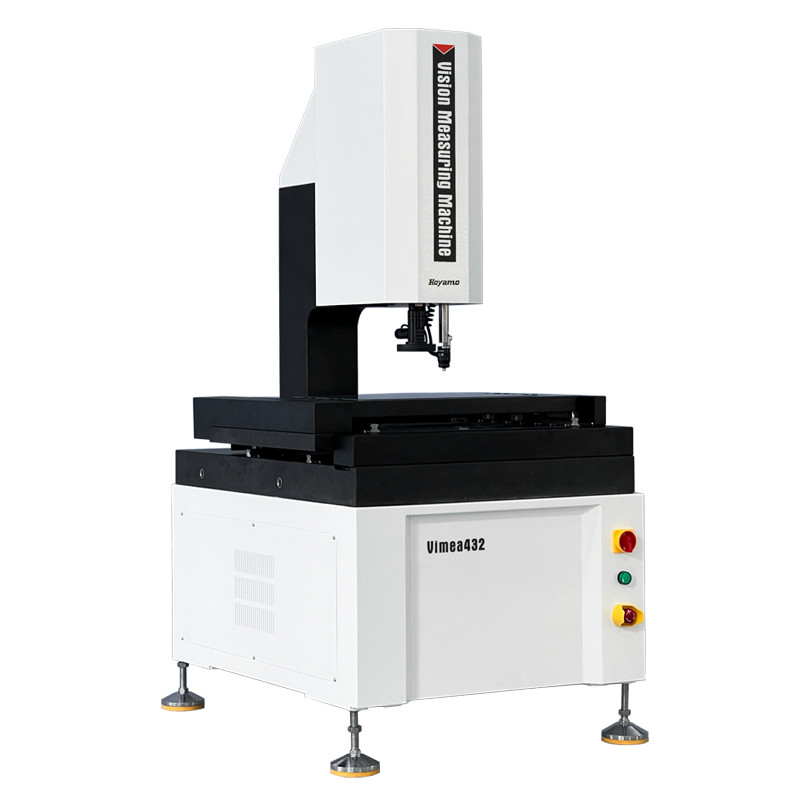

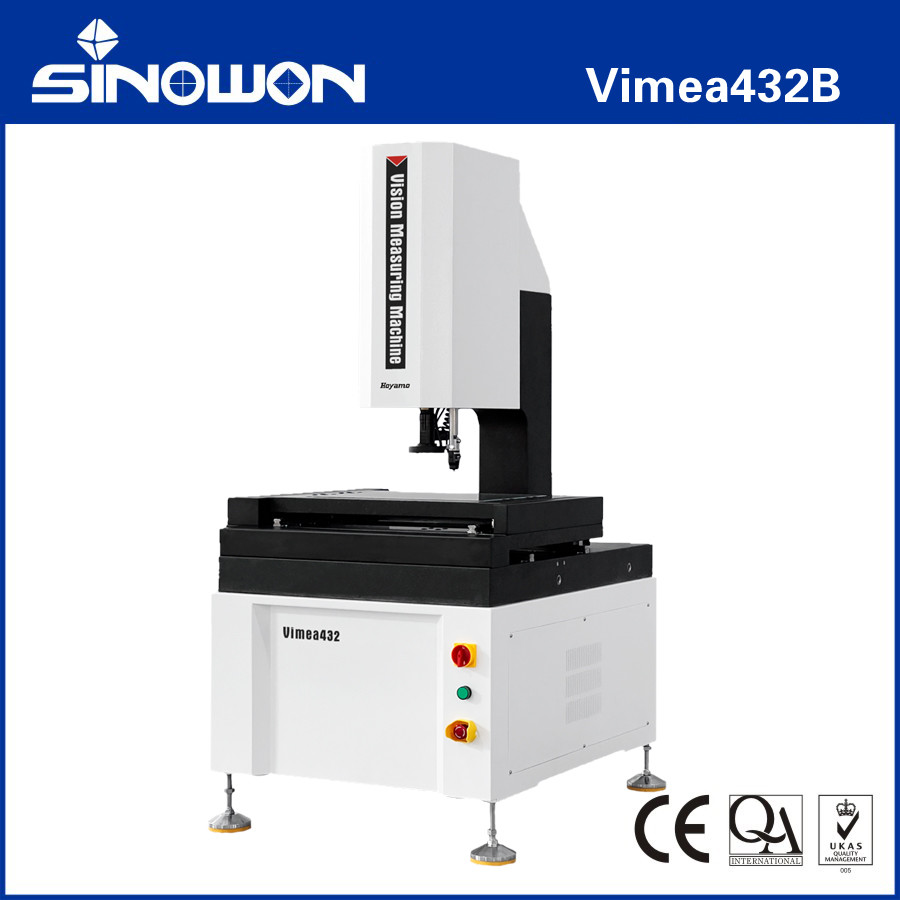

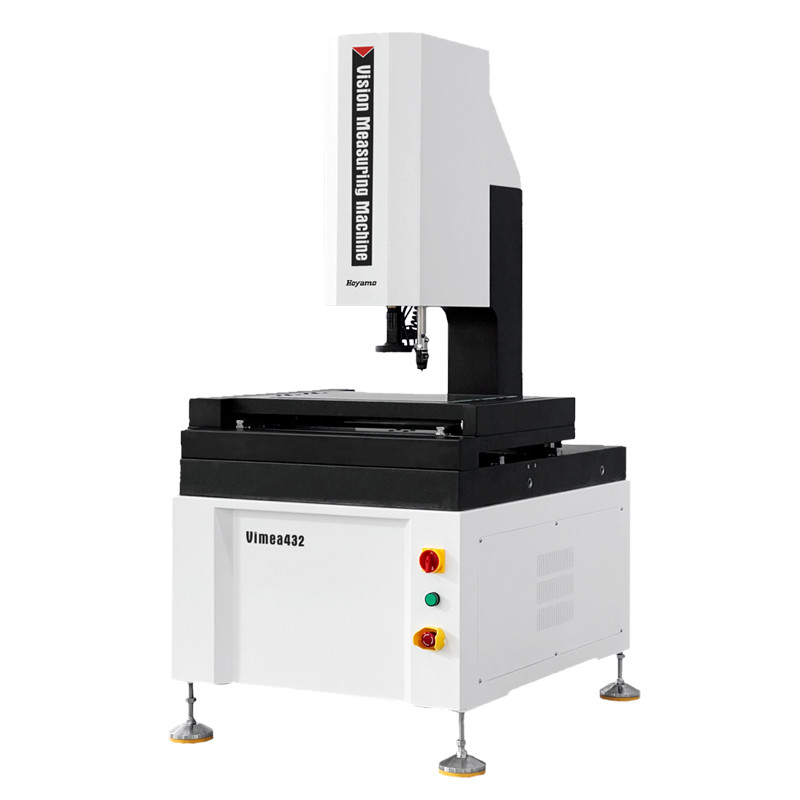

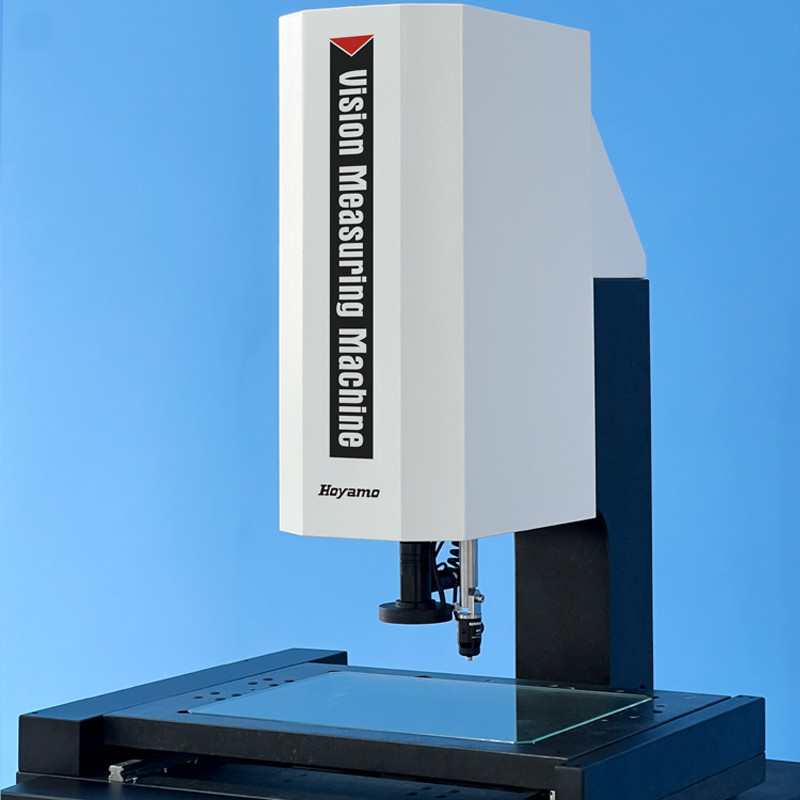

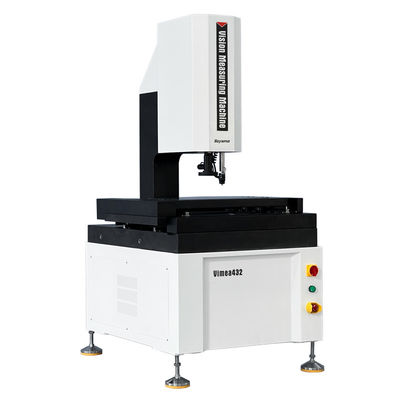

カンチリバー3D自動コンタクト&ビデオ測定システムVimea 432B
製品特性:
1.XYZ 3軸自動精密制御,正確な位置付け
2グラニットベースと柱,安定性
3精密な線形導体,磨き級のボールスクリュー,ACサーボモーターなど,運動システムの正確性と安定性を保証します.
4.0.5μm高精度グリッドライナーにより,システムの位置付け精度と測定精度を保証する.
5. 高解像度のデジタルカメラにより,明確な観測と正確な測定の必要性を満たす.
6.6.5X高解像度光学レンズ,精密なズーム,一度のピクセル修正
7. プログラム制御の5リング8エリアLED表面照明と並行LEDコンターライトシステムは,256レベルの明るさ調整を知的に実現します.
8自動ビジョン測定ソフト iMeasuring 強力な機能と操作が簡単です
仕様:
| 商品 | カンチレバー自動ビデオ測定システム Vimeaシリーズ | |||
| モデル | ヴィメイア322 | ヴィメイア 432 | ヴィメイア542 | |
| X/Y軸移動 | (300*200) mm | (400*300) mm | (500*400) mm | |
| Z軸 移動 | 200mm | |||
| X/Y/Z 3軸線形スケール (mm) | 線形スケール解像度:0.5um | |||
| 誘導モード | 高精度線形ガイド,ダブルトラックダブルスライダーガイド | |||
| 動作モード | ジョイスティックコントローラ マウスの操作 自動検出プログラム | |||
| 精度* | XY軸:≤2.5+L/200 (um) | |||
| Z軸:≤5.0+L/200 (um) | ||||
| 繰り返し可能性 | 2m | |||
|
照明 システム |
輪郭 | LED並列コンターライト | ||
| 表面 | 0~255 ステップレス調節可能な5リング8区画LED表面照明 | |||
| ビデオシステム** | 1/2.9インチ 高解像度デジタルカメラ | |||
| 6.5X マニュアルズームレンズ 光学拡大:0.7X-4.5X,ビデオ拡大28X~180X | ||||
| 測定ソフトウェア | i測定 | |||
| 操作システム | サポート WIN 10/11-32/64 オペレーティング システム | |||
| 言語 | 英語,中国語簡体字,中国語伝統,他の言語のバージョンはオプション | |||
| 労働環境 | 温度20°C±2°C,温度変化<1°C/Hr;湿度30%~80%RH;振動<0.02gs,≤15Hz | |||
| 電源 | 220V/50Hz/10A | |||
| 負荷容量 | 25kg~50Kg | |||
| 寸法 (WxDxH) | (789*636*1640) mm | (961*747*1640) mm | 121*860*1690) mm | |
| パッケージの寸法 (WxDxH) | (1040*900*1900) mm | (1140*1000*1900) mm | (1260*1100*1900) mm | |
| 総体重/純体重 | 200キロ | 320キロ | 505キロ | |
注記:
L は長さ (mm) で,Z 軸の機械的精度と焦点精度は,作業部品の表面と大きく関係しています.
拡大は推定値で,モニターの寸法と解像度に関係しています.
0.5Xまたは2X対象は,必要に応じてオプションで利用できます.
製品構成モデルの説明 (Vimea432の例):
| 製品カテゴリー | 2.5D | 3D | 2.5D | 3D |
| 商品 | 2.5D自動ビデオ測定システム |
3D自動 接触とビデオ測定システム |
2.5D 自動 レーザースキャン&ビデオ測定システム |
3D自動多感覚 測定機 |
| モデル | Vimea 432A | Vimea 432B | ヴィメイア432C | Vimea 432D |
| タイプ | A について | B について | C について | D |

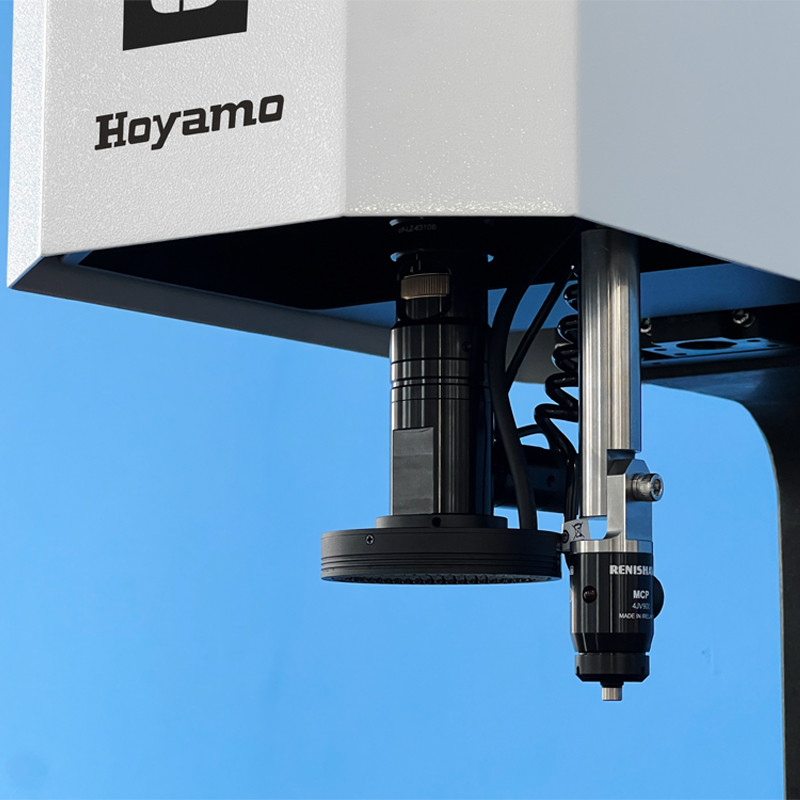

| 重要性 | オプティカルズームレンズセンサー | ズームレンズセンサーと接触探査機センサー | ズームレンズセンサーとレーザーセンサー | ズームレンズセンサー,コンタクトプロブセンサー,レーザーセンサー |
| 接触探査機 | 持っていない | MCPキット1 | 持っていない | MCPキット1 |
| レーザーモジュール | 持っていない | 持っていない | オムロンレーザー | オムロンレーザー |
| ソフトウェアバージョン | i測定41 | i測定42 | 測定する5.0 | 測定する5.1 |
カンチレバー自動ビデオ測定システムのモデルと仕様:
| モデル | コード# | モデル | コード# | モデル | コード# |
| Vimea322A | 524-120G | Vimea 432A | 524-120H | ヴィメイア542A | 524〜120J |
| Vimea322B | 524-220G | Vimea 432B | 524-220H | ヴィメイア542B | 524〜220J |
| Vimea322C | 524-320G | ヴィメイア432C | 524~320H | ヴィメイア542C | 524~320J |
| ヴィメイア322D | 524〜420G | Vimea 432D | 524〜420H | ヴィメイア542D | 524〜420J |
カンチレバー自動ビデオ測定システム 旅ガイド 表:
| 旅行 |
モデル |
精度 |
X軸移動 mm |
YAxis トラベル mm |
Z軸 標準移動 mm |
Z 軸 最大 パーソナライズ された 移動 mm |
|
| E1x,y | E1z | ||||||
| 300×200×200 | ヴィメイア322 | 2.5+L/200 | 5.0+L/200 | 300mm | 200mm | 200mm | 250mm |
| 400×300×200 | ヴィメイア 432 | 2.5+L/200 | 5.0+L/200 | 400mm | 300mm | 200mm | 300mm |
| 500×400×200 | ヴィメイア542 | 2.5+L/200 | 5.0+L/200 | 500mm | 400mm | 200mm | 400mm |
ソフトウェアの紹介
iMeasuringソフトウェアは,プロのマルチセンサ計測ソフトウェアで,開発者の10年間の測定およびソフトウェア研究業界での経験と組み合わせています.設計原理は,フレンドリーな操作です,強力な機能,高精度と安定性,シンプルな保守.
● 優れたソフトウェアアーキテクチャ設計と完全にオブジェクト指向,ソフトウェアの安定性と信頼性を保証します.
● 複数の言語に対応し,言語パックをインストールし,ソフトウェアを変更する必要はありません.
● プロのSPC統計分析ソフトウェアが測定ソフトウェアに接続され,データが手動操作なしで自動的にSPCデータベースにエクスポートできることを認識します.
● 同様のソフトウェアのモデルは永久に更新が自由で,顧客への他のトラブルを軽減するのに役立ちます.
● 強力なエッジファインダーアルゴリズムで 影や暗い画像のエッジを把握し 高度な精度を保証します
● このソフトウェアは,直線,円,弧などの要素を自動的に認識し,測定することができます.
● 異なる要素に基づいており,翻訳,回転,抽出,組み合わせ,平行,垂直,ミラーリング,対称性,交差,接点など
● ソフトウェアには断片点設定機能があり,手動測定と自動測定の間にスマートに切り替えることができます.
産業用:
オプティカル・メーシング・マシーン (OMM) は,ビジョン・メーシング・マシーン,非接触・メーシング・マシーン,二次元・メーシング・マシーン,2.5次元・メーシング・マシーンとしても知られる.現代の工業高精度およびマイクロ製造業のアップグレード素早く正確な測定のために,非接触光学画像測定法を採用します. 幾何学的寸法と幾何学的許容量の測定は避けられません.
光学測定機械は,座標測定の目的ですべてのアプリケーション分野に適しており,機械,電子機器,機器,ハードウェア,プラスチックの産業模具,ネジ,金属,アクセサリー,ゴム,PCBボード,スプリング,ハードウェア,電子機器,プラスチック,航空,航空宇宙,など,それは伝統的なバーニエ・キャリパー,マイクロメートルオプティカル,機械,電子,コンピュータ画像処理技術を統合した高精度,高効率,高信頼性の測定機です.
測定対象は,光学拡大システムによって拡大されます. CCDカメラシステムによって画像の特徴が収集され,コンピュータとソフトウェアアルゴリズムによって処理された後,輪郭と表面の形状微小検査と品質管理 微小検査と品質管理 微小検査測定データはAUTOCADにインポートされ,完全な工学図になりますDXF,IGSなどのフォーマットで作成され,CPKおよび様々な統計レポートを作成するためにWORD,EXCELおよびSPC統計分析ソフトウェアにインポートすることもできます.
