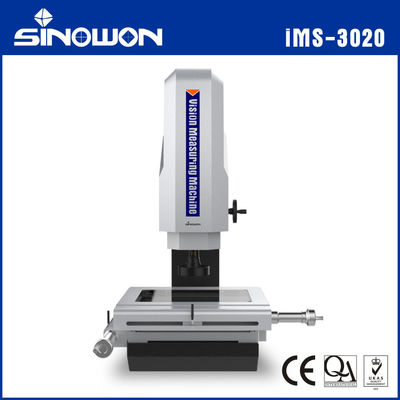

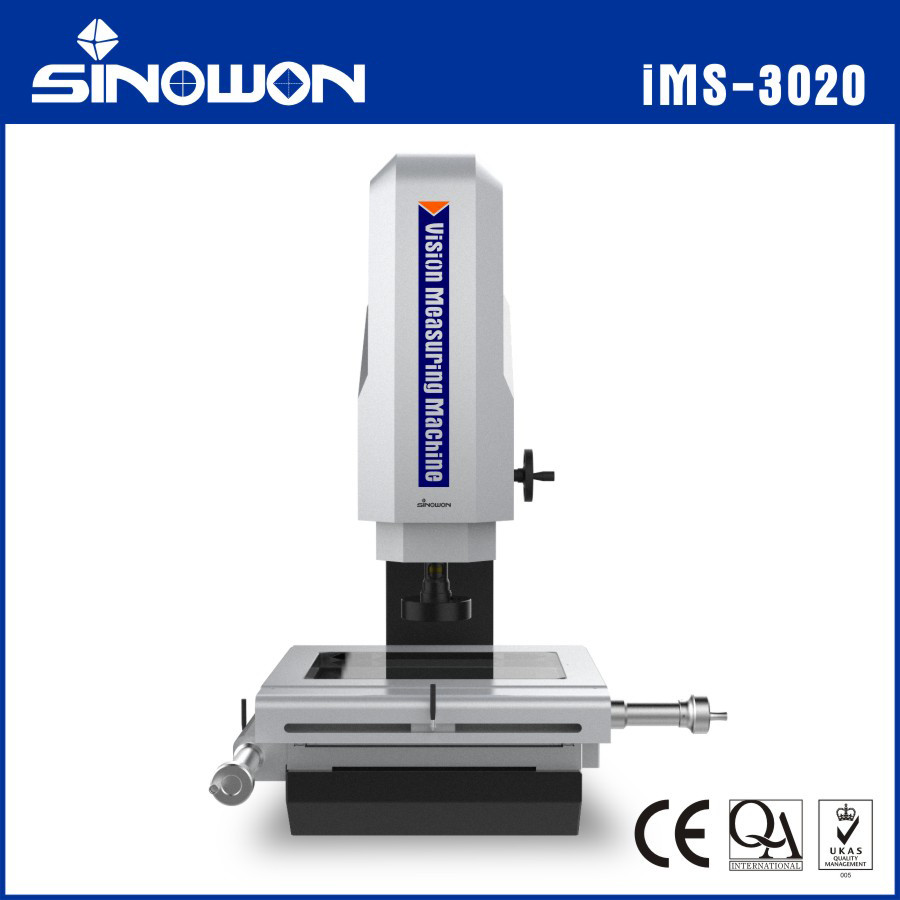

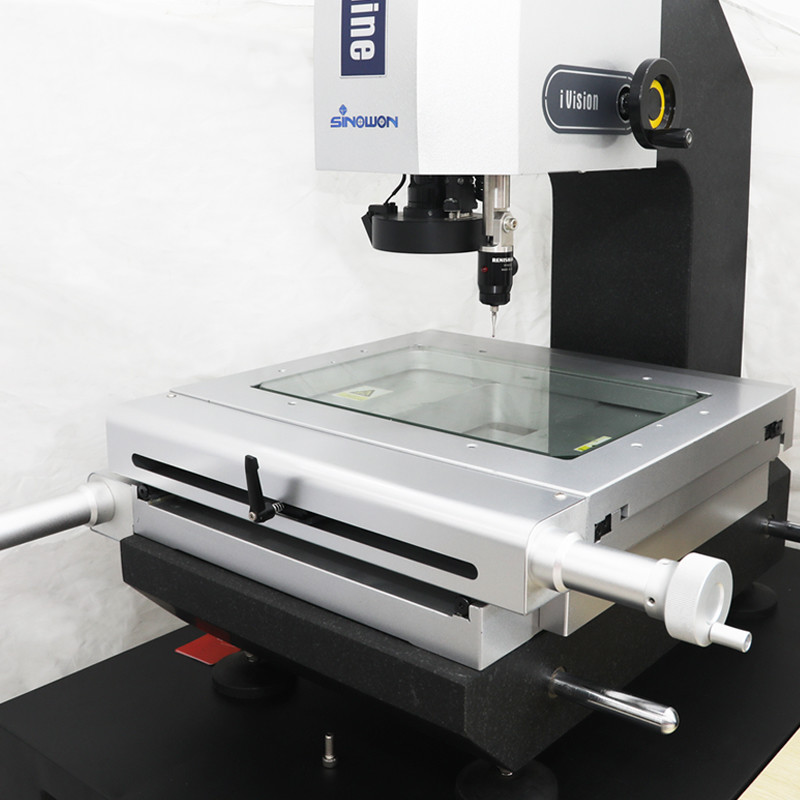

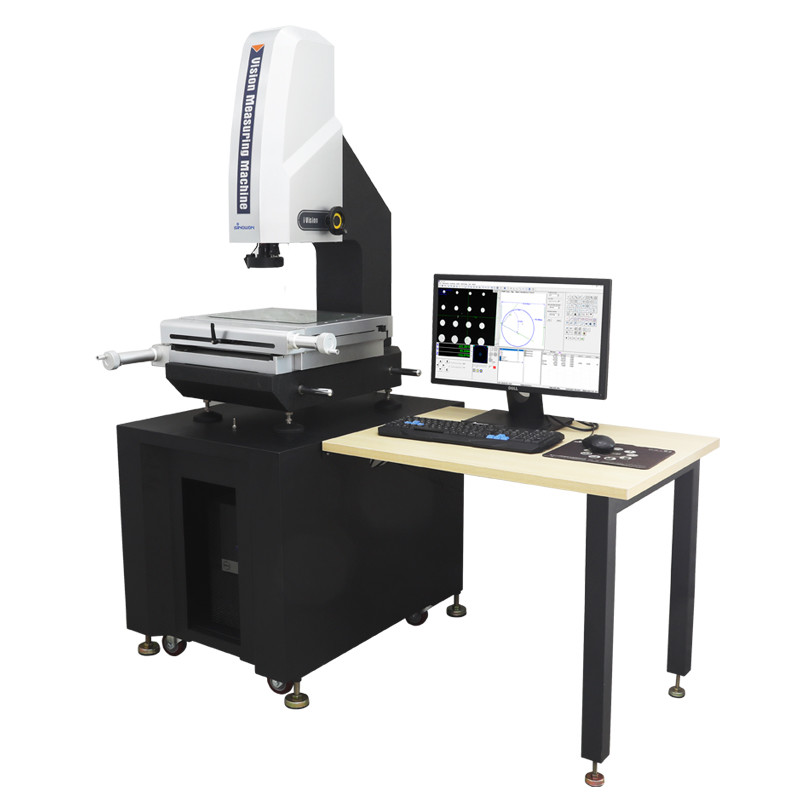

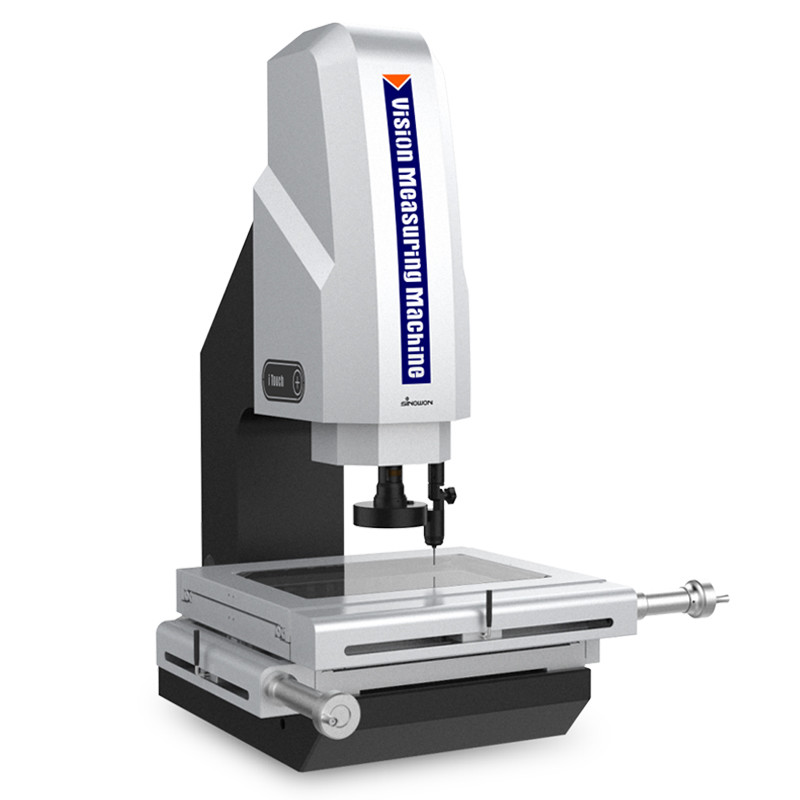

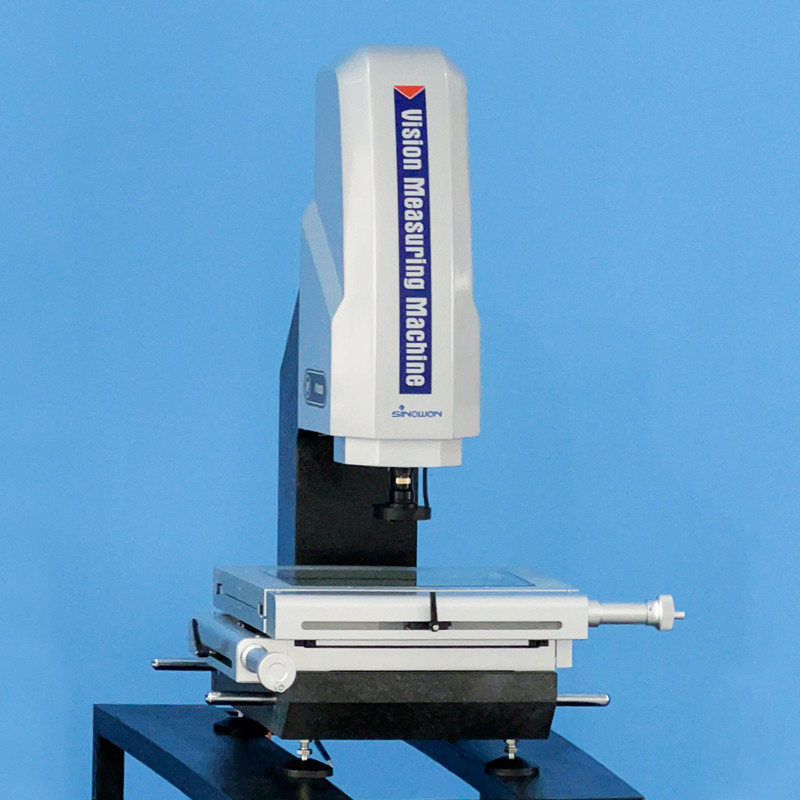

高いP精度M年間V私イオン測定機 iVision IMS-3020シリーズ
画像測定機製品の特徴:
画像測定機テクニカルS仕様:
| 商品 | 高精度手動ビジョン測定機 iVisionシリーズ | ||||
| モデル | IMS-2010 | IMS-2515 | IMS-3020 | IMS-4030 | IMS-5040 |
| 大理石の作業台 | (270*350)mm | (408*308)mm | (458*358)mm | (608*470)mm | (650*580)mm |
| ガラス作業台 | (142*242)mm | (306*198)mm | (356*248)mm | (456*348)mm | (540*440)mm |
| X/Y軸移動量 | (200*100)mm | (250*150)mm | (300*200)mm | (400*300)mm | (500*400)mm |
| Z軸移動量 | 高精度リニアガイド、有効移動量200mm | ||||
| X/Y/Z 軸の解像度 | 0.5um | ||||
| 台座と支柱 | 高精度御影石 | ||||
| 測定精度* | XY軸: ≤2.5+L/200(um)、Zais: ≤5+L/200(um) | ||||
| 修理精度 | 2um | ||||
| イルミネーションシステム（ソフトウェア調整） | Surface 4 リングと 8 ゾーン無限に調整可能な LED コールド イルミネーション | ||||
| 輪郭LED平行照明 | |||||
| オプションの同軸照明 | |||||
| デジタルカメラ | 1/2.9インチ/1.6Mピクセル高解像度デジタルカメラ | ||||
| ズームレンズ | 6.5X高解像度電子フィードバックズームレンズ、光学倍率:0.7X~4.5X;ビデオ倍率: 20X~129X | ||||
| 測定ソフトウェア | i測定 | ||||
| オペレーションシステム | WIN 10/11-32/64オペレーティングシステムをサポート | ||||
| 言語 | 英語、簡体字中国語、繁体字中国語、オプションのその他の言語バージョン | ||||
| 作業環境 | 温度20℃±2℃、温度変化<1℃/時間;湿度30%~80%RH;振動 <0.02g、≤15Hz。 | ||||
| 電源 | AC220V/50Hz; 110V/60Hz | ||||
| 寸法(幅×奥行き×高さ) | (677*552*998)mm | (790*617*1000)mm | (838*667*1000)mm | (1002*817*1043)mm | (1111*867*1086)mm |
|
梱包寸法 (幅×奥行き×高さ) |
(1030*780*1260)mm | (1030*780*1260)mm | (1030*780*1260)mm | (1130*1000*1270)mm | (1250*1035*1460)mm |
| 総重量/正味重量 | 220/150kg | 242/175kg | 275/185kg | 449/350kg | 550/380kg |
注記：
「L」は測定された長さをミリメートルで表し、Z 軸の機械的精度は焦点精度とワークピースの表面に大きく依存します。
倍率はおおよその値であり、ディスプレイのサイズと解像度に密接に関係します。
お客様は、画像倍率を達成するためのニーズに応じて、0.5X または 2X 補助レンズを追加することを選択できます。
iMS-2010/5040は大理石製の作業台、iMS-2515/3020/4030は金属製の作業台です。
製品構成モデルの説明 (iMS-3020 の例):
| センサー構成 | 2.5D | 3D | 2.5D | 3D |
| 商品 | 2.5D画像測定機 | 3D接触・画像測定機 | 2.5D半自動画像測定機 | 三次元半自動接触・画像測定機 |

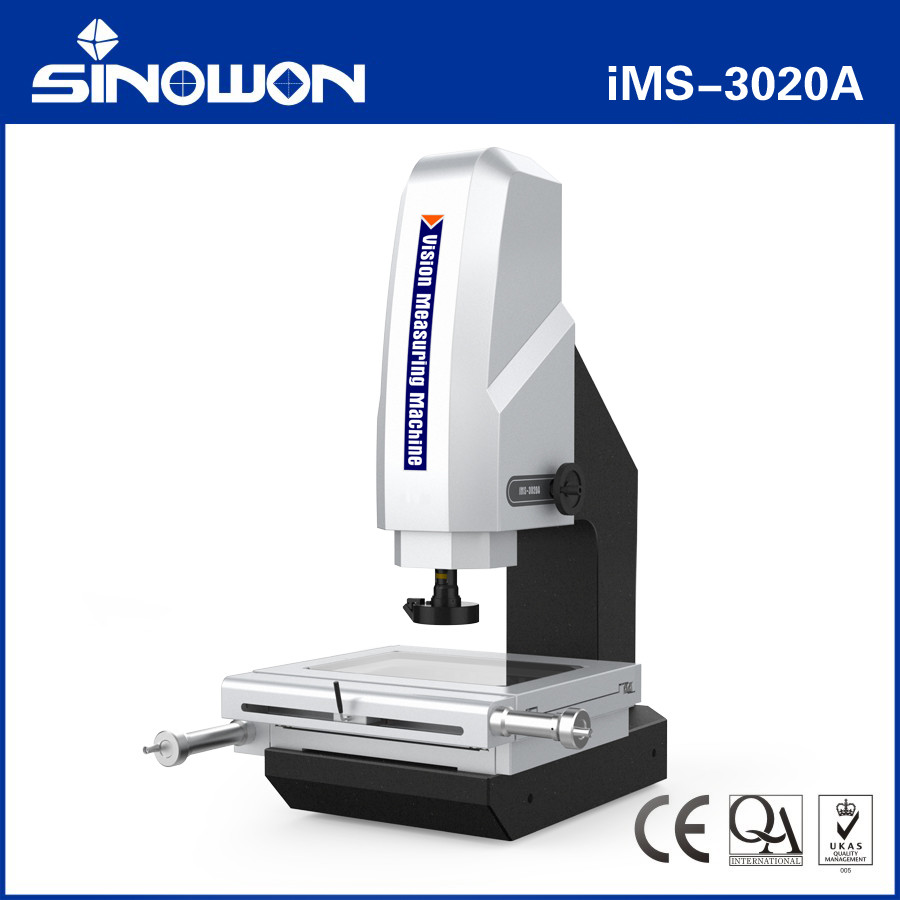

| モデル | iMS-3020A | iMS-3020B | iMS-3020C | iMS-3020D |
| タイプ | あ | B | C | D |
| 意義 | 光学ズームレンズセンサー |
ズームレンズセンサーと コンタクトプローブセンサー |
ズームレンズセンサーとZ軸オートフォーカス機能 | ズームレンズセンサー、コンタクトプローブセンサー、オートフォーカス機能 |
| Z軸オートフォーカス | それなし | それなし | と | と |
| コンタクトプローブ | それなし | と | それなし | と |
| ソフトウェア | i測定2.1 | i測定3.1 | i測定2.2 | i測定3.2 |
手動画像測定機の型式と仕様:
| モデル | コード＃ | モデル | コード＃ | モデル | コード＃ | モデル | コード＃ | モデル | コード＃ |
| IMS-2010A | 521-120E | IMS-2515A | 521-120F |
IMS-3020A |
521-120G |
IMS-4030A | 521-120H | IMS-5040A | 521-120J |
| IMS-2010B | 521-220E | IMS-2515B | 521-220F | IMS-3020B | 521-220G | IMS-4030B | 521-220H | IMS-5040B | 521-220J |
| IMS-2010C | 521-320E | IMS-2515C | 521-320F | IMS-3020C | 521-320G | IMS-4030C | 521-320H | IMS-5040C | 521-320J |
| IMS-2010D | 521-420E | IMS-2515D | 521-420F | IMS-3020D | 521-420G | IMS-4030D | 521-420H | IMS-5040D | 521-420J |
| IMS-6040A | 521-120K | IMS-6040B | 521-220K | IMS-6040C | 521-320K | IMS-6040D | 521-420K | ------ | ------ |
手動画像測定機トラベルガイド表:
| トラベル mm | モデル | X軸移動量 mm | Y軸移動量 mm |
Z軸標準移動量 mm |
Z 軸のカスタマイズされた最大移動量 mm |
| 100×100×100 | IMS-1010 | 100 | 100 | 100 | ------ |
| 200×100×200 | IMS-2010 | 200 | 100 | 200 | 300 |
| 250×150×200 | IMS-2515 | 250 | 150 | 200 | 300 |
| 300×200×200 | IMS-3020 | 300 | 200 | 200 | 400 |
| 400×300×200 | IMS-4030 | 400 | 300 | 200 | 400 |
| 500×400×200 | IMS-5040 | 500 | 400 | 200 | 400 |
| 600×400×200 | IMS-6040 | 600 | 400 | 200 | 400 |
画像測定機構造図:
画像測定機業界での応用:
光学測定機OMMは、画像測定機および非接触測定機、二次元測定機、2.5次元測定機としても知られており、現代産業の高精度および微細製造業のアップグレードに伴い、非接触光学式を採用しています。画像測定方式を採用し、高速かつ正確な測定を実現します。幾何学的寸法と幾何公差の測定は避けられなくなります。
光学式測定機は座標測定を目的としたあらゆる応用分野に適しており、機械、電子機器、計器、ハードウェア、プラスチックなどの業界で広く使用されています。金型、ネジ、金属、付属品、ゴム、PCB ボード、スプリング、ハードウェア、電子機器、プラスチック、航空、航空宇宙など、従来のノギス、マイクロメーター、プロファイル プロジェクターの欠点を克服し、高い精度を実現します。光学・機械・電子・コンピュータ画像処理技術を融合した、高精度・高効率・高信頼性の測定機。
光学拡大装置により測定対象物を拡大します。画像の特徴が CCD カメラ システムによって収集され、コンピューターとソフトウェア アルゴリズムによって処理された後、さまざまな複雑で正確な部品の輪郭と表面の形状、サイズ、角度、位置が自動的に検出されます。微細な検査と品質管理。測定データは AUTOCAD にインポートして完全な設計図面にすることができ、DXF、IGS、その他の形式のドキュメントを生成できます。また、WORD、EXCEL、SPC 統計分析ソフトウェアにインポートして CPK やさまざまな統計レポートを生成することもできます。
