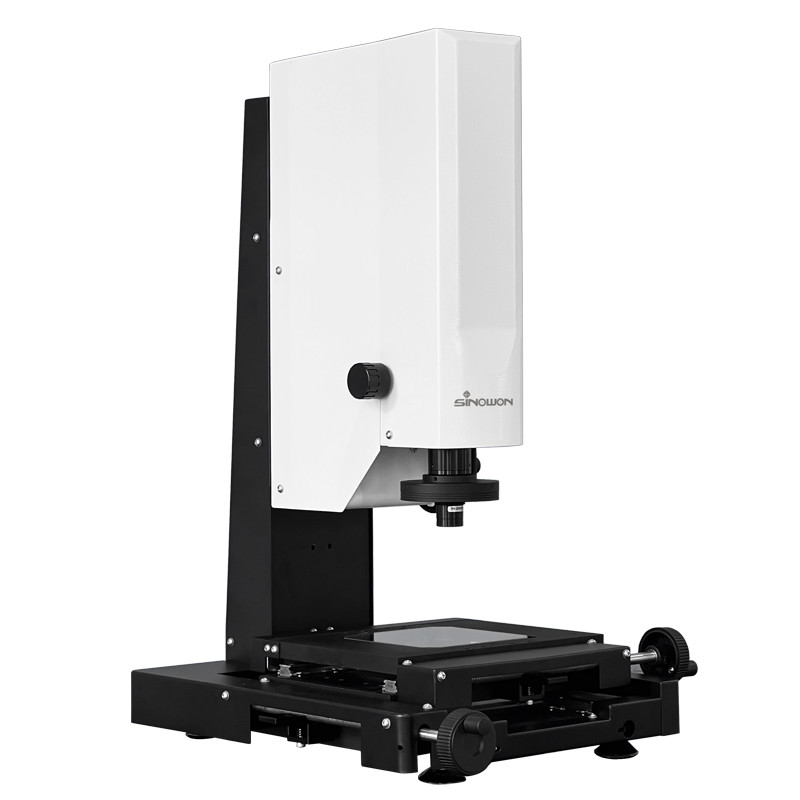

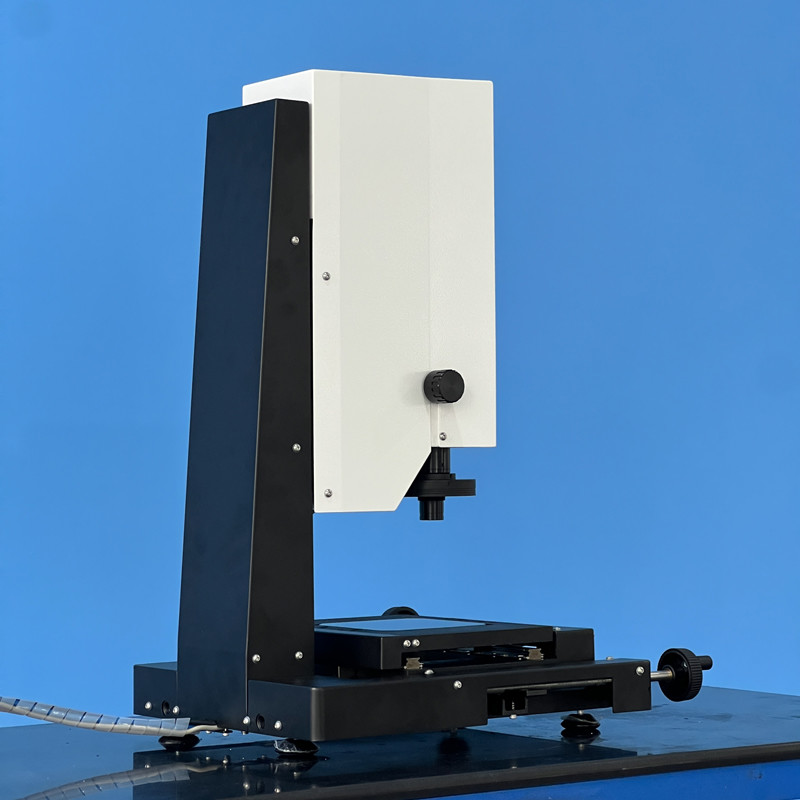

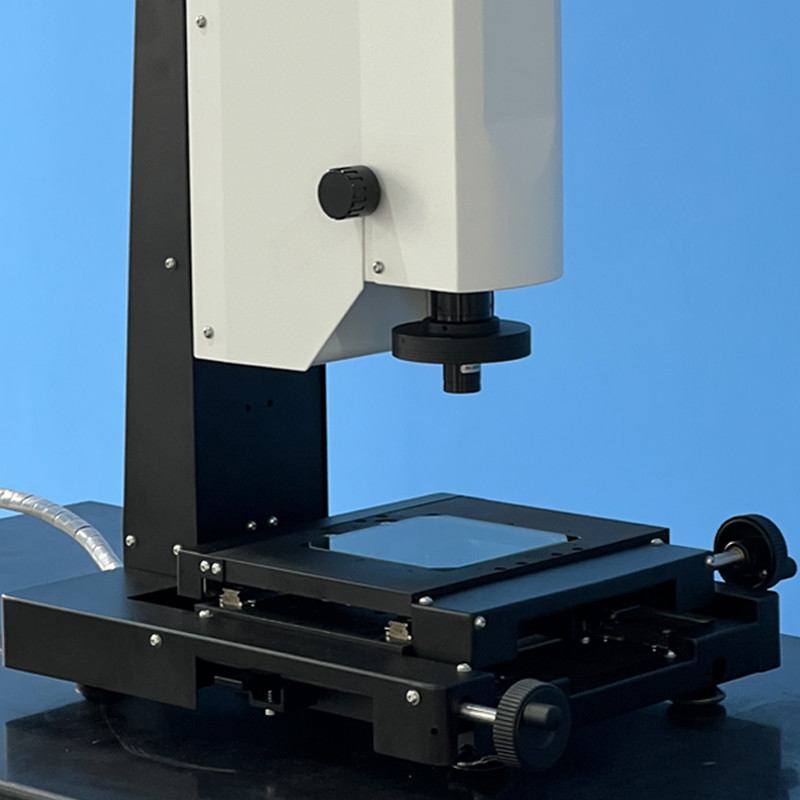

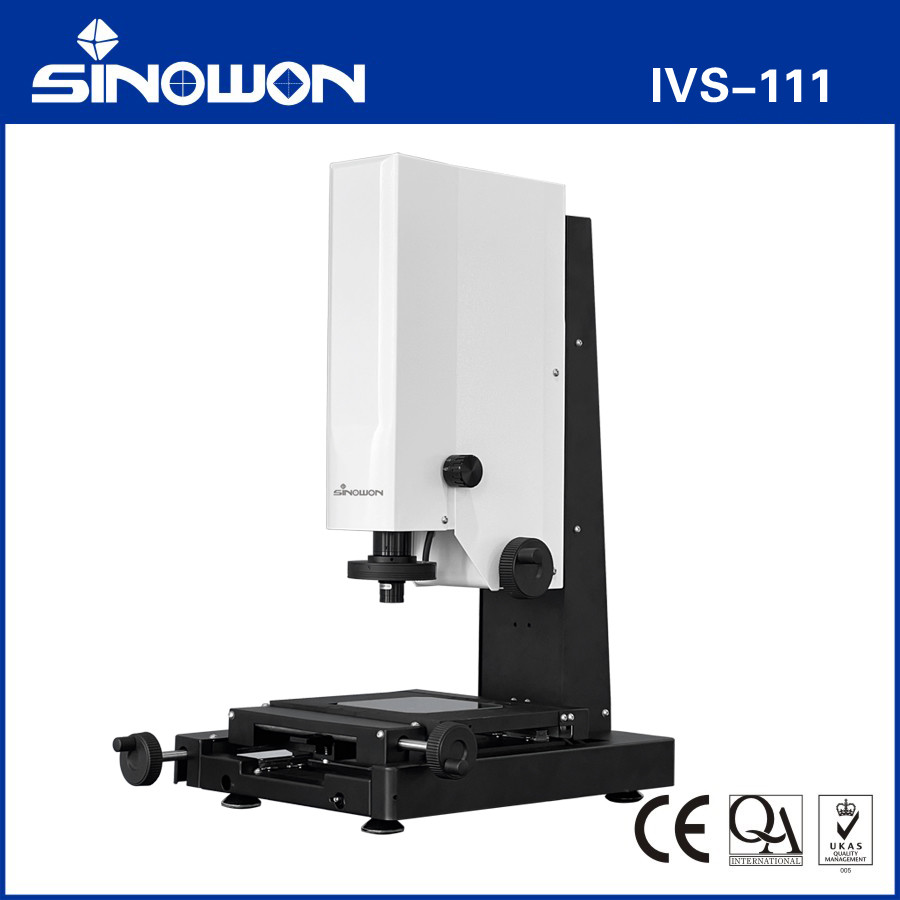

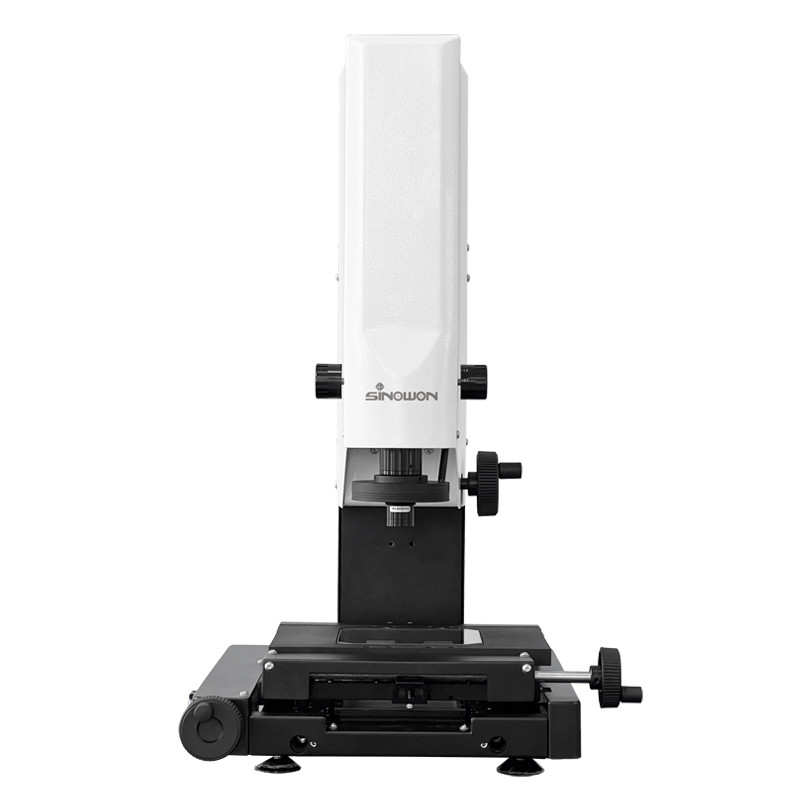

2D ミニビジョン測定機 IVS-111シリーズ
製品特性:
IVS-111は,ジオメトリ的寸法測定のための新世代のポータブル2D光学測定システムです.
機械の安定性と精度を確保するために,精密T6アルミベースとコラムを採用します.
精密度の高いPV型横導,滑り止め棒,高速ロック装置で,作業台の返り誤差が2um以内であることを保証する.
l 高精度機器の光学ライナーと高精度作業台を採用し,機械の精度は≤3.0+L/200umであることを保証します.
強力な画像測定ソフトウェアで,Word,Excel,PDF,TXT,dxfなどのフォーマットでテストレポートを自動的に出力できます.
テクニカル仕様:
| 商品 | 2D ミニビジョン測定機 | 2D ミニインスタント測定機 |
| モデル | IVS-111Z | IVS-111T |
| コード# | 520-020C | 501-020C |
| 作業台 | (245x180) mm | (245x180) mm |
| ガラスの作業台 |
(130×130) mm |
(130×130) mm |
| X/Y軸移動 | (100*100) mm | (100*100) mm |
| 測定精度* | E1xy≤2.0+L/200 ((um) | E1xy≤3.0+L/200 (um) |

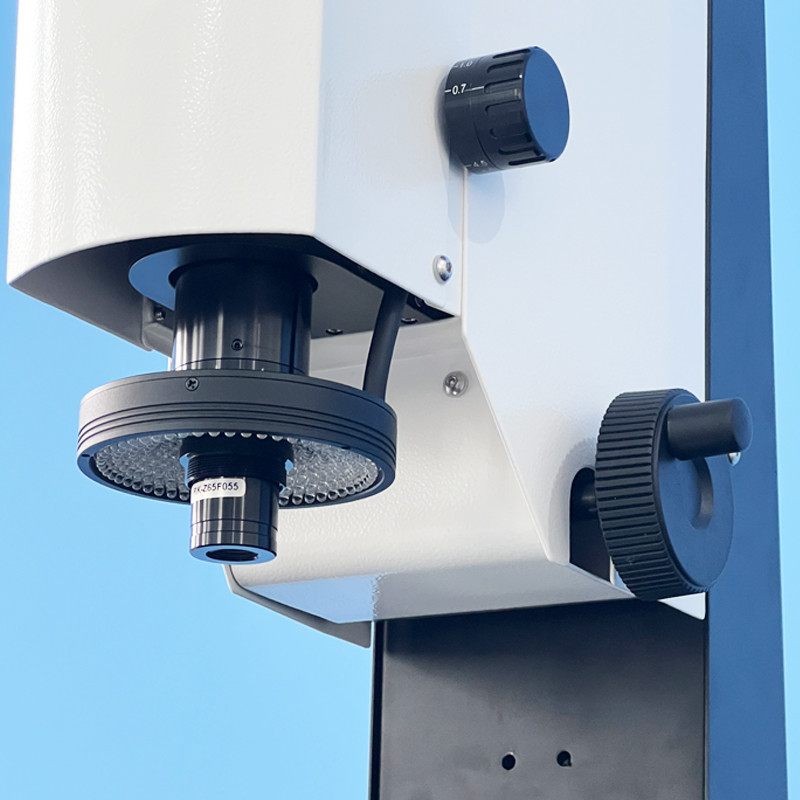

| レンズ | オプティカルグルーフィケーション 0.7X~4.5X | 0.183X テレセントリックレンズ (OD 80mm) |
| カメラ | 1.6 MP 画素HDカメラ | 5 MP 画素 HD カメラ |
| Z軸 移動 | 高精度線形ガイド,有効移動100mm | |
| X/Y軸の解像度 | 決議:0.5um | |
| 繰り返し の 精度 | 2m | |
| X/Y軸駆動システム | 精密なV型クロスガイド,滑らない光棒,高速ロック装置 | |
| 照明システム | 表面を無限調整できる LED 冷たい照明 | |
| コントゥール LED 並列照明 | ||
| 測定ソフトウェア | i測定する 2.0 | ゲオメア |
| 操作システム | サポート WIN 10/11-32/64 オペレーティング システム | |
| 言語 | 英語,中国語簡体字,中国語伝統,他の言語のバージョンはオプション | |
| 労働環境 | 温度20°C±2°C,温度変化<1°C/Hr;湿度30%~80%RH;振動0.02g,≤15Hz | |
| 電源 | AC220V/50Hz; 110V/60Hz | |
| サイズ (WxDxH) | (465*395*610) mm | |
|
純重量 |
30kg | |
